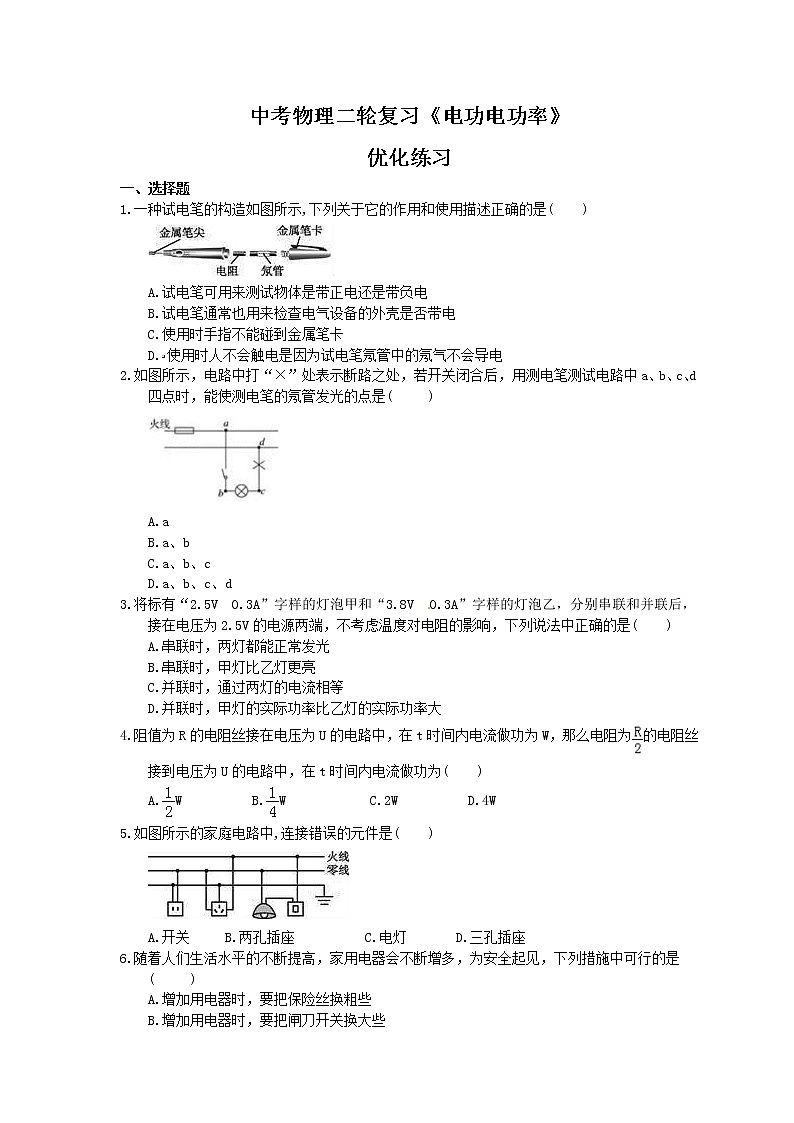

2021年中考物理二轮复习《电功电功率》优化练习(含答案)

中考物理二轮复习《电功电功率》

优化练习

一、选择题

1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是(　　)

A.试电笔可用来测试物体是带正电还是带负电

B.试电笔通常也用来检查电气设备的外壳是否带电

C.使用时手指不能碰到金属笔卡

D.使用时人不会触电是因为试电笔氖管中的氖气不会导电

2.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是(     )

A.a

B.a、b

C.a、b、c

D.a、b、c、d

3.将标有“2.5V  0.3A”字样的灯泡甲和“3.8V  0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是(　　)

A.串联时，两灯都能正常发光

B.串联时，甲灯比乙灯更亮

C.并联时，通过两灯的电流相等

D.并联时，甲灯的实际功率比乙灯的实际功率大

4.阻值为R的电阻丝接在电压为U的电路中，在t时间内电流做功为W，那么电阻为的电阻丝接到电压为U的电路中，在t时间内电流做功为(　　)

A.W                        B.W                          C.2W          D.4W

5.如图所示的家庭电路中,连接错误的元件是(　　)

A.开关     B.两孔插座          C.电灯       D.三孔插座

6.随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(     )

A.增加用电器时，要把保险丝换粗些

B.增加用电器时，要把闸刀开关换大些

C.增加用电器时，只需要更换额定电流大些的电能表

D.增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力

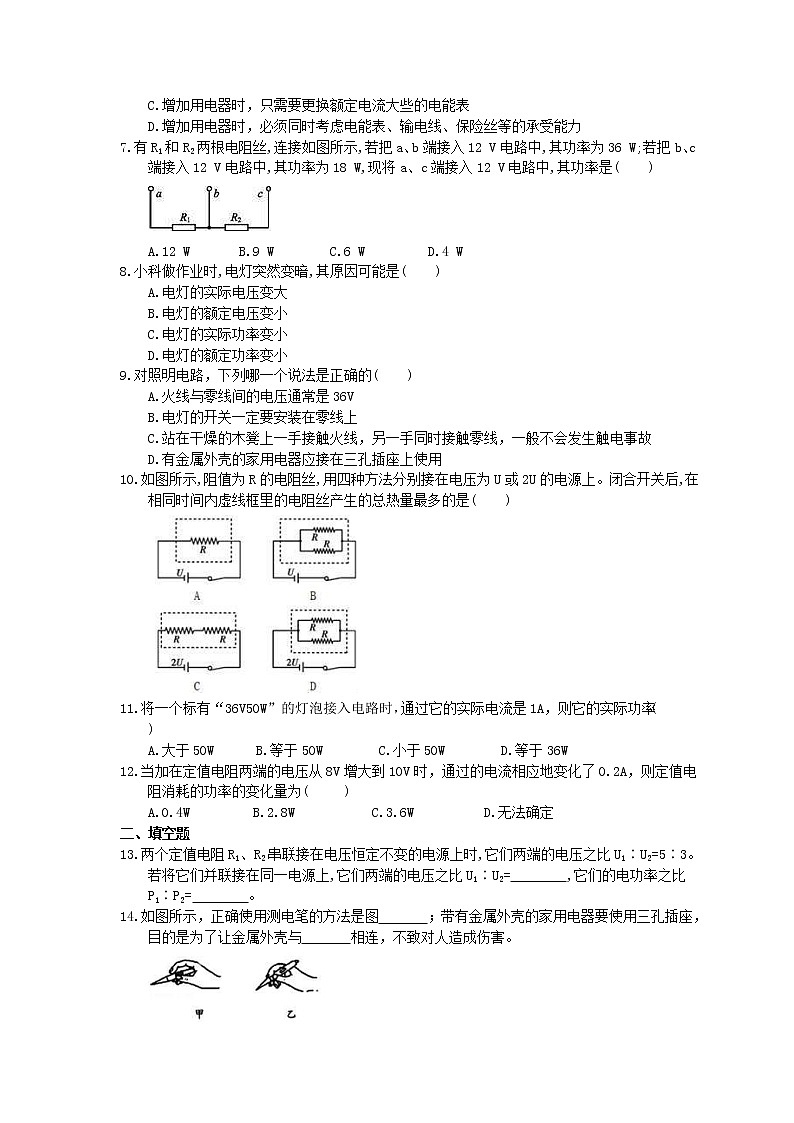

7.有R1和R2两根电阻丝,连接如图所示,若把a、b端接入12 V电路中,其功率为36 W;若把b、c端接入12 V电路中,其功率为18 W,现将a、c端接入12 V电路中,其功率是(　　)

A.12 W       B.9 W                      C.6 W         D.4 W

8.小科做作业时,电灯突然变暗,其原因可能是              (　　)

A.电灯的实际电压变大

B.电灯的额定电压变小

C.电灯的实际功率变小

D.电灯的额定功率变小

9.对照明电路，下列哪一个说法是正确的(　　)

A.火线与零线间的电压通常是36V

B.电灯的开关一定要安装在零线上

C.站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故

D.有金属外壳的家用电器应接在三孔插座上使用

10.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上。闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是(　　)

11.将一个标有“36V50W”的灯泡接入电路时，通过它的实际电流是1A，则它的实际功率(     )

A.大于50W      B.等于50W        C.小于50W        D.等于36W

12.当加在定值电阻两端的电压从8V增大到10V时，通过的电流相应地变化了0.2A，则定值电阻消耗的功率的变化量为(     )

A.0.4W         B.2.8W           C.3.6W          D.无法确定

二、填空题

13.两个定值电阻R1、R2串联接在电压恒定不变的电源上时,它们两端的电压之比U1∶U2=5∶3。若将它们并联接在同一电源上,它们两端的电压之比U1∶U2=　　　　,它们的电功率之比P1∶P2=　　　　。

14.如图所示，正确使用测电笔的方法是图　   　；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与　   　相连，不致对人造成伤害。

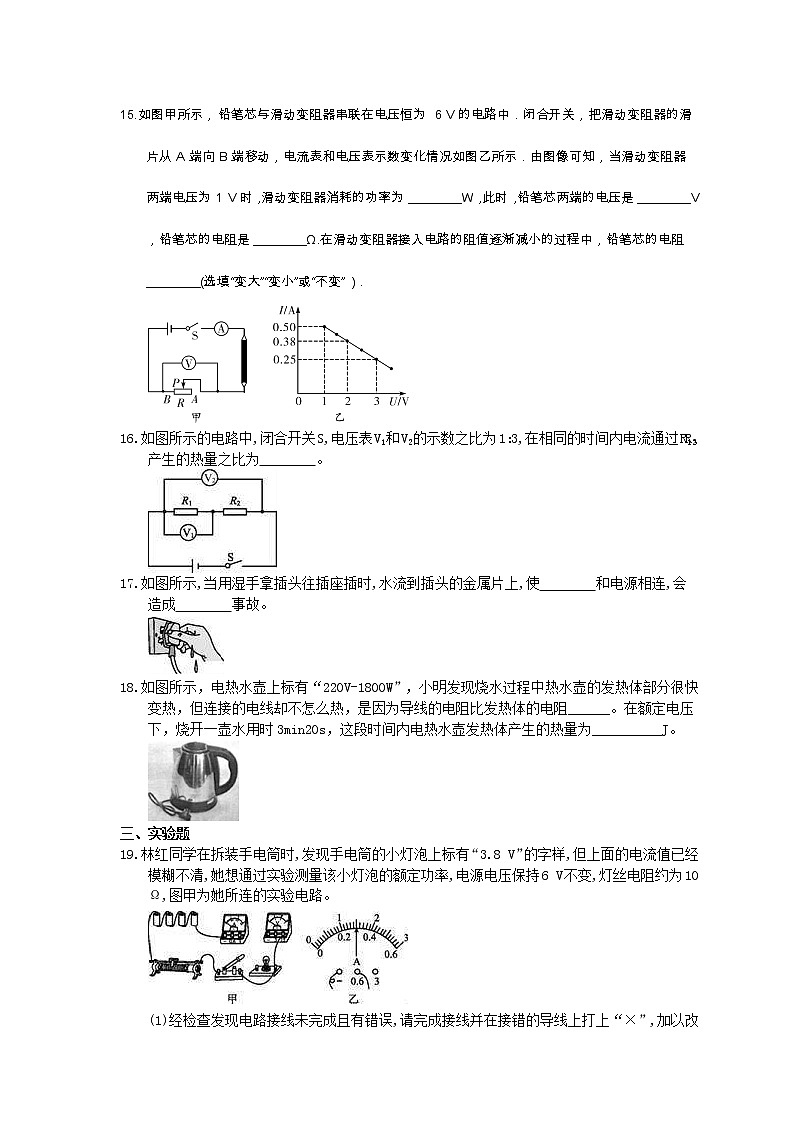

15.如图甲所示，铅笔芯与滑动变阻器串联在电压恒为6 V的电路中．闭合开关，把滑动变阻器的滑片从A端向B端移动，电流表和电压表示数变化情况如图乙所示．由图像可知，当滑动变阻器两端电压为1 V时，滑动变阻器消耗的功率为________W，此时，铅笔芯两端的电压是________V，铅笔芯的电阻是________Ω.在滑动变阻器接入电路的阻值逐渐减小的过程中，铅笔芯的电阻________(选填“变大”“变小”或“不变”)．

16.如图所示的电路中,闭合开关S,电压表V1和V2的示数之比为1：3,在相同的时间内电流通过R1、R2产生的热量之比为　　　　。

17.如图所示,当用湿手拿插头往插座插时,水流到插头的金属片上,使　　　　和电源相连,会造成　　　　事故。

18.如图所示，电热水壶上标有“220V-1800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻______。在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量为__________J。

三、实验题

19.林红同学在拆装手电筒时,发现手电筒的小灯泡上标有“3.8 V”的字样,但上面的电流值已经模糊不清,她想通过实验测量该小灯泡的额定功率,电源电压保持6 V不变,灯丝电阻约为10 Ω,图甲为她所连的实验电路。

(1)经检查发现电路接线未完成且有错误,请完成接线并在接错的导线上打上“×”,加以改正。

(2)实验时,林红移动滑动变阻器的滑片,当电压表的示数为3.8 V时,电流表的示数如图乙所示,则该小灯泡的额定电流为　　　　A,额定功率为　　　　W。

(3)如果电压表0~15 V量程损坏,0~3 V量程完好,则林红利用现有器材可以测出灯泡的额定功率的方法是　　　　　　　　　　。

(4)如果实验开始时,林红闭合开关,发现灯泡较暗,两表示数均较小,移动滑片,现象不变,可能的原因是　              。

四、计算题

20.如图所示，是某电器设备的一部分电路。已知电源电压和灯泡的阻值均保持不变，定值电阻R0=10Ω，灯泡L上标有“6V 3.6W”的字样。开关S2为单刀双掷开关，电源和电压表的内阻不计。请画出本题各小问的等效电路图。

(1)只闭合开关S1时，电流表示数I1=1A，求电源电压；

(2)在不损坏电流表及电源的情况下，闭合开关S1，将开关S2接“a”，移动滑片P置于其中点，此时电流表示数I2=1.5A，求滑动变阻器的最大阻值；

(3)当开关S1断开，开关S2接“b”时，移动滑动变阻器滑片P，使灯泡L正常发光，求滑动变阻器消耗的电功率。

0.参考答案

1.答案为：B；

2.答案为：C

解析：将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光.

3.答案为：D；

4.答案为：C；

5.答案为：B；

6.答案为：D

解析：A.保险丝太粗，在电路中电流超过导线能承受的电流时，发生火灾时，保险丝不会熔断；保险丝太细，家庭电路的用电器工作时，保险丝容易熔断，电路不能正常工作.保险丝的额定电流等于或稍大于家庭电路正常工作电流.故A错误.

B.增加用电器时，把闸刀开关换大些是不够的，主要考虑电能表、保险丝、输电线的承受能力.故B错误.

C.增加用电器时，不能只更换额定电流大些的电能表，还要同时考虑输电线和保险丝的承受能力.故C错误.

D.当增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力.故D正确.

7.答案为：A；

8.答案为：C

9.答案为：D；

10.答案为：D　

11.答案为：C；

12.答案为：C；

13.答案为：1∶1　3∶5

14.答案为：甲，大地

15.0.5　5　10　变小；

【解析】第一、二、三空：由电路图可知，滑动变阻器和铅笔芯串联，电流表测量串联电路电流、电压表测量变阻器两端电压；由图像可知，当滑动变阻器两端电压为1 V时，电路中的电流是0.50 A，变阻器接入电路中的电阻是R1===2 Ω，所以这时变阻器消耗的电功率是P1=U1I=1 V×0.50 A=0.5 W，此时铅笔芯两端的电压是U2=U－U1=6 V－1 V=5 V，铅笔芯的电阻是R2===10 Ω；同理可得第四空：当滑动变阻器两端的电压是3 V时，电路中的电流是0.25 A，变阻器接入电路中的电阻是12 Ω，铅笔芯两端的电压是3 V，铅笔芯的电阻是12 Ω，所以在滑动变阻器接入电路中阻值由12 Ω变成2 Ω逐渐减小的过程中，铅笔芯电阻由12 Ω变成10 Ω，故铅笔芯的电阻变小．

16.答案为：1∶2

17.答案为：人体　触电　

18.答案为：小，3.6×105

三 、实验题

19.答案为：(1)如图所示

或

(2)0.3　1.14

(3)将电压表与滑动变阻器并联

(4)同时接入滑动变阻器下面两个接线柱

解析：(2)电流表示数为0.3 A,灯泡额定功率P=UI=3.8 V×0.3 A=1.14 W。

20.解：

(1)只闭合开关S1时，只有定值电阻R0连入，如图1：

根据欧姆定律得：电源的电压U=U0=I0R0=1A×10Ω=10V；

(2)闭合开关S1，将开关S2接“a”，移动滑片P置于其中点，定值电阻R0与滑动变阻器并联，如图2：

电流表测干路电流，即I=1.5A，滑动变阻器连入电路的阻值为R′=R，

由并联电路干路电流等于各支路电流之和可知：

通过滑动变阻器的电流I′=I﹣I0=1.5A﹣1A=0.5A，

由欧姆定律得：R′===20Ω。

则滑动变阻器的最大阻值R=2R′=2×20Ω=40Ω。

(3)当开关S1断开，开关S2接“b”时，灯泡与滑动变阻器串联接在电源两端，如图3：

灯泡L正常发光时，UL=U额=6V，

由P=UI得：灯泡L正常发光的电流IL===0.6A，

串联电路两端的电压等于串联的各部分电路两端的电压之和，

所以此时滑动变阻器两端的电压U″=U﹣UL=10V﹣6V=4V，

所以此时滑动变阻器的电功率利用P=U″IL=4V×0.6A=2.4W。
