2021年中考物理二轮复习《电路初探》优化练习(含答案)

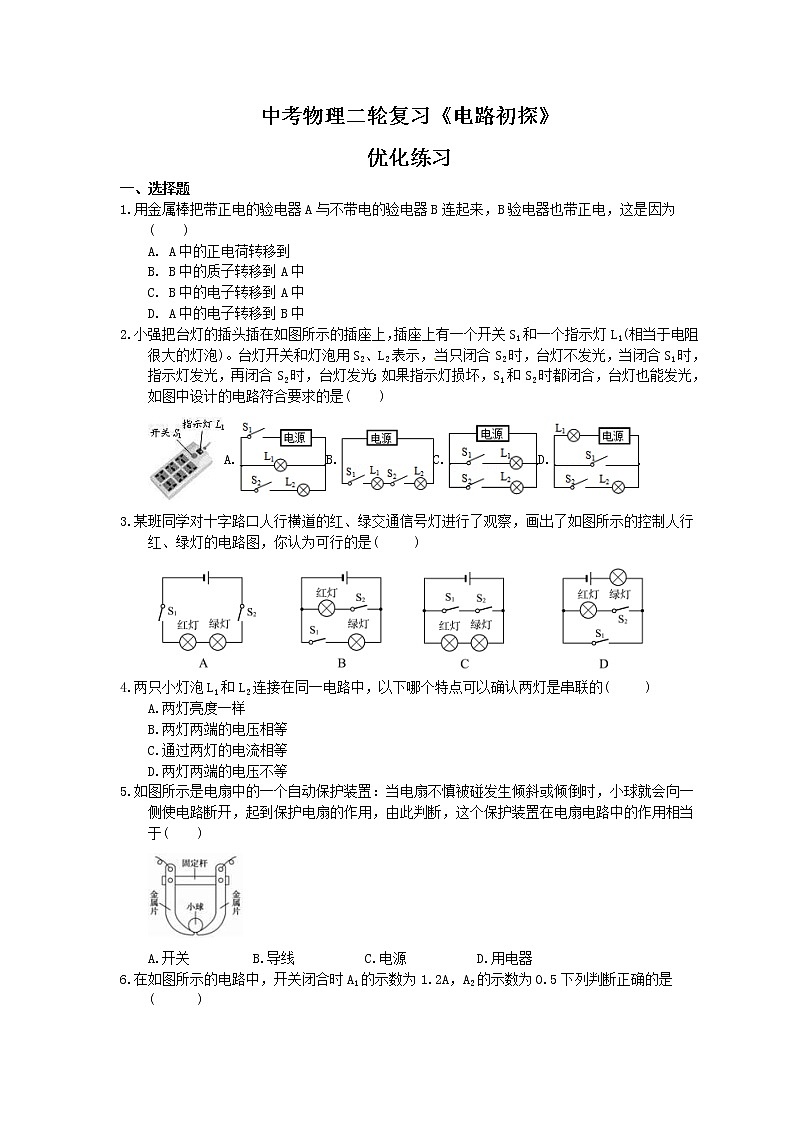

中考物理二轮复习《电路初探》

优化练习

一、选择题

1.用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为(    )

A. A中的正电荷转移到

B. B中的质子转移到A中

C. B中的电子转移到A中

D. A中的电子转移到B中

2.小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡)。台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是(　　)

A.              B.              C.              D.

3.某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是(     )

4.两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是串联的(     )

A.两灯亮度一样

B.两灯两端的电压相等

C.通过两灯的电流相等

D.两灯两端的电压不等

5.如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于(　　)

A.开关         B.导线          C.电源          D.用电器

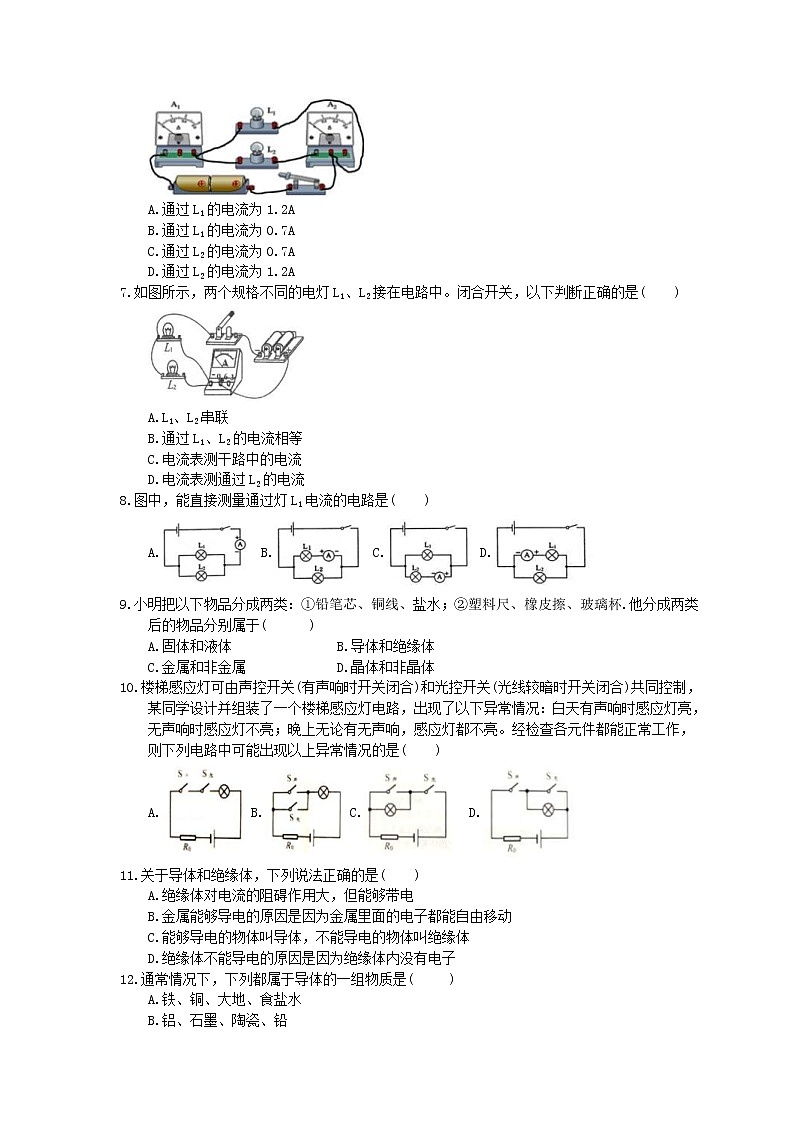

6.在如图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5下列判断正确的是(      )

A.通过L1的电流为1.2A

B.通过L1的电流为0.7A

C.通过L2的电流为0.7A

D.通过L2的电流为1.2A

7.如图所示，两个规格不同的电灯L1、L2接在电路中。闭合开关，以下判断正确的是(　　)

A.L1、L2串联

B.通过L1、L2的电流相等

C.电流表测干路中的电流

D.电流表测通过L2的电流

8.图中，能直接测量通过灯L1电流的电路是(　　)

A.                B.                C.               D.

9.小明把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、玻璃杯.他分成两类后的物品分别属于(      )

A.固体和液体               B.导体和绝缘体

C.金属和非金属             D.晶体和非晶体

10.楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是(　　)

A.               B.               C.                D.

11.关于导体和绝缘体，下列说法正确的是(　　)

A.绝缘体对电流的阻碍作用大，但能够带电

B.金属能够导电的原因是因为金属里面的电子都能自由移动

C.能够导电的物体叫导体，不能导电的物体叫绝缘体

D.绝缘体不能导电的原因是因为绝缘体内没有电子

12.通常情况下，下列都属于导体的一组物质是(     )

A.铁、铜、大地、食盐水

B.铝、石墨、陶瓷、铅

C.水银、锡箔、橡胶、镍

D.铜、塑料、人体、黄金

二、填空题

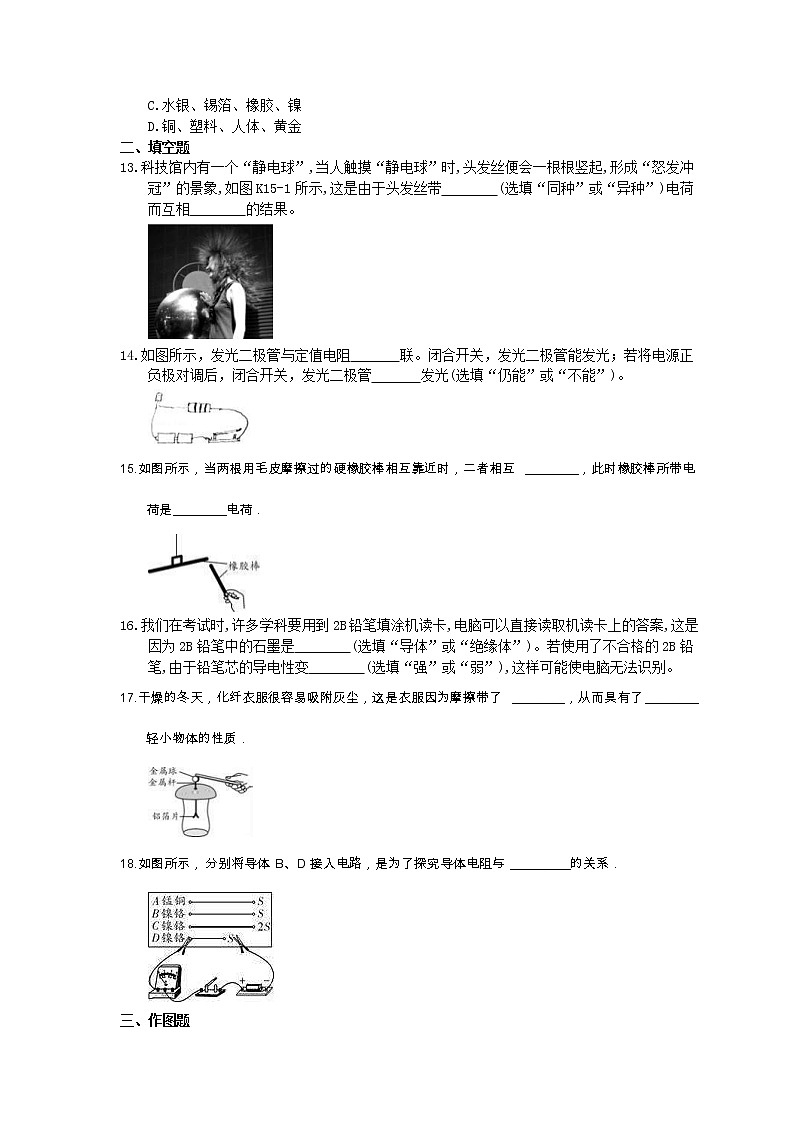

13.科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图K15-1所示,这是由于头发丝带　　　　(选填“同种”或“异种”)电荷而互相　　　　的结果。

14.如图所示，发光二极管与定值电阻　   　联。闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管　   　发光(选填“仍能”或“不能”)。

15.如图所示，当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互________，此时橡胶棒所带电荷是________电荷．

16.我们在考试时,许多学科要用到2B铅笔填涂机读卡,电脑可以直接读取机读卡上的答案,这是因为2B铅笔中的石墨是　　　　(选填“导体”或“绝缘体”)。若使用了不合格的2B铅笔,由于铅笔芯的导电性变　　　　(选填“强”或“弱”),这样可能使电脑无法识别。

17.干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了________，从而具有了________轻小物体的性质．

18.如图所示，分别将导体B、D接入电路，是为了探究导体电阻与_________的关系．

三、作图题

19.用笔划线表示导线，完成电路连接。要求：两个灯泡并联，开关S作总开关，开关Sˊ只控制灯L1，电流表只测量灯L2中的电流。(连接电路时，导线不许交叉)

四、实验题

20.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到.已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现________________的现象，说明两灯是串联的；如果出现______________的现象，说明两灯是并联的.根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是_______.

0.参考答案

1.答案为：C

解析：正电荷(质子)在原子核的内部，不会发生转移.A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷.

2.答案为：A；

3.答案为：B；

4.答案为：D；

5.答案为：A；

6.答案为：B

解析：由图可知，L1与L2并联，电流表A1测的是干路电流，A2测的是通过L2的电流，则通过L2的电流为0.5A.

题中已知时A1的示数为1.2A，即干路上的电流为1.2A，由并联电路电流规律：干路电流等于各支路电流之和，通过L1的电流为1.2A-0.5A=0.7A.

7.答案为：C；

8.答案为：D；

9.答案为：B

解析：物体的分类方法有很多，此题明显看出物体在导电性上的差别，生活中哪些物体为导体，哪些物体为绝缘体，要有清晰的认识.

第一类物体：①铅笔芯、铜线、盐水中，其共同特点是都能导电，属于导体；而第二类物体②塑料尺、橡皮擦、玻璃杯中，其共同特点是都不易导电，属于绝缘体.

故B正确，ACD错误.

10.答案为：D；

11.答案为：A；

12.答案为：A；

13.答案为：同种　排斥

14.答案为：串不能

15.答案为：排斥　负；

解析：两根用毛皮摩擦过的橡胶棒相互靠近，毛皮摩擦过的橡胶棒带负电，而同种电荷互相排斥，所以将它们靠近时可以发现两根橡胶棒相互排斥．

16.答案为：导体　弱

17.答案为：电(或电荷) 吸引；

解析：干燥的冬天，化纤衣服很容易吸附灰尘，这是因为衣服互相摩擦会带上电荷，而带电体具有吸引灰尘等轻小物体的性质，所以化纤衣服很容易吸引灰尘．

18.答案为：导体长度；

19.如图所示：

20.答案为：另一灯不亮；另一灯仍亮；并联

解析：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响；因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯不亮，则说明两灯是串联；若另一灯亮，说明两灯是并联.

路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接.
