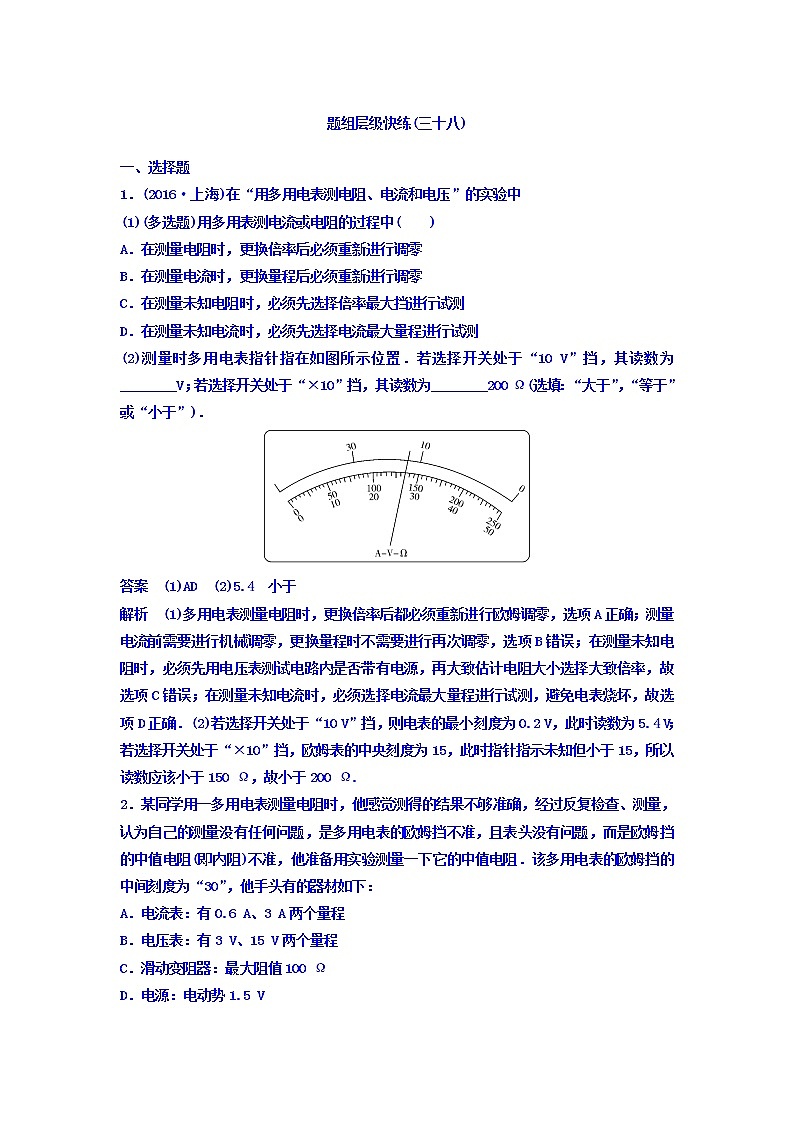

1．(2016·上海)在“用多用电表测电阻、电流和电压”的实验中
(1)(多选题)用多用表测电流或电阻的过程中( )
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
(2)测量时多用电表指针指在如图所示位置．若选择开关处于“10 V”挡，其读数为________V；若选择开关处于“×10”挡，其读数为________200 Ω(选填：“大于”，“等于”或“小于”)．
答案 (1)AD (2)5.4 小于
解析 (1)多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；在测量未知电阻时，必须先用电压表测试电路内是否带有电源，再大致估计电阻大小选择大致倍率，故选项C错误；在测量未知电流时，必须选择电流最大量程进行试测，避免电表烧坏，故选项D正确．(2)若选择开关处于“10 V”挡，则电表的最小刻度为0.2 V，此时读数为5.4 V；若选择开关处于“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150 Ω，故小于200 Ω.
2．某同学用一多用电表测量电阻时，他感觉测得的结果不够准确，经过反复检查、测量，认为自己的测量没有任何问题，是多用电表的欧姆挡不准，且表头没有问题，而是欧姆挡的中值电阻(即内阻)不准，他准备用实验测量一下它的中值电阻．该多用电表的欧姆挡的中间刻度为“30”，他手头有的器材如下：
A．电流表：有0.6 A、3 A两个量程
B．电压表：有3 V、15 V两个量程
C．滑动变阻器：最大阻值100 Ω
D．电源：电动势1.5 V
E．电阻箱：0－9 999.9 Ω
F．开关、导线

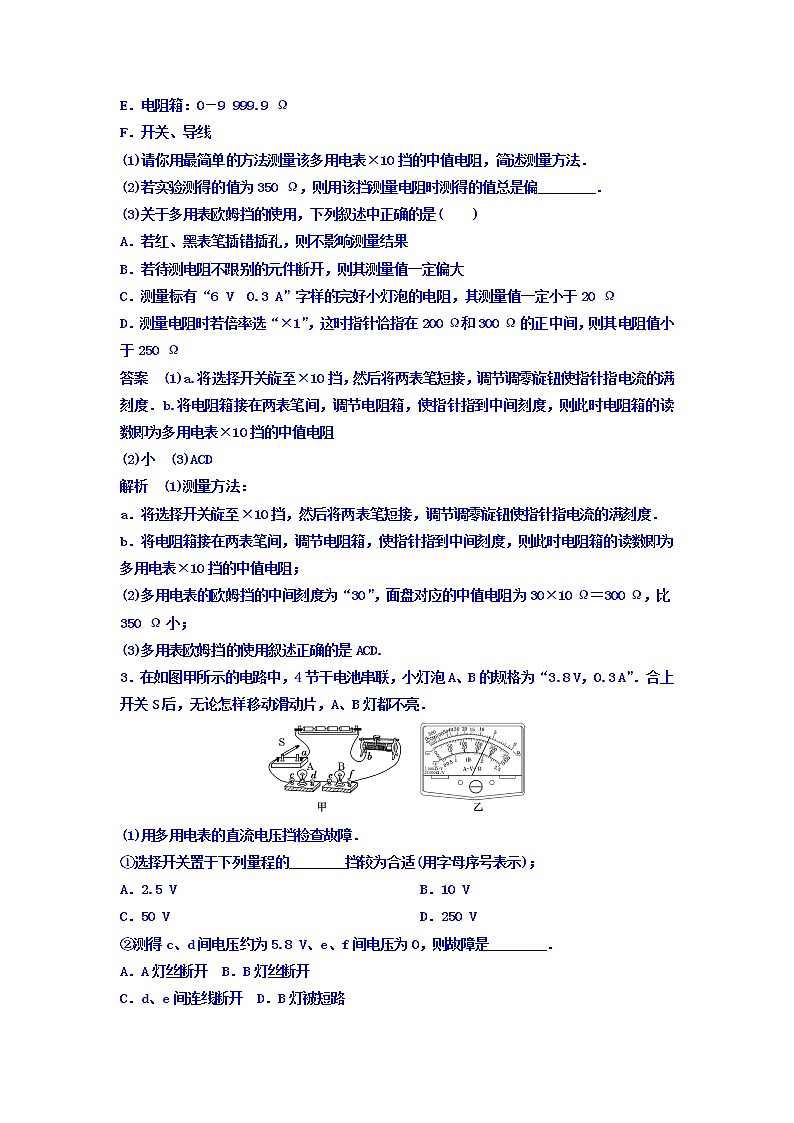

(1)请你用最简单的方法测量该多用电表×10挡的中值电阻，简述测量方法．
(2)若实验测得的值为350 Ω，则用该挡测量电阻时测得的值总是偏________．
(3)关于多用表欧姆挡的使用，下列叙述中正确的是( )
A．若红、黑表笔插错插孔，则不影响测量结果
B．若待测电阻不跟别的元件断开，则其测量值一定偏大
C．测量标有“6 V 0.3 A”字样的完好小灯泡的电阻，其测量值一定小于20 Ω
D．测量电阻时若倍率选“×1”，这时指针恰指在200 Ω和300 Ω的正中间，则其电阻值小于250 Ω
答案 (1)a.将选择开关旋至×10挡，然后将两表笔短接，调节调零旋钮使指针指电流的满刻度．b.将电阻箱接在两表笔间，调节电阻箱，使指针指到中间刻度，则此时电阻箱的读数即为多用电表×10挡的中值电阻
(2)小 (3)ACD
解析 (1)测量方法：
a．将选择开关旋至×10挡，然后将两表笔短接，调节调零旋钮使指针指电流的满刻度．
b．将电阻箱接在两表笔间，调节电阻箱，使指针指到中间刻度，则此时电阻箱的读数即为多用电表×10挡的中值电阻；
(2)多用电表的欧姆挡的中间刻度为“30”，面盘对应的中值电阻为30×10 Ω＝300 Ω，比350 Ω小；
(3)多用表欧姆挡的使用叙述正确的是ACD.
3．在如图甲所示的电路中，4节干电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．
(1)用多用电表的直流电压挡检查故障．
①选择开关置于下列量程的________挡较为合适(用字母序号表示)；
A．2.5 V B．10 V
C．50 V D．250 V
②测得c、d间电压约为5.8 V、e、f间电压为0，则故障是________．
A．A灯丝断开 B．B灯丝断开
C．d、e间连线断开 D．B灯被短路

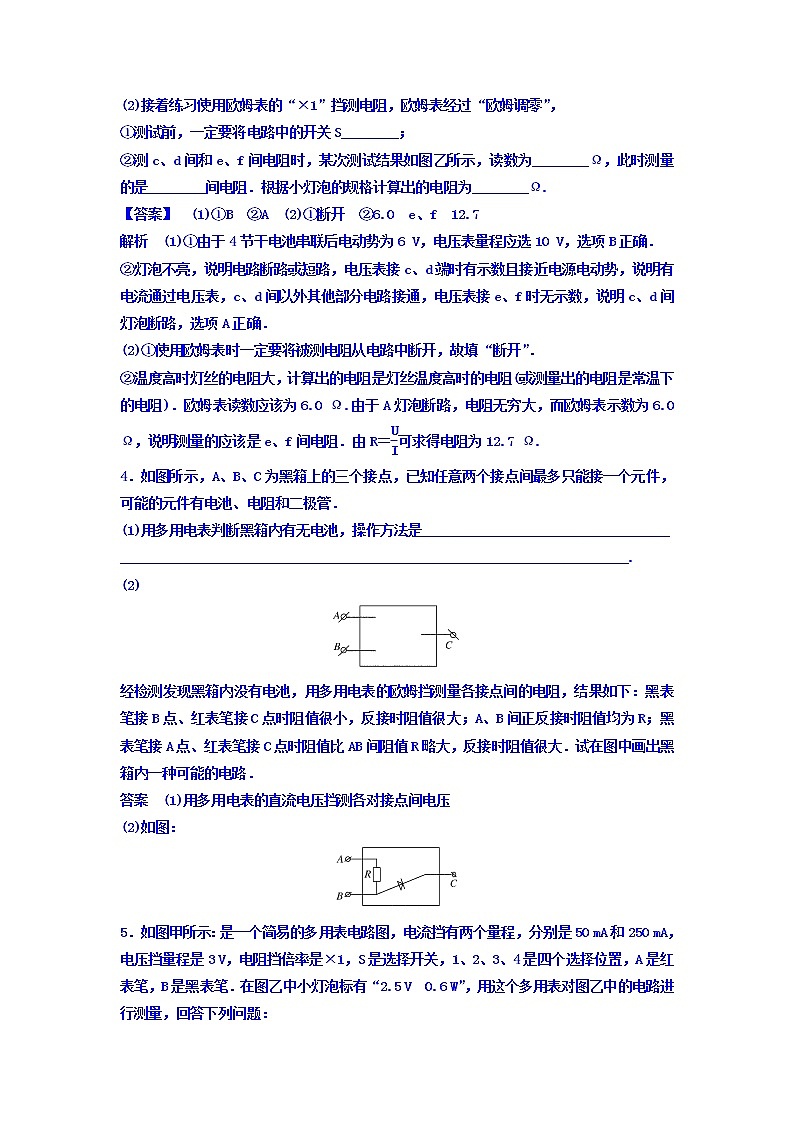

(2)接着练习使用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S________；
②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω.
【答案】 (1)①B ②A (2)①断开 ②6.0 e、f 12.7
解析 (1)①由于4节干电池串联后电动势为6 V，电压表量程应选10 V，选项B正确．
②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，选项A正确．
(2)①使用欧姆表时一定要将被测电阻从电路中断开，故填“断开”．
②温度高时灯丝的电阻大，计算出的电阻是灯丝温度高时的电阻(或测量出的电阻是常温下的电阻)．欧姆表读数应该为6.0 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6.0 Ω，说明测量的应该是e、f间电阻．由R＝eq \f(U,I)可求得电阻为12.7 Ω.
4．如图所示，A、B、C为黑箱上的三个接点，已知任意两个接点间最多只能接一个元件，可能的元件有电池、电阻和二极管．
(1)用多用电表判断黑箱内有无电池，操作方法是___________________________________
________________________________________________________________________.
(2)
经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下：黑表笔接B点、红表笔接C点时阻值很小，反接时阻值很大；A、B间正反接时阻值均为R；黑表笔接A点、红表笔接C点时阻值比AB间阻值R略大，反接时阻值很大．试在图中画出黑箱内一种可能的电路．
答案 (1)用多用电表的直流电压挡测各对接点间电压
(2)如图：
5．如图甲所示：是一个简易的多用表电路图，电流挡有两个量程，分别是50 mA和250 mA，电压挡量程是3 V，电阻挡倍率是×1，S是选择开关，1、2、3、4是四个选择位置，A是红表笔，B是黑表笔．在图乙中小灯泡标有“2.5 V 0.6 W”，用这个多用表对图乙中的电路进行测量，回答下列问题：
(1)在图乙电路中，闭合电键，发现小灯泡不亮，用多用表的电压挡检测，先把多用表的选择开关S调到位置________，测量a、d两点间的电压为零，测a、e两点间的电压约为3 V，判断故障是________．
(2)排除故障后，调节变阻器，使小灯泡正常发光．用多用表测量小灯泡的额定电流，先断开电键，拆下导线ef，将多用表的选择开关S调到位置________，用两表笔分别接e、f两点，A表笔应接________点，再闭合电键，观察读数．
(3)测灯泡的电阻，将多用表的选择开关调到位置________，将两表笔对接，调节电阻________，使指针指到欧姆表的0刻度．断开电键，用两表笔接________两点，测出电阻为10欧，指针指在电流满偏值的eq \f(3,4)处，则多用表中电源的电动势为________．(保留三位有效数字)
答案 (1)4 滑动变阻器 (2)1 f (3)3 R3 b、c 1.50 V
解析 (3)设电源的电动势为E，欧姆表总内阻为r，则：E＝Igr E＝eq \f(3,4)Ig(r＋10)
由图甲知：满偏电流Ig＝50 mA，解得：E＝1.50 V
