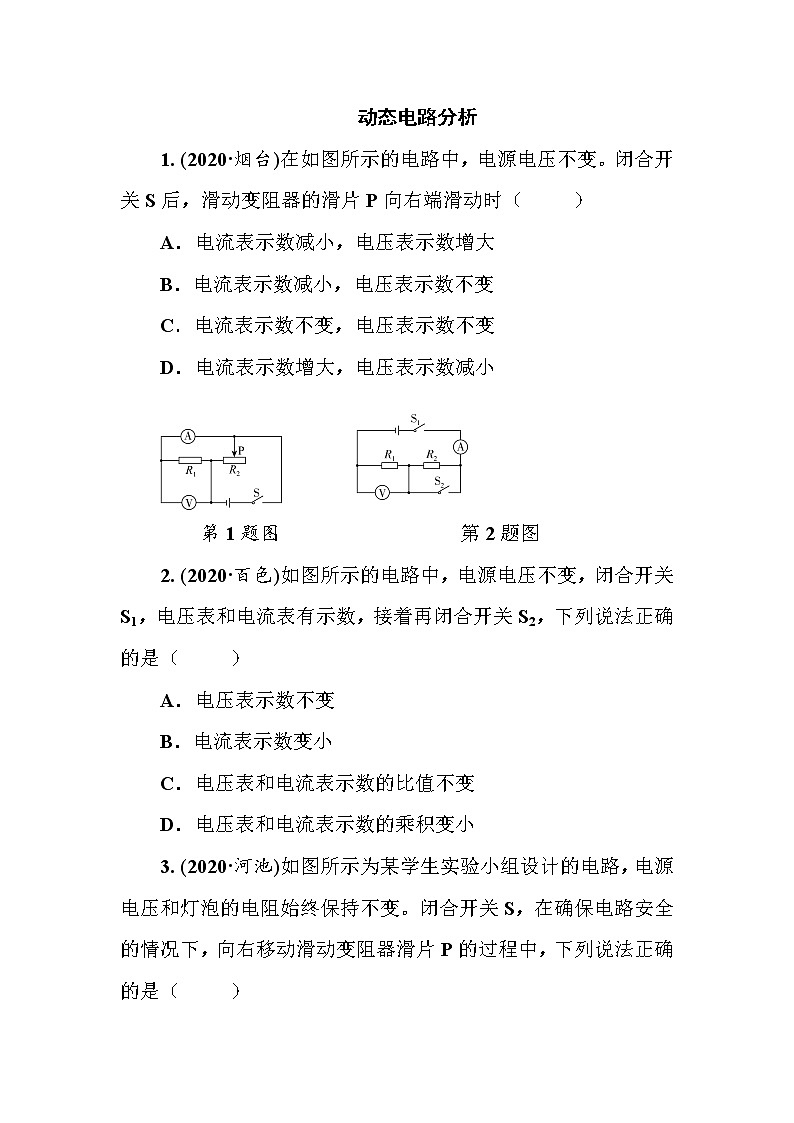

动态电路分析

1. (2020·烟台)在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P向右端滑动时（     ）

A．电流表示数减小，电压表示数增大

B．电流表示数减小，电压表示数不变

C．电流表示数不变，电压表示数不变

D．电流表示数增大，电压表示数减小

第1题图                  第2题图

2. (2020·百色)如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（     ）

A．电压表示数不变

B．电流表示数变小

C．电压表和电流表示数的比值不变

D．电压表和电流表示数的乘积变小

3. (2020·河池)如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（     ）

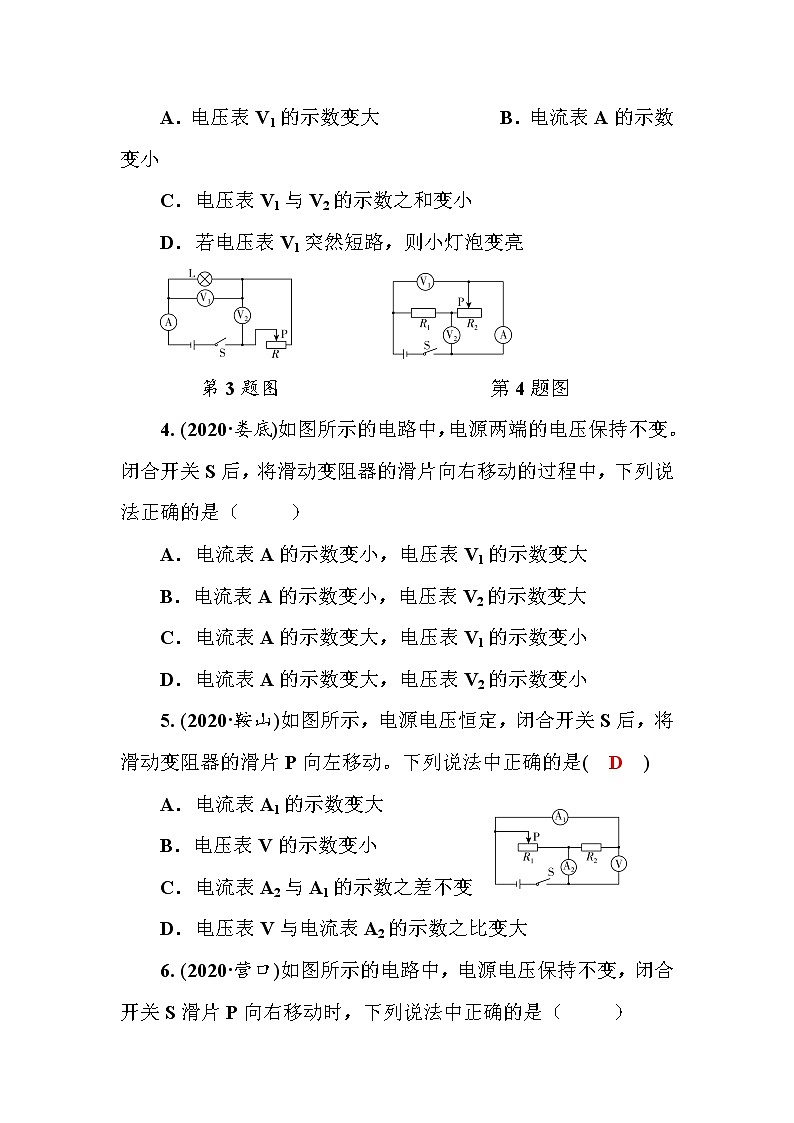

A．电压表V1的示数变大            B．电流表A的示数变小

C．电压表V1与V2的示数之和变小

D．若电压表V1突然短路，则小灯泡变亮

第3题图                     第4题图

4. (2020·娄底)如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（     ）

A．电流表A的示数变小，电压表V1的示数变大

B．电流表A的示数变小，电压表V2的示数变大

C．电流表A的示数变大，电压表V1的示数变小

D．电流表A的示数变大，电压表V2的示数变小

5. (2020·鞍山)如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是(　D　)

A．电流表A1的示数变大

B．电压表V的示数变小

C．电流表A2与A1的示数之差不变

D．电压表V与电流表A2的示数之比变大

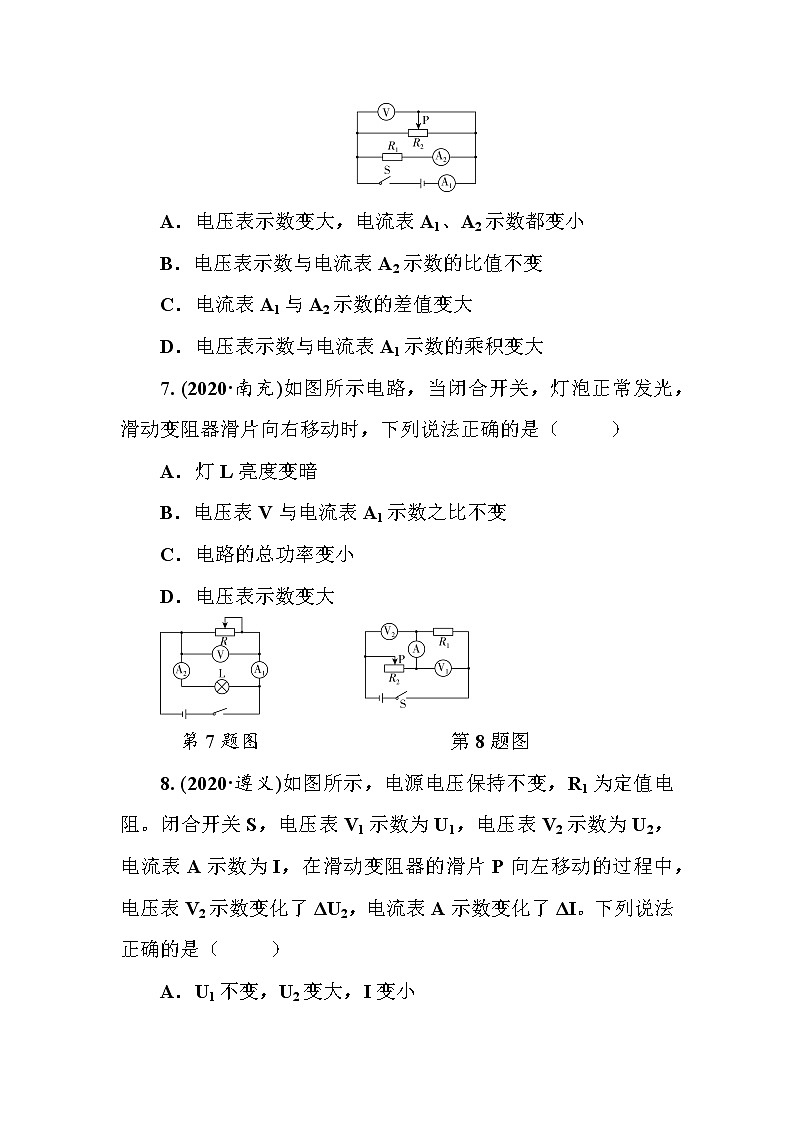

6. (2020·营口)如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，下列说法中正确的是（     ）

A．电压表示数变大，电流表A1、A2示数都变小

B．电压表示数与电流表A2示数的比值不变

C．电流表A1与A2示数的差值变大

D．电压表示数与电流表A1示数的乘积变大

7. (2020·南充)如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（     ）

A．灯L亮度变暗

B．电压表V与电流表A1示数之比不变

C．电路的总功率变小

D．电压表示数变大

第7题图                   第8题图

8. (2020·遵义)如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了ΔU2，电流表A示数变化了ΔI。下列说法正确的是（     ）

A．U1不变，U2变大，I变小　　

B．U1变小，U2不变，I变小

C.与的比值不变

D.与的比值变大

9. (2020·贵港)如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是(　  　)

A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大

B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变

C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小

D．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变

10. (2020·荆州)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，以下说法正确的是（     ）

A．R1与R2是串联

B．电压表只测R1两端的电压

C．当P向b滑动时，电压表示数不变，电流表A2示数不变

D．当P向b滑动时，两个电流表示数都变小

11. (2020·岳阳)如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则（     ）

A．a表是电压表

B．先闭合S1、S2，再闭合S3，a表示数无变化

C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化

D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值

12. (2020·常州)如图所示的电路中，电源电压恒定，R0是定值电阻。闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况为：电流表A1的示数      ，电流表A2的示数      ，电压表V的示数       _。

动态电路分析

1. (2020·烟台)在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P向右端滑动时(　C　)

A．电流表示数减小，电压表示数增大

B．电流表示数减小，电压表示数不变

C．电流表示数不变，电压表示数不变

D．电流表示数增大，电压表示数减小

第1题图                  第2题图

2. (2020·百色)如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是(　C　)

A．电压表示数不变

B．电流表示数变小

C．电压表和电流表示数的比值不变

D．电压表和电流表示数的乘积变小

3. (2020·河池)如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是(　A　)

A．电压表V1的示数变大            B．电流表A的示数变小

C．电压表V1与V2的示数之和变小

D．若电压表V1突然短路，则小灯泡变亮

第3题图                     第4题图

4. (2020·娄底)如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是(　B　)

A．电流表A的示数变小，电压表V1的示数变大

B．电流表A的示数变小，电压表V2的示数变大

C．电流表A的示数变大，电压表V1的示数变小

D．电流表A的示数变大，电压表V2的示数变小

5. (2020·鞍山)如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是(　D　)

A．电流表A1的示数变大

B．电压表V的示数变小

C．电流表A2与A1的示数之差不变

D．电压表V与电流表A2的示数之比变大

6. (2020·营口)如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，下列说法中正确的是(　B　)

A．电压表示数变大，电流表A1、A2示数都变小

B．电压表示数与电流表A2示数的比值不变

C．电流表A1与A2示数的差值变大

D．电压表示数与电流表A1示数的乘积变大

7. (2020·南充)如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是(　C　)

A．灯L亮度变暗

B．电压表V与电流表A1示数之比不变

C．电路的总功率变小

D．电压表示数变大

第7题图                   第8题图

8. (2020·遵义)如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了ΔU2，电流表A示数变化了ΔI。下列说法正确的是(　C　)

A．U1不变，U2变大，I变小　　

B．U1变小，U2不变，I变小

C.与的比值不变

D.与的比值变大

9. (2020·贵港)如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是(　D　)

A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大

B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变

C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小

D．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变

10. (2020·荆州)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，以下说法正确的是(　C　)

A．R1与R2是串联

B．电压表只测R1两端的电压

C．当P向b滑动时，电压表示数不变，电流表A2示数不变

D．当P向b滑动时，两个电流表示数都变小

11. (2020·岳阳)如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则(　C　)

A．a表是电压表

B．先闭合S1、S2，再闭合S3，a表示数无变化

C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化

D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值

12. (2020·常州)如图所示的电路中，电源电压恒定，R0是定值电阻。闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况为：电流表A1的示数__变小__，电流表A2的示数__变小__，电压表V的示数__不变__。
