2021年春人教版九年级物理中考考点过关训练《电 与 磁》（Word版附答案）

这是一份2021年春人教版九年级物理中考考点过关训练《电 与 磁》（Word版附答案），共12页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

1. (2020·赤峰)下列说法正确的是（ ）
A．地磁场的N极在地理北极附近
B．电炉子是利用电流的磁效应工作的
C．磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法
D．发电机是利用通电线圈在磁场中受力转动的原理制成的
2. (2020·益阳)如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（ ）
A．a、b B．b、c C．c、d D．a、d
3. (2020·山西)如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（ ）
A．只增强磁铁的磁性
B．只增加线圈的匝数
C．只增大线圈中的电流
D．只将磁铁的磁极对调

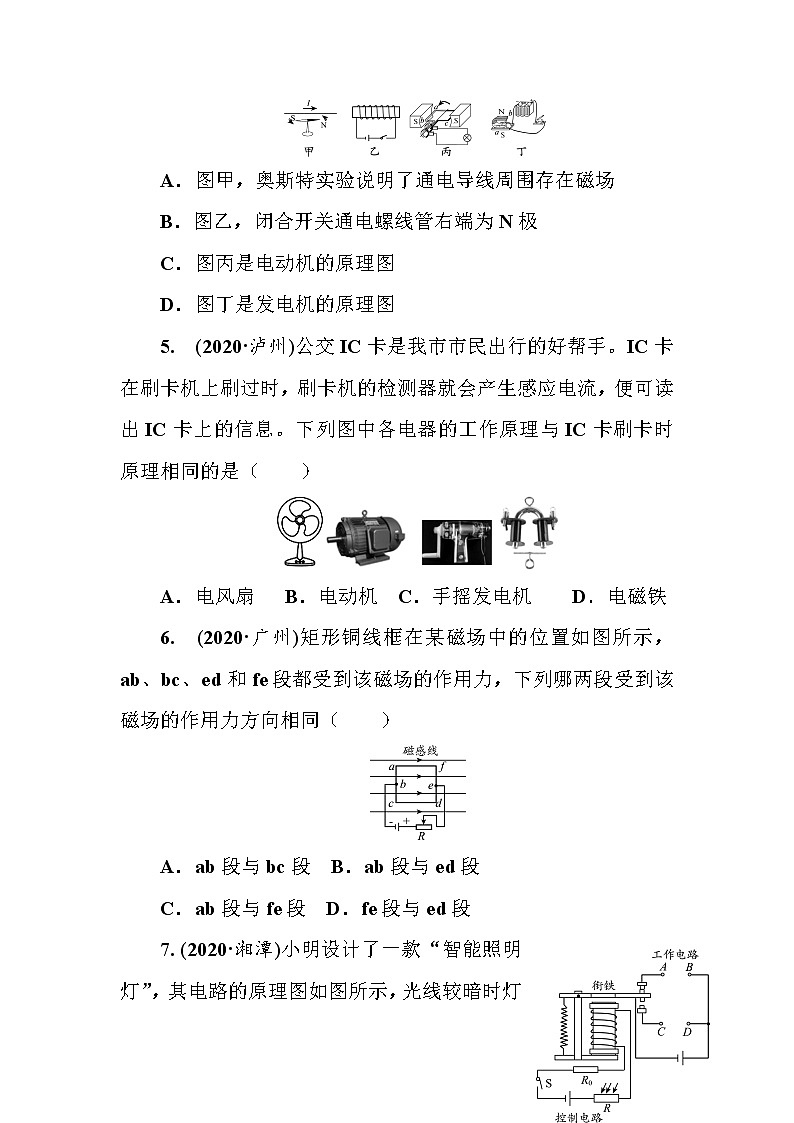

4. (2020·永州)下列四幅图都是有关电与磁的知识，其中描述正确的是（ ）
A．图甲，奥斯特实验说明了通电导线周围存在磁场
B．图乙，闭合开关通电螺线管右端为N极
C．图丙是电动机的原理图
D．图丁是发电机的原理图
5. (2020·泸州)公交IC卡是我市市民出行的好帮手。IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。下列图中各电器的工作原理与IC卡刷卡时原理相同的是（ ）
A．电风扇 B．电动机 C．手摇发电机 D．电磁铁
6. (2020·广州)矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）
A．ab段与bc段 B．ab段与ed段
C．ab段与fe段 D．fe段与ed段

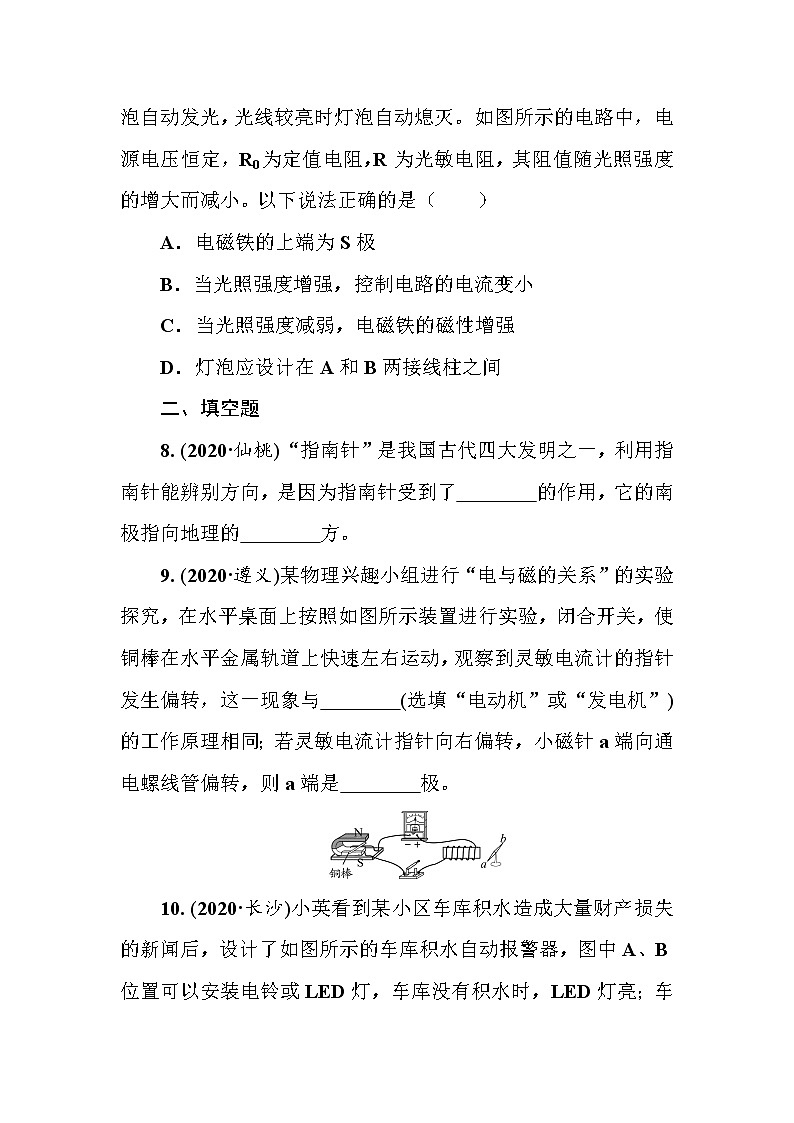

7. (2020·湘潭)小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭。如图所示的电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
二、填空题
8. (2020·仙桃)“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了 的作用，它的南极指向地理的 方。
9. (2020·遵义)某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验，闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一现象与 (选填“电动机”或“发电机”)的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是 极。
10. (2020·长沙)小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有 性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的 位置。
11. (2019·河南)如图所示，一轻杆左端挂一矩形塑料框A，右端挂一外形相同的金属框B，以O为支点在水平位置静止。现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域(用“×”表示磁感线)，当A、B框下端一同刚进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因： ；若将磁场方向改为垂直纸面向外，重复上述操作，杆将沿_ _(选填“顺时针”或“逆时针”)方向转动。
三、作图题
12. (2020·毕节)将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上的导线环绕图示，并在螺线管两端标出N、S极。

13. (2020·达州)如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“＋”表示)和A点磁感应线的方向。
四、实验探究题
14. (2020·东营)如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。
(1)该实验中，灵敏电流计的作用是_ 。
(2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是 _。
(3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做
__ 运动时，电路中会产生感应电流。
(4)比较第4、5(或6、7)次实验可以得出 。
(5)在此实验过程中，能量转化情况是 。利用这一原理，人们在生产生活中制成了 。
电 与 磁
一、选择题
1. (2020·赤峰)下列说法正确的是( C )
A．地磁场的N极在地理北极附近
B．电炉子是利用电流的磁效应工作的
C．磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法
D．发电机是利用通电线圈在磁场中受力转动的原理制成的
2. (2020·益阳)如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( A )
A．a、b B．b、c C．c、d D．a、d
3. (2020·山西)如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（ ）
A．只增强磁铁的磁性
B．只增加线圈的匝数
C．只增大线圈中的电流
D．只将磁铁的磁极对调
4. (2020·永州)下列四幅图都是有关电与磁的知识，其中描述正确的是( A )
A．图甲，奥斯特实验说明了通电导线周围存在磁场
B．图乙，闭合开关通电螺线管右端为N极
C．图丙是电动机的原理图
D．图丁是发电机的原理图
5. (2020·泸州)公交IC卡是我市市民出行的好帮手。IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。下列图中各电器的工作原理与IC卡刷卡时原理相同的是( C )
A．电风扇 B．电动机 C．手摇发电机 D．电磁铁
6. (2020·广州)矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同( B )
A．ab段与bc段 B．ab段与ed段
C．ab段与fe段 D．fe段与ed段
7. (2020·湘潭)小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭。如图所示的电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
二、填空题
8. (2020·仙桃)“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了__地磁场__的作用，它的南极指向地理的__南__方。
9. (2020·遵义)某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验，闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一现象与__发电机__(选填“电动机”或“发电机”)的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是__N__极。
10. (2020·长沙)小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有__磁__性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的__B__位置。
11. (2019·河南)如图所示，一轻杆左端挂一矩形塑料框A，右端挂一外形相同的金属框B，以O为支点在水平位置静止。现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域(用“×”表示磁感线)，当A、B框下端一同刚进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因：__金属框下端进入磁场时，切割磁感线产生感应电流，受到向上的磁场力__；若将磁场方向改为垂直纸面向外，重复上述操作，杆将沿__逆时针__(选填“顺时针”或“逆时针”)方向转动。
三、作图题
12. (2020·毕节)将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上的导线环绕图示，并在螺线管两端标出N、S极。

13. (2020·达州)如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“＋”表示)和A点磁感应线的方向。
四、实验探究题
14. (2020·东营)如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。
(1)该实验中，灵敏电流计的作用是__判断是否产生感应电流__、__判断感应电流的方向__。
(2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是__产生的感应电流太弱__、__断路(接触不良)__。
(3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做__切割磁感线__运动时，电路中会产生感应电流。
(4)比较第4、5(或6、7)次实验可以得出__感应电流的方向与导体运动方向有关__。
(5)在此实验过程中，能量转化情况是__机械能转化为电能__。利用这一原理，人们在生产生活中制成了__发电机__。
