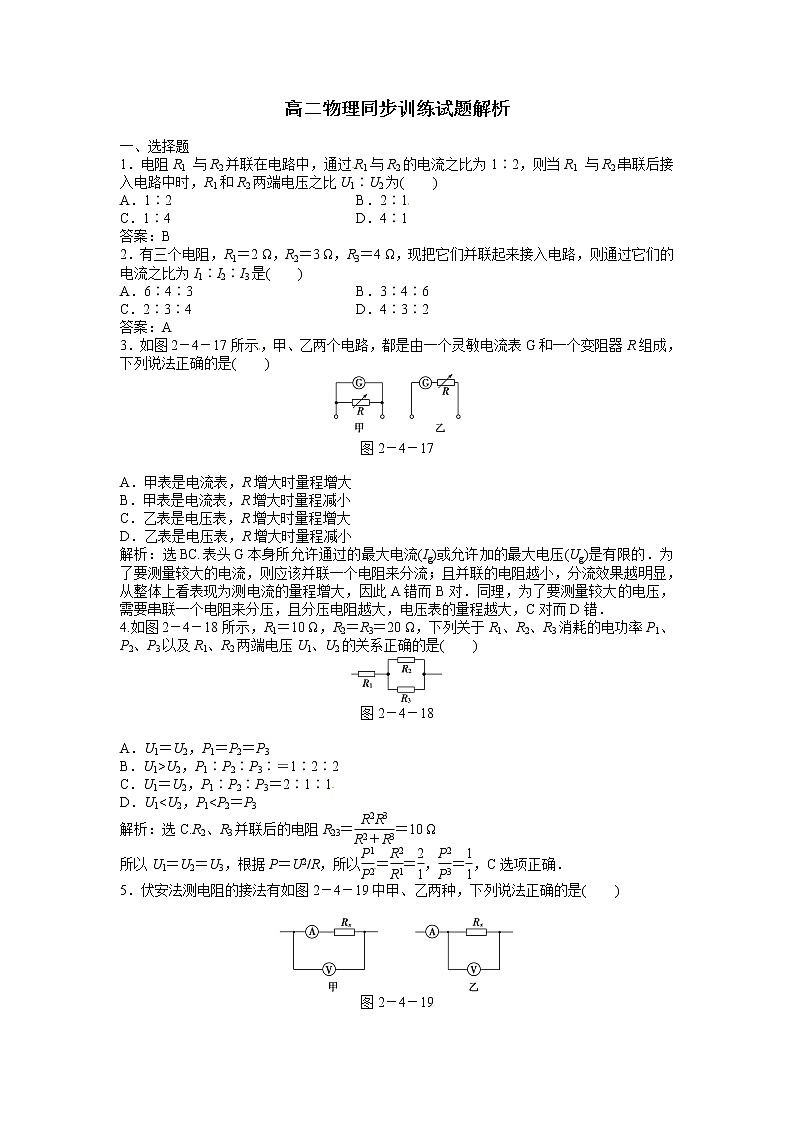

物理选修34 串联电路和并联电路课后测评

这是一份物理选修34 串联电路和并联电路课后测评，共4页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。




一、选择题


1．电阻R1 与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1 与R2串联后接入电路中时，R1和R2两端电压之比U1∶U2为( )


A．1∶2 B．2∶1


C．1∶4 D．4∶1


答案：B


2．有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是( )


A．6∶4∶3 B．3∶4∶6


C．2∶3∶4 D．4∶3∶2


答案：A


3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是( )





图2－4－17





A．甲表是电流表，R增大时量程增大


B．甲表是电流表，R增大时量程减小


C．乙表是电压表，R增大时量程增大


D．乙表是电压表，R增大时量程减小


解析：选BC.表头G本身所允许通过的最大电流(Ig)或允许加的最大电压(Ug)是有限的．为了要测量较大的电流，则应该并联一个电阻来分流；且并联的电阻越小，分流效果越明显，从整体上看表现为测电流的量程增大，因此A错而B对．同理，为了要测量较大的电压，需要串联一个电阻来分压，且分压电阻越大，电压表的量程越大，C对而D错．


4.如图2－4－18所示，R1＝10 Ω，R2＝R3＝20 Ω，下列关于R1、R2、R3消耗的电功率P1、P2、P3以及R1、R2两端电压U1、U2的关系正确的是( )





图2－4－18





A．U1＝U2，P1＝P2＝P3


B．U1>U2，P1∶P2∶P3∶＝1∶2∶2


C．U1＝U2，P1∶P2∶P3＝2∶1∶1


D．U1

解析：选C.R2、R3并联后的电阻R23＝eq \f(R2R3,R2＋R3)＝10 Ω


所以U1＝U2＝U3，根据P＝U2/R，所以eq \f(P1,P2)＝eq \f(R2,R1)＝eq \f(2,1)，eq \f(P2,P3)＝eq \f(1,1)，C选项正确．


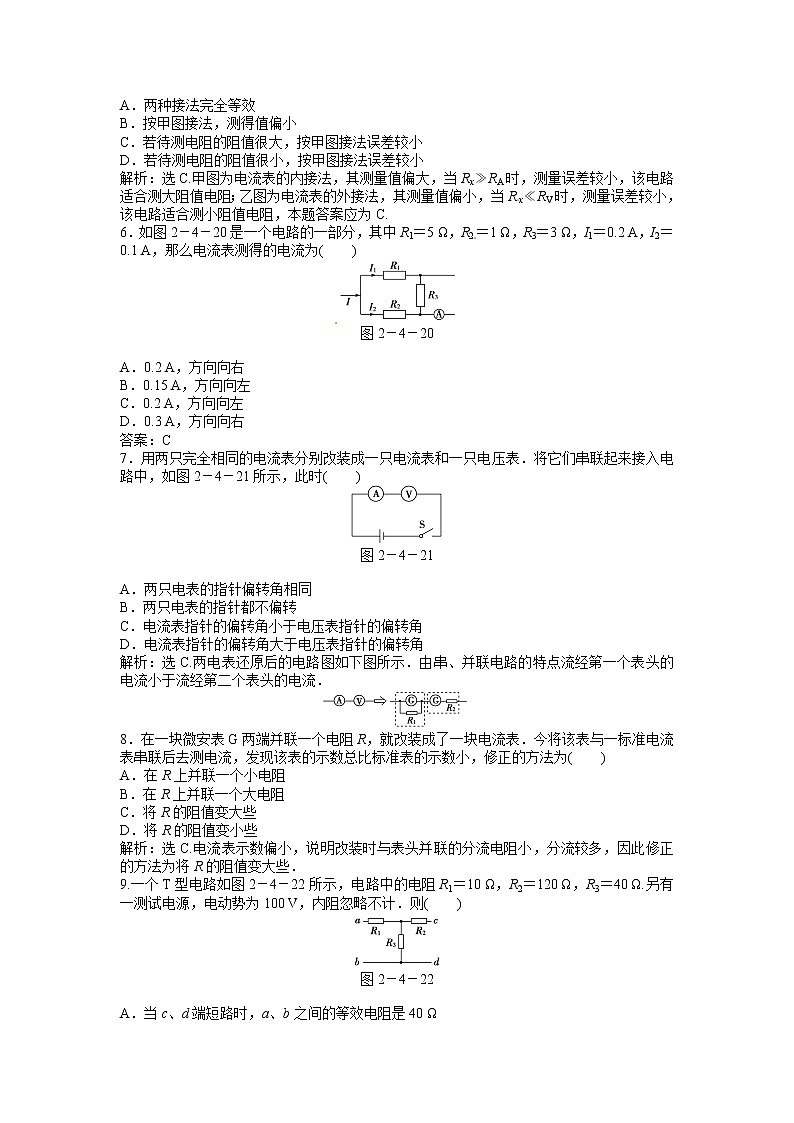

5．伏安法测电阻的接法有如图2－4－19中甲、乙两种，下列说法正确的是( )








图2－4－19


A．两种接法完全等效


B．按甲图接法，测得值偏小


C．若待测电阻的阻值很大，按甲图接法误差较小


D．若待测电阻的阻值很小，按甲图接法误差较小


解析：选C.甲图为电流表的内接法，其测量值偏大，当Rx≫RA时，测量误差较小，该电路适合测大阻值电阻；乙图为电流表的外接法，其测量值偏小，当Rx≪RV时，测量误差较小，该电路适合测小阻值电阻，本题答案应为C.


6．如图2－4－20是一个电路的一部分，其中R1＝5 Ω，R2＝1 Ω，R3＝3 Ω，I1＝0.2 A，I2＝0.1 A，那么电流表测得的电流为( )





图2－4－20





A．0.2 A，方向向右


B．0.15 A，方向向左


C．0.2 A，方向向左


D．0.3 A，方向向右


答案：C


7．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )





图2－4－21





A．两只电表的指针偏转角相同


B．两只电表的指针都不偏转


C．电流表指针的偏转角小于电压表指针的偏转角


D．电流表指针的偏转角大于电压表指针的偏转角


解析：选C.两电表还原后的电路图如下图所示．由串、并联电路的特点流经第一个表头的电流小于流经第二个表头的电流．





8．在一块微安表G两端并联一个电阻R，就改装成了一块电流表．今将该表与一标准电流表串联后去测电流，发现该表的示数总比标准表的示数小，修正的方法为( )


A．在R上并联一个小电阻


B．在R上并联一个大电阻


C．将R的阻值变大些


D．将R的阻值变小些


解析：选C.电流表示数偏小，说明改装时与表头并联的分流电阻小，分流较多，因此修正的方法为将R的阻值变大些．


9.一个T型电路如图2－4－22所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则( )





图2－4－22





A．当c、d端短路时，a、b之间的等效电阻是40 Ω


B．当a、b端短路时，c、d之间的等效电阻是40 Ω


C．当a、b两端接通测试电源时，c、d两端的电压为80 V


D．当c、d两端接通测试电源时，a、b两端的电压为80 V


答案：AC


二、非选择题


10．利用图2－4－23甲所示的电路测量电流表mA的内阻RA.图中R1、R2为电阻，S1、S2为开关，E是电源(内阻可忽略)：


(1)根据图甲所给出的电路原理图，在图乙的实物图上连线．





甲 乙


图2－4－23


(2)已知R1＝140 Ω，R2＝60 Ω.当开关S1闭合、S2断开时，电流表读数为6.4 mA；当S1、S2均闭合时，电流表读数为8.5 mA.由此可以求出RA＝______Ω.(保留两位有效数字)．


解析：(1)由电路图在实物图连线时应注意，线不能交叉，线要连接到接线柱上．连线如答案图所示．


(2)当S1闭合，S2断开时，满足


E＝I1(R1＋R2＋RA)，①


当S1、S2都闭合时，满足


E＝I2(R1＋RA)，②


联立①②解得RA＝43 Ω.


答案：(1)如图所示





(2)43





11．已知电流表的内阻Rg＝120 Ω，满偏电流Ig＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？


解析：改装成电压表时应串联一个分压电阻，由欧姆定律得：U＝Ig(Rg＋R)，


分压电阻：R＝eq \f(U,Ig)－Rg＝eq \f(6,3×10－3)Ω－120 Ω＝1880 Ω


改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得：IgRg＝(I－Ig)R


分流电阻：R＝eq \f(IgRg,I－Ig)＝eq \f(3×10－3×120,3－3×10－3) Ω＝0.12 Ω.


答案：1880 Ω 0.12 Ω


12．如图2－4－24所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，安培表示数的最小值为多少？





图2－4－24


解析：设触头上部分电阻为x Ω，则下部分为(5－x) Ω，


总电阻R＝eq \f(2＋x8－x,2＋x＋8－x)＝eq \f(2＋x8－x,10)


由数学知识可知当2＋x＝8－x时，即x＝3 Ω时，R最大，此时Rmax＝eq \f(5×5,10) Ω＝2.5 Ω


安培表的示数最小Imin＝eq \f(U,Rmax)＝eq \f(5,2.5) A＝2 A.


答案：2 A
