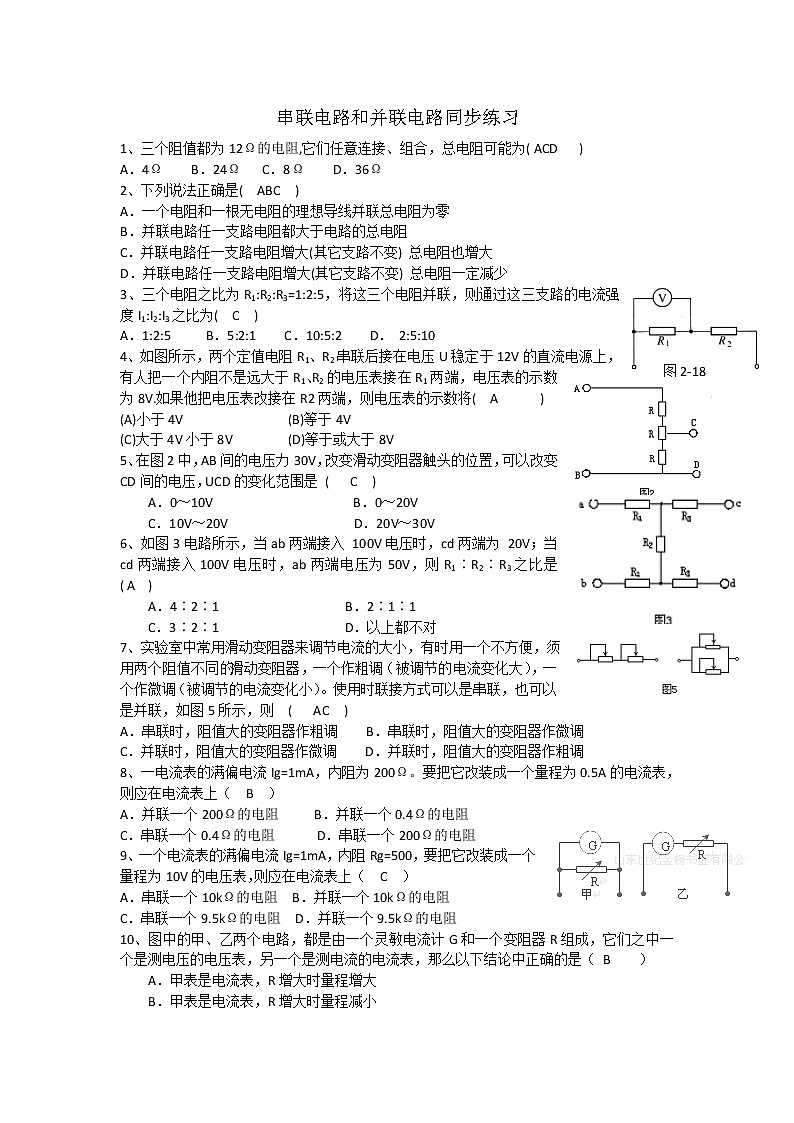

串联电路和并联电路同步练习

1、三个阻值都为12Ω的电阻,它们任意连接、组合，总电阻可能为( ACD   )

A．4Ω    B．24Ω   C．8Ω    D．36Ω

2、下列说法正确是(  ABC  )

A．一个电阻和一根无电阻的理想导线并联总电阻为零

B．并联电路任一支路电阻都大于电路的总电阻

C．并联电路任一支路电阻增大(其它支路不变) 总电阻也增大

D．并联电路任一支路电阻增大(其它支路不变) 总电阻一定减少

3、三个电阻之比为R1:R2:R3=1:2:5，将这三个电阻并联，则通过这三支路的电流强度I1:I2:I3之比为(  C  )

A．1:2:5     B．5:2:1    C．10:5:2    D． 2:5:10

4、如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V.如果他把电压表改接在R2两端，则电压表的示数将(  A                )

(A)小于4V    (B)等于4V

(C)大于4V小于8V  (D)等于或大于8V

5、在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是 (   C  )

　　A．0～10V                    B．0～20V

　　C．10V～20V                  D．20V～30V

6、如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 ( A              )

　　A．4∶2∶1                  B．2∶1∶1

　　C．3∶2∶1                  D．以上都不对

7、实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5所示，则  (   AC               )

A．串联时，阻值大的变阻器作粗调    B．串联时，阻值大的变阻器作微调

C．并联时，阻值大的变阻器作微调    D．并联时，阻值大的变阻器作粗调

8、一电流表的满偏电流Ig=1mA，内阻为200Ω。要把它改装成一个量程为0.5A的电流表，则应在电流表上（  B  ）

A．并联一个200Ω的电阻     B．并联一个0.4Ω的电阻

C．串联一个0.4Ω的电阻      D．串联一个200Ω的电阻

9、一个电流表的满偏电流Ig=1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，则应在电流表上（  C  ）

A．串联一个10kΩ的电阻  B．并联一个10kΩ的电阻

C．串联一个9.5kΩ的电阻  D．并联一个9.5kΩ的电阻

10、图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ B　　）

　　A．甲表是电流表，R增大时量程增大

　　B．甲表是电流表，R增大时量程减小

　　C．乙表是电压表，R增大时量程减小

　　D．上述说法都不对

11（2011海南）（1）.图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。

图1中分流电阻Rp的阻值为_______。

（2）在电表改装成后的某次校准测量中，a表的示数如图2所是，由此

读出流过a电流表的电流为__  _ mA。此时流过分流电阻R的电流为_______mA（保留一位小数）49.5，49.0

12、一毫安表头满偏电流为9.90 mA，内阻约为300 Ω．要求将此毫安表头改装成量程为1 A的电流表，其电路原理如图所示．图中，A是量程为2 A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源．

⑴完善下列实验步骤：

①将虚线框内的实物图按电路原理图连线；

②将滑动变阻器的滑动头调至        端（填“a”或“b”），电阻箱R0的阻值调至零；

 ③合上开关；

 ④调节滑动变阻器的滑动头，增大回路中的电流，

使标准电流表读数为1 A；

 ⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会      （填“增大”、“减小”或“不变”）；

⑥多次重复步骤④⑤，直至标准电流表的读数为        ，同时毫安表指针满偏．

⑵回答下列问题：

  ①在完成全部实验步骤后，电阻箱使用阻值的读数

为3.1 Ω，由此可知毫安表头的内阻为        ．

②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为            A．

  ③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：

                                                                   。

12、⑴①连线如图  ②b   ⑤减小   ⑥1 A

    ⑵①310 Ω

②0.495（0.494～0.496均可）

③例如：电阻箱和滑动变阻器的阻值不能连续变化；

标准表和毫安表的读数误差；电表指针偏转和实际电流的大小不成正比；等等
