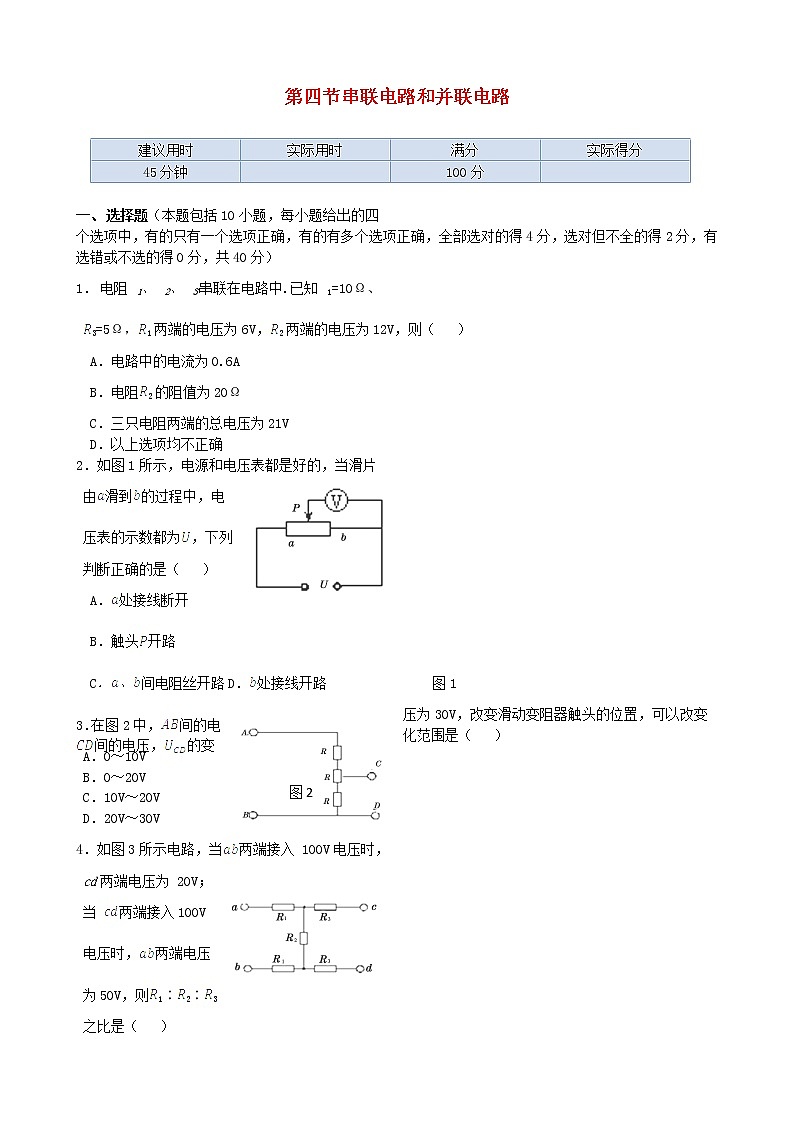

人教版 (新课标)选修34 串联电路和并联电路测试题

第四节串联电路和并联电路

一、 选择题（本题包括10小题，每小题给出的四

个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）

1．  电阻1、2、3串联在电路中.已知1=10Ω、

3=5Ω，1两端的电压为6V，2两端的电压为12V，则（   ）

　A．电路中的电流为0.6A

B．电阻2的阻值为20Ω

　C．三只电阻两端的总电压为21V

D．以上选项均不正确

2．如图1所示，电源和电压表都是好的，当滑片

由滑到的过程中，电

压表的示数都为，下列

判断正确的是（   ）

　A．处接线断开

B．触头开路

　C间电阻丝开路D．处接线开路               图1

3．在图2中，间的电压为30V，改变滑动变阻器触头的位置，可以改变间的电压，的变化范围是（   ）

A．0～10V

B．0～20V

C．10V～20V

D．20V～30V

4．如图3所示电路，当两端接入 100V电压时，

cd两端电压为 20V；

当 两端接入100V

电压时，两端电压

为50V，则1∶2∶3

之比是（   ）

　A．4∶2∶1

B．2∶1∶1

　C．3∶2∶1

D．以上都不对

5．在图4所示的电路

中，=8V不变，

电容器电容=2μF，

12=3∶5，则电

容器带的电荷量

（   ）

　A．1×103C

B．1×103C

　C．6×104C

D．1．6×103C

6．下列说法中正确的是（   ）

A．电阻与阻值无穷大的电阻并联，电阻不变

B.电阻与导线（不计电阻）并联，总电阻为0

C．并联电路中任一支路的电阻都大于总电阻

D．并联电路中某一支路开路，总电阻为无穷大

7．实验室中常用滑动变阻器来调节电流的大小，

有时用一个不方便，需用两个阻值不同的滑动变

阻器，一个作粗调（被调节的电流变化大），一个

作微调（被调节的电流变化小）.使用时连接方式

可以是串联，也可以是并联，如图5所示，则（   ）

图5

　A．串联时，阻值大的变阻器作粗调

B．串联时，阻值大的变阻器作微调

　C．并联时，阻值大的变阻器作微调

D．并联时，阻值大的变阻器作粗调

8．如图6所示，L1、L2是两个规格不同的灯泡，

当它们如图连接时，恰

好都能正常发光，设电

路两端的电压保持不

变，现将变阻器的滑片

向右移动过程中L1

和L2两灯的亮度变化情

况是（   ）

　A．L1亮度不变，L2变暗

　B．L1变暗，L2变亮

　C．L1变亮，L2变暗

　D．L1变暗，L2亮度不变

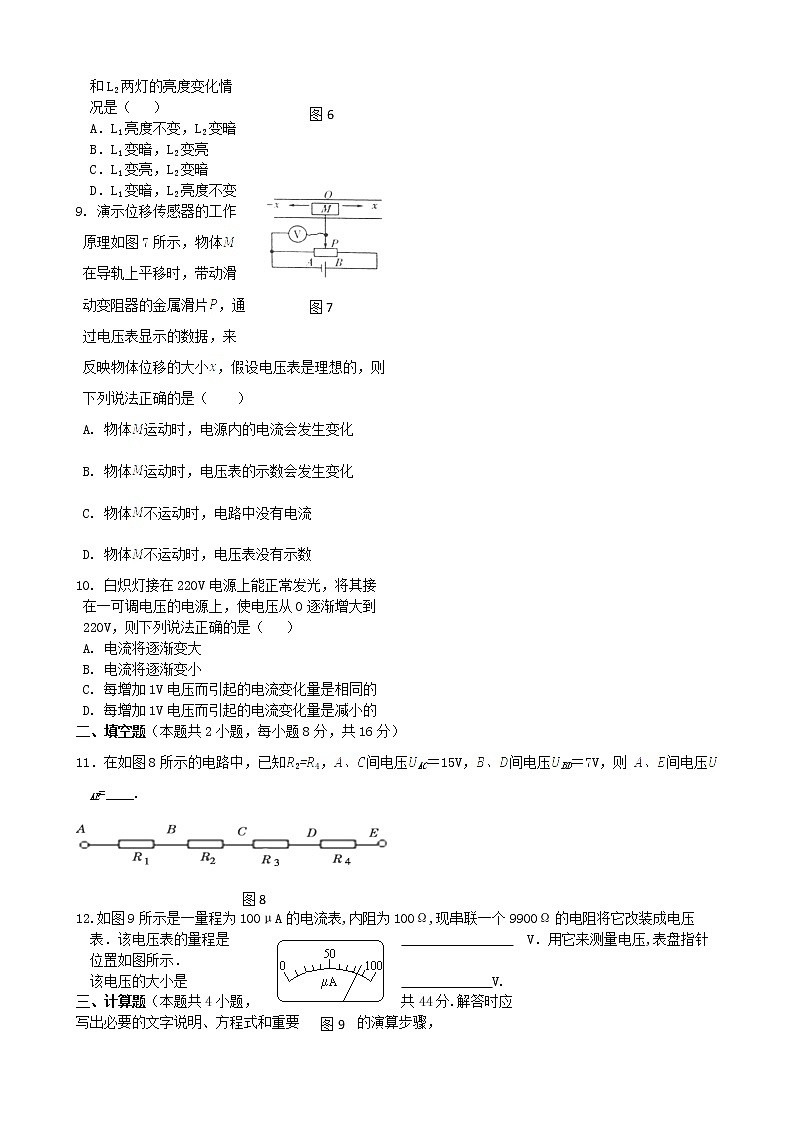

9. 演示位移传感器的工作

原理如图7所示，物体

在导轨上平移时，带动滑

动变阻器的金属滑片，通

过电压表显示的数据，来

反映物体位移的大小，假设电压表是理想的，则

下列说法正确的是（    ）

A. 物体运动时，电源内的电流会发生变化

B. 物体运动时，电压表的示数会发生变化

C. 物体不运动时，电路中没有电流

D. 物体不运动时，电压表没有示数

10. 白炽灯接在220V电源上能正常发光，将其接

在一可调电压的电源上，使电压从0逐渐增大到

220V，则下列说法正确的是（   ）

A. 电流将逐渐变大

B. 电流将逐渐变小

C. 每增加1V电压而引起的电流变化量是相同的

D. 每增加1V电压而引起的电流变化量是减小的

二、填空题（本题共2小题，每小题8分，共16分）

11．在如图8所示的电路中，已知2=4，间电压AC＝15V，间电压BD＝7V，则 间电压AE=____.

12.如图9所示是一量程为100μA的电流表,内阻为100Ω,现串联一个9900Ω的电阻将它改装成电压表．该电压表的量程是         V．用它来测量电压,表盘指针位置如图所示．

该电压的大小是       V.

三、计算题（本题共4小题，共44分.解答时应

写出必要的文字说明、方程式和重要的演算步骤，

只写出最后答案的不能得分.有数值计算的题，答

案中必须明确写出数值和单位）

13. （10分）小灯泡的伏安特性曲线如图10中的、

段（曲线）所示，由图可知，灯丝的电阻因温

度的影响改变了多少？

图10

14．（10分）有一个电流表G,内阻=10Ω，满偏电流=3mA,要把它改装为量程0～3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？

15. （12分）有一个电流表的内阻为=10Ω，满偏电流=3mA,要把它改装为量程0～0.6A的电流表，需并联的电阻为多少？

16. （12分）在现代电子线路中，各种电子元件在电路中起着各种不同的作用，如二极管能起单向导电作用.现有A、B两种电子元件的电流—电压关系图线分别如图11（a）、（b）所示.

（a）                                                                                      （b）

图11

问：通过对（a）、（b）伏安特性曲线的分析，能推测出这两种电子元件在电路中所起到的作用各是什么？

第四节串联电路和并联电路

得分：

一、选择题

二、填空题

11．  12．

三、计算题

13.

14.

15.

16.

第四节  串联电路和并联电路  参考答案

一、选择题

1.ABC解析：已知1=10Ω，1两端的电压为6V所以电路的电流为0.6 A，选项A正确.因为2两端的电压为12V，所以2的电阻为20Ω，选项B正确.3=5Ω，所以3两端的电压是3V，因此三只电阻两端的总电压为21V.选项C正确，选项D错误.

2.D解析：因为电源和电压表都是好的，当滑片由滑到的过程中，电压表的示数都为，说明电压表被连接在电路中，只有选项D符合这种情况，因此，选项D正确.

3.C解析：因为触片只能在中间电阻上滑动，因此选项C正确.

4.A解析：当两端接100V电压时，两端输出20V电压，由此式得，同理可得

因此，，选项A正确.

5.A解析：因为，又因为总电压为8V所以的电压为5V，即电容器的电压为5V,因此电容器带的电荷量为C，故选项A正确.

6.ABC  解析：根据并联电路的特点可知，选项A、B、C正确.

7.AC解析：串联时，阻值大的变阻器改变时，电阻值改变的示数大，因此作为粗调，等调到需要值附近时，再用变阻器小的进行微调.因此，选项A正确，选项B错误.并联时，阻值大的变阻器改变时，电阻值改变的示数小，因此用来作微调，选项C正确，选项D错误.

8.B解析：变阻器的滑片向右移动过程中，并联部分的电阻变大，因此分得的电压增大，故变亮.同时，由于分得的电压变小，所以变暗，因此，选项B正确.

9. B  解析：由电路特点知：当滑动变阻器的滑片移动时，通过滑动变阻器的电流不变，，电压表测的是段对应的电压值，当滑片移动时，由知电压表示数变化，故选项B正确.

 10. AD解析：随着电压的增大，由知，电流将逐渐变大，选项A正确.随着电流、电压的增大，灯泡的亮度增大，灯丝的温度升高.金属的电阻率随温度的升高而增大，所以灯丝的电阻值增大.根据欧姆定律，在图象中，由于在增大，斜率在减小.其图象如图12示，由图象可知，每增加1V的电压引起的电流变化量是减小的，选项D正确.

二、填空题

11.22V解析：根据题意得，,因为R2=R4所以故22V.

12.1 0.84 解析：根据题意得串联后电表的阻值为10000Ω，又因为电流表的最大量程为100μA，所以电压表的量程为1V，因为表盘分为10格，所以根据表盘的读数为0.84V.

三、计算题

13. 10Ω解析：由题图知Ω=30Ω，，故.

14.要串联990Ω的电阻，改装后电压表的内阻为1000Ω  解析:因为=10Ω，=3mA所以此时的最大电压为0.03V，要使最大量程变为3V的电压表，电压表的内阻为1000Ω，要串联990Ω的电阻.

15.需并联的电阻为0.05Ω解析:设需并联的电阻为R，此时的电压为，要变成0～0.6A的电流表,则总电阻为所以解得.

16.图（a）中元件起恒流作用图（b）中元件起恒压作用解析：图（a）中元件随着电压的变化，电流基本不变，因此图（a）中元件起恒流作用.图（b）中元件随着电流的变化，电压基本不变，因此图（b）中元件起恒压作用.
