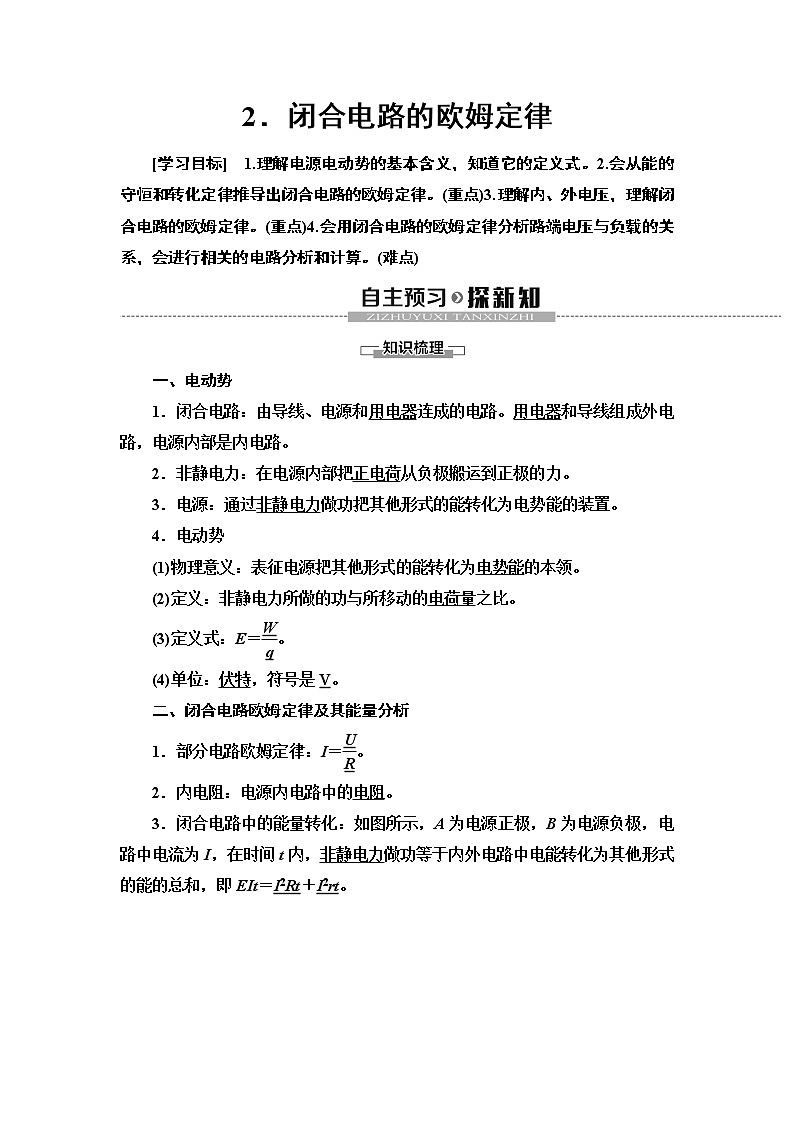

一、电动势
1．闭合电路：由导线、电源和用电器连成的电路。用电器和导线组成外电路，电源内部是内电路。
2．非静电力：在电源内部把正电荷从负极搬运到正极的力。
3．电源：通过非静电力做功把其他形式的能转化为电势能的装置。
4．电动势
(1)物理意义：表征电源把其他形式的能转化为电势能的本领。
(2)定义：非静电力所做的功与所移动的电荷量之比。
(3)定义式：E＝eq \f(W,q)。
(4)单位：伏特，符号是V。
二、闭合电路欧姆定律及其能量分析
1．部分电路欧姆定律：I＝eq \f(U,R)。
2．内电阻：电源内电路中的电阻。
3．闭合电路中的能量转化：如图所示，A为电源正极，B为电源负极，电路中电流为I，在时间t内，非静电力做功等于内外电路中电能转化为其他形式的能的总和，即EIt＝I2Rt＋I2rt。

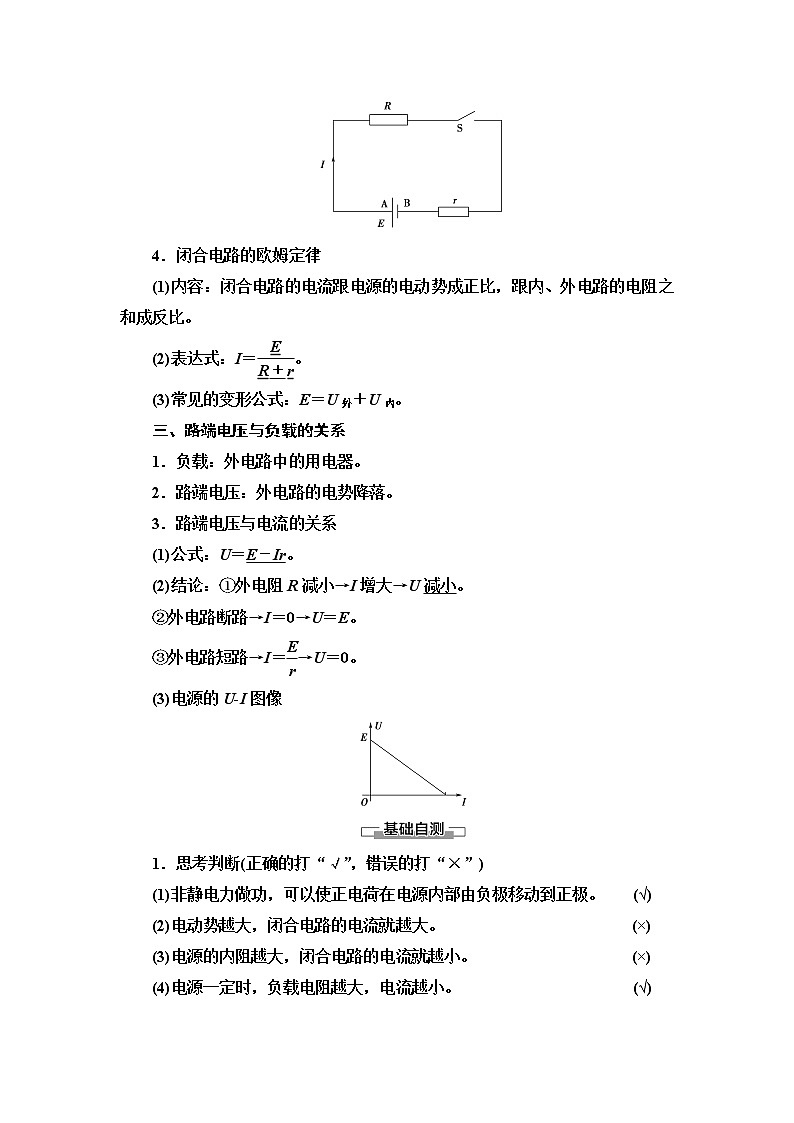

4．闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)表达式：I＝eq \f(E,R＋r)。
(3)常见的变形公式：E＝U外＋U内。
三、路端电压与负载的关系
1．负载：外电路中的用电器。
2．路端电压：外电路的电势降落。
3．路端电压与电流的关系
(1)公式：U＝E－Ir。
(2)结论：①外电阻R减小→I增大→U减小。
②外电路断路→I＝0→U＝E。
③外电路短路→I＝eq \f(E,r)→U＝0。
(3)电源的U­I图像
1．思考判断(正确的打“√”，错误的打“×”)
(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。(√)
(2)电动势越大，闭合电路的电流就越大。(×)
(3)电源的内阻越大，闭合电路的电流就越小。(×)
(4)电源一定时，负载电阻越大，电流越小。(√)

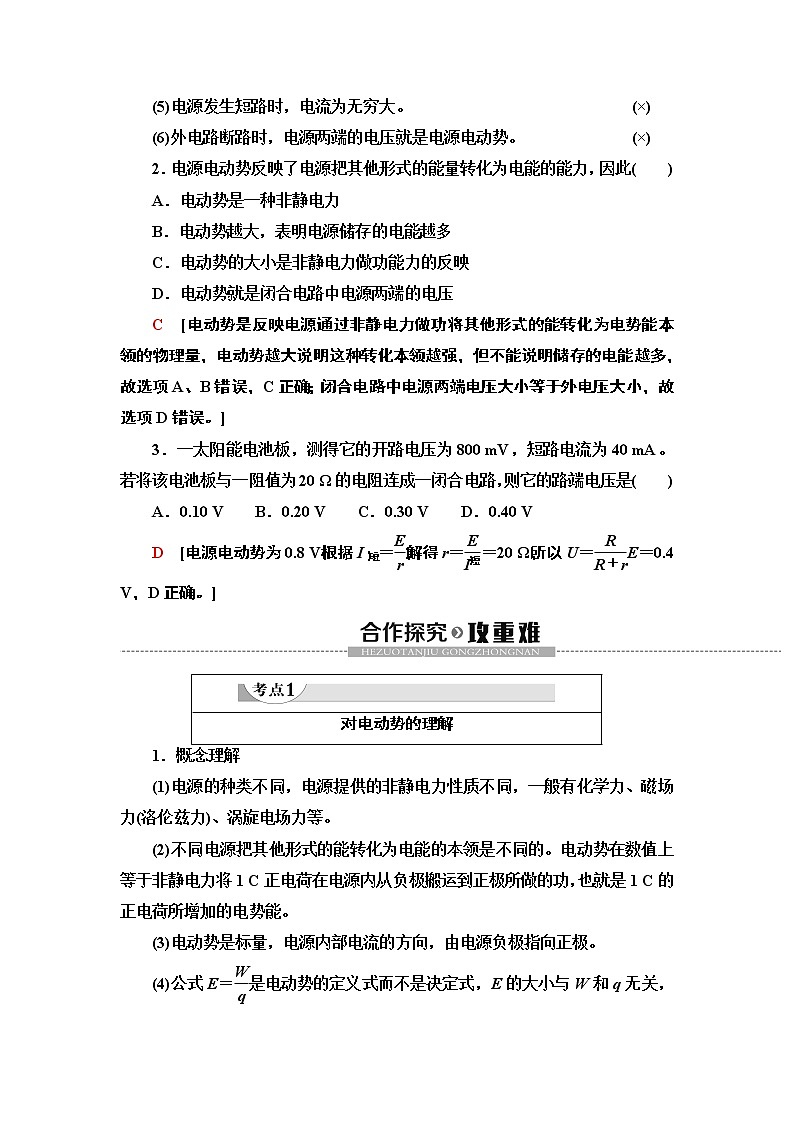

(5)电源发生短路时，电流为无穷大。(×)
(6)外电路断路时，电源两端的电压就是电源电动势。(×)
2．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
C [电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误，C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。]
3．一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA。若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是( )
A．0.10 V B．0.20 V C．0.30 V D．0.40 V
D [电源电动势为0.8 V，根据I短＝eq \f(E,r)，解得r＝eq \f(E,I短)＝20 Ω，所以U＝eq \f(R,R＋r)E＝0.4 V，D正确。]
1．概念理解
(1)电源的种类不同，电源提供的非静电力性质不同，一般有化学力、磁场力(洛伦兹力)、涡旋电场力等。
(2)不同电源把其他形式的能转化为电能的本领是不同的。电动势在数值上等于非静电力将1 C正电荷在电源内从负极搬运到正极所做的功，也就是1 C的正电荷所增加的电势能。
(3)电动势是标量，电源内部电流的方向，由电源负极指向正极。
(4)公式E＝eq \f(W,q)是电动势的定义式而不是决定式，E的大小与W和q无关，是由电源自身的性质决定的。电动势不同，表示将其他形式的能转化为电能的本领不同，例如，蓄电池的电动势为2 V，表明在蓄电池内移送1 C的电荷时，可以将2 J的化学能转化为电能。
2．电动势与电压的对比
3.电源的连接
(1)n个完全相同的电源串联：电源的总电动势E总＝nE，电源的总内阻r总＝nr。
(2)n个完全相同的电源并联：电源的总电动势E总＝E，电源的总内阻r总＝eq \f(r,n)。
【例1】 铅蓄电池的电动势为2 V，一节干电池的电动势为1.5 V，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1 A和0.2 A。试求两个电路都工作20 s时间，电源所消耗的化学能分别为多少？哪一个把化学能转化为电能的本领更大？
[解析] 对铅蓄电池电路，20 s内通过的电荷量
q1＝I1t＝2 C
对干电池电路，20 s内通过的电荷量
q2＝I2t＝4 C
由电动势定义式E＝eq \f(W,q)得，电源消耗的化学能分别为
W1＝q1E1＝4 J，
W2＝q2E2＝6 J，
因E1>E2，故铅蓄电池把化学能转化为电能的本领大。
[答案] 4 J 6 J 铅蓄电池
(1)电源的电动势是表征电源把其他形式的能转化为电能的本领大小的物理量，即非静电力移送相同电荷量的电荷做功越多，则电动势越大。
(2)公式E＝eq \f(W,q)中W为非静电力做的功，而E的大小与W、q无关。
(3)电源电动势的大小是由电源本身性质决定的，不同种类的电源电动势的大小不同。
1．下列关于电动势的说法正确的是( )
A．电动势就是电势差，也叫电压，单位是V
B．电动势大的电源做功一定多
C．电动势大的电源做功一定快
D．电动势的大小等于电路中通过单位电荷时电源所提供的电能
D [电动势是用来描述电源把其他形式的能转化为电能的本领，其大小只决定于电源本身的性质，与外电路无关，而电势差是由电源和外电路共同决定的，并不是不变的，A错误；电源的电动势大，不一定做功就多，还有可能不做功，如电源没有接入外电路时做功为零，B错误；电源做功的快慢不仅仅由电动势决定，而是与通过电源的电流的大小来共同决定的，即PE＝EI，C错误；电动势的大小等于在电源内部移动单位正电荷所做的功，即电源向外所提供的能量，D正确。]
1．闭合电路中的几个关系式
2．特别提醒
(1) 外电路短路时电路中电流较大，为防止将电源、电路烧坏或引发火灾事故，一般不允许这种情况发生。
(2) 外电路含有非纯电阻元件(如电动机、电解槽等)时，不能直接用欧姆定律解决电流问题，可以根据串、并联电路特点或能量守恒定律列式计算。
【例2】 如图所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.6 V和0.4 A。当S断开时，它们的示数各改变0.1 V和0.1 A，求电源的电动势和内电阻。
思路点拨：(1)两表读数增减的分析：
①开关S断开后，外电阻的变化：由R1、R2并联变化为只有R1接入电路，电阻变大；
②两表读数的变化：电流表读数减小，电压表读数变大。
(2)电压表测量的是路端电压，电流表测量的是干路电流，它们之间的关系满足闭合电路欧姆定律， 即U＝E－Ir。
[解析] 当S闭合时， R1、R2并联接入电路，当S断开时，只有R1接入电路，此时路端电压增大、干路电流减小。
当S闭合时，由闭合电路欧姆定律得：
U＝E－Ir，即1.6＝E－0.4r①
当S断开时，只有R1接入电路，由闭合电路欧姆定律得：
U′＝E－I′r，即1.6＋0.1＝E－(0.4－0.1)r②
由①②得：E＝2 V，r＝1 Ω。
[答案] 2 V 1 Ω
闭合电路问题的求解方法
(1)分析电路特点：认清各元件之间的串、并联关系，特别要注意电压表测量哪一部分的电压，电流表测量哪个用电器的电流。
(2)求干路中的电流：若各电阻阻值和电动势都已知，可用闭合电路的欧姆定律直接求出，也可以利用各支路的电流之和来求。
(3)应用闭合电路的欧姆定律解决问题时，应根据部分电路的欧姆定律和电路的串、并联特点求出部分电路的电压和电流。
2．如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是( )
A．电源的电动势为6.0 V
B．电源的内阻为12 Ω
C．电源的短路电流为0.5 A
D．电流为0.3 A时外电阻是1.8 Ω
A [由闭合电路欧姆定律U＝E－Ir得，当I＝0时，U＝E，即图线与纵轴交点表示断路状态，电动势E＝6 V，故A正确。电源的内阻等于图线斜率的绝对值，r＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))＝eq \f(6－5,0.5) Ω＝2 Ω，故B错误。外电阻R＝0时，短路电流为I＝eq \f(E,r)＝eq \f(6,2) A＝3 A，故C错误。电流I＝0.3 A时，路端电压U＝E－Ir＝6 V－0.3×2 V＝5.4 V，则外电阻R＝eq \f(U,I)＝18 Ω，故D错误。]
闭合电路中只要电路的某一部分发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。其分析的一般思路为：
(1)明确电路结构，即电路各元件的连接方式。
(2)明确局部电阻的变化和外电路总电阻R总的变化。
(3)运用I总＝eq \f(E,R总＋r)判断I总的变化。
(4)运用U内＝I总r判断U内的变化。
(5)运用U外＝E－U内判断U外的变化。
(6)运用电学公式定性分析各支路相关量变化。
【例3】 如图所示的电路中，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中( )
A．电压表与电流表的示数都减小
B．电压表与电流表的示数都增大
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大
思路点拨：(1)滑动变阻器的滑动端向下滑动时，滑动变阻器接入电路的电阻减小，总电阻减小。
(2)分析电路的动态变化的一般思路是“先局部后整体再局部”。
A [滑动变阻器R0的滑片向下滑动的过程中，R0接入电路的电阻变小，电路的总电阻变小，总电流变大，电源的内电压变大，外电压变小，电压表的示数变小，R1两端的电压变大，R2两端的电压变小，电流表的示数变小，A正确。]
直流电路的动态分析思路
基本思路是“部分→整体→部分”，即从阻值变化入手，由串、并联规律判知R总的变化情况，再由欧姆定律判知I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况。
3．在如图所示的电路中，电源内阻不可忽略，在调节可变电阻R的阻值过程中，发现理想电压表的示数减小，则 ( )
A．R的阻值变大
B．路端电压不变
C．干路电流减小
D．路端电压和干路电流的比值减小
D [电压表的示数减小，根据串联电路分压规律知电阻R的阻值变小，外电路总电阻变小，由闭合电路欧姆定律知，干路电流增大，电源的内电压增大，则路端电压减小。根据欧姆定律知：路端电压和干路电流的比值等于R与R1的并联阻值，在减小，故A、B、C错误，D正确。]
1．(多选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
BD [电路中电流是由电荷的定向移动形成的，外电路中，电荷在导线中电场的作用下运动，此过程电场力对电荷做正功。根据稳定电流的闭合性和电荷守恒定律，在内电路中，电荷运动方向与电场力的方向相反，电场力对电荷做负功。所以必须有除电场力以外的非静电力做功，使其他形式的能转化为电荷的电势能，所以B、D正确。]
2．一台发电机用0.5 A电流向外输电，在1 min内将180 J的机械能转化为电能，则发电机的电动势为( )
A．6 V B．360 V
C．120 VD．12 V
A [q＝It，E＝eq \f(W,q)＝eq \f(W,It)＝eq \f(180,0.5×60) V＝6 V。]
3．在如图所示的电路中，电阻R＝2.0 Ω，电源的电动势为3.0 V，内电阻r＝1.0 Ω，不计电流表的内阻，闭合开关S后，路端电压为 ( )
A．30 V B．1.5 V C．2.0 V D．1.0 V
C [由闭合电路欧姆定律可知，电路中的电流为：
I＝eq \f(E,R＋r)＝eq \f(3.0,2.0＋1.0) A＝1.0 A，
则路端电压为U＝IR＝1.0×2.0 V＝2.0 V，
故C正确，A、B、D错误。]
4．如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。当滑动变阻器的触头P向下移动时，下列说法正确的是( )
A．外电路的总电阻变小
B．总电流变小
C．a灯变暗
D．c灯变亮
A [分析电路可知，当滑动变阻器的触头P向下移动时，并联电阻变小，外电路总电阻变小，A选项正确；根据闭合电路欧姆定律可知，电路中总电流增大，B选项错误；a灯在干路，干路电流增大，a灯一定变亮，C选项错误；由U＝E－Ir可知，电源的输出电压减小，而a分得的电压增大，故并联部分电压减小，c灯一定变暗，D选项错误。]
对电动势的理解
物理量
电动势E
电压U
物理意义
非静电力做功将其他形式的能转化为电能的本领，表征电源的性质
表示电场力做功将电能转化为其他形式的能的本领，表征电场的性质
定义式
E＝eq \f(W,q)，W为非静电力做的功
U＝eq \f(W,q)，W为电场力做的功
单位
伏特(V)
伏特(V)
联系
电动势等于电源未接入电路时两极间的电压
对闭合电路欧姆定律的理解
几种形式
说明
(1)E＝U＋U内
(1) I＝eq \f(E,R＋r)和U＝eq \f(R,R＋r)E只适用于外电路为纯电阻的闭合电路
(2)I＝eq \f(E,R＋r)
(3)U＝E－Ir (U、I间关系)
(4)U＝eq \f(R,R＋r)E (U、R
间关系)
(2) 由于电源的电动势E和内电阻r不受R变化的影响，从I＝eq \f(E,R＋r)不难看出，随着R的增加，电路中电流I减小
(3) U＝E－Ir既适用于外电路为纯电阻的闭合电路，也适用于外电路为非纯电阻的闭合电路
闭合电路的动态变化
课 堂 小 结
知 识 脉 络
1.静电力做功与非静电力做功的区别。
2．电动势的定义及理解。
3．理解闭合电路的欧姆定律。
4．分析闭合电路的动态变化问题。
