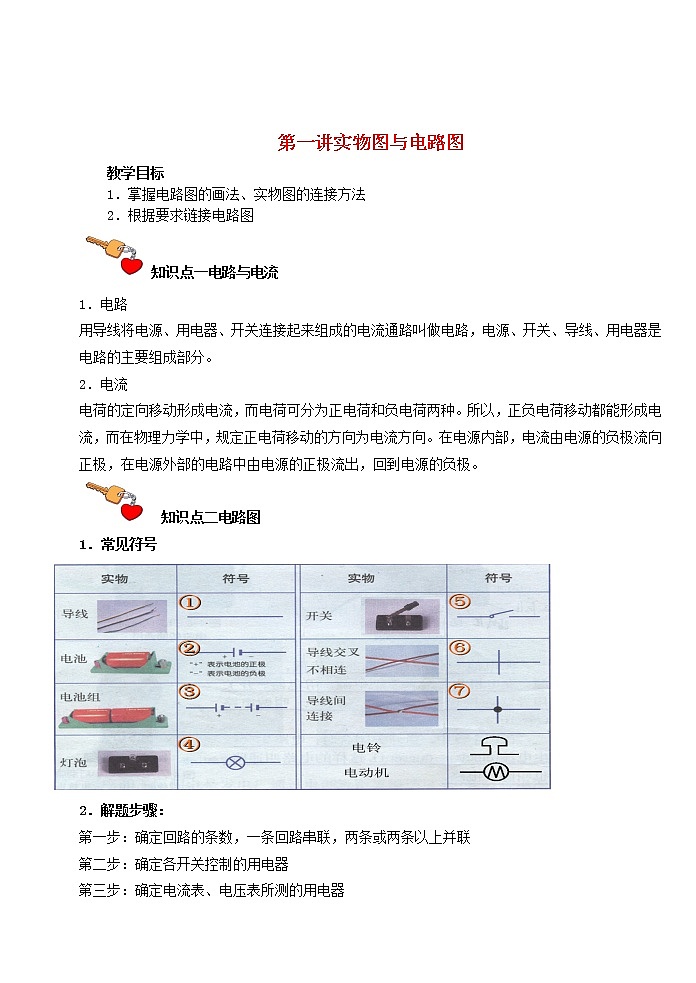

第一讲实物图与电路图

教学目标

1．掌握电路图的画法、实物图的连接方法

2．根据要求链接电路图

知识点一电路与电流

1．电路

用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。

2．电流

电荷的定向移动形成电流，而电荷可分为正电荷和负电荷两种。所以，正负电荷移动都能形成电流，而在物理力学中，规定正电荷移动的方向为电流方向。在电源内部，电流由电源的负极流向正极，在电源外部的电路中由电源的正极流出，回到电源的负极。

知识点二电路图

1．常见符号

1．解题步骤：

第一步：确定回路的条数，一条回路串联，两条或两条以上并联

第二步：确定各开关控制的用电器

第三步：确定电流表、电压表所测的用电器

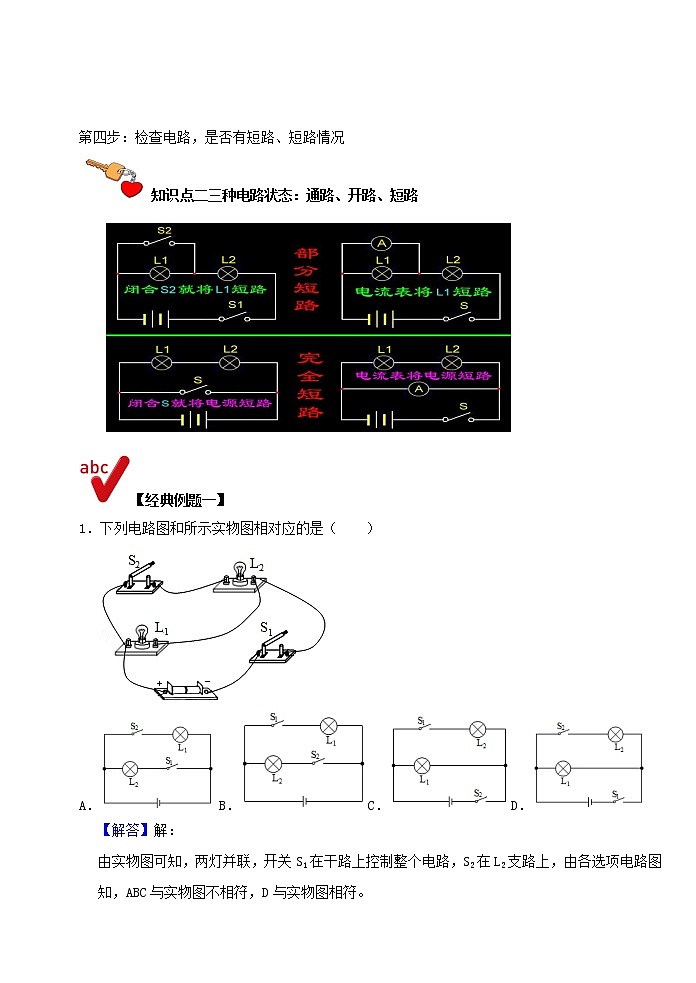

第四步：检查电路，是否有短路、短路情况

2．解题步骤：

第一步：确定回路的条数，一条回路串联，两条或两条以上并联

第二步：确定各开关控制的用电器

第三步：确定电流表、电压表所测的用电器

第四步：检查电路，是否有短路、短路情况

知识点二三种电路状态：通路、开路、短路

【经典例题一】

1．下列电路图和所示实物图相对应的是（　　）

A． B．C．D．

【解答】解：

由实物图可知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。

故选：D。

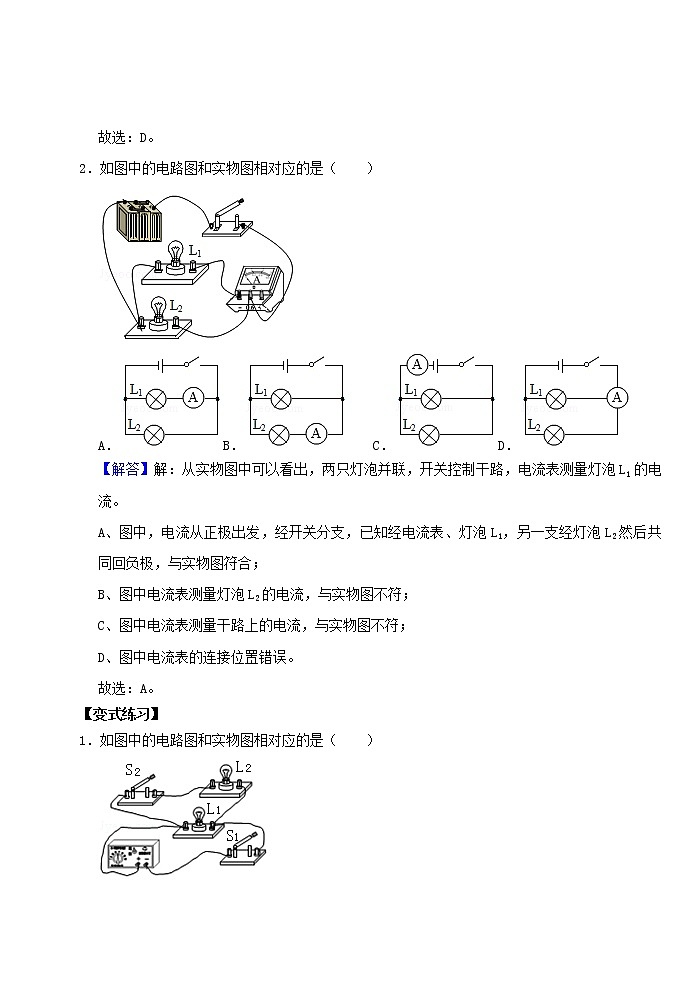

2．如图中的电路图和实物图相对应的是（　　）

A．B． C．D．

【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流。

A、图中，电流从正极出发，经开关分支，已知经电流表、灯泡L1，另一支经灯泡L2然后共同回负极，与实物图符合；

B、图中电流表测量灯泡L2的电流，与实物图不符；

C、图中电流表测量干路上的电流，与实物图不符；

D、图中电流表的连接位置错误。

故选：A。

【变式练习】

1．如图中的电路图和实物图相对应的是（　　）

A．B．C．D．

【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D。

故选：D。

2．下列电路图中，与实物图对应的是（　　）

A．B．C．D．

【解答】解：

由实物图知，两灯并联，S1在L1支路上，S2在L2支路上。

A、图中两灯并联，但开关S2在干路上，与实物图不相符；

B、图中两灯并联，两开关都在干路上，与实物图不相符；

C、图中两灯并联，S1在L1支路上，S2在L2支路上，与实物图相符；

D、图中开关S2将灯泡与S1短路，与实物图不相符。

故选：C。

3．下列电路图中，与实物电路对应的是（　　）

A．B．C．D．

【解答】解：

从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，

A、两只灯泡并联，开关控制干路，电流表测量干路中的电流，故A不合题意；

B、两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，故B符合题意；

C、两只灯泡并联，开关控制干路，电流表测量灯泡L2的电流，故C不合题意；

D、电流表并联在L2两端，将L2短路，电路为L1的简单电路，故D不合题意。

故选：B。

4．如图所示实物图，与其一致的电路图是（　　）

A．B． C．D．

【解答】解：

由实物图可知，开关、电流表、L1、L2依次串联在电源两极上，电压表并联在L1和电流表的两端，故B选项图与实物图一致；

A选项图中，两灯串联，但电压表测L2两端电压，与实物图不一致；

C选项图中，两灯并联，与实物图不一致；

D选项图中，电压表测电源电压，与实物图不一致。

故选：B。

5．下列电路图中，与实物电路对应的是（　　）

A．B．C．D．

【解答】解：

由实物图知，两灯串联，开关控制整个电路，电流表电路中电流，电压表测L1两端电压。

A、图中两灯并联，电流表测干路电流，与实物图不相符；

B、两灯串联，电流表测电路中电流，电压表测L1两端电压，与实物图相符；

C、两灯串联，电流表测电路中电流，电压表测L2两端电压，与实物图不相符；

D、两灯串联，电流表测电路中电流，电压表测电源电压，与实物图不相符。

故选：B。

【经典例题二】

1．请根据图中所示的实物图1，画出对应的电路图2。

【解答】解：

由实物图可知，两灯并联，开关S1在干路上控制整个电路，开关S2在L2支路，由此画出电路图如图所示：

2．如图所示的实物电路，请在空白之处画出对应的电路图。

【解答】解：

由图可知两灯并联，S1在干路上控制整个电路，S2在L1支路上，电流表测干路电流，电路图如图所示：

3．请根据实物图，在框中用笔画出电路图。

【解答】解：由实物图可知，电流从正极出发，经开关、电流表、灯泡、滑动变阻器回到负极，电压表并联在灯泡和滑动变阻器两端，如图所示：

【变式练习】

1．根据实物连接电路画对应电路图。

【解答】解：由实物图可知，两灯并联，开关S在干路上控制整个电路，由此画出电路图如图所示：

2．画出如图所示的实物电路的电路图，并标出相应元件名称（如L1）。

【解答】解：由实物图可知，两灯并联，电流表A2测干路电流，A1测L2支路电流，开关在干路上控制整个电路，电路图如图所示：

3．根据如图所示的电路，把正确的电路图画在虚线框内。

【解答】解：由实物图可知，灯泡L2、L3串联后再与L1并联，开关S在干路上控制整个电路，开关S1在L1支路，由此画出电路图如图所示：

4．请在虚线框内画出实物电路所对应的电路图，并标明各元件对应的字母。

【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，开关S2在L2支路，A1在干路上，A2在L1支路上，由此画出电路图如图所示：

5．如图所示，是一位同学设计的电路，请在右边的方框内画出它的电路图。

【解答】解：

由实物图知，两灯并联，电流表测L1支路的电流，开关K在L1支路上，由此画出电路图如图所示：

6．根据实物图，蓄电池的右边接线柱为正极，画出相应的电路图。（在方框内画图）

【解答】解：

由实物图知，滑动变阻器、灯泡、电流表和开关串联在电路中，电压表并联在灯泡和滑动变阻器的两端，由此画出电路图如图所示：

7．请根据以下实物图在答题卷方框内画电路图。

【解答】解：

由实物图可知，两灯并联，开关S和电流表甲在干路上，电流表乙和开关S1在L2支路上，据此画出电路图，如图所示：

【经典例题三】

1．如图所示，按照如图的电路图，用笔画线代替导线将实物图连接起来。

【解答】解：

由电路图可知，灯泡L1、L2串联，开关控制整个电路，从电源正极开始，按照电流的流径逐个连接到电源负极即可。如图所示：

2．根据图甲所示的电路图连接图乙中的实物电路。

【解答】解：

由电路图可知，两灯泡并联，开关S1控制L1支路，开关S2控制L2支路，根据电路图连接实物电路图；从电源正极出发，先连接其中一个支路，然后再连接另一个支路，实物电路图如图所示：

。

3．根据如图甲所示的电路图，将图乙中的实物用笔画线表示导线，将它们连接起来。（已知L1、L2中的电流分别为0.3A、0.5A）

【解答】解：由电路图可知，两灯泡并联，电流表测干路上的电流，因为L1、L2中的电流分别为0.3A、0.5A，并联电路中干路上的电流等于各支路电流之和，即I＝I1+I2＝0.3A+0.5A＝0.8A＞0.6A，因此电流表应选0～3A量程；开关S1控制干路，开关S2控制L2所在支路；如下图所示：

4．如图所示，已知通过灯泡L1的电流为0.4A，通过灯泡L2的电流为0.5A，试根据电路图将实物图连接起来。

【解答】解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流，

通过灯泡Ll的电流为0.4A，通过灯泡L2的电流为0.5A，所以电流表A1选择0～0.6A量程，

干路电流为I＝I1+I2＝0.4A+0.5A＝0.9A，所以电流表A2选择0～3A量程，根据电路图连接实物图，如图所示：

故答案为：实物图如图所示。

5．请根据下图的电路图连接情况画出相应实物图。

【解答】解：

由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测通过灯泡L1的电流，开关S接在干路中，开关S1串联在L2支路中，根据电路图连接实物电路，从电源正极出发，把电源、开关S、灯泡L1、电流表A2、电流表A1串联接入电路，回到电源负极，联接入电路，回到电源负极，然后把灯L2开关S1串联后并联在L1与A2串联电路两端，最后再把电压表并联在L2开关S1串联后的电路两端，电源由两节干电池组成，电源电压为3V，所以电压表选择0～3V量程，小灯泡的电阻在10Ω左右，电路中的总电流在0.6A左右，所以电流表选择0～0.6A量程，实物电路图如图所示：

6．如图所示的电路，请按电路图将图乙中的元件正确连接起来。

【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联开关S2、电流表A1开始分支，一支经灯泡L1、开关S1；另一支经电流表A2、灯泡L2，然后共同回负极，电压表并联在开关S1和灯泡L1两端，如下图所示：

【经典例题四】

1．请将以下电学元件，按要求连接电路，要求：将两灯并联，开关S1控制灯L1，开关S2控制灯L2，开关S控制整个电路，并画出对应的电路图。

【解答】解：由题意可知，两灯泡并联，S1位于L1的支路，S2位于L2支路，开关S位于干路，实物图的连接和电路图如下图所示：

2．在图中，用笔画线表示导线来连接实物图，要求：滑动变阻器滑片P向左移动时，L2变亮，L1亮度不变。

【解答】解：由滑动变阻器滑片P向左移动时，L2变亮，L1亮度不变可知，两灯泡互不影响，为并联。变阻器与灯泡L2串联，在连接时要选择A接线柱和上方任一接线柱，如图所示。

3．请在图中用笔画线代替导线，按要求连接电路并画出电路图要求：①开关S同时控制两盏电灯；②电灯L1、L2并联；③开关S1控制L1，开关S2控制L2；④所画导线不能交叉。

【解答】解：经分析可知，两灯泡并联，开关S位于干路，开关S1位于L1支路支路，开关S2位于L2支路支路，如下图所示：

4．小艾同学在做“用电流表探究串并联电路中电流的规律”的实验时，将实验桌上的器材连成如图所示电路，当他用开关试触时，发现三个灯泡均不亮，电流表指针也不偏转。

（1）说明发生这种现象的原因；

（2）请你只拆去一根导线，使闭合开关后三个灯泡同时发光；

（3）画出拆去导线后的电路图。

【解答】解：（1）分析电路，从电源的正极开始流出的电流，经开关后，沿三灯之间的导线直接回到电源的负极，发生短路，所以电流表无示数。

（2）将L3左端接线柱与L2右端接线柱之间的导线去掉即可，如图所示：

（3）根据拆去导线后的实物图可知，电流从正极出发经开关分三支，一支流向灯泡L3，一支流向灯泡L2，一支流向L1、电流表，然后共同回负极，如图所示：

5．现有小灯泡L1和L2，开关S1和S2，电源和导线若干，请在虚线框内设计一个电路图同时满足下列要求。

（1）只闭合开关S1，L1和L2均发光；

（2）只闭合开关S2，L1和L2均不发光；

（3）闭合开关S1和S2，L1发光，L2不发光。

请画出电路图，并在图中连接处对应的实物图。

【解答】解：经分析可知，两灯泡串联，S1控制整个电路，S2与灯泡L2并联，电路图和实物图的连接如下图所示：

6．根据要求设计电路，画出电路图，并根据电路图连接实物图。有三个开关，S1，S2，S3，两只灯泡。两只安培表，一只电压表。要求：闭合S1，S2，灯泡都不亮；闭合S1，S3，L2亮；闭合S2，S3，L1亮；A1测量L1电流；A2测量L1，L2总电流。电压表测量L2电压。

【解答】解：

闭合S1，S2，灯泡都不亮；闭合S1、S3，L2亮；闭合S2、S3，L1亮。

说明两灯不论哪个亮都要闭合S3，而两灯都能单独工作，由此可知两灯并联，S3控制干路，S1控制L2，S2控制L1；

A1测量L1电流，所以A1在L1支路上；A2测量L1，L2总电流，所以A2在干路上。电压表测量L2电压，应与L2并联。由此画出电路图，并连接实物，注意实物连接要与电路图一致。

；。
