初中物理粤沪版九年级上册第十三章 探究简单电路13.3 怎样认识和测量电流当堂检测题

这是一份初中物理粤沪版九年级上册第十三章 探究简单电路13.3 怎样认识和测量电流当堂检测题，共10页。试卷主要包含了在电学实验操作中错误的是等内容，欢迎下载使用。

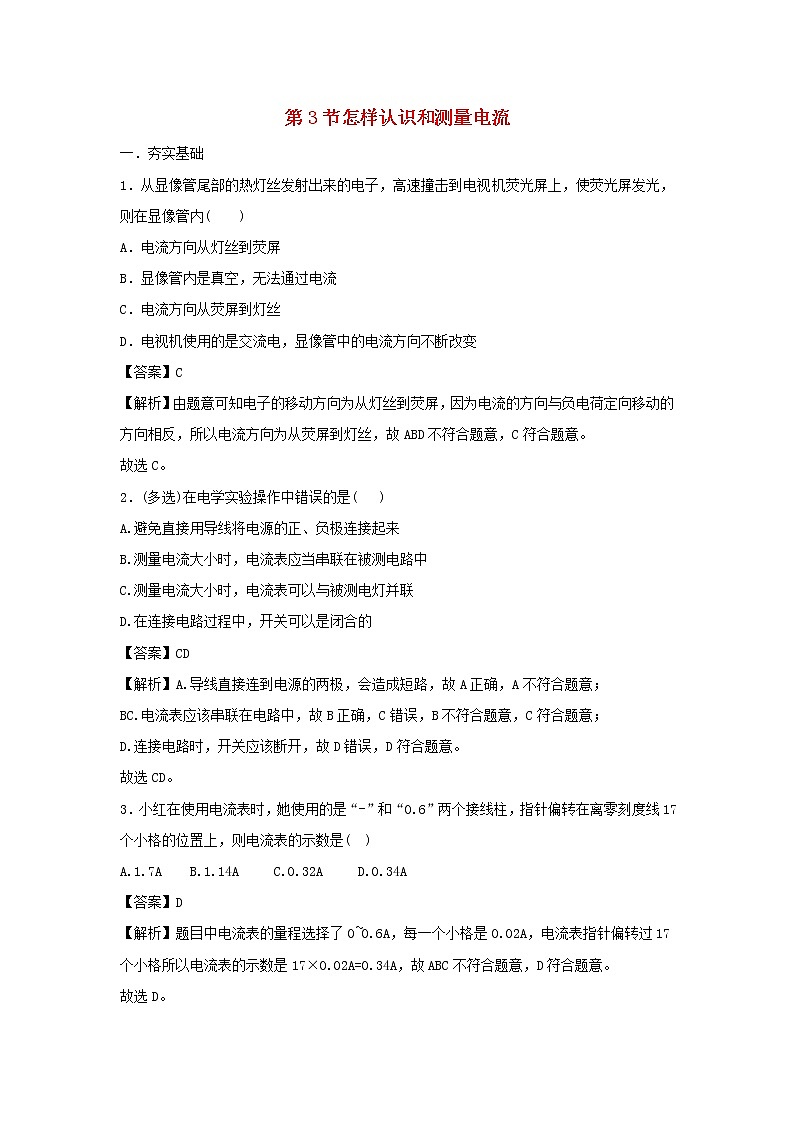

一．夯实基础


1．从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内( )


A．电流方向从灯丝到荧屏


B．显像管内是真空，无法通过电流


C．电流方向从荧屏到灯丝


D．电视机使用的是交流电，显像管中的电流方向不断改变


【答案】C


【解析】由题意可知电子的移动方向为从灯丝到荧屏，因为电流的方向与负电荷定向移动的方向相反，所以电流方向为从荧屏到灯丝，故ABD不符合题意，C符合题意。


故选C。


2．(多选)在电学实验操作中错误的是( )


A.避免直接用导线将电源的正、负极连接起来


B.测量电流大小时，电流表应当串联在被测电路中


C.测量电流大小时，电流表可以与被测电灯并联


D.在连接电路过程中，开关可以是闭合的


【答案】CD


【解析】A.导线直接连到电源的两极，会造成短路，故A正确，A不符合题意；


BC.电流表应该串联在电路中，故B正确，C错误，B不符合题意，C符合题意；


D.连接电路时，开关应该断开，故D错误，D符合题意。


故选CD。


3．小红在使用电流表时，她使用的是“-”和“0.6”两个接线柱，指针偏转在离零刻度线17个小格的位置上，则电流表的示数是( )





【答案】D


【解析】题目中电流表的量程选择了0~0.6A，每一个小格是0.02A，电流表指针偏转过17个小格所以电流表的示数是17×0.02A=0.34A，故ABC不符合题意，D符合题意。


故选D。

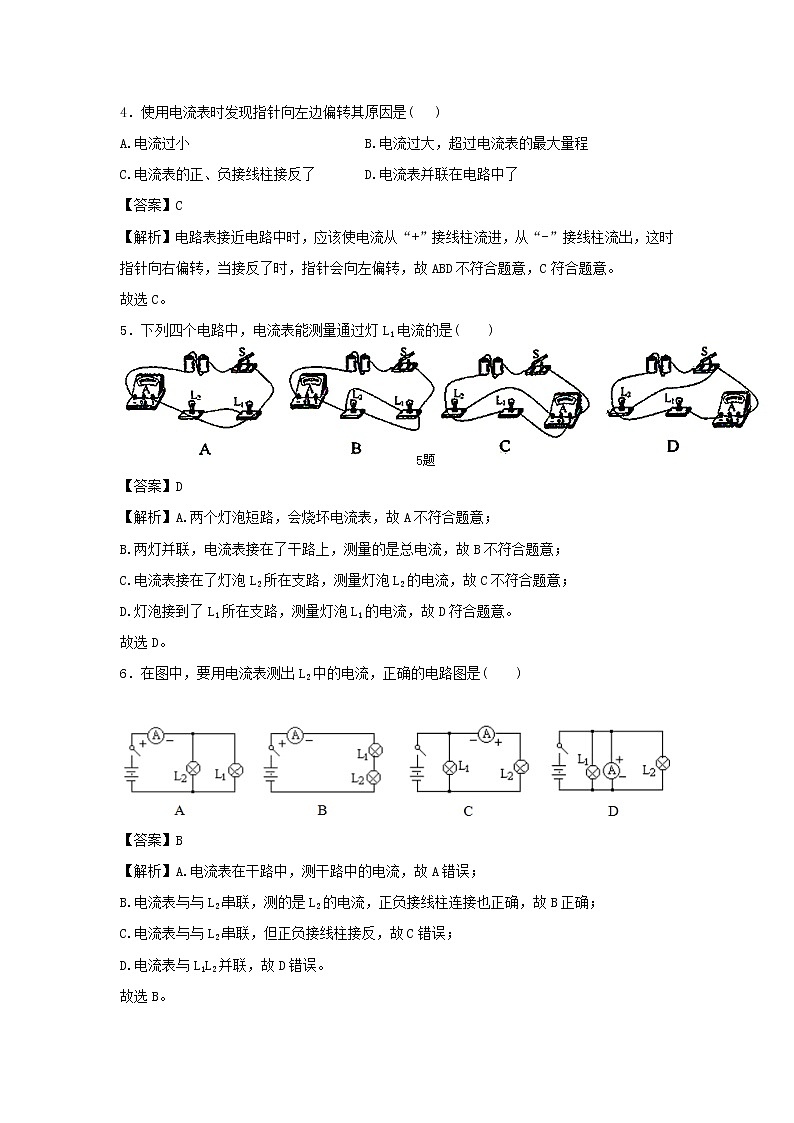

4．使用电流表时发现指针向左边偏转其原因是( )


A.电流过小 B.电流过大，超过电流表的最大量程


C.电流表的正、负接线柱接反了 D.电流表并联在电路中了


【答案】C


【解析】电路表接近电路中时，应该使电流从“+”接线柱流进，从“-”接线柱流出，这时指针向右偏转，当接反了时，指针会向左偏转，故ABD不符合题意，C符合题意。


故选C。


5．下列四个电路中，电流表能测量通过灯L1电流的是( )





【答案】D


【解析】A.两个灯泡短路，会烧坏电流表，故A不符合题意；


B.两灯并联，电流表接在了干路上，测量的是总电流，故B不符合题意；


C.电流表接在了灯泡L2所在支路，测量灯泡L2的电流，故C不符合题意；


D.灯泡接到了L1所在支路，测量灯泡L1的电流，故D符合题意。


故选D。


6．在图中，要用电流表测出L2中的电流，正确的电路图是( )





【答案】B


【解析】A.电流表在干路中，测干路中的电流，故A错误；


B.电流表与与L2串联，测的是L2的电流，正负接线柱连接也正确，故B正确；


C.电流表与与L2串联，但正负接线柱接反，故C错误；


D.电流表与L1L2并联，故D错误。


故选B。

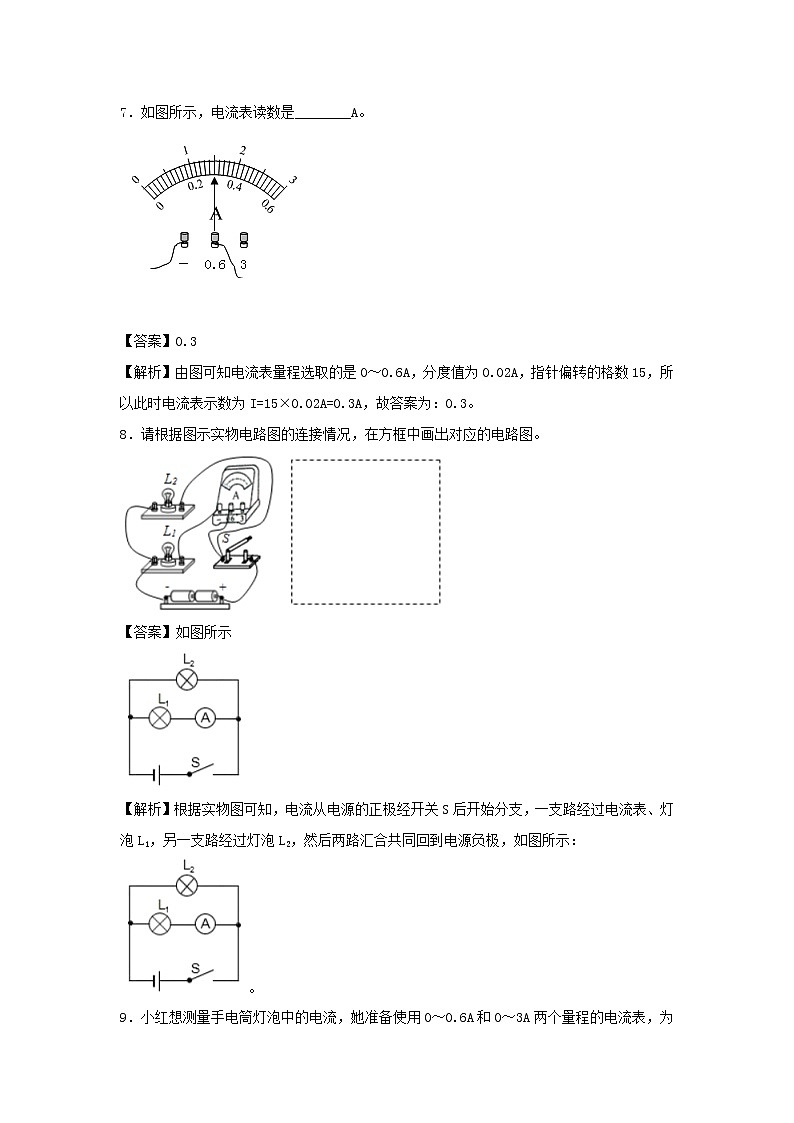

7．如图所示，电流表读数是________A。








【答案】0.3


【解析】由图可知电流表量程选取的是0～0.6A，分度值为0.02A，指针偏转的格数15，所以此时电流表示数为I=15×0.02A=0.3A，故答案为：0.3。


8．请根据图示实物电路图的连接情况，在方框中画出对应的电路图。





【答案】如图所示





【解析】根据实物图可知，电流从电源的正极经开关S后开始分支，一支路经过电流表、灯泡L1，另一支路经过灯泡L2，然后两路汇合共同回到电源负极，如图所示：


。


9．小红想测量手电筒灯泡中的电流，她准备使用0～0.6A和0～3A两个量程的电流表，为了安全，她应先选用量程进行试触，发现电流表的指针偏转得很小，为了精确，她应该改用量程。


【答案】0~3A；0~0.6A


【解析】为了安全应选用电流表的较大量程进行试触，根据指针的偏转情况选择合适的量程。小红先用较大量程试触，发现电流表指针偏转很小，为了测量精确，应该选用较小量程。


10．在“用电流表测电流”的实验中，某同学连接的电路如图所示。


(1)闭合开关，观察到灯泡L1和L2的发光情况是。


(2)针对上述的现象，该电路存在的问题是。








【答案】灯泡L2发光，L1不发光；L1被短路，电流表A2的接线柱接反


【解析】电流表相当于导线，从实物图可知，导线直接接到了灯泡L1的两端，则导致L1短路，所以灯泡L2发光，L1不发光；该电路存在的问题是：①L1被短路，②电流表A2的接线柱接反。


二．提升训练


1．如图所示，下列用电器的额定电流最接近5A的是( )





【答案】D


【解析】同学们应掌握生活中家用电器的电流估值，家用电冰箱、电压力锅属于大电流电器。本题到后面学习了电功率后还可通过估算功率来估算电流。故ABC不符合题意，D符合题意。


故选D。


2．如图所示，能直接测量通过灯L2电流的电路是( )





【答案】C


【解析】A.图中两灯泡并联，电流表测干路电流，故A不符合题意；


B.图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接反了，故B不符合题意；


C.图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C符合题意；


D.图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D不符合题意。


故选C。


3．如图所示，当开关K闭合后，电流表( )


A.A1表损坏 B.A2表损坏 C.A1和A2表都损坏 D.A1和A2表都不损坏





【答案】B


【解析】由于电流表A2直接连到了电源两极上，当开关闭合后构成短路，电流表A2可能会由于电流过大而烧坏。而在灯泡和A1支路上几乎无电流通过，所以灯泡不亮，A1无示数更不会损坏，故ACD不符合题意，B符合题意。


故选B。


4．小旋使用电流表测电路中的电流，试触时，发现指针不动。在分析原因时，她作出了如下判断，其中可能正确的是( )


A.电流表的量程选小了 B.电流表的量程选大了


C.电流表的“+”“-”接线柱接反了 D.电路中某处断路


【答案】D


【解析】试触时指针不动，表明电路中无电流，因此，电路可能的故障是断路。若量程过小，指针的偏转角度应很大；若量程选大了，指针也会有较小角度的转动；若接线柱接反了，指针会反向偏转，故ABC不符合题意，D符合题意。


故选D。


5．在如图所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是( )。


A．abc为用电器，d是电流表 B．acd为用电器，b是电流表


C．bcd为用电器，a是电流表 D．abd为用电器，c是电流表





【答案】B


【解析】假设a是电流表，其余三个是用电器，则会造成短路；假设c或d是电流表，则会造成局部短路；因此只有b是电流表，其它三个是用电器才能符合题意，故ACD错误，ACD不符合题意，B正确，B符合题。


故选B。


6．读出如图所示的电流表的示数：甲表的示数_____；乙表的示数_____。





【答案】1.7A；0.46A


【解析】读数时要先看电流表的量程，0-3A的量程每小格是0.1A，0~0.6A量程，每小格是0.02A。


7．如图1所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图2所示，电流表的示数为A。





【答案】L2；0.28


【解析】由图1可知，两灯泡并联，电流表与灯泡L2串联，所以电流表测量L2支路的电流；由图2可知：电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A。


8．如图所示的电路，开关闭合时电流表(甲)测量的是通过 (选填“L1”“L2”或“L1和L2”)的电流；电流表(乙)测量的是通过(选填“L1”“L2”或“L1和L2”)的电流；L1和L2两只灯泡是(选填“串联”或“并联”)关系。





【答案】L2；L1和L2L1和L2；并联


【解析】如图所示的电路，分析电流的流向可知：开关闭合后，电流经过开关分为两路，一部分经过电流表甲流向灯泡L2再流向电流表乙，另一部分经灯泡L1再流向电流表乙，所以电流表乙测的是干路上的电流电流表甲测量L2的电流。


9．在如图所示的电路中，①、②、③是三个可以连接电流表的位置，若不连电流表，则电路的该处视为断开。闭合开关S后，若两个灯泡串联，则电路中是电流表；若两个灯泡并联，则______是电流表；若______是电流表，则会损坏电源和电流表(填相应位置的数字)。若②、③是电流表，①断开，则将开关S闭合后可以观察到的现象是________。


【答案】②；①、③；①、②；灯泡L1亮，L2不亮


【解析】电流表在电路中可以看成导线，题中若要两灯串联电流路径只有一条，从电源正极出发，经过②、L2、L1流到电源负极。所以②处连接电流表；若两灯并联，电流路径有两条，从电源正极出发，经过③分成两路，一路经过L1回答电源负极，一路经过L2和①回到电源负极，所以如果要使两灯并联①、③是电流表；电流从电源的正极出发，经过②、①回到电源负极，没有经过用电器，导线直接连到电源的正、负极，造成短路损坏电源、电流表；若②、③是电流表，①断开，则将开关S闭合后电流从电源的正极经过③和L1回到电源负极，灯泡L2被短路。


10．在用电流表测电流的实验中：


(1)电流表应先用量程试触；


(2)若某同学连接的电路如图甲所示，则电流表测的是灯的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；


(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；


(4)若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是。


A．电流表内部开路 B．开关处接触不良


C．电流表被短路 D．电源供电不足





【答案】(1)0～3A(大量程)；(2)L2；460；(3)电路图如图所示；(4)C





【解析】(1)连接电路时，开关应断开，电流表应先用0～3A大量程试触；(2)由电路图可知，电流表与灯L2串联，测L2的电流；由图乙所示电流表可知，其量程为0～0.6A，分度值是0.02A，示数为0.46A=460mA；


(3)把电流表串联接入电路，测干路电流，电路图如图所示；(4)灯泡不亮，可能是灯泡短路或电路存在断路造成的；


A、如果电流表内部开路，电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故A错误；


B、开关处接触不良，电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故B错误；


C、电流表被短路，电流表指针不偏转，但灯泡发光，故C正确；


D、电源供电不足，电流表指针偏转，灯泡不发光，故D错误；故选C。
