第一部分 第十三章，第二课时 电流和电压—2021届广东物理（沪粤版）中考复习课件
展开

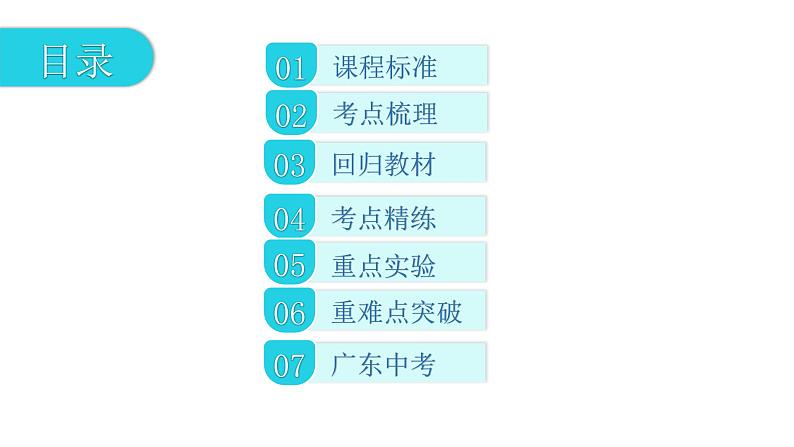

这是一份第一部分 第十三章，第二课时 电流和电压—2021届广东物理（沪粤版）中考复习课件，共21页。PPT课件主要包含了课程标准，回归教材，考点梳理，考点精练，重难点突破，广东中考，重点实验，定向移动，正电荷定向，电流表等内容，欢迎下载使用。

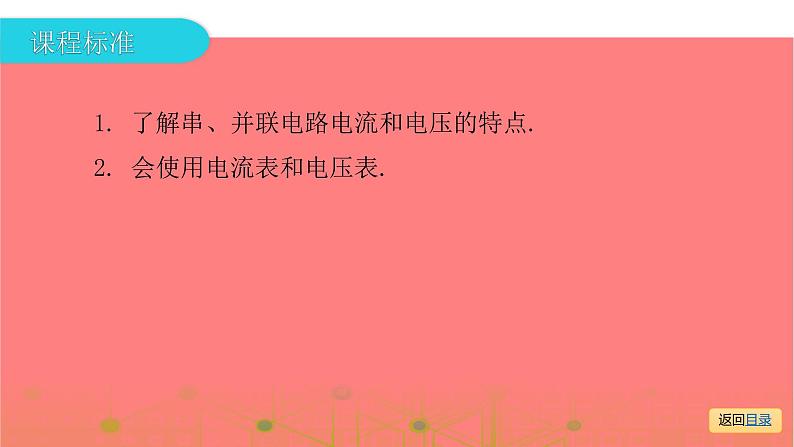

1. 了解串、并联电路电流和电压的特点.2. 会使用电流表和电压表.

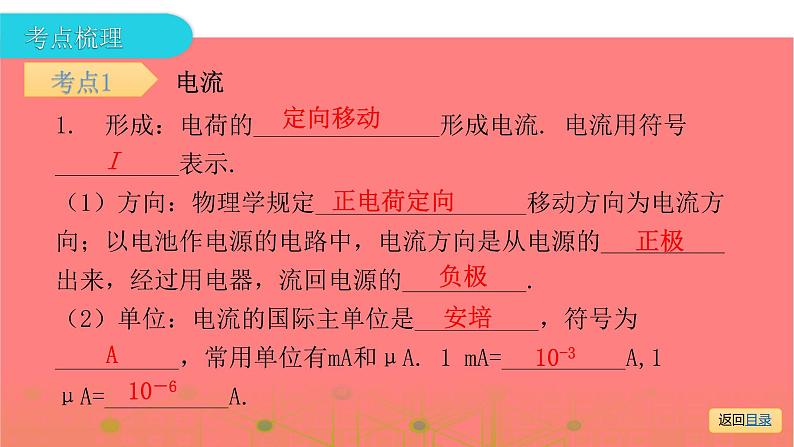

1. 形成：电荷的_______________形成电流. 电流用符号__________表示. （1）方向：物理学规定_________________移动方向为电流方向；以电池作电源的电路中，电流方向是从电源的__________出来，经过用电器，流回电源的__________. （2）单位：电流的国际主单位是__________，符号为__________，常用单位有mA和μA. 1 mA=__________A,1 μA=__________A.

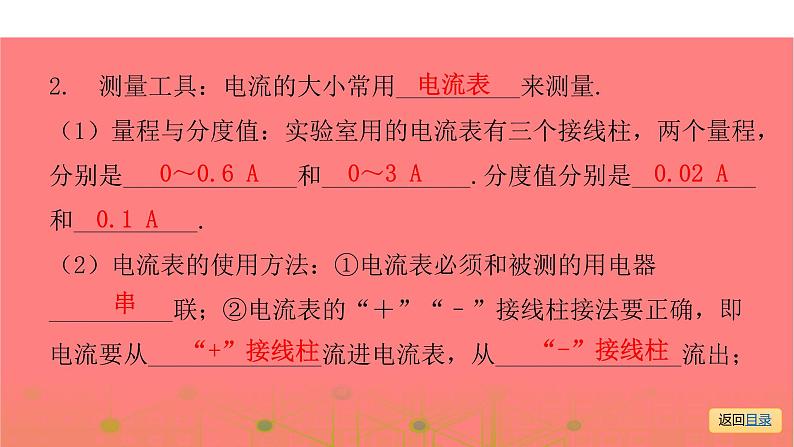

2. 测量工具：电流的大小常用__________来测量. （1）量程与分度值：实验室用的电流表有三个接线柱，两个量程，分别是______________和____________.分度值分别是__________和__________.（2）电流表的使用方法：①电流表必须和被测的用电器__________联；②电流表的“＋”“–”接线柱接法要正确，即电流要从______________流进电流表，从_______________流出；

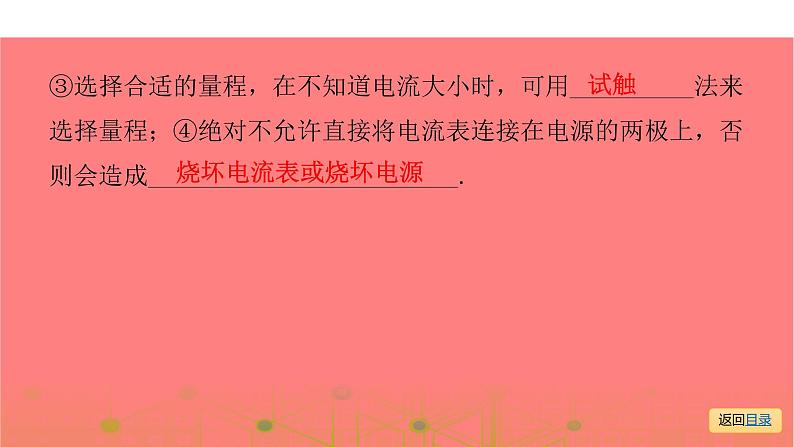

③选择合适的量程，在不知道电流大小时，可用__________法来选择量程；④绝对不允许直接将电流表连接在电源的两极上，否则会造成_________________________.

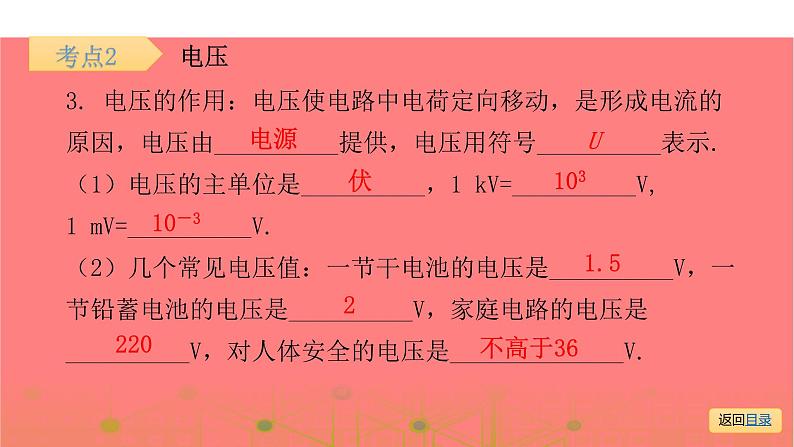

3. 电压的作用：电压使电路中电荷定向移动，是形成电流的原因，电压由__________提供，电压用符号__________表示. （1）电压的主单位是__________，1 kV=__________V,1 mV=__________V. （2）几个常见电压值：一节干电池的电压是__________V，一节铅蓄电池的电压是__________V，家庭电路的电压是__________V，对人体安全的电压是______________V.

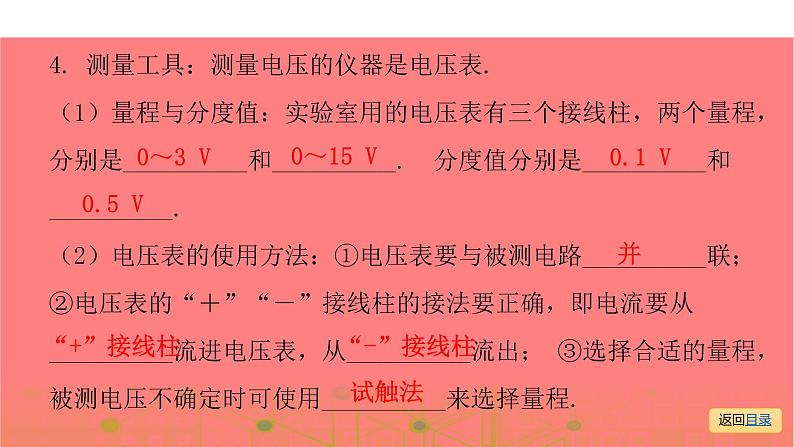

4. 测量工具：测量电压的仪器是电压表.（1）量程与分度值：实验室用的电压表有三个接线柱，两个量程，分别是__________和__________. 分度值分别是__________和__________.（2）电压表的使用方法：①电压表要与被测电路__________联；②电压表的“＋”“－”接线柱的接法要正确，即电流要从__________流进电压表，从__________流出； ③选择合适的量程，被测电压不确定时可使用__________来选择量程.
5. 实验室常用的电压表与电流表对比:
6. 串、并联电路的电压规律：(1)串联电路的电压规律：串联电路两端的总电压等于___________________________，写成公式是_________________.(2)并联电路的电压规律：并联电路中，______________________________________，写成公式为_________.
各部分电路两端的电压之和
7. 串、并联电路的电流规律：（1）串联电路的电流规律：串联电路中，__________________，写成公式__________.（2）并联电路的电流规律：并联电路中， 干路电流等于各支路电流__________，写成公式____________________.
1. （YH九上P67自我评价与作业4改编）在下列所示的电路中，能用电压表正确测出灯L1两端电压的是 ( )
2. （YH九上P70自我评价与作业1改编）如图1-13-12所示，探究并联电路中的电流关系时，用电流表测出A、B、C三处的电流分别为IA＝0.5 A，IB＝0.3 A，IC＝0.2 A，在表格中记录数据后，下一步首先应该做的是 （ )A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流
3. （YH九上P62自我评价与作业1改编）如图1-13-13所示电路，研究串联电路中电流的特点. 实验时电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是( )A. 电流表的缘故B. 灯泡L1和L2的亮度不同C. 电路中的电流减小了D. 灯泡L1和L2在电路中的位置
4. （YH九上P59自我评价与作业4改编）如图1－13－14所示，当使用“3”和“－”两个接线柱时，甲、乙两电流表的示数分别是__________A和__________A. 若指针位置不变，改接“0.6”和“－”两个接线柱，甲、乙两电流表的示数分别是__________A和__________A.
5. （YH九上P70自我评价与作业2改编）如图1-13-15是某同学测小灯泡L2两端电压的电路图，请指出图中的两处错误：（1）_________________________________.（2）__________________________________.
电压表正负接线柱接反了
【例1】如图所示，能直接测量通过灯L1的电流的电路是（ ）
考点点拨：电流表在电路中可看作导线，与被测用电器串联，使用前应注意校零，连接时正负接线柱不能接反，并选择合适量程，读数时要根据所选量程读取.
1. 如图1-13-16甲所示的电路，当开关S闭合后，电流表测量的是通过__________(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图1-13-16乙所示，电流表的示数为__________A.
2. 在如图1-13-17中的空缺处，分别填入电流表和电池组的符号，使之成为一个完整的电路，图中箭头表示电流方向.
［10年10考：2011年(计算)、2012年(实验)、2013年(实验)、2014年(选择)、2015年(实验)、2016年(实验)、2017年(选择)、2018年(填空)、2019年(实验)、2020年(实验)考查］【例2】如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不可直接测出L1两端电压的电路图是 （ ）
考点点拨：电压表在电路中可看作断路，与被测用电器并联. 使用前应注意校零，连接时正负接线柱不能接反，并选择合适量程，读数时要根据所选量程读取.
3. 要测量小灯泡两端的电压，下图中电压表接法正确的是（ ）
4. 小明在实验室里连接了如图1-13-18所示的电路，对此电路的认识，正确的是 （ ）A. 小灯泡并联，电压表测电源电压B. 小灯泡串联，电压表测L2两端的电压C. 若灯L1短路，则电压表示数为零D. 若灯L2短路，则电压表示数为3 V
［10年10考：2011年(填空)、2012年(填空)、2013年(实验)、2014年(实验)、2015年(选择)、2016年(综合)、2017年(计算)、2018年(填空)、2019年(填空)、2020（实验）考查］【例3】如图1-13-19甲所示的电路.当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图1-13-19乙所示，则通过灯L1的电流为__________A.
考点点拨：先判断电流表或电压表所测的对象是哪个电路元件或哪段电路，指针所指位置若相同，则两电表选择的量程可能不同.
5. 如图1-13-20所示电路，开关闭合后两灯发光. 以下说法正确的是 （ ）A. 电压表V的示数一定等于V1的示数B. 电压表V的示数一定大于V1的示数C. 电流表A的示数一定等于A1的示数D. 电流表A的示数一定等于A1的示数的2倍
6. 如图1-13-21甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图1-13-21乙所示，则电阻R1和R2两端的电压分别为（ ）A. 8 V,2 VB. 10 V,2 VC. 2 V,8 VD. 2 V,10 V
【例1】为了“探究串联电路中电流的特点”，三个探究小组的同学选用不同规格的灯泡来验证. 所接电路图如图1-13-24甲所示.
（1）根据电路图连接好图1-13-24乙所示实物图电路.（2）在连接电路时，开关应该__________.（3）第一小组的同学实验时根据电流表A1指针的偏转角度较A2的小，如图1-13-24丙所示，他们判断“串联电路中各处的电流不等”. 请你指出造成他判断错误的原因是_____________________
电流表所选的量程不同.
（4）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大. 下列说法正确的是 （ )A. 灯L2中的电流较大，所以灯L2更亮B. 电流从电源正极出来先通过灯L2，所以灯L2更亮C. 两灯中的电流相等，亮度不同是由于两灯规格不同所致
（5）第三小组同学闭合开关S后，发现灯L1发光，灯L2不发光. 同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但灯L2中电流比灯L1中电流小. 以上猜想中正确的是__________（填序号）.
（6）第一组通过多次实验得到电流表示数如下表，由此可总结出实验结论：串联电路中，__________________________.
(7)拆掉电流表后,小红用电压表并联到AB两点之间，用来探究串联电路中电压的规律，所接电路图如图1-13-25所示. 闭合开关S后,发现两灯都不亮,电压表有明显偏转. 请你分析,电路出现的故障可能是灯L1__________(填“开路”或“短路”). 排除故障后,小红分别测出AB、BC和AC间的电压并记录在下表中,由此可知实验中所用电源是______节干电池串联而成的. 分析表中数据,在误差允许的范围内,可得出串联电路中电压的规律:______________________________________________.
串联电路中总电压等于各部分电路电压之和
(8)得出结论后，小红认为实验数据还存在些不足之处，请你帮她分析出两点不足：①_________________________________________;②_________________________________________.(9) 小红用电压表测量L1两端的电压后，将电压表V1左端的导线从A处改接到C处，来测量L2两端的电压，这样能测出L2两端的电压吗？为什么？____________________________________________
实验次数太少，存在偶然性
未使用不同规格的灯泡进行多次实验
不能，电压表的正负接线柱会接反.
【例2】为了“探究并联电路中电流的特点”，小薇设计了如图1-13-26甲所示的电路进行实验.
（1）小薇根据电路图连好了实物电路，闭合开关，发现电流表指针偏向零刻度线左方，造成这一现象的原因是_____________________________；改进办法是____________________________________________________
（2）连接电路后，两灯泡都亮，由于连接线较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行，请你在表中空格内填写“可行”或“不可行”.
（3）先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是灯L1__________（填“断路”或“短路”）.（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图1-13-26中乙、丙、丁所示，可读出I1=__________，I2=__________，I=__________.根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系：__________（写出关系式即可）.
（5）为了验证结论的普遍性，可以采用___________________________________________________方法继续实验进行验证. (6)拆掉电流表后,小亮为探究并联电路中电压的规律，所接电路图如图1-13-27甲所示. 三个电压表示数相同,如图1-31-27乙所示，其值为__________.根据这组数据,该小组得出并联电路中电压的规律：______________________________________________________________.
【例1】如图1-13-28所示的电路中，当开关S闭合时，电压表测的是 （ ）A. 灯L2两端的电压B. 电源的电压 C. 灯Ll两端的电压D. 灯L2和电源两端的电压.
考点点拨：分析电压表的测量对象时，首先把电压表作为开路处理，分析用电器的连接方式；然后分析电压表与哪部分并联，电压表就测哪部分的电压. 电流表的测量对象是与电流表串联的路径.
1. 用电压表测灯L1两端的电压，下图中电路正确的是（ ）
2. 某同学连接的电路如图1-13-29所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为__________，L2两端的电压为__________.
【例2】如图1-13-30所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________（填“电流”或“电压”）表，乙表测的是通过__________的__________（填“电流”或“电压”）.
考点点拨：识别电表类型时，把握两点：一是电流表当作导线，串联在电路中；二是电压表当作开路，并联在电路两端.
3. 在图1-13-31中的○里填上适当的电表符号，使电阻R1与R2成为串联电路.
4. 在如图1-13-32所示电路的〇里填上适当的电表符号，使之成为正确的电路，且两灯泡并联.
5. 在图1-13-33中的〇里填上适当的电表符号,使灯泡L1、L2都能工作.
1. （2020年，节选)如图1-13-34所示，图甲中电压表的分度值为__________V，读数为__________V；若使用前出现如图乙所示的情况，则原因是_________________.
2. （2020年，节选）小明家的台灯是通过电位器来调节亮度的. 他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图1-13-35所示的电路进行探究. 已知电源电压为4 V并保持不变，电压表(0～3 V)2个，电流表(0～0.6 A)1个，滑动变阻器规格为“20 Ω1 A”，小灯泡L标有“2.5 V1.25 W”字样（忽略温度对灯丝电阻的影响）. 则电路中a是__________表，b是__________表.
3. （2019年）如图1-13-36所示，图甲中电流表的读数为__________A，图乙中电压表的读数为__________V. 4. （2018年）如图1-13-37甲所示，闭合开关时，电压表示数如图1-13-37乙所示为__________V.
5. （2016年）如图1-13-38所示，电流表的示数是__________A，电压表的示数是__________V.
6. （2013年）阅读下面的短文，回答问题.热电偶图 把两种不同材料的导线（如铁线和铜线）组成如图1-13-39所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶.实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A和B 间的温度差的大小有关，温度差越大，回路电流越大.
（1）①其他条件不变，只将铁丝换成铜丝，电路电流__________.②其他条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流__________.③其他条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流__________.（均填“变大”“变小”“不变”或“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由__________能转化而来.（3）热电偶电路可以把温度信号换成__________信号，利用这种性质可以把热电偶做成__________（写出一种应用）.
1. 了解串、并联电路电流和电压的特点.2. 会使用电流表和电压表.
1. 形成：电荷的_______________形成电流. 电流用符号__________表示. （1）方向：物理学规定_________________移动方向为电流方向；以电池作电源的电路中，电流方向是从电源的__________出来，经过用电器，流回电源的__________. （2）单位：电流的国际主单位是__________，符号为__________，常用单位有mA和μA. 1 mA=__________A,1 μA=__________A.
2. 测量工具：电流的大小常用__________来测量. （1）量程与分度值：实验室用的电流表有三个接线柱，两个量程，分别是______________和____________.分度值分别是__________和__________.（2）电流表的使用方法：①电流表必须和被测的用电器__________联；②电流表的“＋”“–”接线柱接法要正确，即电流要从______________流进电流表，从_______________流出；
③选择合适的量程，在不知道电流大小时，可用__________法来选择量程；④绝对不允许直接将电流表连接在电源的两极上，否则会造成_________________________.
3. 电压的作用：电压使电路中电荷定向移动，是形成电流的原因，电压由__________提供，电压用符号__________表示. （1）电压的主单位是__________，1 kV=__________V,1 mV=__________V. （2）几个常见电压值：一节干电池的电压是__________V，一节铅蓄电池的电压是__________V，家庭电路的电压是__________V，对人体安全的电压是______________V.
4. 测量工具：测量电压的仪器是电压表.（1）量程与分度值：实验室用的电压表有三个接线柱，两个量程，分别是__________和__________. 分度值分别是__________和__________.（2）电压表的使用方法：①电压表要与被测电路__________联；②电压表的“＋”“－”接线柱的接法要正确，即电流要从__________流进电压表，从__________流出； ③选择合适的量程，被测电压不确定时可使用__________来选择量程.
5. 实验室常用的电压表与电流表对比:
6. 串、并联电路的电压规律：(1)串联电路的电压规律：串联电路两端的总电压等于___________________________，写成公式是_________________.(2)并联电路的电压规律：并联电路中，______________________________________，写成公式为_________.
各部分电路两端的电压之和
7. 串、并联电路的电流规律：（1）串联电路的电流规律：串联电路中，__________________，写成公式__________.（2）并联电路的电流规律：并联电路中， 干路电流等于各支路电流__________，写成公式____________________.
1. （YH九上P67自我评价与作业4改编）在下列所示的电路中，能用电压表正确测出灯L1两端电压的是 ( )
2. （YH九上P70自我评价与作业1改编）如图1-13-12所示，探究并联电路中的电流关系时，用电流表测出A、B、C三处的电流分别为IA＝0.5 A，IB＝0.3 A，IC＝0.2 A，在表格中记录数据后，下一步首先应该做的是 （ )A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流
3. （YH九上P62自我评价与作业1改编）如图1-13-13所示电路，研究串联电路中电流的特点. 实验时电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是( )A. 电流表的缘故B. 灯泡L1和L2的亮度不同C. 电路中的电流减小了D. 灯泡L1和L2在电路中的位置
4. （YH九上P59自我评价与作业4改编）如图1－13－14所示，当使用“3”和“－”两个接线柱时，甲、乙两电流表的示数分别是__________A和__________A. 若指针位置不变，改接“0.6”和“－”两个接线柱，甲、乙两电流表的示数分别是__________A和__________A.
5. （YH九上P70自我评价与作业2改编）如图1-13-15是某同学测小灯泡L2两端电压的电路图，请指出图中的两处错误：（1）_________________________________.（2）__________________________________.
电压表正负接线柱接反了
【例1】如图所示，能直接测量通过灯L1的电流的电路是（ ）
考点点拨：电流表在电路中可看作导线，与被测用电器串联，使用前应注意校零，连接时正负接线柱不能接反，并选择合适量程，读数时要根据所选量程读取.
1. 如图1-13-16甲所示的电路，当开关S闭合后，电流表测量的是通过__________(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图1-13-16乙所示，电流表的示数为__________A.
2. 在如图1-13-17中的空缺处，分别填入电流表和电池组的符号，使之成为一个完整的电路，图中箭头表示电流方向.
［10年10考：2011年(计算)、2012年(实验)、2013年(实验)、2014年(选择)、2015年(实验)、2016年(实验)、2017年(选择)、2018年(填空)、2019年(实验)、2020年(实验)考查］【例2】如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不可直接测出L1两端电压的电路图是 （ ）
考点点拨：电压表在电路中可看作断路，与被测用电器并联. 使用前应注意校零，连接时正负接线柱不能接反，并选择合适量程，读数时要根据所选量程读取.
3. 要测量小灯泡两端的电压，下图中电压表接法正确的是（ ）
4. 小明在实验室里连接了如图1-13-18所示的电路，对此电路的认识，正确的是 （ ）A. 小灯泡并联，电压表测电源电压B. 小灯泡串联，电压表测L2两端的电压C. 若灯L1短路，则电压表示数为零D. 若灯L2短路，则电压表示数为3 V
［10年10考：2011年(填空)、2012年(填空)、2013年(实验)、2014年(实验)、2015年(选择)、2016年(综合)、2017年(计算)、2018年(填空)、2019年(填空)、2020（实验）考查］【例3】如图1-13-19甲所示的电路.当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图1-13-19乙所示，则通过灯L1的电流为__________A.
考点点拨：先判断电流表或电压表所测的对象是哪个电路元件或哪段电路，指针所指位置若相同，则两电表选择的量程可能不同.
5. 如图1-13-20所示电路，开关闭合后两灯发光. 以下说法正确的是 （ ）A. 电压表V的示数一定等于V1的示数B. 电压表V的示数一定大于V1的示数C. 电流表A的示数一定等于A1的示数D. 电流表A的示数一定等于A1的示数的2倍
6. 如图1-13-21甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图1-13-21乙所示，则电阻R1和R2两端的电压分别为（ ）A. 8 V,2 VB. 10 V,2 VC. 2 V,8 VD. 2 V,10 V
【例1】为了“探究串联电路中电流的特点”，三个探究小组的同学选用不同规格的灯泡来验证. 所接电路图如图1-13-24甲所示.
（1）根据电路图连接好图1-13-24乙所示实物图电路.（2）在连接电路时，开关应该__________.（3）第一小组的同学实验时根据电流表A1指针的偏转角度较A2的小，如图1-13-24丙所示，他们判断“串联电路中各处的电流不等”. 请你指出造成他判断错误的原因是_____________________
电流表所选的量程不同.
（4）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大. 下列说法正确的是 （ )A. 灯L2中的电流较大，所以灯L2更亮B. 电流从电源正极出来先通过灯L2，所以灯L2更亮C. 两灯中的电流相等，亮度不同是由于两灯规格不同所致
（5）第三小组同学闭合开关S后，发现灯L1发光，灯L2不发光. 同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但灯L2中电流比灯L1中电流小. 以上猜想中正确的是__________（填序号）.
（6）第一组通过多次实验得到电流表示数如下表，由此可总结出实验结论：串联电路中，__________________________.
(7)拆掉电流表后,小红用电压表并联到AB两点之间，用来探究串联电路中电压的规律，所接电路图如图1-13-25所示. 闭合开关S后,发现两灯都不亮,电压表有明显偏转. 请你分析,电路出现的故障可能是灯L1__________(填“开路”或“短路”). 排除故障后,小红分别测出AB、BC和AC间的电压并记录在下表中,由此可知实验中所用电源是______节干电池串联而成的. 分析表中数据,在误差允许的范围内,可得出串联电路中电压的规律:______________________________________________.
串联电路中总电压等于各部分电路电压之和
(8)得出结论后，小红认为实验数据还存在些不足之处，请你帮她分析出两点不足：①_________________________________________;②_________________________________________.(9) 小红用电压表测量L1两端的电压后，将电压表V1左端的导线从A处改接到C处，来测量L2两端的电压，这样能测出L2两端的电压吗？为什么？____________________________________________
实验次数太少，存在偶然性
未使用不同规格的灯泡进行多次实验
不能，电压表的正负接线柱会接反.
【例2】为了“探究并联电路中电流的特点”，小薇设计了如图1-13-26甲所示的电路进行实验.
（1）小薇根据电路图连好了实物电路，闭合开关，发现电流表指针偏向零刻度线左方，造成这一现象的原因是_____________________________；改进办法是____________________________________________________
（2）连接电路后，两灯泡都亮，由于连接线较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行，请你在表中空格内填写“可行”或“不可行”.
（3）先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是灯L1__________（填“断路”或“短路”）.（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图1-13-26中乙、丙、丁所示，可读出I1=__________，I2=__________，I=__________.根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系：__________（写出关系式即可）.
（5）为了验证结论的普遍性，可以采用___________________________________________________方法继续实验进行验证. (6)拆掉电流表后,小亮为探究并联电路中电压的规律，所接电路图如图1-13-27甲所示. 三个电压表示数相同,如图1-31-27乙所示，其值为__________.根据这组数据,该小组得出并联电路中电压的规律：______________________________________________________________.
【例1】如图1-13-28所示的电路中，当开关S闭合时，电压表测的是 （ ）A. 灯L2两端的电压B. 电源的电压 C. 灯Ll两端的电压D. 灯L2和电源两端的电压.
考点点拨：分析电压表的测量对象时，首先把电压表作为开路处理，分析用电器的连接方式；然后分析电压表与哪部分并联，电压表就测哪部分的电压. 电流表的测量对象是与电流表串联的路径.
1. 用电压表测灯L1两端的电压，下图中电路正确的是（ ）
2. 某同学连接的电路如图1-13-29所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为__________，L2两端的电压为__________.
【例2】如图1-13-30所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________（填“电流”或“电压”）表，乙表测的是通过__________的__________（填“电流”或“电压”）.
考点点拨：识别电表类型时，把握两点：一是电流表当作导线，串联在电路中；二是电压表当作开路，并联在电路两端.
3. 在图1-13-31中的○里填上适当的电表符号，使电阻R1与R2成为串联电路.
4. 在如图1-13-32所示电路的〇里填上适当的电表符号，使之成为正确的电路，且两灯泡并联.
5. 在图1-13-33中的〇里填上适当的电表符号,使灯泡L1、L2都能工作.
1. （2020年，节选)如图1-13-34所示，图甲中电压表的分度值为__________V，读数为__________V；若使用前出现如图乙所示的情况，则原因是_________________.
2. （2020年，节选）小明家的台灯是通过电位器来调节亮度的. 他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图1-13-35所示的电路进行探究. 已知电源电压为4 V并保持不变，电压表(0～3 V)2个，电流表(0～0.6 A)1个，滑动变阻器规格为“20 Ω1 A”，小灯泡L标有“2.5 V1.25 W”字样（忽略温度对灯丝电阻的影响）. 则电路中a是__________表，b是__________表.
3. （2019年）如图1-13-36所示，图甲中电流表的读数为__________A，图乙中电压表的读数为__________V. 4. （2018年）如图1-13-37甲所示，闭合开关时，电压表示数如图1-13-37乙所示为__________V.
5. （2016年）如图1-13-38所示，电流表的示数是__________A，电压表的示数是__________V.
6. （2013年）阅读下面的短文，回答问题.热电偶图 把两种不同材料的导线（如铁线和铜线）组成如图1-13-39所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶.实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A和B 间的温度差的大小有关，温度差越大，回路电流越大.
（1）①其他条件不变，只将铁丝换成铜丝，电路电流__________.②其他条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流__________.③其他条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流__________.（均填“变大”“变小”“不变”或“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由__________能转化而来.（3）热电偶电路可以把温度信号换成__________信号，利用这种性质可以把热电偶做成__________（写出一种应用）.
