全国各地2018_2020三年中考物理真题分类详解汇编考点16电路基本概念与电路分析含解析
展开
这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点16电路基本概念与电路分析含解析，共24页。试卷主要包含了物质密度测量，填空题等内容，欢迎下载使用。
考点16 电路基本概念与电路分析
★考点列表
序号
考点
考点释义
备注
1
电路
电路的组成；能从能量的角度认识电源和用电器的作用
2
串联和并联电路
串联电路和并联电路连接的特点
3
电流
生活中有关用电器工作的电流值；正确使用电流表，正确读出电流表的示数
4
串、并联电路的电流规律
正确使用电流表测量串联电路和并联电路中的电流；在电路图中利用其电流规律来分析做题
5
电压
电压表的使用方法及读数；区分电压表在电路中测谁的电压
6
串、并联电路的电压规律
利用串联电路和并联电路的电压规律来分析电路，判断故障
7
电阻
理解电阻是导体本身的一种属性
★三年真题
一、物质密度测量
1.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B。
【解析】A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。
故选B。
2．（2020·衡阳）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）。
A．验电器原理是异种电荷相互吸引；
B．C棒与其手柄D均为导体；
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B；
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C。
【解析】A、验电器是利用同种电荷相互排斥的原理，故A错误；
B、C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C、丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D、丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。故选：C。

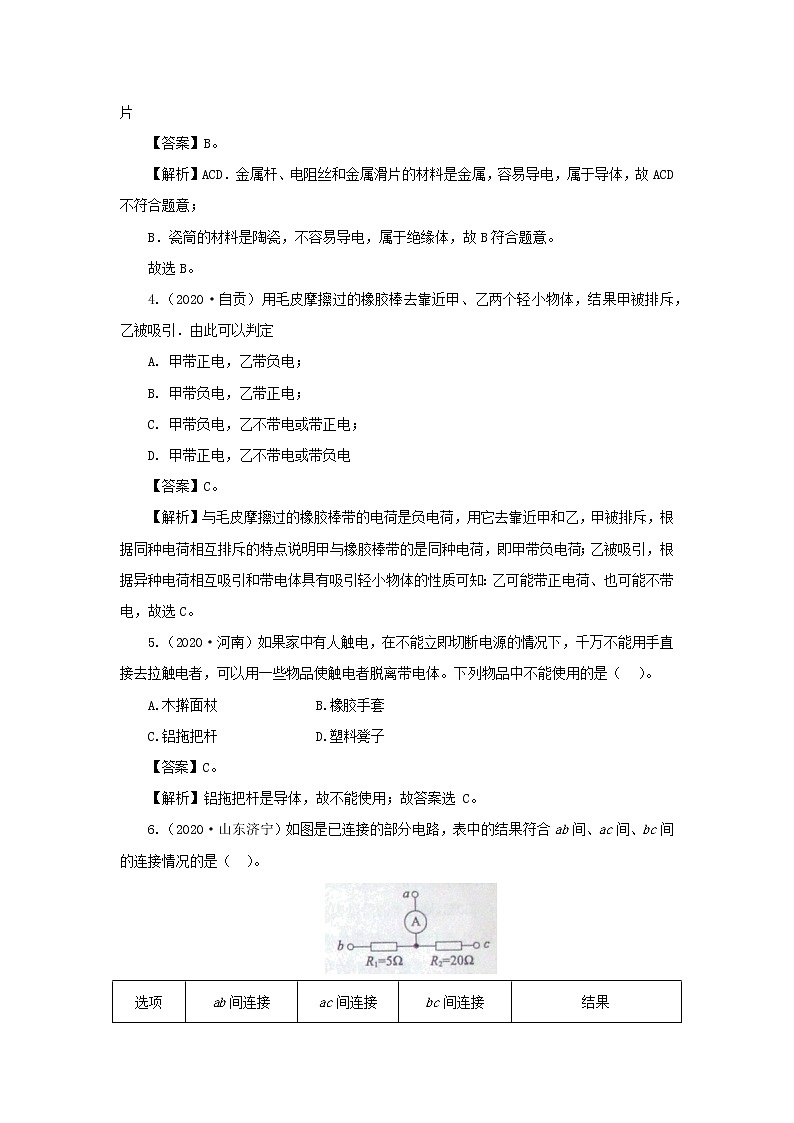

3.（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）。
A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
【答案】B。
【解析】ACD．金属杆、电阻丝和金属滑片的材料是金属，容易导电，属于导体，故ACD不符合题意；
B．瓷筒的材料是陶瓷，不容易导电，属于绝缘体，故B符合题意。
故选B。
4.（2020·自贡）用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引．由此可以判定
A. 甲带正电，乙带负电；
B. 甲带负电，乙带正电；
C. 甲带负电，乙不带电或带正电；
D. 甲带正电，乙不带电或带负电
【答案】C。
【解析】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电，故选C。
5.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套
C.铝拖把杆 D.塑料凳子
【答案】C。
【解析】铝拖把杆是导体，故不能使用；故答案选 C。
6.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（ ）。
选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
A. A B. B C. C D. D
【答案】D。
【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数：；A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为：；B不符合题意；
C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为：
电流表示数为： ；D符合题意。
故选D。
7.（2020·贵州黔东南）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B.
C. ；D.
【答案】C。
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
8.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）。
A. ；B. ；C. ；D.
【答案】C。
【解析】由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，综上结合选项可知，只有C图符合题意。故选C。
9．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S1、S2在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
A． B．
C． D．
【答案】C。
【解答】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题意。
故选：C。
10.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
【答案】D。
【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。
11.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；
B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；
C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；
D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。
故选D。
12.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
13．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）。
【答案】C。
【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有C符合题意。
故选C。
14．（2020·绥化）下列电路图中正确的是（ ）。
A．B．C．D．
【答案】B。
【解析】A、图中缺少电源，灯泡不能工作，故A错误；
B、图中有灯泡、开关，电源，闭合开关后灯泡可以正常工作，电压表测量右边灯两端的电压，电压表连接正确，故B正确；
C、图中不管开关是否闭合，右边灯泡短路，不亮，故C错误；
D、图中两灯泡并联，但电流表正负接线柱接反了，故D错误。
故选：B。
15.（2020·德州）下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）。
A. B. C. D.
【答案】A。
【解析】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联，且都有各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。
故选A。
16.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )。
A.灯L1短路 B.灯L2短路 C.灯L1开路 D.灯L2开路
【答案】A。
【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A
17.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
【答案】D。
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。
故选D。
18.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）。
A. 灯L1短路；B. 灯L2短路；C. 灯L1断路；D. 灯L2断路
【答案】C。
【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
19.（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）。
A. 只闭合S1 B. 只闭合S2 C. S1､S2都闭合 D. S1､S2都断开
【答案】A。
【解析】由电路图知，若只让电动机工作，则需闭合开关，断开开关。故选A。
20.（2020·北京）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）。
A. 电流表示数变小；B. 电流表示数不变；
C. 电压表示数变小；D. 电压表示数变大
【答案】D。
【解析】已知R2为热敏电阻，其阻值随温度升高而减小。由图可知定值电阻R1、热敏电阻R2串联，电流表测电路电流，电压表测定值电阻R1两端电压，闭合开关S，当所测物体温度升高时，热敏电阻R2阻值减小，则通过电路电流增大，即电流表示数变大；定值电阻R1阻值不变，通过电流增大，根据U=IR可知，两端电压增大，即电压表示数变大。故ABC错误，D正确。
故选D。
21.（2020·江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）。
A. 电压表V1示数变大，电流表A示数变大；
B. 电压表V1示数不变，电压表V2示数变小；
C. 电压表V2示数不变，电流表A示数变大；
D. 电压表V1示数变大，电压表V2示数变小
【答案】C。
【解析】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由可知，此时电路中的电流变大，即电流表的示数变大；由可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
故选C。
22.（2020·山东泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）。
①电流表A的示数变小；
②电压表V的示数变大；
③电压表V与电流表A1的比值变小；
④滑动变阻器R2消耗的电功率变小
A. 只有①④正确；B. 只有②③正确；C. 只有①③正确；D. 只有②④正确
【答案】A。
【解析】①由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压，闭合开关S，当滑动变阻器R2的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，由I=可知通过变阻器的电流变小，由并联电路的特点可知通过电阻R1的电流不变，即电流表A1的示数不变，由并联电路电流的规律可知干路中的电流变小，即电流表A的示数变小；故①的说法正确；
②电压表测量电源电压，电压表V的示数不变，故②的说法错误；
③电压表V的示数不变，电流表A1的示数不变，电压表V与电流表A1的比值不变，故③的说法错误；
④变阻器两端的电压等于电源电压，所以变阻器两端的电压不变，通过变阻器的电流变小，由P=UI可知滑动变阻器R2消耗的电功率变小，故④的说法正确。
故选A。
23.（2020·四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）。
A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；
C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮
【答案】B。
【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。
故选B。
24.（2020·四川南充）如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（ ）。
A. 灯L亮度变暗；
B. 电压表V与电流表A1，示数之比不变；
C. 电路的总功率变小；
D. 电压表示数变大
【答案】C。
【解析】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；
AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式可知，灯泡的电功率不变，即灯泡的亮度不变，AD错误；
B．电压表V与电流表A1，示数之比为滑动变阻器阻值，当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，即电压表V与电流表 ，示数之比变大，B错误；
C．当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，电路总电阻变大，根据公式 可知，电路的总功率变小，C正确。
故选C。
25.（2020·四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）。
A. 灯L1、L2串联 B. 电流表A1和A2示数相等
C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小
【答案】D。
【解析】A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；
B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；
CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。
故选D。
26. （2020·安徽）在图示的电路中，电源电压保持不变。闭合开关 S 后，将滑动变阻器的滑片 P 自左向右滑动，则（ ）。
A. 电流表 A 的示数减小；
B. 电压表 V2 的示数减小；
C. 电压表 V1 与电流表 A 的示数比值减小 ；
D. 电压表 V2 与电流表 A 的示数比值减小
【答案】C。
【解析】A、B.由题图可知，电路为串联电路，电压表 V1 测量滑动变阻器 R1 的电压，电压表 V2 测量定值电阻
R2 的电压，电流表测量串联电路的电流，当滑动变阻器滑片由左向右滑动时，滑动变阻器 R1 阻值变小，故电路总电阻变小，由公式 可知，电流表示数变大，R2 两端电压 V2 示数变大，R1 两端电压 V1 示数变小，故 AB 选项错误；
C.电压表 V1 示数变小，电流表示数变大，所以电压表 V1 示数与电流表示数比值减小，故 C 正确；
D.电压表 V2 测 R2 的电压，电流表测 R2 的电流，所以电压表 V2 示数与电流表示数比值为 R2，阻值不变，故 D 错误。
27．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（ ）。
A． B．
C． D．
【答案】A。
【解析】由图知：
A、闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U＝IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值。故A符合题意；
B、闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，定值电阻两端电压为U0＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故B不符合题意；
C、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，滑动变阻器两端电压为U1＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故C不符合题意；
D、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U＝IR得，电源电压为U＝IRx；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U＝IR得，电源电压为U＝I串（R1+Rx），
根据IRx＝I串（R1+Rx）得，
待测电阻阻值为Rx＝．故此电路可以得到待测电阻Rx的阻值。故D不符合题意。
故选：A。
28.（2020·江苏连云港）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）。
A. 电流表示数增大；
B. 电压表示数减小；
C. 定值电阻R两端的电压增大；
D. 电压表示数与电流表示数比值增大
【答案】D。
【解析】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；
D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。
故选D。
29.（2020·山东滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）。
A. 电压表示数变小，电流表示数变大；B. 电压表示数不变，电流表示数变小；
C. 电压表示数变大，电流表示数不变；D. 电压表示数变大，电流表示数变小
【答案】B。
【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。
故选B。
30．（2020·哈尔滨）如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是（ ）。
A．电流表示数变小；
B．滑动变阻器两端电压变大；
C．电路的总功率变小；
D．灯泡亮度变亮
【答案】D。
【解析】A、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，向左移动滑动变阻器的滑片，变阻器连入电路的电阻变小，由电阻的串联，电路的总电阻变小，由欧姆定律，电流表示数变大，A错误；
B、根据U＝IR，因电流变大，故灯电压变大，由串联电路电压的规律，变阻器的电压变小，B错误；
CD、根据P＝UI，灯电路的电流变大，故电路的总功率变大，C错误；
灯的电压变大，灯的电流变大，根据P＝UI，灯的功率变大，灯变亮，D正确；
故选：D。
31．（2020·绥化）如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（ ）。
A．电流表示数不变 B．电压表示数变小
C．灯泡L变亮 D．灯泡L与电阻R并联
【答案】D。
【解析】D、当开关S断开时，为灯的简单电路，电流表测灯的电流，电压表测电源电压，灯泡L正常发光；当开关S闭合时灯与R并联，D正确；
B、当开关S闭合时，电流表测干路电流，电压表测电源电压，电压表示数不变，B错误；
AC、根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，C错误，
由并联电路电流的规律，电流表示数变大，A错误。
故选：D。
32.（2020·宁夏）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）。
A. 显示仪是由电流表改装成的；
B. 热敏电阻R的阻值随着温度的升高而增大；
C. 被测温者体温越高，电路消耗的电功率越大；
D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
【答案】B。
【解析】A．由图乙结合题意分析可知，显示仪是由电压表改装成的，故A错误；
B．因为测量人的体温时，显示仪的示数会随被测者体温的升高而变大，即热敏电阻R两端的电压变大，结合欧姆定律和串联电路电压的特点分析可知，此时R的阻值增大，即热敏电阻R的阻值随着温度的升高而增大，故B正确；
C．被测温者体温越高，热敏电阻R的阻值越大，电路的总电阻增大，因为电源的电压不变，由欧姆定律可知，电路的电流变小，所以电路消耗的电功率越小，故C错误；
D．将R0更换为阻值更大的电阻，测相同温度，由于电路得总电阻变大，所以电流变小，热敏电阻R两端的电压与原来相比将变小，即显示仪示数变小，故D错误。
故选B。
33.（2020·武汉）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（ ）。
A. 温度计中的水银是绝缘体；
B. 电铃响时，电磁铁右端是N极；
C. 温度降低到74℃以下，电铃响；
D. 电铃响且滑片P向左移动时，电磁铁磁性减弱
【答案】B。
【解析】A．水银属于金属，金属是导体，故A错误；
B．由安培定则知，电磁铁的右端为N极，故B正确；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，故C错误；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，故D错误。
故选B。
34.（2020·江西）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（ ）。
A. A示数变小，V示数变大 B. A示数变小，V示数不变
C. A示数变大，V示数变小 D. A示数变大，V示数不变
【答案】B。
【解析】由图可知，电阻R2和变阻器R1并联，电流表测量干路中的电流，电压表测量电源电压，滑片P向上移动，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由I=可知电路中的总电流变小，即电流表的示数变小，电压表仍然测量电源电压，电压表的示数不变。
故选B。
35.（2020·德州）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（ ）。
A. 电流表示数变小，电压表示数不变，灯泡亮度不变；
B. 电流表示数变大，电压表示数不变，灯泡亮度不变；
C. 电流表示数变大，电压表示数变小，灯泡亮度变暗；
D. 电压表与电流表示数的比值变大
【答案】B。
【解析】ABC．由图可知，灯与变阻器并联，电流表测通过变阻器的电流，电压表测电源电压，滑片P由滑动变阻器左端向右滑动到其中点的过程中，变阻器连入电路的电阻变小，故电压表示数不变，由欧姆定律可知通过变阻器的电流变大，即电流表示数变大，根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，故B正确，AC错误；
D．由欧姆定律可知，电压表与电流表示数的比值等于变阻器连入电路的电阻，由于变阻器连入电路的电阻变小，所以电压表与电流表示数的比值变小，故D错误。
故选B。
36. （2020·自贡）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）。
A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
【答案】C。
【解析】根据电路图可知，a串联在电路中，因此a电流表；b与电阻并联，因此b为电压表，故选。
37.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
【答案】BC。
【解析】AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；
C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；
D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
故选BC。
38. （2020·安徽）R1、R2、R3 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I1>I2>I3 B. I3>I2>I1 C. I1=I2=I3 D. I2>I1>I3
【答案】B。
【解析】图甲中各三个电阻串联在电路中，根据串联电路特点，通过三个电阻的电流相同，测的 U1>U2>U3， 由公式得 R1>R2>R3 ；将三个电阻按照图乙并联起来时，并联电路各支路电压相等U1=U2=U3 ，又知 R1>R2>R3，所以由公式 得 I3>I2>I1，故 B 正确。
39.（2019·湘潭）如图所示的物品中，通常情况下属于导体的是（ ）。
A．木铲 B．不锈钢锅
C．玻璃杯 D．陶瓷盘
【答案】B。
【解析】ACD、木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；故选B。
40.（2019·遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；
B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；
C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，符合题意；
D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打开，不符合题意。故选C。
41.（2019·岳阳）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（ ）。
A．
B．
C．
D．
【答案】C。
【解析】A、由图知，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A不符合要求；
B、由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意；
C、由图知，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意；
D、由图知，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要求。故选C。
42.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）。
A. B. C. D.
【答案】A。
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。故选A。
43.（2019·邵阳）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）。
A．变大、变大；B．变大、变小；C．变小、变小；D．变小、变大
【答案】C。
【解析】由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小，故AB错误；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误。故选C。
44.（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）。
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【答案】B。
【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。故选B。
45.（2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（ ）。
A．灯L1、L2是串联在电路中的；B．甲一定是电流表，乙一定是电压表；
C．当L2短路时L1仍能发光； D．乙、甲两电表示数的比值与L1的阻值相等
【答案】B。
【解析】（1）读图可知，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
（2）因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
（3）乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示数的比值不等于L1的阻值，故D错误。故选B。
46.（2019·海南）如图所示是某电子秤内部简化电路。R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是（ ）。
A．通过Rx的电流 B．通过R0的电流 C．Rx两端的电压 D．R0两端的电压
【答案】C。
【解析】由图知，R0与Rx串联接在电路中，当Rx上压力增大时，其阻值减小，则电路中的电流I增大，即通过Rx和R0的电流均增大；又由欧姆定律U0=IR0，得R0两端的电压U0增大；根据串联电路的电压规律U=U0+Ux，得Ux=U－U0，由于U不变，U0增大，则压敏电阻两端的电压Ux减小。故应选C。
47.（2019·潍坊）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）。
A．电流表A的示数变大
B．电压表V1的示数变大
C．电路中消耗的总功率变大
D．电压表V2与电流表A示数的比值变小
【答案】AC。
【解析】由电路图可知，R1与滑动变阻器R2串联，电压表V1测R2两端的电压，电压表V2测量R1两端的电压，电流表测电路中的电流。
A、当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故A正确；
B、由U=IR可知，R1两端的电压变大，即电压表V2的示数变大，由于电源电压不变，根据串联电路的总电压等于各分电阻两端的等于之和可知：R2两端的电压变小，即电压表V1的示数变小，故B错误；
C、电源电压不变，电路中的电流变大，根据P=UI可知电路中消耗的总功率变大，故C正确；
D、由R=可知，电压表V2与电流表A示数的比值等于定值电阻R1的阻值，则两者的比值不变，故D错误。故选AC。
48.（2019·天津）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）。
A. L1短路； B. L1断路； C. L2短路； D.L2断路
【答案】A。
【解析】由电路图可知，两灯泡串联，电压表测灯L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明L2没有短路，则故障原因可能是L1短路，故A正确，BCD错误。故选A。
49.（2018·北京）下列说法中正确的是（）。
A. 同种电荷相互排斥； B. 光是电磁波；
C. 电荷的移动形成电流；D. 负电荷定向移动的方向就是电流的方向
【答案】AB。
【解析】（1）同种电荷互相排斥，异种电荷互相吸引；故A的说法正确。
（2） 光是电磁波的一种，光具有电磁波的性质，故B的说法正确。
（3） 电荷的定向移动形成了电流，只说电荷的移动形成电流是不科学的，故C的说法错误。
（4） 规定正电荷移动的方向作为电流的方向，所以负电荷移动的方向是电流的反方向；故D的说法错误。正确答案是AB。
50.（2018·滨州）下列说法中正确的是（ ）。
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷；
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮；
C．电压一定的情况下，导体的电阻与导体中的电流成反比；
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
【答案】A。
【解析】A．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故A错误。
B．两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，由P=I2R可知两灯泡的实际功率相等，两灯泡的亮暗相同，故B错误。
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误。
D．把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，电阻变大，其阻值大于导线A的原阻值，故D正确。故选D。
51.（2018·怀化）如图所示，当滑片向左滑动时连入电路的电阻变大的是（）。
【答案】D。
【解析】A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；
B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意；
C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；
D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。故选D。
52.（2018·临沂）小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（ ）。
A． B． C． D．
【答案】A。
【解析】由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的。
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意。故选A。
53.（2018·衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（ ）。
A． B． C． D．
【答案】B。
【解析】由题知，三个开关都可以单独控制电动机而打开门锁，所以三个开关应并联再与电动机M串联，故B符合要求，ACD不符合要求。故选B。
54.（2018•泰安）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）。
A．灯 L1短路； B．灯 L2短路；C．灯 L1断路； D．开关 S 接触不良
【答案】C。
【解析】由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。故选C。
55.（2018•淄博）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
【解析】根据以上分析，左侧方框应是电源；中间方框应是电压表；右侧方框应是电流表。正确电路如图。
56.（2018·龙东）如图所示，是一个酒精浓度检测仪的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随酒精浓度的增大而减小），则（ ）。
A．酒精浓度增大，电压表示数变小；B．酒精浓度增大，电流表示数变小；
C．酒精浓度减小，电压表示数变小；D．酒精浓度减小，电流表示数变大
【答案】C。
【解析】（1）两电阻串联，电压表浊R0的电压，R为气敏电阻，其阻值随酒精浓度的增大而减小，根据电阻的串联，总电阻变小，由欧姆定律，电流表示数变大，定值电阻的电压变大，AB错误。
（2）酒精浓度的减小，电阻变大，根据电阻的串联，总电阻变大，由欧姆定律，电流表示数变小，定值电阻的电压变小，C正确，D错误。故选C。
57.(2018·常德)如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）。
A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路
【答案】B。
【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。答案B。
58.(2018·徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）。
A.电阻R1短路；B.电阻R1断路；C.电阻R2短路；D.电阻R2断路
【答案】C。
【解析】电阻R1断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压。A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；故选C。
二、填空题
59.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。
【答案】C。
【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。
60.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
【答案】（1）同种；（2）大于。
【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。
电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。
61．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）。
【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
故答案为：正；大地到油罐。
62.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属 球，如图3所示，验电器的两金属箱片由于带同种电荷互相 而张开。
【答案】负、排斥
【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排 斥。
63.（2020·四川乐山）如图所示，在两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1=2R2=20Ω，电源电压U=6V。闭合开关后，甲管中液面比乙管中液面上升得______（选填“慢”、“快”或“相同”），当滑动变阻器滑片P移至最右端时，在1分钟内电流通过电阻丝R1产生的热量Q=______ J。
【答案】（1）快；（2）48。
【解析】两电阻串联，电流相等，R1=2R2，由焦耳定律Q=I2Rt得，电阻大的在相同电流、相同时间产生的热量多，升高的温度快，故甲管中液面比乙管中液面上升得快。
当滑动变阻器滑片P移至最右端时，滑动变阻器接入电路的电阻为零，R1、R2串联，此时电路中的电流为：
1分钟内电流通过电阻丝R1产生的热量：
64.（2020·四川成都A）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。
(1)连接电路时，开关S应该处于__________状态；
(2)她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_________；
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S1支路某根导线断路
D.S2支路某根导线断路
(3)她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_________。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
【答案】（1）断开；（2）C；（3）A。
【解析】(1)为了电学元件的安全，在连接电路时，开关应该断开，所以开关S应该处于断开状态。
(2)如图所示，闭合所有开关后电路为并联电路，将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光，说明干路和开关S2所在支路没有问题，故BD不符合题意；交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光，说明灯泡没有问题，只能是开关S1所在支路某根导线断路，故A不符合题意，C符合题意。
故选C。
(3)为了探究开关S1的作用，在其他两个开关闭合或者断开的情况下，通过操作开关S1，同时观察观察支路上两个灯泡的亮暗情况来判断开关S1的作用；故应该选A。
65.（2019·武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
【答案】负；得到。
【解析】橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
故答案为：负；得到。
66.（2019·苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为______V。
【答案】并联；1.5。
【解析】（1）若断开S2，闭合S1、S3，R1和R2并并列连接在电源两端，即为并联；（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；根据串联电路的分压特点即可判断电压表示数。本题考查串并联的辨别和串联电路的特点和电压表的使用，解题的关键是正确分析开关在不同状态下电路的连接方式。
（1）若断开S2，闭合S1、S3，R1和R2并并列连接在电源两端，即为并联；
（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；
由于R1和R2阻值相等，根据串联电路的分压特点可知：
电压表示数U1=U=×3V=1.5V。
故答案为：并联；1.5。
考点16 电路基本概念与电路分析
★考点列表
序号
考点
考点释义
备注
1
电路
电路的组成；能从能量的角度认识电源和用电器的作用
2
串联和并联电路
串联电路和并联电路连接的特点
3
电流
生活中有关用电器工作的电流值；正确使用电流表，正确读出电流表的示数
4
串、并联电路的电流规律
正确使用电流表测量串联电路和并联电路中的电流；在电路图中利用其电流规律来分析做题
5
电压
电压表的使用方法及读数；区分电压表在电路中测谁的电压
6
串、并联电路的电压规律
利用串联电路和并联电路的电压规律来分析电路，判断故障
7
电阻
理解电阻是导体本身的一种属性
★三年真题
一、物质密度测量
1.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B。
【解析】A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。
故选B。
2．（2020·衡阳）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）。
A．验电器原理是异种电荷相互吸引；
B．C棒与其手柄D均为导体；
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B；
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C。
【解析】A、验电器是利用同种电荷相互排斥的原理，故A错误；
B、C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C、丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D、丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。故选：C。
3.（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）。
A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
【答案】B。
【解析】ACD．金属杆、电阻丝和金属滑片的材料是金属，容易导电，属于导体，故ACD不符合题意；
B．瓷筒的材料是陶瓷，不容易导电，属于绝缘体，故B符合题意。
故选B。
4.（2020·自贡）用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引．由此可以判定
A. 甲带正电，乙带负电；
B. 甲带负电，乙带正电；
C. 甲带负电，乙不带电或带正电；
D. 甲带正电，乙不带电或带负电
【答案】C。
【解析】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电，故选C。
5.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套
C.铝拖把杆 D.塑料凳子
【答案】C。
【解析】铝拖把杆是导体，故不能使用；故答案选 C。
6.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（ ）。
选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
A. A B. B C. C D. D
【答案】D。
【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数：；A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为：；B不符合题意；
C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为：
电流表示数为： ；D符合题意。
故选D。
7.（2020·贵州黔东南）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B.
C. ；D.
【答案】C。
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
8.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）。
A. ；B. ；C. ；D.
【答案】C。
【解析】由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，综上结合选项可知，只有C图符合题意。故选C。
9．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S1、S2在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
A． B．
C． D．
【答案】C。
【解答】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题意。
故选：C。
10.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
【答案】D。
【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。
11.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；
B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；
C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；
D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。
故选D。
12.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
13．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）。
【答案】C。
【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有C符合题意。
故选C。
14．（2020·绥化）下列电路图中正确的是（ ）。
A．B．C．D．
【答案】B。
【解析】A、图中缺少电源，灯泡不能工作，故A错误；
B、图中有灯泡、开关，电源，闭合开关后灯泡可以正常工作，电压表测量右边灯两端的电压，电压表连接正确，故B正确；
C、图中不管开关是否闭合，右边灯泡短路，不亮，故C错误；
D、图中两灯泡并联，但电流表正负接线柱接反了，故D错误。
故选：B。
15.（2020·德州）下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）。
A. B. C. D.
【答案】A。
【解析】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联，且都有各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。
故选A。
16.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )。
A.灯L1短路 B.灯L2短路 C.灯L1开路 D.灯L2开路
【答案】A。
【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A
17.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
【答案】D。
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。
故选D。
18.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）。
A. 灯L1短路；B. 灯L2短路；C. 灯L1断路；D. 灯L2断路
【答案】C。
【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
19.（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）。
A. 只闭合S1 B. 只闭合S2 C. S1､S2都闭合 D. S1､S2都断开
【答案】A。
【解析】由电路图知，若只让电动机工作，则需闭合开关，断开开关。故选A。
20.（2020·北京）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）。
A. 电流表示数变小；B. 电流表示数不变；
C. 电压表示数变小；D. 电压表示数变大
【答案】D。
【解析】已知R2为热敏电阻，其阻值随温度升高而减小。由图可知定值电阻R1、热敏电阻R2串联，电流表测电路电流，电压表测定值电阻R1两端电压，闭合开关S，当所测物体温度升高时，热敏电阻R2阻值减小，则通过电路电流增大，即电流表示数变大；定值电阻R1阻值不变，通过电流增大，根据U=IR可知，两端电压增大，即电压表示数变大。故ABC错误，D正确。
故选D。
21.（2020·江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）。
A. 电压表V1示数变大，电流表A示数变大；
B. 电压表V1示数不变，电压表V2示数变小；
C. 电压表V2示数不变，电流表A示数变大；
D. 电压表V1示数变大，电压表V2示数变小
【答案】C。
【解析】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由可知，此时电路中的电流变大，即电流表的示数变大；由可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
故选C。
22.（2020·山东泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）。
①电流表A的示数变小；
②电压表V的示数变大；
③电压表V与电流表A1的比值变小；
④滑动变阻器R2消耗的电功率变小
A. 只有①④正确；B. 只有②③正确；C. 只有①③正确；D. 只有②④正确
【答案】A。
【解析】①由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压，闭合开关S，当滑动变阻器R2的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，由I=可知通过变阻器的电流变小，由并联电路的特点可知通过电阻R1的电流不变，即电流表A1的示数不变，由并联电路电流的规律可知干路中的电流变小，即电流表A的示数变小；故①的说法正确；
②电压表测量电源电压，电压表V的示数不变，故②的说法错误；
③电压表V的示数不变，电流表A1的示数不变，电压表V与电流表A1的比值不变，故③的说法错误；
④变阻器两端的电压等于电源电压，所以变阻器两端的电压不变，通过变阻器的电流变小，由P=UI可知滑动变阻器R2消耗的电功率变小，故④的说法正确。
故选A。
23.（2020·四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）。
A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；
C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮
【答案】B。
【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。
故选B。
24.（2020·四川南充）如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（ ）。
A. 灯L亮度变暗；
B. 电压表V与电流表A1，示数之比不变；
C. 电路的总功率变小；
D. 电压表示数变大
【答案】C。
【解析】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；
AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式可知，灯泡的电功率不变，即灯泡的亮度不变，AD错误；
B．电压表V与电流表A1，示数之比为滑动变阻器阻值，当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，即电压表V与电流表 ，示数之比变大，B错误；
C．当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，电路总电阻变大，根据公式 可知，电路的总功率变小，C正确。
故选C。
25.（2020·四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）。
A. 灯L1、L2串联 B. 电流表A1和A2示数相等
C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小
【答案】D。
【解析】A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；
B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；
CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。
故选D。
26. （2020·安徽）在图示的电路中，电源电压保持不变。闭合开关 S 后，将滑动变阻器的滑片 P 自左向右滑动，则（ ）。
A. 电流表 A 的示数减小；
B. 电压表 V2 的示数减小；
C. 电压表 V1 与电流表 A 的示数比值减小 ；
D. 电压表 V2 与电流表 A 的示数比值减小
【答案】C。
【解析】A、B.由题图可知，电路为串联电路，电压表 V1 测量滑动变阻器 R1 的电压，电压表 V2 测量定值电阻
R2 的电压，电流表测量串联电路的电流，当滑动变阻器滑片由左向右滑动时，滑动变阻器 R1 阻值变小，故电路总电阻变小，由公式 可知，电流表示数变大，R2 两端电压 V2 示数变大，R1 两端电压 V1 示数变小，故 AB 选项错误；
C.电压表 V1 示数变小，电流表示数变大，所以电压表 V1 示数与电流表示数比值减小，故 C 正确；
D.电压表 V2 测 R2 的电压，电流表测 R2 的电流，所以电压表 V2 示数与电流表示数比值为 R2，阻值不变，故 D 错误。
27．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（ ）。
A． B．
C． D．
【答案】A。
【解析】由图知：
A、闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U＝IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值。故A符合题意；
B、闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，定值电阻两端电压为U0＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故B不符合题意；
C、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，滑动变阻器两端电压为U1＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故C不符合题意；
D、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U＝IR得，电源电压为U＝IRx；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U＝IR得，电源电压为U＝I串（R1+Rx），
根据IRx＝I串（R1+Rx）得，
待测电阻阻值为Rx＝．故此电路可以得到待测电阻Rx的阻值。故D不符合题意。
故选：A。
28.（2020·江苏连云港）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）。
A. 电流表示数增大；
B. 电压表示数减小；
C. 定值电阻R两端的电压增大；
D. 电压表示数与电流表示数比值增大
【答案】D。
【解析】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；
D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。
故选D。
29.（2020·山东滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）。
A. 电压表示数变小，电流表示数变大；B. 电压表示数不变，电流表示数变小；
C. 电压表示数变大，电流表示数不变；D. 电压表示数变大，电流表示数变小
【答案】B。
【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。
故选B。
30．（2020·哈尔滨）如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是（ ）。
A．电流表示数变小；
B．滑动变阻器两端电压变大；
C．电路的总功率变小；
D．灯泡亮度变亮
【答案】D。
【解析】A、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，向左移动滑动变阻器的滑片，变阻器连入电路的电阻变小，由电阻的串联，电路的总电阻变小，由欧姆定律，电流表示数变大，A错误；
B、根据U＝IR，因电流变大，故灯电压变大，由串联电路电压的规律，变阻器的电压变小，B错误；
CD、根据P＝UI，灯电路的电流变大，故电路的总功率变大，C错误；
灯的电压变大，灯的电流变大，根据P＝UI，灯的功率变大，灯变亮，D正确；
故选：D。
31．（2020·绥化）如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（ ）。
A．电流表示数不变 B．电压表示数变小
C．灯泡L变亮 D．灯泡L与电阻R并联
【答案】D。
【解析】D、当开关S断开时，为灯的简单电路，电流表测灯的电流，电压表测电源电压，灯泡L正常发光；当开关S闭合时灯与R并联，D正确；
B、当开关S闭合时，电流表测干路电流，电压表测电源电压，电压表示数不变，B错误；
AC、根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，C错误，
由并联电路电流的规律，电流表示数变大，A错误。
故选：D。
32.（2020·宁夏）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）。
A. 显示仪是由电流表改装成的；
B. 热敏电阻R的阻值随着温度的升高而增大；
C. 被测温者体温越高，电路消耗的电功率越大；
D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
【答案】B。
【解析】A．由图乙结合题意分析可知，显示仪是由电压表改装成的，故A错误；
B．因为测量人的体温时，显示仪的示数会随被测者体温的升高而变大，即热敏电阻R两端的电压变大，结合欧姆定律和串联电路电压的特点分析可知，此时R的阻值增大，即热敏电阻R的阻值随着温度的升高而增大，故B正确；
C．被测温者体温越高，热敏电阻R的阻值越大，电路的总电阻增大，因为电源的电压不变，由欧姆定律可知，电路的电流变小，所以电路消耗的电功率越小，故C错误；
D．将R0更换为阻值更大的电阻，测相同温度，由于电路得总电阻变大，所以电流变小，热敏电阻R两端的电压与原来相比将变小，即显示仪示数变小，故D错误。
故选B。
33.（2020·武汉）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（ ）。
A. 温度计中的水银是绝缘体；
B. 电铃响时，电磁铁右端是N极；
C. 温度降低到74℃以下，电铃响；
D. 电铃响且滑片P向左移动时，电磁铁磁性减弱
【答案】B。
【解析】A．水银属于金属，金属是导体，故A错误；
B．由安培定则知，电磁铁的右端为N极，故B正确；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，故C错误；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，故D错误。
故选B。
34.（2020·江西）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（ ）。
A. A示数变小，V示数变大 B. A示数变小，V示数不变
C. A示数变大，V示数变小 D. A示数变大，V示数不变
【答案】B。
【解析】由图可知，电阻R2和变阻器R1并联，电流表测量干路中的电流，电压表测量电源电压，滑片P向上移动，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由I=可知电路中的总电流变小，即电流表的示数变小，电压表仍然测量电源电压，电压表的示数不变。
故选B。
35.（2020·德州）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（ ）。
A. 电流表示数变小，电压表示数不变，灯泡亮度不变；
B. 电流表示数变大，电压表示数不变，灯泡亮度不变；
C. 电流表示数变大，电压表示数变小，灯泡亮度变暗；
D. 电压表与电流表示数的比值变大
【答案】B。
【解析】ABC．由图可知，灯与变阻器并联，电流表测通过变阻器的电流，电压表测电源电压，滑片P由滑动变阻器左端向右滑动到其中点的过程中，变阻器连入电路的电阻变小，故电压表示数不变，由欧姆定律可知通过变阻器的电流变大，即电流表示数变大，根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，故B正确，AC错误；
D．由欧姆定律可知，电压表与电流表示数的比值等于变阻器连入电路的电阻，由于变阻器连入电路的电阻变小，所以电压表与电流表示数的比值变小，故D错误。
故选B。
36. （2020·自贡）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）。
A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
【答案】C。
【解析】根据电路图可知，a串联在电路中，因此a电流表；b与电阻并联，因此b为电压表，故选。
37.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
【答案】BC。
【解析】AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；
C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；
D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
故选BC。
38. （2020·安徽）R1、R2、R3 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I1>I2>I3 B. I3>I2>I1 C. I1=I2=I3 D. I2>I1>I3
【答案】B。
【解析】图甲中各三个电阻串联在电路中，根据串联电路特点，通过三个电阻的电流相同，测的 U1>U2>U3， 由公式得 R1>R2>R3 ；将三个电阻按照图乙并联起来时，并联电路各支路电压相等U1=U2=U3 ，又知 R1>R2>R3，所以由公式 得 I3>I2>I1，故 B 正确。
39.（2019·湘潭）如图所示的物品中，通常情况下属于导体的是（ ）。
A．木铲 B．不锈钢锅
C．玻璃杯 D．陶瓷盘
【答案】B。
【解析】ACD、木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；故选B。
40.（2019·遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；
B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；
C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，符合题意；
D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打开，不符合题意。故选C。
41.（2019·岳阳）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（ ）。
A．
B．
C．
D．
【答案】C。
【解析】A、由图知，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A不符合要求；
B、由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意；
C、由图知，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意；
D、由图知，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要求。故选C。
42.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）。
A. B. C. D.
【答案】A。
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。故选A。
43.（2019·邵阳）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）。
A．变大、变大；B．变大、变小；C．变小、变小；D．变小、变大
【答案】C。
【解析】由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小，故AB错误；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误。故选C。
44.（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）。
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【答案】B。
【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。故选B。
45.（2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（ ）。
A．灯L1、L2是串联在电路中的；B．甲一定是电流表，乙一定是电压表；
C．当L2短路时L1仍能发光； D．乙、甲两电表示数的比值与L1的阻值相等
【答案】B。
【解析】（1）读图可知，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
（2）因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
（3）乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示数的比值不等于L1的阻值，故D错误。故选B。
46.（2019·海南）如图所示是某电子秤内部简化电路。R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是（ ）。
A．通过Rx的电流 B．通过R0的电流 C．Rx两端的电压 D．R0两端的电压
【答案】C。
【解析】由图知，R0与Rx串联接在电路中，当Rx上压力增大时，其阻值减小，则电路中的电流I增大，即通过Rx和R0的电流均增大；又由欧姆定律U0=IR0，得R0两端的电压U0增大；根据串联电路的电压规律U=U0+Ux，得Ux=U－U0，由于U不变，U0增大，则压敏电阻两端的电压Ux减小。故应选C。
47.（2019·潍坊）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）。
A．电流表A的示数变大
B．电压表V1的示数变大
C．电路中消耗的总功率变大
D．电压表V2与电流表A示数的比值变小
【答案】AC。
【解析】由电路图可知，R1与滑动变阻器R2串联，电压表V1测R2两端的电压，电压表V2测量R1两端的电压，电流表测电路中的电流。
A、当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故A正确；
B、由U=IR可知，R1两端的电压变大，即电压表V2的示数变大，由于电源电压不变，根据串联电路的总电压等于各分电阻两端的等于之和可知：R2两端的电压变小，即电压表V1的示数变小，故B错误；
C、电源电压不变，电路中的电流变大，根据P=UI可知电路中消耗的总功率变大，故C正确；
D、由R=可知，电压表V2与电流表A示数的比值等于定值电阻R1的阻值，则两者的比值不变，故D错误。故选AC。
48.（2019·天津）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）。
A. L1短路； B. L1断路； C. L2短路； D.L2断路
【答案】A。
【解析】由电路图可知，两灯泡串联，电压表测灯L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明L2没有短路，则故障原因可能是L1短路，故A正确，BCD错误。故选A。
49.（2018·北京）下列说法中正确的是（）。
A. 同种电荷相互排斥； B. 光是电磁波；
C. 电荷的移动形成电流；D. 负电荷定向移动的方向就是电流的方向
【答案】AB。
【解析】（1）同种电荷互相排斥，异种电荷互相吸引；故A的说法正确。
（2） 光是电磁波的一种，光具有电磁波的性质，故B的说法正确。
（3） 电荷的定向移动形成了电流，只说电荷的移动形成电流是不科学的，故C的说法错误。
（4） 规定正电荷移动的方向作为电流的方向，所以负电荷移动的方向是电流的反方向；故D的说法错误。正确答案是AB。
50.（2018·滨州）下列说法中正确的是（ ）。
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷；
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮；
C．电压一定的情况下，导体的电阻与导体中的电流成反比；
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
【答案】A。
【解析】A．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故A错误。
B．两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，由P=I2R可知两灯泡的实际功率相等，两灯泡的亮暗相同，故B错误。
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误。
D．把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，电阻变大，其阻值大于导线A的原阻值，故D正确。故选D。
51.（2018·怀化）如图所示，当滑片向左滑动时连入电路的电阻变大的是（）。
【答案】D。
【解析】A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；
B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意；
C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；
D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。故选D。
52.（2018·临沂）小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（ ）。
A． B． C． D．
【答案】A。
【解析】由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的。
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意。故选A。
53.（2018·衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（ ）。
A． B． C． D．
【答案】B。
【解析】由题知，三个开关都可以单独控制电动机而打开门锁，所以三个开关应并联再与电动机M串联，故B符合要求，ACD不符合要求。故选B。
54.（2018•泰安）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）。
A．灯 L1短路； B．灯 L2短路；C．灯 L1断路； D．开关 S 接触不良
【答案】C。
【解析】由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。故选C。
55.（2018•淄博）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
【解析】根据以上分析，左侧方框应是电源；中间方框应是电压表；右侧方框应是电流表。正确电路如图。
56.（2018·龙东）如图所示，是一个酒精浓度检测仪的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随酒精浓度的增大而减小），则（ ）。
A．酒精浓度增大，电压表示数变小；B．酒精浓度增大，电流表示数变小；
C．酒精浓度减小，电压表示数变小；D．酒精浓度减小，电流表示数变大
【答案】C。
【解析】（1）两电阻串联，电压表浊R0的电压，R为气敏电阻，其阻值随酒精浓度的增大而减小，根据电阻的串联，总电阻变小，由欧姆定律，电流表示数变大，定值电阻的电压变大，AB错误。
（2）酒精浓度的减小，电阻变大，根据电阻的串联，总电阻变大，由欧姆定律，电流表示数变小，定值电阻的电压变小，C正确，D错误。故选C。
57.(2018·常德)如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）。
A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路
【答案】B。
【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。答案B。
58.(2018·徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）。
A.电阻R1短路；B.电阻R1断路；C.电阻R2短路；D.电阻R2断路
【答案】C。
【解析】电阻R1断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压。A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；故选C。
二、填空题
59.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。
【答案】C。
【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。
60.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
【答案】（1）同种；（2）大于。
【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。
电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。
61．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）。
【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
故答案为：正；大地到油罐。
62.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属 球，如图3所示，验电器的两金属箱片由于带同种电荷互相 而张开。
【答案】负、排斥
【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排 斥。
63.（2020·四川乐山）如图所示，在两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1=2R2=20Ω，电源电压U=6V。闭合开关后，甲管中液面比乙管中液面上升得______（选填“慢”、“快”或“相同”），当滑动变阻器滑片P移至最右端时，在1分钟内电流通过电阻丝R1产生的热量Q=______ J。
【答案】（1）快；（2）48。
【解析】两电阻串联，电流相等，R1=2R2，由焦耳定律Q=I2Rt得，电阻大的在相同电流、相同时间产生的热量多，升高的温度快，故甲管中液面比乙管中液面上升得快。
当滑动变阻器滑片P移至最右端时，滑动变阻器接入电路的电阻为零，R1、R2串联，此时电路中的电流为：
1分钟内电流通过电阻丝R1产生的热量：
64.（2020·四川成都A）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。
(1)连接电路时，开关S应该处于__________状态；
(2)她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_________；
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S1支路某根导线断路
D.S2支路某根导线断路
(3)她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_________。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
【答案】（1）断开；（2）C；（3）A。
【解析】(1)为了电学元件的安全，在连接电路时，开关应该断开，所以开关S应该处于断开状态。
(2)如图所示，闭合所有开关后电路为并联电路，将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光，说明干路和开关S2所在支路没有问题，故BD不符合题意；交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光，说明灯泡没有问题，只能是开关S1所在支路某根导线断路，故A不符合题意，C符合题意。
故选C。
(3)为了探究开关S1的作用，在其他两个开关闭合或者断开的情况下，通过操作开关S1，同时观察观察支路上两个灯泡的亮暗情况来判断开关S1的作用；故应该选A。
65.（2019·武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
【答案】负；得到。
【解析】橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
故答案为：负；得到。
66.（2019·苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为______V。
【答案】并联；1.5。
【解析】（1）若断开S2，闭合S1、S3，R1和R2并并列连接在电源两端，即为并联；（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；根据串联电路的分压特点即可判断电压表示数。本题考查串并联的辨别和串联电路的特点和电压表的使用，解题的关键是正确分析开关在不同状态下电路的连接方式。
（1）若断开S2，闭合S1、S3，R1和R2并并列连接在电源两端，即为并联；
（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；
由于R1和R2阻值相等，根据串联电路的分压特点可知：
电压表示数U1=U=×3V=1.5V。
故答案为：并联；1.5。
相关试卷
全国各地2018_2020三年中考物理真题分类详解汇编考点21电与磁含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点21电与磁含解析，共24页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
全国各地2018_2020三年中考物理真题分类详解汇编考点17欧姆定律含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点17欧姆定律含解析，共24页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。
全国各地2018_2020三年中考物理真题分类详解汇编考点12浮力含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点12浮力含解析，共24页。试卷主要包含了选择题，填空题，计算题，综合题等内容，欢迎下载使用。
