全国各地2018_2020三年中考物理真题分类详解汇编考点21电与磁含解析
展开
这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点21电与磁含解析，共24页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
★三年真题
一、选择题

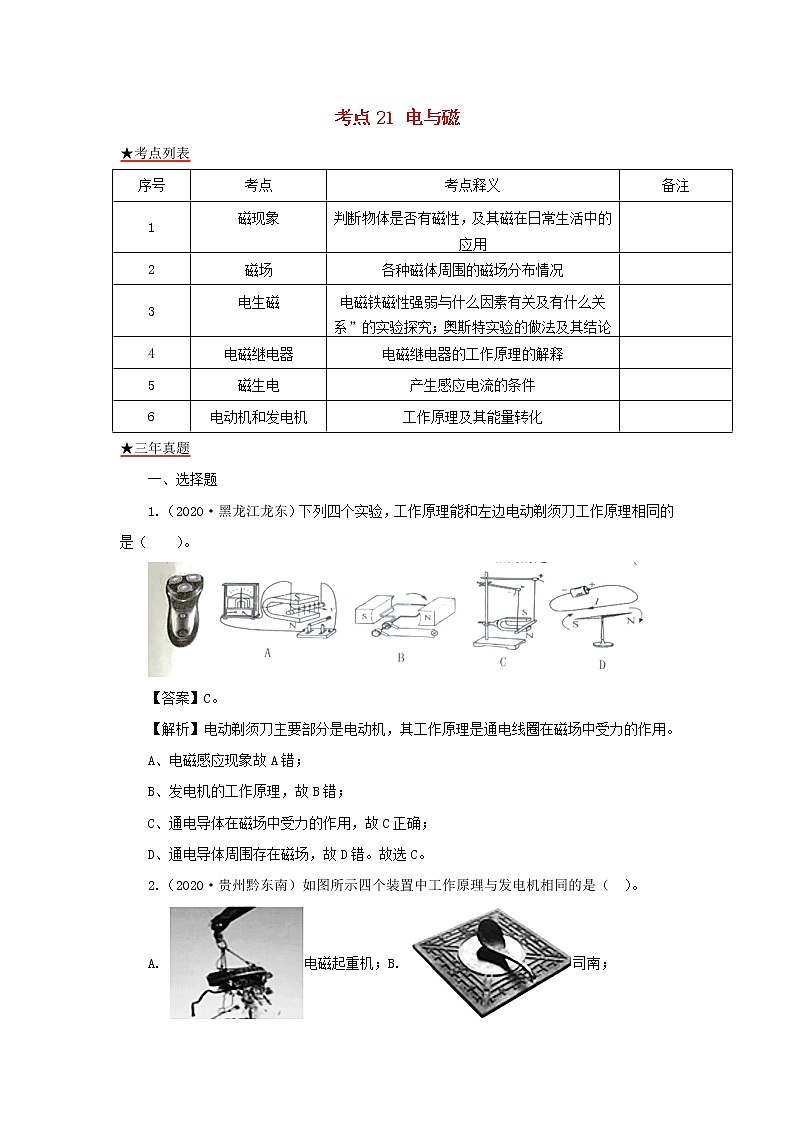

1.（2020·黑龙江龙东）下列四个实验，工作原理能和左边电动剃须刀工作原理相同的是（ ）。
【答案】C。
【解析】电动剃须刀主要部分是电动机，其工作原理是通电线圈在磁场中受力的作用。
A、电磁感应现象故A错；
B、发电机的工作原理，故B错；
C、通电导体在磁场中受力的作用，故C正确；
D、通电导体周围存在磁场，故D错。故选C。

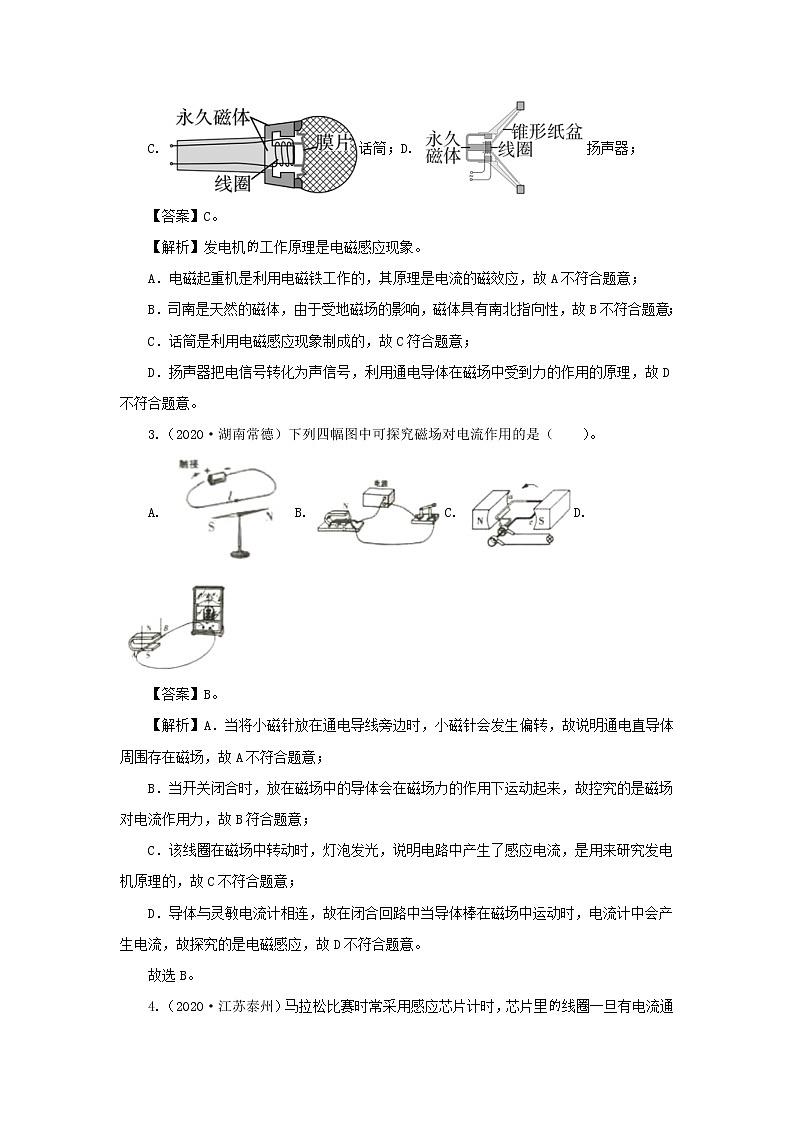

2.（2020·贵州黔东南）如图所示四个装置中工作原理与发电机相同的是（ ）。
A. 电磁起重机；B. 司南；
C. 话筒；D. 扬声器；
【答案】C。
【解析】发电机工作原理是电磁感应现象。
A．电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；
B．司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；
C．话筒是利用电磁感应现象制成的，故C符合题意；
D．扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。
3.（2020·湖南常德）下列四幅图中可探究磁场对电流作用的是（ ）。
A. B. C. D.
【答案】B。
【解析】A．当将小磁针放在通电导线旁边时，小磁针会发生偏转，故说明通电直导体周围存在磁场，故A不符合题意；
B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，故控究的是磁场对电流作用力，故B符合题意；
C．该线圈在磁场中转动时，灯泡发光，说明电路中产生了感应电流，是用来研究发电机原理的，故C不符合题意；
D．导体与灵敏电流计相连，故在闭合回路中当导体棒在磁场中运动时，电流计中会产生电流，故探究的是电磁感应，故D不符合题意。
故选B。

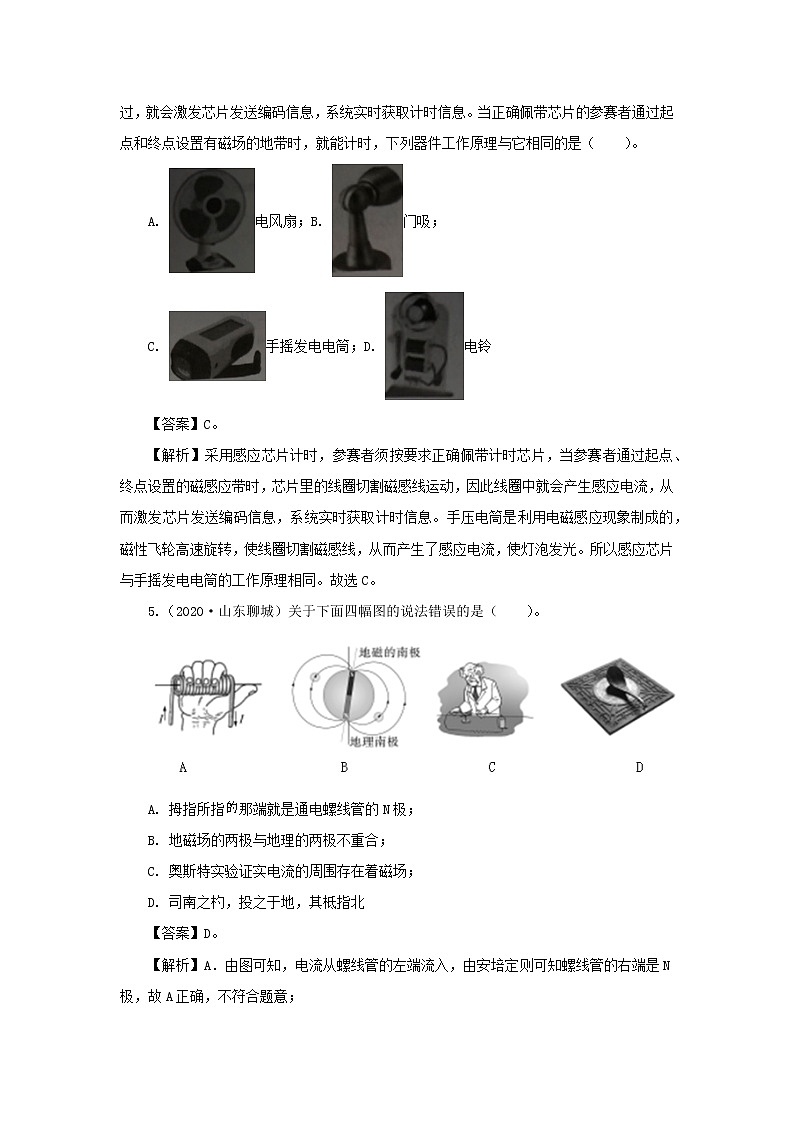

4.（2020·江苏泰州）马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）。
A. 电风扇；B. 门吸；
C. 手摇发电电筒；D. 电铃
【答案】C。
【解析】采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息。手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使灯泡发光。所以感应芯片与手摇发电电筒的工作原理相同。故选C。
5.（2020·山东聊城）关于下面四幅图的说法错误的是（ ）。
A. 拇指所指那端就是通电螺线管的N极；
B. 地磁场的两极与地理的两极不重合；
C. 奥斯特实验证实电流的周围存在着磁场；
D. 司南之杓，投之于地，其柢指北
【答案】D。
【解析】A．由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，故A正确，不符合题意；
B．地磁场的南北极与地理南北极相反，并不重合，故B正确，不符合题意；
C．奥斯特实验说明通电导线周围存在磁场，故C正确，不符合题意；
D．司南之杓，投之于地，其柢指南，司南的长柄指南，故D错误，符合题意。
故选D。
6.（2020·四川成都A）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）。
A. “甲电机”将电能转化为机械能；
B. “乙电机”将机械能转化为电能；
C. “甲电机”依据电磁感应来工作；
D. 两电机的工作原理是相同的
【答案】C。
【解析】A．“甲电机”相当于发电机，将机械能转化为电能，故A错误；
B．“乙电机”相当于电动机，将电能转化为机械能，故B错误；
C．“甲电机”相当于发电机，利用电磁感应工作，故C正确；
D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，故D错误。
故选C。
7.（2020·四川乐山）下列所示的实验装置中，能说明电动机工作原理的是（ ）。
A. B.
C. D.
【答案】A。
【解析】A．开关闭合后，通电导体受到磁场的作用，可以在导轨上运动，将电能转化为机械能。这是电动机的工作原理。A选项符合题意；
B．因为地磁场的作用，磁体会指示南北方向。B选项不符合题意；
C．闭合电路的部分导体在磁场中运动，电路中会产生电流，这是发电机的工作原理。C选项不符合题意；
D．线圈在磁场中运动，电路中产生电流，这是交流发电机工作原理。D选项不符合题意。
故选A。
8.（2020·四川南充）对下列四幅图解释正确的是（ ）。
A. 图甲中水平放置指南针受地磁场影响，指针N极总是指向地理南方；
B. 图乙中通电螺线管右端为N极；
C. 图丙为电动机工作原理图；
D. 图丁说明了电磁铁磁性强弱与电流大小有关
【答案】B。
【解析】A．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，故A错误；
B．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N极，故B正确；
C．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C错误；
D．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误。
故选B。
9.（2020·四川雅安）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（ ）。
A. 甲实验说明电能可以转化为动能
B. 乙实验说明利用磁场可以产生电流
C. 根据图丙的实验原理，制成了电动机
D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥
【答案】A。
【解析】由实验的装置及实验现象可知实验的原理及意义。
A．导体棒与电源相连，当通以电流时由于受磁场力作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故A正确；
B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故B错误；
C．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故C错误；
D．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故D错误。
故选A。
10．（2020·四川遂宁）对于下列四个实验的描述完全正确的有（ ）。
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
A．①②B．①②③C．②③④D．①③④
【答案】D。
【解析】①图中闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，动圈式话筒的工作原理就是电磁感应现象，故①正确；
②乙图中，材料相同，长度相同，横截面积越大的导体的电阻越小，故②错误；
③图中是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故③正确；
④图中有电源，是演示磁场对电流作用的实验装置，导体受力的方向与电流方向和磁场方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故④正确。
故选：D。
11.（2020·重庆）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（ ）。
A.甲图中的通电电螺线管，它的B端是螺线管的S极；
B.乙图中的手摇发电机，工作时把电能转化好机械能"；
C.丙图中的插座，孔L没有连接火线或零线，完全无用；
D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体
【答案】D。
【解析】A选项，图中电流如图，
根据右手螺旋定则掌心面向自己，大拇指只想B端，所以B端为N极，A错误；B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手接触测电笔尾部的金属体，D正确。
12.（2020·四川甘孜州）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（ ）。
A. 蹄形磁铁不动，导体棒沿竖直方向向下运动时；
B. 蹄形磁铁不动，导体棒沿竖直方向向上运动时；
C. 导体棒不动，蹄形磁铁沿水平方向左右运动时；
D. 导体棒不动，蹄形磁铁沿竖直方向上下运动时
【答案】C。
【解析】A．蹄形磁铁不动，导体棒沿竖直方向向上运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故A不符合题意；
B．蹄形磁铁不动，导体棒沿竖直方向向下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故B不符合题意；
C．导体棒不动，蹄形磁铁沿水平方向左右运动时，导体切割磁感线运动，产生感应电流，电路中有电流，电流计的指针发生偏转，故C符合题意；
D．导体棒不动，蹄形磁铁沿竖直方向上下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故D不符合题意。
故选C。
13.（2020·重庆B）下列说法中，正确的是（ ）。
A. 长期不使用的电视机，不用切断电源；
B. 发现有人触电，应立即断开电源总开关；
C. 小磁针的N极和磁铁的S极相互排斥；
D. 通电螺线管两端的极性跟电流方向无关
【答案】B。
【解析】A．期不使用的电视机，要切断电源，可以节约电能，养成节能的习惯，故A错误；
B．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B正确；
C．同名磁极相互排斥，异名磁极相互吸引，故小磁针的N极和磁铁的S极接近时，会相互吸引，故C错误；
D．由安培定则可知：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极；故通电螺线管两端的极性跟电流方向有关，故D错误。
故选B。
14.（2020•岳阳）如图所示的四个实验，能反映电动机工作原理的是（ ）。
A B C D
【答案】D。
【解析】电动机的工作原理是磁场对电流有力的作用，图D是电动机的作用原理。
故选D。
15.（2020·山东滨州）关于下列四幅图表述正确的是（ ）。
A. 图甲：司南是利用地球的引力指示南北的；
B. 图乙：电生磁是由法国的安培最早发现的；
C. 图丙：只要导体在磁场中运动，就一定会产生电流；
D. 图丁：这是电动机的工作原理
【答案】D。
【解析】A．司南利用地磁场对磁体有力的作用来指示南北，故A错误；
B．电生磁是由丹麦物理学家奥斯特最早发现的，故B错误；
C．导体在磁场中运动，若不切割磁感线，就不会产生感应电流，故C错误；
D．图中通电导体在磁场中会受到力的作用，这是电动机的工作原理，故D正确。
故选D。
16.（2020·贵州黔西南）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是( )。
A. B. C. D.
【答案】A。
【解析】由题知，电流表工作原理：通电线圈在磁场中受力而转动，因此可以利用电流表指针转动幅度来体现电路中电流的大小。
A．A图为研究通电导体在磁场中受力运动的实验，是电动机的原理图，与电流表工作原理相同，故A符合题意；
B．B图是奥斯特实验，说明通电导体周围存在磁场，与电流表的工作原理无关，故B不符合题意；
C．C图探究的是电磁感应现象的实验，与电流表的工作原理无关，故C不符合题意；
D．D图探究的是电磁铁磁性影响因素的实验，与电流表的工作原理无关，故D不符合题意。
故选A。
17．（2020·哈尔滨）关于甲、乙两图的说法中，正确的是（ ）。
A．甲图中改变电流大小，电流周围磁场强弱不发生改变
B．甲图中改变电流方向，小磁针的偏转方向不发生改变
C．利用乙图可研究电磁感应现象
D．乙图中闭合开关后，静止的导体ab就会运动
【答案】C。
【解析】A、甲图是奥斯特实验，改变电流大小，电流周围磁场强弱会发生改变，故A错误；
B、甲图中改变电流方向，磁场的方向发生了改变，则小磁针的偏转方向发生改变，故B错误；
C、图乙中，闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，故C正确；
D、乙图中闭合开关后，静止的导体ab中无电流通过，不会运动，故D错误。
故选：C。
18．（2020·绥化）下列四个装置中利用电磁感应现象制成的是（ ）。
A．动圈式话筒
B．电动机
C．扬声器
D．电磁继电器
【答案】A。
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象。
A、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A正确；
B、电动机是利用通电导线在磁场中受力运动的原理制成的，故B错误；
C、扬声器把电信号转化为声信号，利用通电导体在磁场中受力运动的原理，故C错误；
D、电磁继电器的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：A。
19.（2020·广东）关于如图所示的实验装置，表述错误的是（ ）。
A. 该装置可用来研究电磁感应现象；
B. 该装置能将电能转化为机械能；
C. 该装置可用来研究磁场对通电导体的作用；
D. 该装置揭示的原理可应用于电动机
【答案】A。
【解析】A．图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；
B．该装置实验过程中使电能转化为机械能，故B正确，不符合题意；
C．图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；
D．通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。
故选A。
20.（2020·北京）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（ ）。
A. 图甲所示的实验，研究的是条形磁体周围的磁场方向特点；
B. 图乙所示的实验，研究的是条形磁体周围的磁场分布特点；
C. 图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型；
D. 由图丙可知，条形磁体周围的磁场是由磁感线组成的
【答案】ABC。
【解析】A．图甲中，条形磁体周围不同位置上放一些小磁针，小磁针N极所指的方向不同，可以研究条形磁体周围的磁场方向特点，故A正确；
B．图乙中，利用撒在磁体周围的铁屑可以判断该磁体周围磁场的分布，故B正确；
C．图丙中条形磁体周围的磁感线，是人们利用建模的方法画出来的并不真实存在的曲线，故C正确；
D．磁场是一种物质，为了描述磁场的分布引入了磁感线，磁感线其实不存在，故D错误。
故选ABC。
21.（2020·德州）如图所示，实验与应用实例对应关系正确的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A．图中说明电流的磁效应，而电饭煲是利用电流的热效应工作的，故A错误；
B．图中说明电荷间相互作用，而磁悬浮列车是依据磁极间的相互作用来实现悬浮和运行的，故B错误；
C．滑动变阻器的变阻原理是通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，故C正确；
D．电铃是利用电流的磁效应工作的，与电磁感应无关，故D错误。
故选C。
22.（2020·广元）下图能说明发电机工作原理的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A．小磁针发针偏转说明通电导体周围有磁场，选项不符合题意；
B．开关闭合后，导体中存在电流，电流在磁场中受到安培力作用，从而产生运动，故属于电动机原理，选项不符合题意；
C．在外力作用下导体棒切割磁感线，从而产生感应电流使电流表发生偏转，属于电磁感应现象，所以为发电机的原理，选项符合题意；
D．此图是电磁继电器的原理图：开关闭合后，电路中有电流，电磁铁吸引衔铁，是电流的磁效应；触电将电热器接通时，电热器产生热量，是电流的热效应；触点将电动机接通时，电动机转动，电能转化为机械能，选项不符合题意。
故选C。
23.（2020·自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（ ）。
A. 变小B. 不变C. 变大D. 无法确定
【答案】A。
【解析】闭合开关K，电流从螺线管的上端流入，根据安培定则可知，螺线管的上端是N极，条形磁铁的下端是N极，因为同名磁极相互排斥，所以当闭合开关K，弹簧测力计的示数将变小。
故选A。
24.（2019·益阳）关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）。
【答案】B。
【解析】A、在条形磁体的外部，其磁感线是从N极指向S极的，故A正确；
B、地磁南极在地理的北极附近，地磁北极在地理的南极附近，图中地磁北极在地理的北极附近，故B错误；
C、用右手握住螺线管，使四指指向电流的方向，电流由外向里，大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的S极靠近螺线管的N极，故C正确；
D、用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的N极靠近螺线管的S极，即右端，故D正确。故选B。
25.（2019·邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（ ）。
A．电磁铁的A端为N极；
B．小磁针静止时，N极水平指向左；
C．利用这一现象所揭示的原理可制成的设备是发电机；
D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
【答案】C。
【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，故A正确；
B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；
C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；
D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确；故选C。
26.（2019·贵港）如图1所示，下列说法正确的是（ ）。
A．图甲实验现象表明通电导体周围存在着磁场；
B．图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，电流表指针会偏转；
C．图丙中，是发电机的工作原理图；
D．图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同
【答案】A。
【解析】A．图甲实验是著名的奥斯特实验，该实验验证了电流的磁效应，即说明了通电导体周围存在着磁场，故A正确；
B．图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，由于导体没有切割磁感线运动，所以电路中没有产生感应电流，即电流表指针不会偏转，故B错误；
C．图丙中，闭合开关，发现放在磁场中的导体棒运动起来，说明磁场对通电导体有力的作用，这个是电动机的原理图，故C错误；
D．喇叭的工作原理与电动机的原理相同，都是图丙的实验原理，而图乙的实验原理是发电机的原理图，故D错误。故应选A。
27.（2019·遂宁）如图，关于甲、乙、丙、丁四幅实验图片，下列说法错误的是（ ）。
A. 此实验说明通电导体周围存在着磁场；
B. 此实验说明了发电机的工作原理；
C. 此实验说明电磁铁的磁性强弱与线圈匝数有关；
D. 此实验过程中将机械能转化为电能
【答案】D。
【解析】 A、实验中当将通电导线放在小磁针上方时，小磁针会发生偏转，说明通电导体周围存在着磁场，故A正确；
B、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，电流计指针发生偏转，说明导体中有感应电流产生，这是发电机的工作原理，故B正确；
C、图中两电磁铁串联，则通过的电流相同，它们线圈的匝数不同，两个电磁铁吸引小铁钉的数量不同，说明电磁铁的磁性强弱与线圈匝数有关，故C正确；
D、图中有电源，通电导体在磁场中受到力的作用而发生运动，将电能转化为机械能，故D错误。故选D。
28.（2019·湖州）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（ ）。
A.闭合开关前，电磁铁与条形磁铁间没有力的作用；
B.闭合开关后，条形磁铁受到桌面向左的摩擦力；
C.闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大；
D.闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
【答案】C。
【解析】A、闭合开关前，虽然电磁铁没有磁性，但是电磁铁中间是有铁芯的，条形磁铁对铁芯是有吸引力作用的，故A错误。
B、闭合开关后，电磁铁有磁性，根据图中的电流方向结合安培定则可知，电磁铁的左端是N极、右端是S极，因异名磁极相互吸引，则电磁铁对条形磁铁有向左的吸引力作用，条形磁铁有向左运动趋势，所以条形磁铁受到向右的静摩擦力作用。故B错误。
C和D、闭合开关后，滑片P向a移动时，变阻器接入电路的阻值变小，通过电磁铁的电流增大，磁性增强，对条形磁铁的吸引力增大，条形磁铁始终处于静止状态，受到向左的吸引力和向右的静摩擦力是平衡力，吸引力增大，则摩擦力也增大，故C正确，D错误。故选C。
29.（2019·海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（ ）。
【答案】B。
【解析】A．该实验可以说明电流磁效应与电流大小的关系，故A不符合题意；
B．该实验说明通电导体在磁场中受到力的作用，而电动机的工作原理与之相同，故B符合题意；
C．该实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，是发电机的工作原理，故C不符合题意；
D．该实验说明通电导线周围存在磁场，故D不符合题意。故应选B。
30.（2019·绵阳）用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（ ）。
【答案】A。
【解析】接通电源，发现导体ab向左运动，把电源正负极对调后接入电路，电流的方向改变了，发现导体ab向右运动。说明通电导线在磁场中受力方向跟电流方向有关。故选A。
31.（2018·河北）下列有关电与磁的说法正确的是（ ）。
A. 磁感线是用来形象描述磁场的，并不真实存在；
B. 悬吊着的小磁针静止时N极指向地理南极附近；
C. 法拉第在世界上第一个发现了电与磁之间的联系；
D. 电磁继电器是利用电磁铁来控制工作电路的一种开关
【答案】AD。
【解析】A、磁场虽然看不见摸不着，但是实际存在的，磁感线是人为建立的模型，并不存在，故A正确；
B、根据磁极间的相互作用规律可知，小磁针在地面上受到地磁场的作用静止时，小磁针的N极指向地磁的南极，故B错误；
C、奥斯特最早发现了电与磁之间的联系--电流的磁效应，故C错误；
D、继电器是利用低电压、弱电流电路的通断来间接控制高电压、强电流电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种开关，故D正确。故选AD。
32.（2018·日照）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（ ）。
A．电磁铁A端是N极；
B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极；
C．向右滑动滑片P，GMR两端的电压增大；
D．向左滑动滑片P，指示灯会变亮
【答案】ACD。
【解析】A、利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极。故A正确。
B、在磁体外部，磁感线是从N极出发回到S极；故B错误。
C、向右滑动滑片P，滑动变阻器接入电路的阻值变大，则电路的总电阻变大，由欧姆定律可知，电路电流减小，因此电磁铁磁性减弱，周围磁场减弱，GMB的阻值变大。则GMR两端的电压增大，故C正确；
D、由图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小，
由I=可知，电路中的电流变大，此时电磁铁的磁性变强；
由右图可知，巨磁电阻和灯泡串联，因电阻在磁场中随磁场的增强而急剧减小，
所以，此时巨磁电阻的阻值会变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，通过灯泡的电流变大，
因P=I2R，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；故D正确。故选ACD。
33.（2018·广安）如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是（ ）。
A．电磁铁的上端为N极； B．电磁铁的磁性逐渐增大；
C．弹簧测力计的示数逐渐减小；D．断开开关，弹簧测力计的示数为零
【答案】C。
【解析】A、由图知电流从电磁铁的上端流入，由安培定则可知，电磁铁的下端是N极，上端是S极，故A错误；
B、滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，则电路中的电流变小，电磁铁的磁性变弱，故B错误；
C、据A项解答可知，电磁铁上端是S极，与上面永久磁铁的N极是异名磁极，则它们相互吸引，滑片向左移动时，电磁铁的磁性变弱，所以吸引力变小，则测力计示数变小，故C正确；
D、断开开关，弹簧测力计的下面仍有磁铁，此时测力计相当于测量该磁铁的重力，所以示数不是零，故D错误。故选C。
二、填空题
34.（2020·贵州黔南）在下图所示的四幅图中，图_____能表明分子之间有引力；图_______是用来研究通电导体在磁场中会受到力的作用∶图________中的原理可用来制造发电机。
【答案】（1）A；（2）D；（3）C。
【解析】图A中，压紧的铅块下可挂重物，说明分子之间存在引力。
图B中，压缩活塞使得筒内的空气内能增加、温度升高，是将机械能转化为内能的过程。
图C中闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是发电机的原理。
图D中，闭合开关，通电导体在磁场中受力运动，根据此原理制成了电动机。
35.（2020·四川甘孜州）如图所示，闭合开关S，小磁针静止时N极指向_______（选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性_____（选填“增强”或“减弱”）
【答案】（1）左；（2）增强。
【解析】根据右手定则，右手四指弯曲指向电流方向握住螺线管，则大拇指指向左，因此电磁铁的N极向左，根据同名磁极相互排斥，异名磁极相互吸引，则小磁针S极向右，N极指向左；
滑动变阻器滑片向左移动后，滑动变阻器的电阻丝接入电路部分变短，电阻变小，使得电路中电流增大，因此电磁铁的磁性增强。
36.（2020·四川成都A）图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的_________极附近。指南针放在通电导线附近发生了轻微偏转，是因为_________产生了磁场。
【答案】（1）南；（2）电流。
【解析】指南针静止时，南极所指的方向是地理的南极附近，是地磁场的北极。
将指南针放在通电导线附近，指南针会发生偏转，说明电流产生了磁场。
37.（2020·江苏连云港）白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
【答案】（1）晃动；（2）通电导体在磁场中受力；（3）电动机。
【解析】将强磁体靠近通电白炽灯的灯丝，发现灯丝在晃动，说明通电导体在磁场中受力的作用，电动机是根据此原理制成的。
38.（2020·天津）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）。
【答案】①。
【解析】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。
39.（2020·武汉）如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。
【答案】（1）电动机；（2）有；（3）电。
【解析】闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，该装置可以用来研究电动机的工作原理。
将图中的电源换成电流表，使导体ab左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，即导体ab中有感应电流通过，电流表指针发生偏转，该过程消耗机械能，获得电能，将机械能转化为电能。
40.（2019·达州）如图是研究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填“强”或“弱”）。
【答案】B；弱。
【解析】（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。
（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
故答案为：B；弱。
三、作图题
41.（2020·贵州黔东南）如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出：①磁感线的方向：②在括号中标出电源右侧的极性（用“+”或“-”表示）。
（ ）
【答案】如图。
【解析】磁体外部磁感线的方向是由北极出发，南极进去，据此可以确定磁感线的方向；根据磁极间的相互规律可以确定螺线管的左端为N极，右端为S极，根据安培定则可判断螺线管上电流方向向上，所以右端为电源的“+”极，左端为电源的“-”极，如图所示
42.（2020·贵州黔南）在如图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。
（ ）
【答案】如图。
【解析】①已知通电螺旋管的S极，确定出N极，然后根据通电螺线管的磁极判断出磁感线的方向。在磁体外部，磁感线总是从N极发出，回到S极。
②根据磁极间的相互作用判断出通电螺线管的磁极。
【详解】①由图可知，螺旋管的右端为N极，小磁针静止时的右端为N极；因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。
②根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为N极，因此小磁针的左端为S极，右端为N极。如图所示：
43.（2020·贵州黔西南）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。
【答案】如图。
【解析】根据磁极间的相互作用，可判断螺线管的左端为S极，右端为N极；磁体外部磁感线是由磁体的N极出发，S极进去；最后根据安培定则判断螺线管上电流方向向下，则电源右端为正极，左端为负极。如图所示
44.（2020·湖南常德）请在图中标出小磁针的N极和磁感线的方向。
【答案】如图。
【解析】由安培定则可知，通电螺线圈的右端为N极，故磁感线的方向向左，小磁针的左端为S极，右端为N极，如图所示
。
55.（2020·山东泰安）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
【答案】如图。
【解析】小磁针的左端是N极，由异名磁极相互吸引可知螺线管的右端是S极，左端是N极，由安培定则可知电源的右端是正极，左端是负极，如图所示：
46.（2020·四川乐山）如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
【答案】如图。
【解析】小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。
47.（2020·新疆）请在图中标出静止小磁针的N极。
【答案】如图。
【解析】如图，电源的正极在右侧，铁芯正面的电流方向向上。由右手螺旋定则可知电磁铁的N极在左侧，故右侧为S极。又因为异名磁极相互吸引，故小磁针的左端为N极。
48.（2020·江苏连云港）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。
【答案】如图。
【解析】磁体的外部，磁感线从N极出发回到S极，由图可知，螺线管的左端是N极，由安培定则可知电流从螺线管的左端流入，右端流出，由异名磁极相互吸引可知小磁针的右端是S极，左端是N极，如图所示：
49.（2018•达州）如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。
【解析】由右手螺旋定则可得，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端为N极，外部磁感线由N极指向S极，故A点磁感线向左，内部磁感线方向由S极指向N极，故小磁针右侧为N极，左侧为S极。故答案如图：
50.（2018·南充）如图所示，根据通电螺线管的“S、N”极，判断并标出电源“+、﹣”极和静止的小磁针的“S、N”。
【解析】由图知，通电螺线管的右端为S极，因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端为N极、右端为S极；
由右手螺旋定则可知，螺线管中电流由右侧流入、左侧流出；所以电源的右侧为正极、左侧为负极，如图所示：
四、实验探究题
51．（2020·安徽）在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
（1）实验现象：①保持蹄形磁体位置不动，让导线 AB 在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线 AB 向左或向右运动，电流表的指针发 生偏转；③保持导线 AB 不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做_________运动时，导体中就会产生感应电流。 （2）实验现象：①保持磁场方向不变，导线 AB 向右运动时， 电流表指针向左偏转；导线 AB 向左运动时，电流表指 针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线 AB 向右运动时，电流表指针向右偏转；导线 AB 向左运动时，电流表指针向左偏转。实验结论：感应电流的方向与____________________________________有关。
【答案】（1）切割磁感线；（2）导体切割磁感线运动的方向和磁场方向。
【解析】（1）由实验操作可知，磁场方向为竖直方向，当导体在磁场中静止或者在竖直方向上运动时，没有切割磁感线，没有感应电流产生；当导体在磁场中向左或者向右运动时，切割了磁感线，有感应电流产生，故而产生感应电流的条件是：闭合回路的一部分导体在磁场中做切割磁感线运动。
（2）由实验操作可知，保持磁场方向不变，仅改变导体切割磁感线运动方向时，产生的感应电流方向发生改变；保持导体切割磁感线运动方向不变，仅改变磁场方向时，产生的感应电流方向发生改变；故而感应电流的方向与导体切割磁感线运动的方向和磁场方向都有关。
52.（2020·江西）探究磁与电的联系。
如左图所示，是灵敏电流计的内部结构，小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如右图所示的装置进行了下面的实验｡
【进行实验】用手拨动其中一个灵敏电流计指针的同时，另一个灵敏电流计的指针也发生了偏转｡
【交流】拨动右侧灵敏电流计的指针时，表内线圈在磁场中______运动，产生了感应电流｡于是，左侧灵敏电流计内的线圈同时也会有电流，它在______中受到力的作用，带动指针偏转起来。此时的右侧灵敏电流计相当于______机｡
【答案】（1）做切割磁感线；（2）磁场；（3）发电。
【解析】拨动右侧灵敏电流计的指针时，表内线圈在磁场中做切割磁感线运动，会产生感应电流，由于左侧灵敏电流计和右侧灵敏电流计相连，左侧灵敏电流计内的线圈同时也会有电流，在磁场中受到力的作用，从而带动指针偏转。
右侧灵敏电流计产生感应电流，属于电磁感应现象，相当于发电机。
53.（2018•枣庄）在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与的磁场相似。
（2）小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中方向有关。
（3）小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了，来探究的关系。
【答案】（1）条形；（2）电流；（3）控制两次实验的电流大小不变； 通电螺线管磁场强弱与线圈匝数。
【解析】（1）通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（2）如果改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的电流方向有关。
（3）实验中，他将开关S从a换到b上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
故答案为：（1）条形；（2）电流；（3）控制两次实验的电流大小不变； 通电螺线管磁场强弱与线圈匝数。
序号
考点
考点释义
备注
1
磁现象
判断物体是否有磁性，及其磁在日常生活中的应用
2
磁场
各种磁体周围的磁场分布情况
3
电生磁
电磁铁磁性强弱与什么因素有关及有什么关系”的实验探究；奥斯特实验的做法及其结论
4
电磁继电器
电磁继电器的工作原理的解释
5
磁生电
产生感应电流的条件
6
电动机和发电机
工作原理及其能量转化
A．
B．
C．
D．
A．方向与电流方向有关
B．方向与磁感线方向有关
C．大小与电流大小有关
D．大小与磁场强弱有关
★三年真题
一、选择题
1.（2020·黑龙江龙东）下列四个实验，工作原理能和左边电动剃须刀工作原理相同的是（ ）。
【答案】C。
【解析】电动剃须刀主要部分是电动机，其工作原理是通电线圈在磁场中受力的作用。
A、电磁感应现象故A错；
B、发电机的工作原理，故B错；
C、通电导体在磁场中受力的作用，故C正确；
D、通电导体周围存在磁场，故D错。故选C。
2.（2020·贵州黔东南）如图所示四个装置中工作原理与发电机相同的是（ ）。
A. 电磁起重机；B. 司南；
C. 话筒；D. 扬声器；
【答案】C。
【解析】发电机工作原理是电磁感应现象。
A．电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；
B．司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；
C．话筒是利用电磁感应现象制成的，故C符合题意；
D．扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。
3.（2020·湖南常德）下列四幅图中可探究磁场对电流作用的是（ ）。
A. B. C. D.
【答案】B。
【解析】A．当将小磁针放在通电导线旁边时，小磁针会发生偏转，故说明通电直导体周围存在磁场，故A不符合题意；
B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，故控究的是磁场对电流作用力，故B符合题意；
C．该线圈在磁场中转动时，灯泡发光，说明电路中产生了感应电流，是用来研究发电机原理的，故C不符合题意；
D．导体与灵敏电流计相连，故在闭合回路中当导体棒在磁场中运动时，电流计中会产生电流，故探究的是电磁感应，故D不符合题意。
故选B。
4.（2020·江苏泰州）马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）。
A. 电风扇；B. 门吸；
C. 手摇发电电筒；D. 电铃
【答案】C。
【解析】采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息。手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使灯泡发光。所以感应芯片与手摇发电电筒的工作原理相同。故选C。
5.（2020·山东聊城）关于下面四幅图的说法错误的是（ ）。
A. 拇指所指那端就是通电螺线管的N极；
B. 地磁场的两极与地理的两极不重合；
C. 奥斯特实验证实电流的周围存在着磁场；
D. 司南之杓，投之于地，其柢指北
【答案】D。
【解析】A．由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，故A正确，不符合题意；
B．地磁场的南北极与地理南北极相反，并不重合，故B正确，不符合题意；
C．奥斯特实验说明通电导线周围存在磁场，故C正确，不符合题意；
D．司南之杓，投之于地，其柢指南，司南的长柄指南，故D错误，符合题意。
故选D。
6.（2020·四川成都A）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）。
A. “甲电机”将电能转化为机械能；
B. “乙电机”将机械能转化为电能；
C. “甲电机”依据电磁感应来工作；
D. 两电机的工作原理是相同的
【答案】C。
【解析】A．“甲电机”相当于发电机，将机械能转化为电能，故A错误；
B．“乙电机”相当于电动机，将电能转化为机械能，故B错误；
C．“甲电机”相当于发电机，利用电磁感应工作，故C正确；
D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，故D错误。
故选C。
7.（2020·四川乐山）下列所示的实验装置中，能说明电动机工作原理的是（ ）。
A. B.
C. D.
【答案】A。
【解析】A．开关闭合后，通电导体受到磁场的作用，可以在导轨上运动，将电能转化为机械能。这是电动机的工作原理。A选项符合题意；
B．因为地磁场的作用，磁体会指示南北方向。B选项不符合题意；
C．闭合电路的部分导体在磁场中运动，电路中会产生电流，这是发电机的工作原理。C选项不符合题意；
D．线圈在磁场中运动，电路中产生电流，这是交流发电机工作原理。D选项不符合题意。
故选A。
8.（2020·四川南充）对下列四幅图解释正确的是（ ）。
A. 图甲中水平放置指南针受地磁场影响，指针N极总是指向地理南方；
B. 图乙中通电螺线管右端为N极；
C. 图丙为电动机工作原理图；
D. 图丁说明了电磁铁磁性强弱与电流大小有关
【答案】B。
【解析】A．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，故A错误；
B．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N极，故B正确；
C．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C错误；
D．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误。
故选B。
9.（2020·四川雅安）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（ ）。
A. 甲实验说明电能可以转化为动能
B. 乙实验说明利用磁场可以产生电流
C. 根据图丙的实验原理，制成了电动机
D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥
【答案】A。
【解析】由实验的装置及实验现象可知实验的原理及意义。
A．导体棒与电源相连，当通以电流时由于受磁场力作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故A正确；
B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故B错误；
C．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故C错误；
D．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故D错误。
故选A。
10．（2020·四川遂宁）对于下列四个实验的描述完全正确的有（ ）。
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
A．①②B．①②③C．②③④D．①③④
【答案】D。
【解析】①图中闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，动圈式话筒的工作原理就是电磁感应现象，故①正确；
②乙图中，材料相同，长度相同，横截面积越大的导体的电阻越小，故②错误；
③图中是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故③正确；
④图中有电源，是演示磁场对电流作用的实验装置，导体受力的方向与电流方向和磁场方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故④正确。
故选：D。
11.（2020·重庆）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（ ）。
A.甲图中的通电电螺线管，它的B端是螺线管的S极；
B.乙图中的手摇发电机，工作时把电能转化好机械能"；
C.丙图中的插座，孔L没有连接火线或零线，完全无用；
D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体
【答案】D。
【解析】A选项，图中电流如图，
根据右手螺旋定则掌心面向自己，大拇指只想B端，所以B端为N极，A错误；B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手接触测电笔尾部的金属体，D正确。
12.（2020·四川甘孜州）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（ ）。
A. 蹄形磁铁不动，导体棒沿竖直方向向下运动时；
B. 蹄形磁铁不动，导体棒沿竖直方向向上运动时；
C. 导体棒不动，蹄形磁铁沿水平方向左右运动时；
D. 导体棒不动，蹄形磁铁沿竖直方向上下运动时
【答案】C。
【解析】A．蹄形磁铁不动，导体棒沿竖直方向向上运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故A不符合题意；
B．蹄形磁铁不动，导体棒沿竖直方向向下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故B不符合题意；
C．导体棒不动，蹄形磁铁沿水平方向左右运动时，导体切割磁感线运动，产生感应电流，电路中有电流，电流计的指针发生偏转，故C符合题意；
D．导体棒不动，蹄形磁铁沿竖直方向上下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故D不符合题意。
故选C。
13.（2020·重庆B）下列说法中，正确的是（ ）。
A. 长期不使用的电视机，不用切断电源；
B. 发现有人触电，应立即断开电源总开关；
C. 小磁针的N极和磁铁的S极相互排斥；
D. 通电螺线管两端的极性跟电流方向无关
【答案】B。
【解析】A．期不使用的电视机，要切断电源，可以节约电能，养成节能的习惯，故A错误；
B．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B正确；
C．同名磁极相互排斥，异名磁极相互吸引，故小磁针的N极和磁铁的S极接近时，会相互吸引，故C错误；
D．由安培定则可知：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极；故通电螺线管两端的极性跟电流方向有关，故D错误。
故选B。
14.（2020•岳阳）如图所示的四个实验，能反映电动机工作原理的是（ ）。
A B C D
【答案】D。
【解析】电动机的工作原理是磁场对电流有力的作用，图D是电动机的作用原理。
故选D。
15.（2020·山东滨州）关于下列四幅图表述正确的是（ ）。
A. 图甲：司南是利用地球的引力指示南北的；
B. 图乙：电生磁是由法国的安培最早发现的；
C. 图丙：只要导体在磁场中运动，就一定会产生电流；
D. 图丁：这是电动机的工作原理
【答案】D。
【解析】A．司南利用地磁场对磁体有力的作用来指示南北，故A错误；
B．电生磁是由丹麦物理学家奥斯特最早发现的，故B错误；
C．导体在磁场中运动，若不切割磁感线，就不会产生感应电流，故C错误；
D．图中通电导体在磁场中会受到力的作用，这是电动机的工作原理，故D正确。
故选D。
16.（2020·贵州黔西南）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是( )。
A. B. C. D.
【答案】A。
【解析】由题知，电流表工作原理：通电线圈在磁场中受力而转动，因此可以利用电流表指针转动幅度来体现电路中电流的大小。
A．A图为研究通电导体在磁场中受力运动的实验，是电动机的原理图，与电流表工作原理相同，故A符合题意；
B．B图是奥斯特实验，说明通电导体周围存在磁场，与电流表的工作原理无关，故B不符合题意；
C．C图探究的是电磁感应现象的实验，与电流表的工作原理无关，故C不符合题意；
D．D图探究的是电磁铁磁性影响因素的实验，与电流表的工作原理无关，故D不符合题意。
故选A。
17．（2020·哈尔滨）关于甲、乙两图的说法中，正确的是（ ）。
A．甲图中改变电流大小，电流周围磁场强弱不发生改变
B．甲图中改变电流方向，小磁针的偏转方向不发生改变
C．利用乙图可研究电磁感应现象
D．乙图中闭合开关后，静止的导体ab就会运动
【答案】C。
【解析】A、甲图是奥斯特实验，改变电流大小，电流周围磁场强弱会发生改变，故A错误；
B、甲图中改变电流方向，磁场的方向发生了改变，则小磁针的偏转方向发生改变，故B错误；
C、图乙中，闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，故C正确；
D、乙图中闭合开关后，静止的导体ab中无电流通过，不会运动，故D错误。
故选：C。
18．（2020·绥化）下列四个装置中利用电磁感应现象制成的是（ ）。
A．动圈式话筒
B．电动机
C．扬声器
D．电磁继电器
【答案】A。
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象。
A、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A正确；
B、电动机是利用通电导线在磁场中受力运动的原理制成的，故B错误；
C、扬声器把电信号转化为声信号，利用通电导体在磁场中受力运动的原理，故C错误；
D、电磁继电器的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：A。
19.（2020·广东）关于如图所示的实验装置，表述错误的是（ ）。
A. 该装置可用来研究电磁感应现象；
B. 该装置能将电能转化为机械能；
C. 该装置可用来研究磁场对通电导体的作用；
D. 该装置揭示的原理可应用于电动机
【答案】A。
【解析】A．图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；
B．该装置实验过程中使电能转化为机械能，故B正确，不符合题意；
C．图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；
D．通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。
故选A。
20.（2020·北京）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（ ）。
A. 图甲所示的实验，研究的是条形磁体周围的磁场方向特点；
B. 图乙所示的实验，研究的是条形磁体周围的磁场分布特点；
C. 图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型；
D. 由图丙可知，条形磁体周围的磁场是由磁感线组成的
【答案】ABC。
【解析】A．图甲中，条形磁体周围不同位置上放一些小磁针，小磁针N极所指的方向不同，可以研究条形磁体周围的磁场方向特点，故A正确；
B．图乙中，利用撒在磁体周围的铁屑可以判断该磁体周围磁场的分布，故B正确；
C．图丙中条形磁体周围的磁感线，是人们利用建模的方法画出来的并不真实存在的曲线，故C正确；
D．磁场是一种物质，为了描述磁场的分布引入了磁感线，磁感线其实不存在，故D错误。
故选ABC。
21.（2020·德州）如图所示，实验与应用实例对应关系正确的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A．图中说明电流的磁效应，而电饭煲是利用电流的热效应工作的，故A错误；
B．图中说明电荷间相互作用，而磁悬浮列车是依据磁极间的相互作用来实现悬浮和运行的，故B错误；
C．滑动变阻器的变阻原理是通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，故C正确；
D．电铃是利用电流的磁效应工作的，与电磁感应无关，故D错误。
故选C。
22.（2020·广元）下图能说明发电机工作原理的是（ ）。
A. B.
C. D.
【答案】C。
【解析】A．小磁针发针偏转说明通电导体周围有磁场，选项不符合题意；
B．开关闭合后，导体中存在电流，电流在磁场中受到安培力作用，从而产生运动，故属于电动机原理，选项不符合题意；
C．在外力作用下导体棒切割磁感线，从而产生感应电流使电流表发生偏转，属于电磁感应现象，所以为发电机的原理，选项符合题意；
D．此图是电磁继电器的原理图：开关闭合后，电路中有电流，电磁铁吸引衔铁，是电流的磁效应；触电将电热器接通时，电热器产生热量，是电流的热效应；触点将电动机接通时，电动机转动，电能转化为机械能，选项不符合题意。
故选C。
23.（2020·自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（ ）。
A. 变小B. 不变C. 变大D. 无法确定
【答案】A。
【解析】闭合开关K，电流从螺线管的上端流入，根据安培定则可知，螺线管的上端是N极，条形磁铁的下端是N极，因为同名磁极相互排斥，所以当闭合开关K，弹簧测力计的示数将变小。
故选A。
24.（2019·益阳）关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）。
【答案】B。
【解析】A、在条形磁体的外部，其磁感线是从N极指向S极的，故A正确；
B、地磁南极在地理的北极附近，地磁北极在地理的南极附近，图中地磁北极在地理的北极附近，故B错误；
C、用右手握住螺线管，使四指指向电流的方向，电流由外向里，大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的S极靠近螺线管的N极，故C正确；
D、用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的N极靠近螺线管的S极，即右端，故D正确。故选B。
25.（2019·邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（ ）。
A．电磁铁的A端为N极；
B．小磁针静止时，N极水平指向左；
C．利用这一现象所揭示的原理可制成的设备是发电机；
D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
【答案】C。
【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，故A正确；
B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；
C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；
D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确；故选C。
26.（2019·贵港）如图1所示，下列说法正确的是（ ）。
A．图甲实验现象表明通电导体周围存在着磁场；
B．图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，电流表指针会偏转；
C．图丙中，是发电机的工作原理图；
D．图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同
【答案】A。
【解析】A．图甲实验是著名的奥斯特实验，该实验验证了电流的磁效应，即说明了通电导体周围存在着磁场，故A正确；
B．图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，由于导体没有切割磁感线运动，所以电路中没有产生感应电流，即电流表指针不会偏转，故B错误；
C．图丙中，闭合开关，发现放在磁场中的导体棒运动起来，说明磁场对通电导体有力的作用，这个是电动机的原理图，故C错误；
D．喇叭的工作原理与电动机的原理相同，都是图丙的实验原理，而图乙的实验原理是发电机的原理图，故D错误。故应选A。
27.（2019·遂宁）如图，关于甲、乙、丙、丁四幅实验图片，下列说法错误的是（ ）。
A. 此实验说明通电导体周围存在着磁场；
B. 此实验说明了发电机的工作原理；
C. 此实验说明电磁铁的磁性强弱与线圈匝数有关；
D. 此实验过程中将机械能转化为电能
【答案】D。
【解析】 A、实验中当将通电导线放在小磁针上方时，小磁针会发生偏转，说明通电导体周围存在着磁场，故A正确；
B、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，电流计指针发生偏转，说明导体中有感应电流产生，这是发电机的工作原理，故B正确；
C、图中两电磁铁串联，则通过的电流相同，它们线圈的匝数不同，两个电磁铁吸引小铁钉的数量不同，说明电磁铁的磁性强弱与线圈匝数有关，故C正确；
D、图中有电源，通电导体在磁场中受到力的作用而发生运动，将电能转化为机械能，故D错误。故选D。
28.（2019·湖州）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（ ）。
A.闭合开关前，电磁铁与条形磁铁间没有力的作用；
B.闭合开关后，条形磁铁受到桌面向左的摩擦力；
C.闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大；
D.闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
【答案】C。
【解析】A、闭合开关前，虽然电磁铁没有磁性，但是电磁铁中间是有铁芯的，条形磁铁对铁芯是有吸引力作用的，故A错误。
B、闭合开关后，电磁铁有磁性，根据图中的电流方向结合安培定则可知，电磁铁的左端是N极、右端是S极，因异名磁极相互吸引，则电磁铁对条形磁铁有向左的吸引力作用，条形磁铁有向左运动趋势，所以条形磁铁受到向右的静摩擦力作用。故B错误。
C和D、闭合开关后，滑片P向a移动时，变阻器接入电路的阻值变小，通过电磁铁的电流增大，磁性增强，对条形磁铁的吸引力增大，条形磁铁始终处于静止状态，受到向左的吸引力和向右的静摩擦力是平衡力，吸引力增大，则摩擦力也增大，故C正确，D错误。故选C。
29.（2019·海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（ ）。
【答案】B。
【解析】A．该实验可以说明电流磁效应与电流大小的关系，故A不符合题意；
B．该实验说明通电导体在磁场中受到力的作用，而电动机的工作原理与之相同，故B符合题意；
C．该实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，是发电机的工作原理，故C不符合题意；
D．该实验说明通电导线周围存在磁场，故D不符合题意。故应选B。
30.（2019·绵阳）用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（ ）。
【答案】A。
【解析】接通电源，发现导体ab向左运动，把电源正负极对调后接入电路，电流的方向改变了，发现导体ab向右运动。说明通电导线在磁场中受力方向跟电流方向有关。故选A。
31.（2018·河北）下列有关电与磁的说法正确的是（ ）。
A. 磁感线是用来形象描述磁场的，并不真实存在；
B. 悬吊着的小磁针静止时N极指向地理南极附近；
C. 法拉第在世界上第一个发现了电与磁之间的联系；
D. 电磁继电器是利用电磁铁来控制工作电路的一种开关
【答案】AD。
【解析】A、磁场虽然看不见摸不着，但是实际存在的，磁感线是人为建立的模型，并不存在，故A正确；
B、根据磁极间的相互作用规律可知，小磁针在地面上受到地磁场的作用静止时，小磁针的N极指向地磁的南极，故B错误；
C、奥斯特最早发现了电与磁之间的联系--电流的磁效应，故C错误；
D、继电器是利用低电压、弱电流电路的通断来间接控制高电压、强电流电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种开关，故D正确。故选AD。
32.（2018·日照）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（ ）。
A．电磁铁A端是N极；
B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极；
C．向右滑动滑片P，GMR两端的电压增大；
D．向左滑动滑片P，指示灯会变亮
【答案】ACD。
【解析】A、利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极。故A正确。
B、在磁体外部，磁感线是从N极出发回到S极；故B错误。
C、向右滑动滑片P，滑动变阻器接入电路的阻值变大，则电路的总电阻变大，由欧姆定律可知，电路电流减小，因此电磁铁磁性减弱，周围磁场减弱，GMB的阻值变大。则GMR两端的电压增大，故C正确；
D、由图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小，
由I=可知，电路中的电流变大，此时电磁铁的磁性变强；
由右图可知，巨磁电阻和灯泡串联，因电阻在磁场中随磁场的增强而急剧减小，
所以，此时巨磁电阻的阻值会变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，通过灯泡的电流变大，
因P=I2R，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；故D正确。故选ACD。
33.（2018·广安）如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是（ ）。
A．电磁铁的上端为N极； B．电磁铁的磁性逐渐增大；
C．弹簧测力计的示数逐渐减小；D．断开开关，弹簧测力计的示数为零
【答案】C。
【解析】A、由图知电流从电磁铁的上端流入，由安培定则可知，电磁铁的下端是N极，上端是S极，故A错误；
B、滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，则电路中的电流变小，电磁铁的磁性变弱，故B错误；
C、据A项解答可知，电磁铁上端是S极，与上面永久磁铁的N极是异名磁极，则它们相互吸引，滑片向左移动时，电磁铁的磁性变弱，所以吸引力变小，则测力计示数变小，故C正确；
D、断开开关，弹簧测力计的下面仍有磁铁，此时测力计相当于测量该磁铁的重力，所以示数不是零，故D错误。故选C。
二、填空题
34.（2020·贵州黔南）在下图所示的四幅图中，图_____能表明分子之间有引力；图_______是用来研究通电导体在磁场中会受到力的作用∶图________中的原理可用来制造发电机。
【答案】（1）A；（2）D；（3）C。
【解析】图A中，压紧的铅块下可挂重物，说明分子之间存在引力。
图B中，压缩活塞使得筒内的空气内能增加、温度升高，是将机械能转化为内能的过程。
图C中闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是发电机的原理。
图D中，闭合开关，通电导体在磁场中受力运动，根据此原理制成了电动机。
35.（2020·四川甘孜州）如图所示，闭合开关S，小磁针静止时N极指向_______（选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性_____（选填“增强”或“减弱”）
【答案】（1）左；（2）增强。
【解析】根据右手定则，右手四指弯曲指向电流方向握住螺线管，则大拇指指向左，因此电磁铁的N极向左，根据同名磁极相互排斥，异名磁极相互吸引，则小磁针S极向右，N极指向左；
滑动变阻器滑片向左移动后，滑动变阻器的电阻丝接入电路部分变短，电阻变小，使得电路中电流增大，因此电磁铁的磁性增强。
36.（2020·四川成都A）图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的_________极附近。指南针放在通电导线附近发生了轻微偏转，是因为_________产生了磁场。
【答案】（1）南；（2）电流。
【解析】指南针静止时，南极所指的方向是地理的南极附近，是地磁场的北极。
将指南针放在通电导线附近，指南针会发生偏转，说明电流产生了磁场。
37.（2020·江苏连云港）白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
【答案】（1）晃动；（2）通电导体在磁场中受力；（3）电动机。
【解析】将强磁体靠近通电白炽灯的灯丝，发现灯丝在晃动，说明通电导体在磁场中受力的作用，电动机是根据此原理制成的。
38.（2020·天津）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）。
【答案】①。
【解析】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。
39.（2020·武汉）如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。
【答案】（1）电动机；（2）有；（3）电。
【解析】闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，该装置可以用来研究电动机的工作原理。
将图中的电源换成电流表，使导体ab左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，即导体ab中有感应电流通过，电流表指针发生偏转，该过程消耗机械能，获得电能，将机械能转化为电能。
40.（2019·达州）如图是研究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填“强”或“弱”）。
【答案】B；弱。
【解析】（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。
（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
故答案为：B；弱。
三、作图题
41.（2020·贵州黔东南）如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出：①磁感线的方向：②在括号中标出电源右侧的极性（用“+”或“-”表示）。
（ ）
【答案】如图。
【解析】磁体外部磁感线的方向是由北极出发，南极进去，据此可以确定磁感线的方向；根据磁极间的相互规律可以确定螺线管的左端为N极，右端为S极，根据安培定则可判断螺线管上电流方向向上，所以右端为电源的“+”极，左端为电源的“-”极，如图所示
42.（2020·贵州黔南）在如图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。
（ ）
【答案】如图。
【解析】①已知通电螺旋管的S极，确定出N极，然后根据通电螺线管的磁极判断出磁感线的方向。在磁体外部，磁感线总是从N极发出，回到S极。
②根据磁极间的相互作用判断出通电螺线管的磁极。
【详解】①由图可知，螺旋管的右端为N极，小磁针静止时的右端为N极；因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。
②根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为N极，因此小磁针的左端为S极，右端为N极。如图所示：
43.（2020·贵州黔西南）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。
【答案】如图。
【解析】根据磁极间的相互作用，可判断螺线管的左端为S极，右端为N极；磁体外部磁感线是由磁体的N极出发，S极进去；最后根据安培定则判断螺线管上电流方向向下，则电源右端为正极，左端为负极。如图所示
44.（2020·湖南常德）请在图中标出小磁针的N极和磁感线的方向。
【答案】如图。
【解析】由安培定则可知，通电螺线圈的右端为N极，故磁感线的方向向左，小磁针的左端为S极，右端为N极，如图所示
。
55.（2020·山东泰安）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
【答案】如图。
【解析】小磁针的左端是N极，由异名磁极相互吸引可知螺线管的右端是S极，左端是N极，由安培定则可知电源的右端是正极，左端是负极，如图所示：
46.（2020·四川乐山）如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
【答案】如图。
【解析】小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。
47.（2020·新疆）请在图中标出静止小磁针的N极。
【答案】如图。
【解析】如图，电源的正极在右侧，铁芯正面的电流方向向上。由右手螺旋定则可知电磁铁的N极在左侧，故右侧为S极。又因为异名磁极相互吸引，故小磁针的左端为N极。
48.（2020·江苏连云港）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。
【答案】如图。
【解析】磁体的外部，磁感线从N极出发回到S极，由图可知，螺线管的左端是N极，由安培定则可知电流从螺线管的左端流入，右端流出，由异名磁极相互吸引可知小磁针的右端是S极，左端是N极，如图所示：
49.（2018•达州）如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。
【解析】由右手螺旋定则可得，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端为N极，外部磁感线由N极指向S极，故A点磁感线向左，内部磁感线方向由S极指向N极，故小磁针右侧为N极，左侧为S极。故答案如图：
50.（2018·南充）如图所示，根据通电螺线管的“S、N”极，判断并标出电源“+、﹣”极和静止的小磁针的“S、N”。
【解析】由图知，通电螺线管的右端为S极，因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端为N极、右端为S极；
由右手螺旋定则可知，螺线管中电流由右侧流入、左侧流出；所以电源的右侧为正极、左侧为负极，如图所示：
四、实验探究题
51．（2020·安徽）在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
（1）实验现象：①保持蹄形磁体位置不动，让导线 AB 在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线 AB 向左或向右运动，电流表的指针发 生偏转；③保持导线 AB 不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做_________运动时，导体中就会产生感应电流。 （2）实验现象：①保持磁场方向不变，导线 AB 向右运动时， 电流表指针向左偏转；导线 AB 向左运动时，电流表指 针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线 AB 向右运动时，电流表指针向右偏转；导线 AB 向左运动时，电流表指针向左偏转。实验结论：感应电流的方向与____________________________________有关。
【答案】（1）切割磁感线；（2）导体切割磁感线运动的方向和磁场方向。
【解析】（1）由实验操作可知，磁场方向为竖直方向，当导体在磁场中静止或者在竖直方向上运动时，没有切割磁感线，没有感应电流产生；当导体在磁场中向左或者向右运动时，切割了磁感线，有感应电流产生，故而产生感应电流的条件是：闭合回路的一部分导体在磁场中做切割磁感线运动。
（2）由实验操作可知，保持磁场方向不变，仅改变导体切割磁感线运动方向时，产生的感应电流方向发生改变；保持导体切割磁感线运动方向不变，仅改变磁场方向时，产生的感应电流方向发生改变；故而感应电流的方向与导体切割磁感线运动的方向和磁场方向都有关。
52.（2020·江西）探究磁与电的联系。
如左图所示，是灵敏电流计的内部结构，小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如右图所示的装置进行了下面的实验｡
【进行实验】用手拨动其中一个灵敏电流计指针的同时，另一个灵敏电流计的指针也发生了偏转｡
【交流】拨动右侧灵敏电流计的指针时，表内线圈在磁场中______运动，产生了感应电流｡于是，左侧灵敏电流计内的线圈同时也会有电流，它在______中受到力的作用，带动指针偏转起来。此时的右侧灵敏电流计相当于______机｡
【答案】（1）做切割磁感线；（2）磁场；（3）发电。
【解析】拨动右侧灵敏电流计的指针时，表内线圈在磁场中做切割磁感线运动，会产生感应电流，由于左侧灵敏电流计和右侧灵敏电流计相连，左侧灵敏电流计内的线圈同时也会有电流，在磁场中受到力的作用，从而带动指针偏转。
右侧灵敏电流计产生感应电流，属于电磁感应现象，相当于发电机。
53.（2018•枣庄）在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与的磁场相似。
（2）小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中方向有关。
（3）小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了，来探究的关系。
【答案】（1）条形；（2）电流；（3）控制两次实验的电流大小不变； 通电螺线管磁场强弱与线圈匝数。
【解析】（1）通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（2）如果改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的电流方向有关。
（3）实验中，他将开关S从a换到b上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
故答案为：（1）条形；（2）电流；（3）控制两次实验的电流大小不变； 通电螺线管磁场强弱与线圈匝数。
序号
考点
考点释义
备注
1
磁现象
判断物体是否有磁性，及其磁在日常生活中的应用
2
磁场
各种磁体周围的磁场分布情况
3
电生磁
电磁铁磁性强弱与什么因素有关及有什么关系”的实验探究；奥斯特实验的做法及其结论
4
电磁继电器
电磁继电器的工作原理的解释
5
磁生电
产生感应电流的条件
6
电动机和发电机
工作原理及其能量转化
A．
B．
C．
D．
A．方向与电流方向有关
B．方向与磁感线方向有关
C．大小与电流大小有关
D．大小与磁场强弱有关
相关试卷
全国各地2018_2020三年中考物理真题分类详解汇编考点17欧姆定律含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点17欧姆定律含解析，共24页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。
全国各地2018_2020三年中考物理真题分类详解汇编考点12浮力含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点12浮力含解析，共24页。试卷主要包含了选择题，填空题，计算题，综合题等内容，欢迎下载使用。
全国各地2018_2020三年中考物理真题分类详解汇编考点11压强含解析： 这是一份全国各地2018_2020三年中考物理真题分类详解汇编考点11压强含解析，共24页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。
