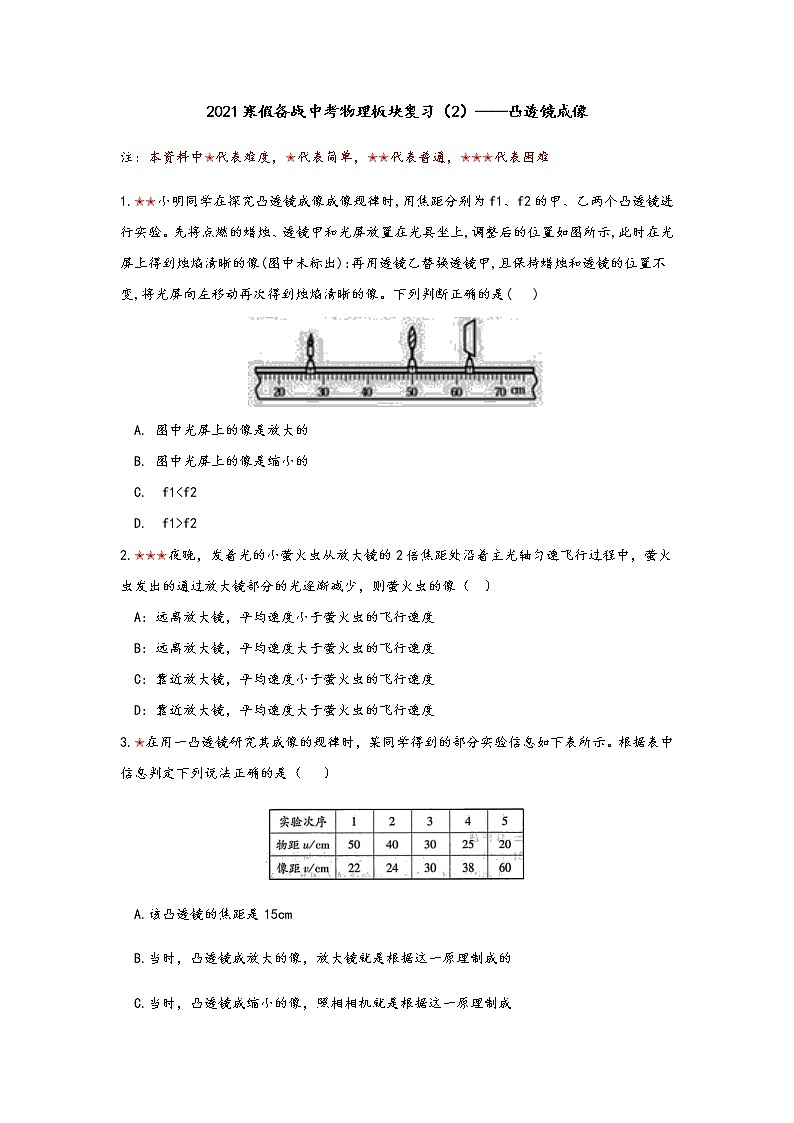

2021寒假备战中考物理板块复习（2）——凸透镜成像

注：本资料中✭代表难度，✭代表简单，✭✭代表普通，✭✭✭代表困难

1.✭✭小明同学在探究凸透镜成像成像规律时,用焦距分别为f1、f2的甲、乙两个凸透镜进行实验。先将点燃的蜡烛、透镜甲和光屏放置在光具坐上,调整后的位置如图所示,此时在光屏上得到烛焰清晰的像(图中未标出):再用透镜乙替换透镜甲,且保持蜡烛和透镜的位置不变,将光屏向左移动再次得到烛焰清晰的像。下列判断正确的是(   )

1. 图中光屏上的像是放大的
     B. 图中光屏上的像是缩小的
     C. f1<f2
     D. f1>f2

2.✭✭✭夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（  ）

A: 远离放大镜，平均速度小于萤火虫的飞行速度

B: 远离放大镜，平均速度大于萤火虫的飞行速度

C: 靠近放大镜，平均速度小于萤火虫的飞行速度

D: 靠近放大镜，平均速度大于萤火虫的飞行速度

3.✭在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法正确的是（   ）

A.该凸透镜的焦距是15cm

B.当时，凸透镜成放大的像，放大镜就是根据这一原理制成的

C.当时，凸透镜成缩小的像，照相相机就是根据这一原理制成

D.若把物体从距凸透镜22cm处向距凸透镜32cm处滑动，像会逐渐变小

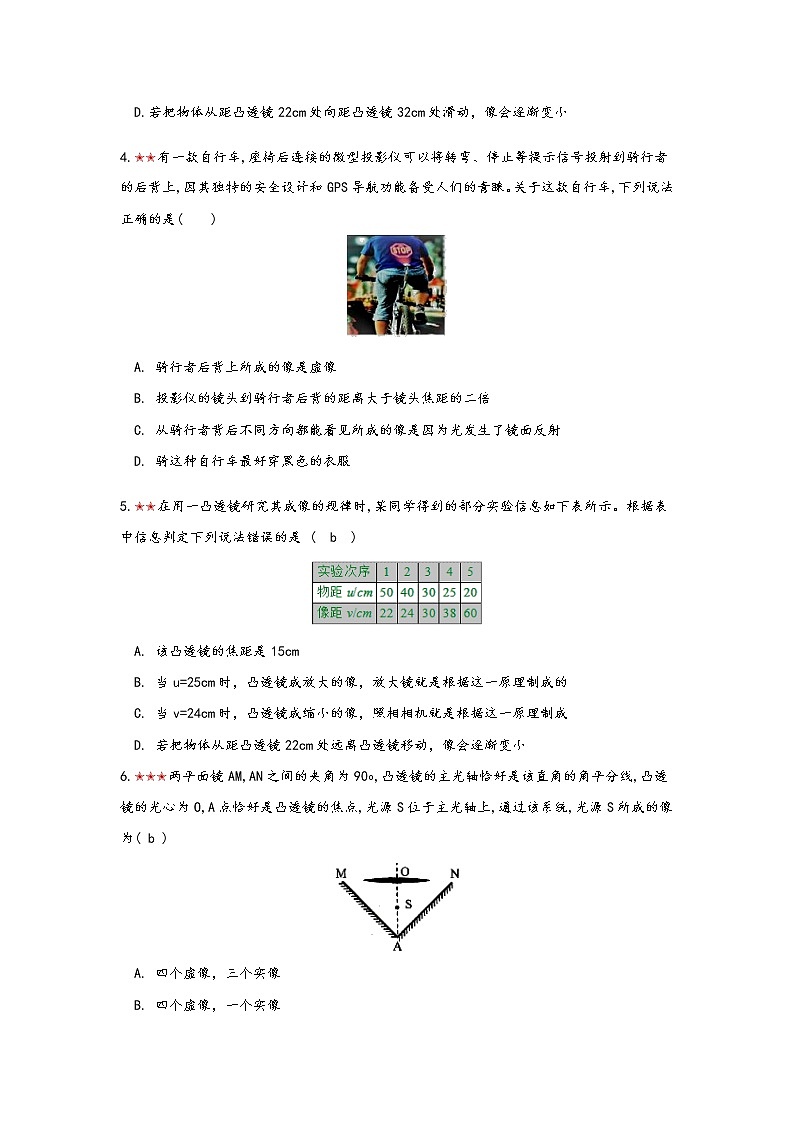

4.✭✭有一款自行车,座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上,因其独特的安全设计和GPS导航功能备受人们的青睐。关于这款自行车,下列说法正确的是(    )

A. 骑行者后背上所成的像是虚像
  B. 投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍
  C. 从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射
  D. 骑这种自行车最好穿黑色的衣服

5.✭✭在用一凸透镜研究其成像的规律时,某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法错误的是 (  b  )

  A. 该凸透镜的焦距是15cm
  B. 当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的
  C. 当v=24cm时，凸透镜成缩小的像，照相相机就是根据这一原理制成
  D. 若把物体从距凸透镜22cm处远离凸透镜移动，像会逐渐变小

6.✭✭✭两平面镜AM,AN之间的夹角为90∘,凸透镜的主光轴恰好是该直角的角平分线,凸透镜的光心为O,A点恰好是凸透镜的焦点,光源S位于主光轴上,通过该系统,光源S所成的像为( b )

A. 四个虚像，三个实像
B. 四个虚像，一个实像
C. 三个虚像，一个实像
D. 三个虚像，两个实像

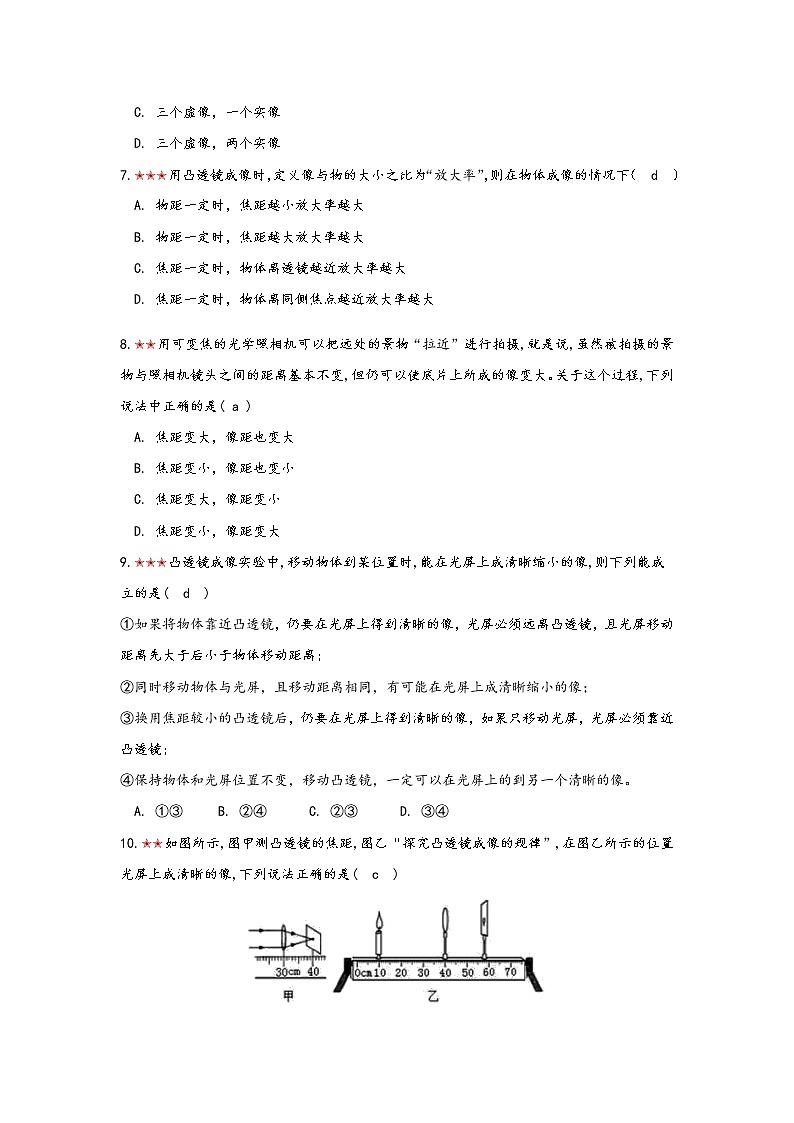

7.✭✭✭用凸透镜成像时，定义像与物的大小之比为“放大率”，则在物体成像的情况下（　d　）
  A. 物距一定时，焦距越小放大率越大
  B. 物距一定时，焦距越大放大率越大
  C. 焦距一定时，物体离透镜越近放大率越大
  D. 焦距一定时，物体离同侧焦点越近放大率越大

8.✭✭用可变焦的光学照相机可以把远处的景物“拉近”进行拍摄,就是说,虽然被拍摄的景物与照相机镜头之间的距离基本不变,但仍可以使底片上所成的像变大。关于这个过程,下列说法中正确的是( a )
  A. 焦距变大，像距也变大
  B. 焦距变小，像距也变小
  C. 焦距变大，像距变小
  D. 焦距变小，像距变大

9.✭✭✭凸透镜成像实验中,移动物体到某位置时,能在光屏上成清晰缩小的像,则下列能成立的是(  d  )

①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；

②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；

③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；

10.✭✭如图所示,图甲测凸透镜的焦距,图乙“探究凸透镜成像的规律”,在图乙所示的位置光屏上成清晰的像,下列说法正确的是(  c  )

A. 由图甲可知凸透镜的焦距是40cm
B. 图乙的成像的特点与投影仪的成像原理相同

C. 图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像
D. 图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分

11.✭✭✭在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜,两个透镜的主光轴重合,凸透镜的焦距为f,此时两个透镜之间的距离为L.在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上,经平面镜反射后,反射光恰能沿原来的光路返回,据此可判断凹透镜的焦距为（ d ）

A. F             B. L            C. f+L             D. f−

12.✭✭✭如图,一根点燃的蜡烛直立于凹透镜主轴上,图中已画出烛焰的顶端S射出的两条特殊光线及其对应的折射光线。据图可知(  b  )

A. 烛焰通过凹透镜所成的像是正立缩小的实像
B. 烛焰通过凹透镜所成的像是正立缩小的虚像
C. 当蜡烛远离凹透镜时，所成的像将变大
D. 当蜡烛远离凹透镜时，所成的像将大小不变

13.✭✭小明在探究凸透镜成像规律的实验时,将点燃的蜡烛放在距凸透镜32cm处,在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像,则(  bc  )
  A. 光屏上所成的是倒立、放大的实像
  B. 光屏上所成的是倒立、缩小的实像
  C. 该透镜的焦距f一定满足9cm<f<16cm
  D. 该透镜的焦距f一定满足18cm<f<32cm

14.✭✭如图a,蜡烛在光屏上能成一清晰的像。如果沿直径对称地切除透镜很小的一部分,如图所示,再把上半截透镜A和下半截透镜B向原主光轴位置合拢,则下列说法中正确的是(  a  )

A. 在a图中，如果一只小飞虫恰好落在透镜上的P点，不会在光屏上留下小飞虫的影子
B. 在a图中，如果蜡烛向透镜不断靠近，则所成的像一直变大
C. 在b图中，A，B. 合拢后，所成像情况与a图相同，只是亮度变低
D. 在b图中，A，B合拢后，无论怎样移动光屏，在光屏上都不能成像

15.✭✭将凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为l.则该凸透镜的焦距(  d  )

A. 一定小于l
B. 一定等于l
C. 一定大于l
D. 可能小于l，也可能大于l

16.✭✭用普通相机拍照时，要根据物距进行“调焦”，使用起来不太便捷。有一种“傻瓜”相机，只要将景物全部纳入取景区内，不论景物的远近，从而使拍照的过程变得十分快捷。这种“傻瓜”相机不用“调焦”的奥秘是（ b ）

A.采用了长焦距的镜头，使远近不同的物体成像的位置相差不大

B.采用了短焦距的镜头，使远近不同的物体成像的位置相差不大

C.采用了长焦距的镜头，使远近不同的物体成像的位置相同

D.采用了短焦距的镜头，使远近不同的物体成像的位置相同

17.✭✭小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立________的实像，该凸透镜焦距的范围为________。

18.✭✭为了探究近视眼和远视眼的成因，小明和同学们利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的水透镜。

(1)当蜡烛、光屏和水透镜如图放置,光屏上出现清晰的烛焰像,这是一个_________(选填“放大”、“缩小”或“等大”)的实像。

(2)小明用注射器向橡皮膜注入一些水,使水镜变厚,焦距_________,他发现光屏上的烛焰像模糊了,若保持水透镜和光屏的位置不变,小明需要把蜡烛___________(选填“靠近”或“远离”)水透镜,才能再次在光屏上呈现清晰的像,这是在探究_________(选填“近视”或“远视”)眼的成因。

19.✭✭✭在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向______（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm 处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像。由此可以推断该凸透镜焦距的范围，该范围的最大值小于_______cm。

20.✭✭在玻璃板下放置一个用眼睛看不清楚的小物体,把一滴水滴在小物体正上方的玻璃板上,水滴就是一个放大镜,如果还看不清小物体,再拿一个凸透镜位于水滴正上方,调节镜与水滴间的距离,就能看清玻璃板下的小物体。此时看到的是小物体的______的(选填“正立”或“倒立”),______的(选填“放大”或“缩小”)______像(选填“实”或“虚”),这个组合与______(选填“望远镜”或“显微镜”)的原理相同。

21.✭✭如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜所成的像，SA为光源S发出的一条光线。请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。

22.✭✭如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

23.✭✭如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线。
