2020北师大版物理九年级期末复习《简单电路》(含答案) 试卷

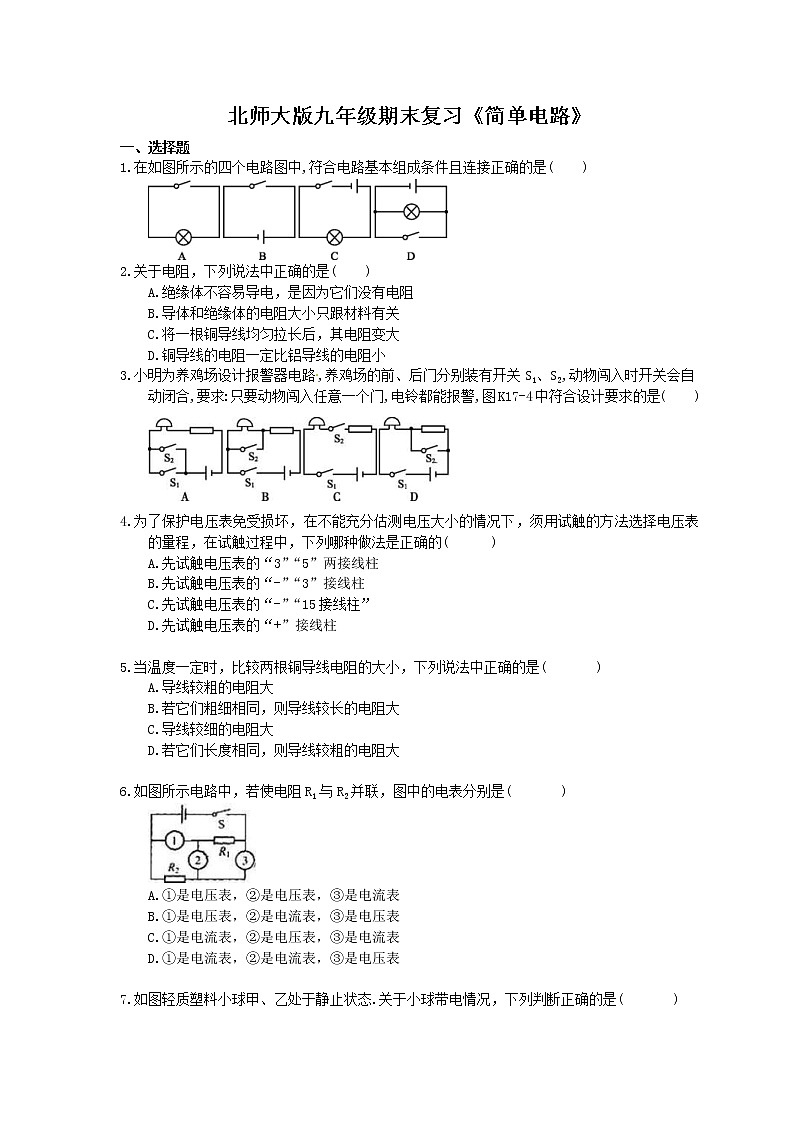

展开北师大版九年级期末复习《简单电路》
一、选择题
1.在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是 ( )
2.关于电阻，下列说法中正确的是( )
A.绝缘体不容易导电，是因为它们没有电阻
B.导体和绝缘体的电阻大小只跟材料有关
C.将一根铜导线均匀拉长后，其电阻变大
D.铜导线的电阻一定比铝导线的电阻小
3.小明为养鸡场设计报警器电路,养鸡场的前、后门分别装有开关S1、S2,动物闯入时开关会自动闭合,要求:只要动物闯入任意一个门,电铃都能报警,图K17-4中符合设计要求的是( )
4.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的( )
A.先试触电压表的“3”“5”两接线柱
B.先试触电压表的“-”“3”接线柱
C.先试触电压表的“-”“15接线柱”
D.先试触电压表的“+”接线柱
5.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是( )
A.导线较粗的电阻大
B.若它们粗细相同，则导线较长的电阻大
C.导线较细的电阻大
D.若它们长度相同，则导线较粗的电阻大
6.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是( )
A.①是电压表，②是电压表，③是电流表
B.①是电压表，②是电流表，③是电压表
C.①是电流表，②是电压表，③是电流表
D.①是电流表，②是电流表，③是电压表

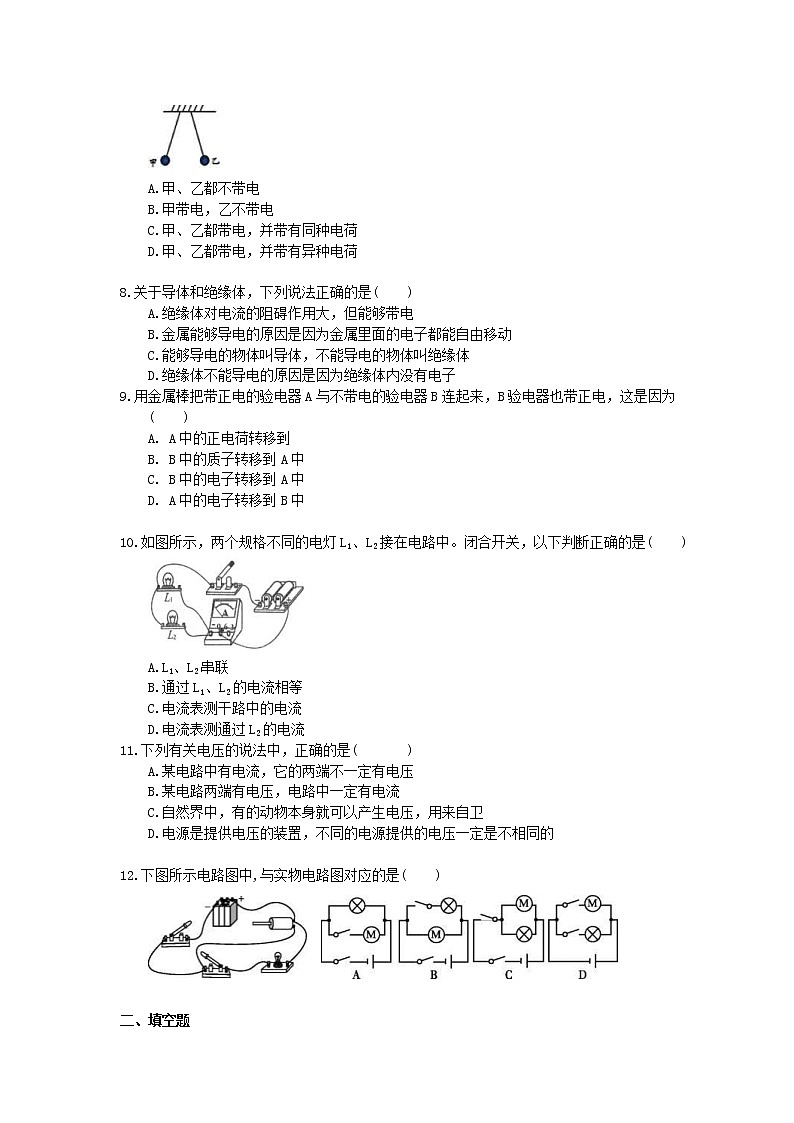

7.如图轻质塑料小球甲、乙处于静止状态.关于小球带电情况，下列判断正确的是( )
A.甲、乙都不带电
B.甲带电，乙不带电
C.甲、乙都带电，并带有同种电荷
D.甲、乙都带电，并带有异种电荷
8.关于导体和绝缘体，下列说法正确的是( )
A.绝缘体对电流的阻碍作用大，但能够带电
B.金属能够导电的原因是因为金属里面的电子都能自由移动
C.能够导电的物体叫导体，不能导电的物体叫绝缘体
D.绝缘体不能导电的原因是因为绝缘体内没有电子
9.用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为( )
A. A中的正电荷转移到
B. B中的质子转移到A中
C. B中的电子转移到A中
D. A中的电子转移到B中
10.如图所示，两个规格不同的电灯L1、L2接在电路中。闭合开关，以下判断正确的是( )
A.L1、L2串联
B.通过L1、L2的电流相等
C.电流表测干路中的电流
D.电流表测通过L2的电流
11.下列有关电压的说法中，正确的是( )
A.某电路中有电流，它的两端不一定有电压
B.某电路两端有电压，电路中一定有电流
C.自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的
12.下图所示电路图中,与实物电路图对应的是( )
二、填空题

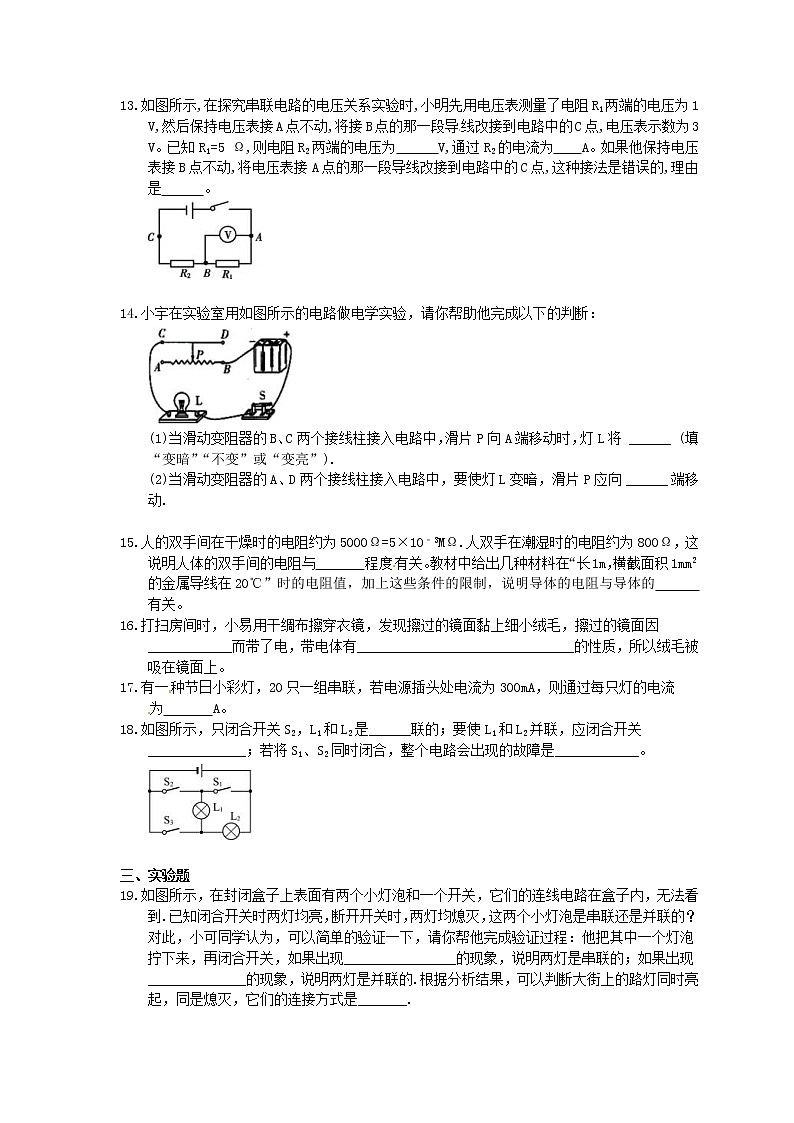

13.如图所示,在探究串联电路的电压关系实验时,小明先用电压表测量了电阻R1两端的电压为1 V,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表示数为3 V。已知R1=5 Ω,则电阻R2两端的电压为 V,通过R2的电流为 A。如果他保持电压表接B点不动,将电压表接A点的那一段导线改接到电路中的C点,这种接法是错误的,理由是 。
14.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 ______ (填“变暗”“不变”或“变亮”).
(2)当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 ______ 端移动.
15.人的双手间在干燥时的电阻约为5000Ω=5×10﹣3MΩ.人双手在潮湿时的电阻约为800Ω，这说明人体的双手间的电阻与 程度有关。教材中给出几种材料在“长1m，横截面积1mm2的金属导线在20℃”时的电阻值，加上这些条件的限制，说明导体的电阻与导体的 有关。
16.打扫房间时，小易用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，擦过的镜面因____________而带了电，带电体有_______________________________的性质，所以绒毛被吸在镜面上。
17.有一种节日小彩灯，20只一组串联，若电源插头处电流为300mA，则通过每只灯的电流
为 A。
18.)如图所示，只闭合开关S2，L1和L2是______联的；要使L1和L2并联，应闭合开关______________；若将S1、S2同时闭合，整个电路会出现的故障是____________。
三、实验题
19.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到.已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现________________的现象，说明两灯是串联的；如果出现______________的现象，说明两灯是并联的.根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是_______.
四、计算题
20.小明做实验时，连按了如图所示的电路，S闭合时，三块电表的示数记录为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一块电表。请你根据电路和记录的数据，分别计算出L1和L2灯通过的电流和各自两端的电压值。
参考答案
1.答案为：C
2.答案为：C；
3.答案为：A；
[解析] 只要动物闯入任意一个门,电铃都能响起,说明任何一个开关都可以单独控制电铃,因此两开关并联后,再跟电铃串联;串联一个电阻,是为了防止电路中的电流过大,故选A。
4.答案为：C
解析：在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确.
5.答案为：B
解析：电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确.
在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确.
在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误.
6.答案为：C
解析：在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表.
7.答案为：C
解析：读图可知，两只小球靠近时相互排斥，说明两只小球一定是带有同种电荷.
8.答案为：A；
9.答案为：C
解析：正电荷(质子)在原子核的内部，不会发生转移.A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷.
10.答案为：C；
11.答案为：C
解析：电压是形成电流的原因.
得到持续电流的必要条件：有电压、电路是通路.
A、某电路中有电流，它的两端一定有电压，故A错误；
B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；
C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；
D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误.
12.答案为：B；
13.答案为：2 0.2 电压表正负接线柱接反
[解析] 由电路图可知,电阻R1和电阻R2串联,电压表V测电阻R1两端的电压U1,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表测的是电源电压U。则电阻R2两端的电压U2=U-U1=3 V-1 V=2 V,串联电路中电流处处相等,通过R2的电流等于通过R1的电流,即I2=I1===0.2 A。
为了测量电阻R2两端的电压,他想将电压表接A点的那一段导线改接到电路中的C点,而保持电压表接B点的导线不动。这样电流从电压表的负接线柱流入,正接线柱流出,电压表指针反向偏转,所以这种做法错误。
14.答案为：(1)变暗；(2)B.
解析：(1)当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；
(2)当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动.
15.答案为：潮湿(或干燥)材料、长度、横截面积、温度
16.答案为：失去电子吸引轻小物体
17.答案为：0.3
18.答案为：串，S1和S3，电源，短路
19.答案为：另一灯不亮；另一灯仍亮；并联
解析：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响；因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯不亮，则说明两灯是串联；若另一灯亮，说明两灯是并联.
路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接.
20.答案为：由电路图可知，L1与L2串联，电流表测电路中电流，
由串联电路中电流处处相等可知：I1=I2=IA=0.3A；
电压表V1测总电压，V2测L1两端电压，
由串联电路中总电压等于各用电器两端电压之和，由此可知，总电压U=5V，
L1两端电压：U1=3V，所以L2两端电压：U2=U﹣U1=5V﹣3V=2V。
