2020北师大版物理九年级期末复习《常见的光学仪器》(含答案) 试卷

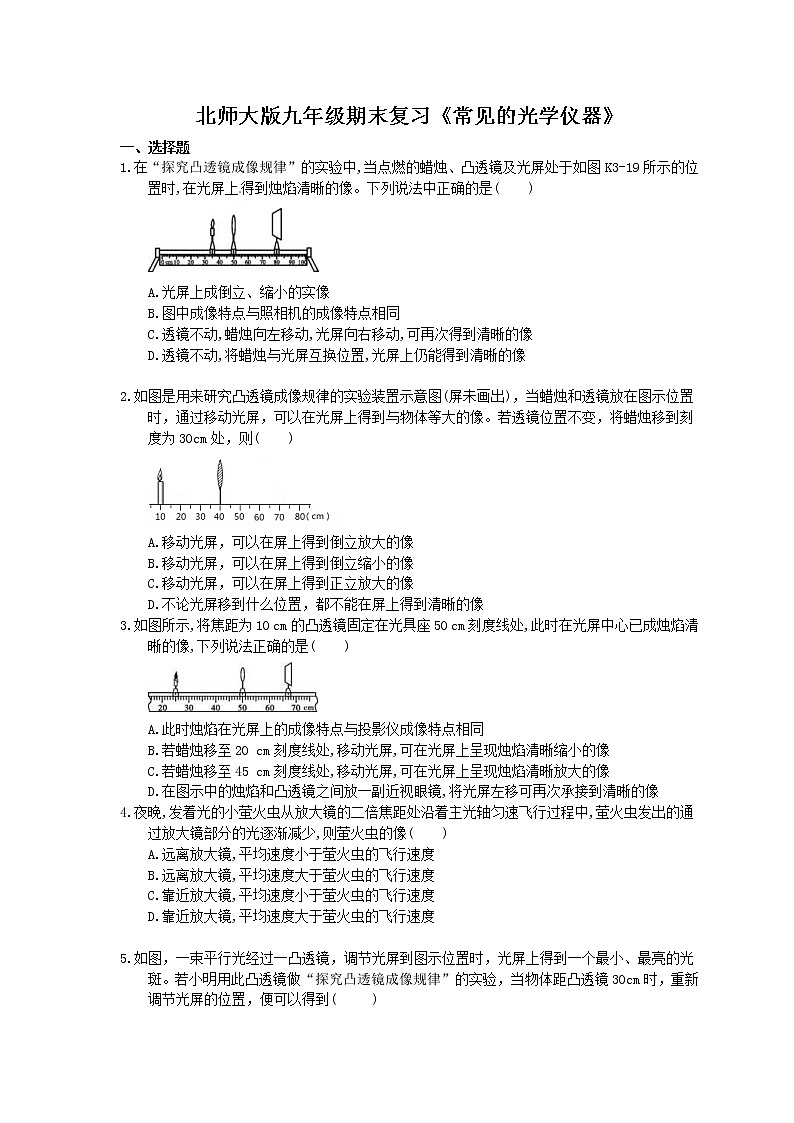

展开北师大版九年级期末复习《常见的光学仪器》
一、选择题
1.在“探究凸透镜成像规律”的实验中,当点燃的蜡烛、凸透镜及光屏处于如图K3-19所示的位置时,在光屏上得到烛焰清晰的像。下列说法中正确的是( )
A.光屏上成倒立、缩小的实像
B.图中成像特点与照相机的成像特点相同
C.透镜不动,蜡烛向左移动,光屏向右移动,可再次得到清晰的像
D.透镜不动,将蜡烛与光屏互换位置,光屏上仍能得到清晰的像
2.如图是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则( )
A.移动光屏，可以在屏上得到倒立放大的像
B.移动光屏，可以在屏上得到倒立缩小的像
C.移动光屏，可以在屏上得到正立放大的像
D.不论光屏移到什么位置，都不能在屏上得到清晰的像
3.如图所示,将焦距为10 cm的凸透镜固定在光具座50 cm刻度线处,此时在光屏中心已成烛焰清晰的像,下列说法正确的是 ( )
A.此时烛焰在光屏上的成像特点与投影仪成像特点相同
B.若蜡烛移至20 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰缩小的像
C.若蜡烛移至45 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的像
D.在图示中的烛焰和凸透镜之间放一副近视眼镜,将光屏左移可再次承接到清晰的像
4.夜晚,发着光的小萤火虫从放大镜的二倍焦距处沿着主光轴匀速飞行过程中,萤火虫发出的通过放大镜部分的光逐渐减少,则萤火虫的像 ( )
A.远离放大镜,平均速度小于萤火虫的飞行速度
B.远离放大镜,平均速度大于萤火虫的飞行速度
C.靠近放大镜,平均速度小于萤火虫的飞行速度
D.靠近放大镜,平均速度大于萤火虫的飞行速度

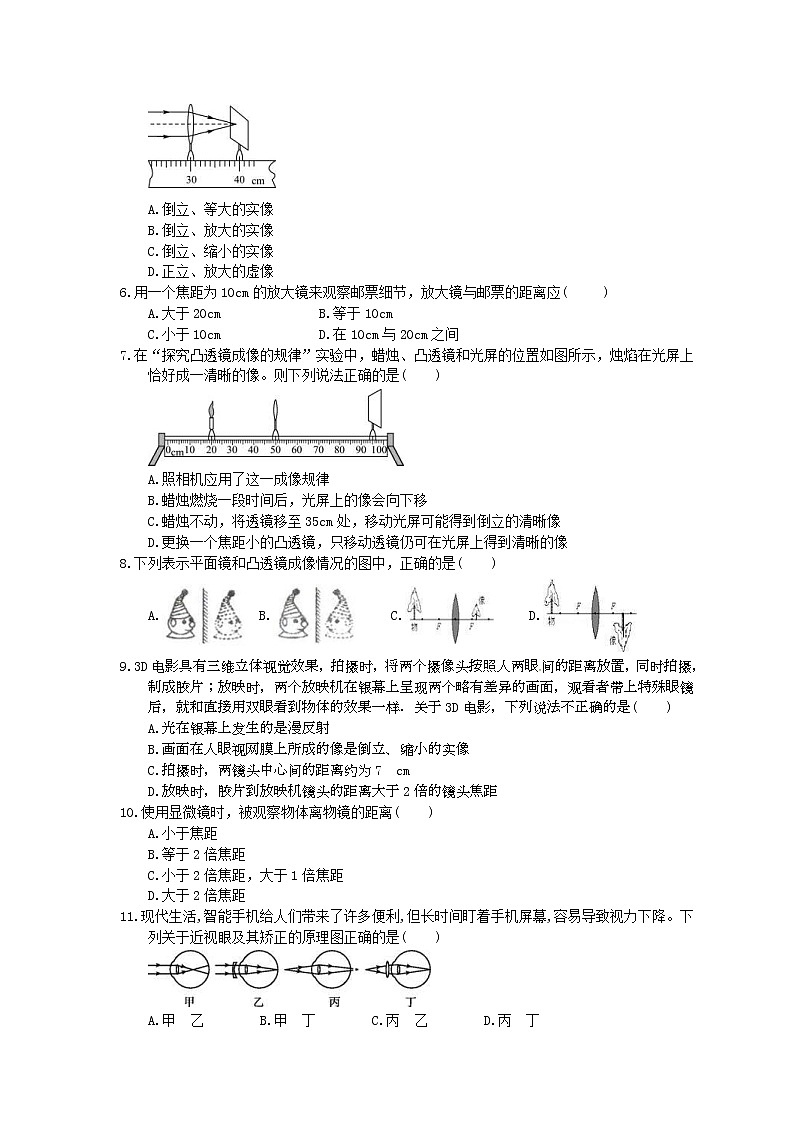

5.如图，一束平行光经过一凸透镜，调节光屏到图示位置时，光屏上得到一个最小、最亮的光斑。若小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜30cm时，重新调节光屏的位置，便可以得到( )
A.倒立、等大的实像
B.倒立、放大的实像
C.倒立、缩小的实像
D.正立、放大的虚像
6.用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应( )
A.大于20cm B.等于10cm
C.小于10cm D.在10cm与20cm之间
7.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法正确的是( )
A.照相机应用了这一成像规律
B.蜡烛燃烧一段时间后，光屏上的像会向下移
C.蜡烛不动，将透镜移至35cm处，移动光屏可能得到倒立的清晰像
D.更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像
8.下列表示平面镜和凸透镜成像情况的图中，正确的是( )
A. B. C. D.
9.3D电影具有三维立体视觉效果，拍摄时，将两个摄像头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用双眼看到物体的效果一样．关于3D电影，下列说法不正确的是( )
A.光在银幕上发生的是漫反射
B.画面在人眼视网膜上所成的像是倒立、缩小的实像
C.拍摄时，两镜头中心间的距离约为7 cm
D.放映时，胶片到放映机镜头的距离大于2倍的镜头焦距
10.使用显微镜时，被观察物体离物镜的距离( )
A.小于焦距
B.等于2倍焦距
C.小于2倍焦距，大于1倍焦距
D.大于2倍焦距
11.现代生活,智能手机给人们带来了许多便利,但长时间盯着手机屏幕,容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是 ( )
A.甲 乙 B.甲 丁 C.丙 乙 D.丙 丁
12.有关光学元件的说法，正确的是( )
A.近视眼镜的镜片是凹透镜
B.凸透镜对光线具有发散作用
C.光通过三棱镜时不发生偏折
D.平面镜不能改变光的传播方向
二、填空题
13.小明是集邮爱好者,他用焦距为10 cm的放大镜去观察邮票,想看清楚邮票上的细微之处,这时邮票与放大镜的距离应该 (选填“大于”“小于”或“等于”)10 cm,所成的是 、 的 像。
14.在玻璃板下放置一个用眼睛看不清楚的小物体,把一滴水滴在小物体正上方的玻璃板上,水滴就是一个放大镜,如果还看不清小物体,再拿一个凸透镜位于水滴正上方,调节凸透镜与水滴间的距离,就能看清玻璃板下的小物体。此时看到的是小物体的 (选填“正立”或“倒立”)、 (选填“放大”或“缩小”)的 (选填“实”或“虚”)像。这个组合与 (选填“望远镜”或“显微镜”)的原理相同。
15.为加强交通管理和社会治安，临沂市安装了“海燕系统”，该系统具有跟踪、抓拍及人脸识别功能。如图所示，系统摄像机的镜头是________透镜，拍摄时车辆和行人离镜头的距离应满足的条件是_________。
16.在“观察凸透镜成像”的实验中，光屏上已成清晰的缩小的像。当烛焰向凸透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”)凸透镜的方向移动。若要观察到烛焰放大的虚像，烛焰到凸透镜的距离应 它的焦距。
17.在玻璃板下放置一个用眼睛看不清楚的小物体,把一滴水滴在小物体正上方的玻璃板上,水滴就是一个放大镜,如果还看不清小物体,再拿一个凸透镜位于水滴正上方,调节凸透镜与水滴间的距离,就能看清玻璃板下的小物体。此时看到的是小物体的 (选填“正立”或“倒立”)、 (选填“放大”或“缩小”)的 (选填“实”或“虚”)像。这个组合与 (选填“望远镜”或“显微镜”)的原理相同。
18.在“探究凸透镜成像规律”的实验中:(所用的凸透镜上标有“f=15 cm”的字样)
(1)若将物体放在距离凸透镜20 cm处时,会成 、 的 像。
(2)若将物体放在距离凸透镜35 cm处时,会成 、 的 像。
(3)若将物体放在距离凸透镜10 cm处时,会成 、 的 像。
三、实验题
19.小莉同学用焦距为10 cm的凸透镜做“探究凸透镜成像的规律”实验。
(1)实验过程中,当蜡烛与凸透镜的距离如图K5-12甲所示时,在光屏上可得到一个清晰的倒立、 的实像。若保持蜡烛和光屏位置不变,移动透镜至 cm刻度线处,光屏上能再次呈现清晰的像。
(2)如图乙所示,保持蜡烛位置不变,移动透镜至16 cm刻度线处,则人眼在 (选填“A”“B”或“C”)处能观察到蜡烛的像,像是图丙中的 (选填数字序号)。
(3)实验完成之后,小莉把自己的近视眼镜放在蜡烛与凸透镜之间,如图丁所示,光屏上原来清晰的像变得模糊了,若想在光屏上重新得到清晰的像,在不改变蜡烛和凸透镜位置的情况下,应将光屏 (选填“靠近”或“远离”)凸透镜。
参考答案
1.答案为：D
2.答案为：D；
3.答案为：B；
4.答案为：C
5.答案为：C；
6.答案为：C；
7.答案为：D
8.答案为：B；
9.答案为：D；
解析：银幕表面由于有涂层而凹凸不平，故光在银幕表面会发生漫反射，保证在不同位置的观众都能看到画面，故A选项正确；画面通过人眼成像的原理与照相机类似，故画面在人眼视网膜上成倒立、缩小的实像，故B选项正确；由题意可知，拍摄时要将两个摄像机镜头按照人眼间的距离放置，同时拍摄，而正常情况下人两眼间的距离约为7 cm，所以拍摄时两镜头中心间的距离约为7 cm，故C选项正确；放映机放映的过程同投影仪或幻灯机的成像原理相似，胶片要放在放映机镜头的1倍焦距和2倍焦距之间，物体通过镜头才会成一个倒立、放大的实像，故D选项错误．故选D.
10.答案为：C；
11.答案为：A；
[解析] 题图甲中,远处物体的像成在视网膜之前,是近视眼的成像原理;图丙中,近处物体的像成在视网膜之后,是远视眼的成像原理;近视眼要戴凹透镜进行矫正,图乙中戴的是凹透镜,图丁中戴的是凸透镜。故选A。
12.答案为：A；
解析：近视眼对光线的会聚作用比正常眼睛的会聚作用强，会使远处的物体成像在视网膜前方，所以需要配戴由凹透镜制作的眼镜来对光线进行适当地发散，从而让远处的物体正好成像在视网膜上，A正确；凸透镜对光线具有会聚作用，B错误；光通过三棱镜时要发生折射现象，如一束白光通过三棱镜后发生色散现象，就是因为不同色光通过三棱镜时的折射程度不同，C错误；光线射到平面镜上后，会发生光的反射，从而改变光的传播方向，D错误．故选A.
13.答案为：小于 正立 放大 虚
14.答案为：正立 放大 虚 显微镜；
15.答案为：凸，u＞2f
16.答案为：远离小于
17.答案为：正立 放大 虚 显微镜
18.答案为：(1)倒立 放大 实 (2)倒立 缩小 实 (3)正立 放大 虚
19.答案为：(1)放大 40 (2)B 4 (3)远离
[解析]
(1)由题图甲可知,物距为15 cm,大于一倍焦距小于二倍焦距,此时成倒立、放大的实像。根据光路的可逆性可得,当第二次的物距等于第一次的像距时,此时第二次的像距是第一次的物距,即第二次的物距为30 cm,故将凸透镜移动到40 cm刻度处。
(2)由图乙可知,此时物距为6 cm,小于一倍焦距10 cm,成正立、放大的虚像,且物、像在透镜的同侧,故人眼应在B处才能看到烛焰正立、放大的虚像。
(3)近视眼镜的镜片是凹透镜,对光线有发散作用,会使像延迟汇聚,即像距变大,故应将光屏远离凸透镜。
