江苏省宿迁市沭阳县怀文中学2021-2022学年九年级上学期期末考试物理试题（word版 含答案）
展开
这是一份江苏省宿迁市沭阳县怀文中学2021-2022学年九年级上学期期末考试物理试题（word版 含答案），共9页。试卷主要包含了1），下列做法符合安全用电要求的是等内容，欢迎下载使用。

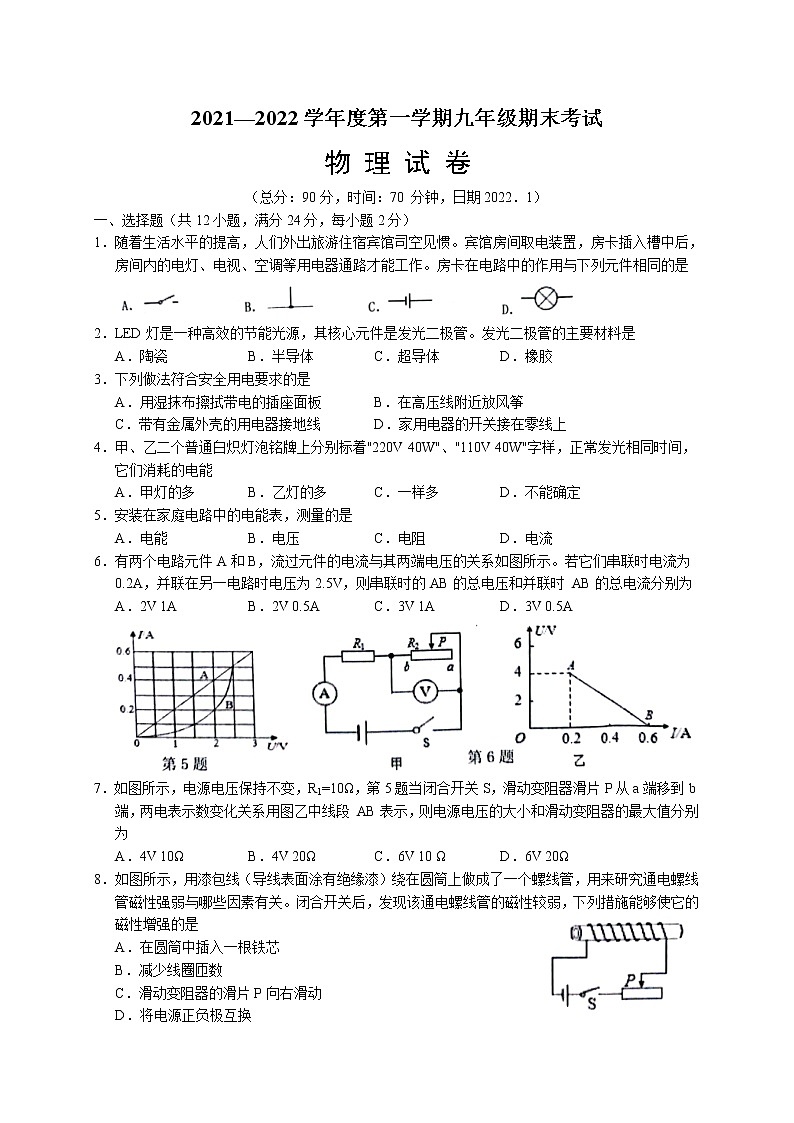

（总分：90分，时间：70 分钟，日期2022．1）
一、选择题（共12小题，满分24分，每小题2分）
1．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作。房卡在电路中的作用与下列元件相同的是
2．LED灯是一种高效的节能光源，其核心元件是发光二极管。发光二极管的主要材料是
A．陶瓷B．半导体C．超导体D．橡胶
3．下列做法符合安全用电要求的是
A．用湿抹布擦拭带电的插座面板B．在高压线附近放风筝
C．带有金属外壳的用电器接地线D．家用电器的开关接在零线上
4．甲、乙二个普通白炽灯泡铭牌上分别标着"220V 40W"、"110V 40W"字样，正常发光相同时间，它们消耗的电能
A．甲灯的多B．乙灯的多C．一样多D．不能确定
5．安装在家庭电路中的电能表，测量的是
A．电能B．电压C．电阻D．电流
6．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时 AB的总电流分别为
A．2V 1A B．2V 0.5AC．3V 1A D．3V 0.5A
7．如图所示，电源电压保持不变，R1=10Ω，第5题当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段 AB表示，则电源电压的大小和滑动变阻器的最大值分别为
A．4V 10Ω B．4V 20Ω C．6V 10 Ω D．6V 20Ω
8．如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是
A．在圆筒中插入一根铁芯
B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动
D．将电源正负极互换

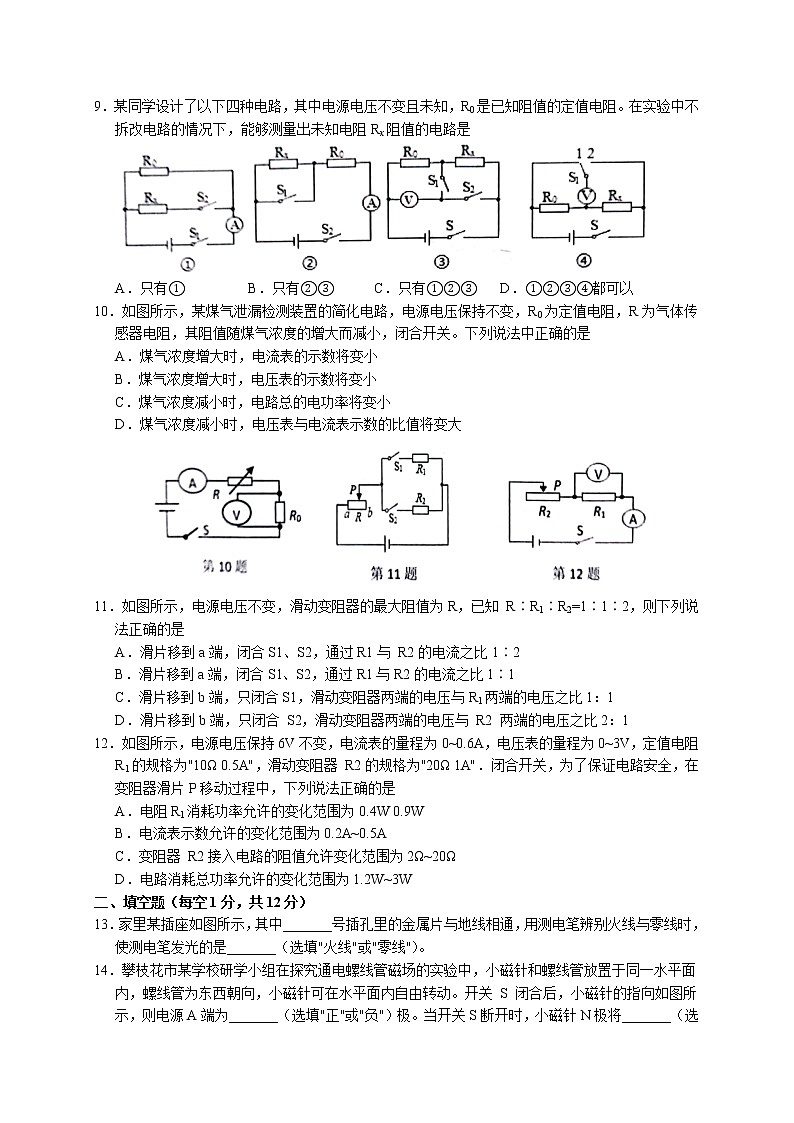

9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是
A．只有①B．只有②③C．只有①②③D．①②③④都可以
10．如图所示，某煤气泄漏检测装置的简化电路，电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关。下列说法中正确的是
A．煤气浓度增大时，电流表的示数将变小
B．煤气浓度增大时，电压表的示数将变小
C．煤气浓度减小时，电路总的电功率将变小
D．煤气浓度减小时，电压表与电流表示数的比值将变大
11．如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知 R∶R1∶R2=1∶1∶2，则下列说法正确的是
A．滑片移到a端，闭合S1、S2，通过R1与 R2的电流之比1∶2
B．滑片移到a端，闭合S1、S2，通过R1与R2的电流之比1∶1
C．滑片移到b端，只闭合S1，滑动变阻器两端的电压与R1两端的电压之比1：1
D．滑片移到b端，只闭合 S2，滑动变阻器两端的电压与 R2 两端的电压之比2：1
12．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1的规格为"10Ω 0.5A"，滑动变阻器 R2的规格为"20Ω 1A"．闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是
A．电阻R1消耗功率允许的变化范围为0.4W 0.9W
B．电流表示数允许的变化范围为0.2A~0.5A
C．变阻器 R2接入电路的阻值允许变化范围为2Ω~20Ω
D．电路消耗总功率允许的变化范围为1.2W~3W
二、填空题（每空1分，共12分）

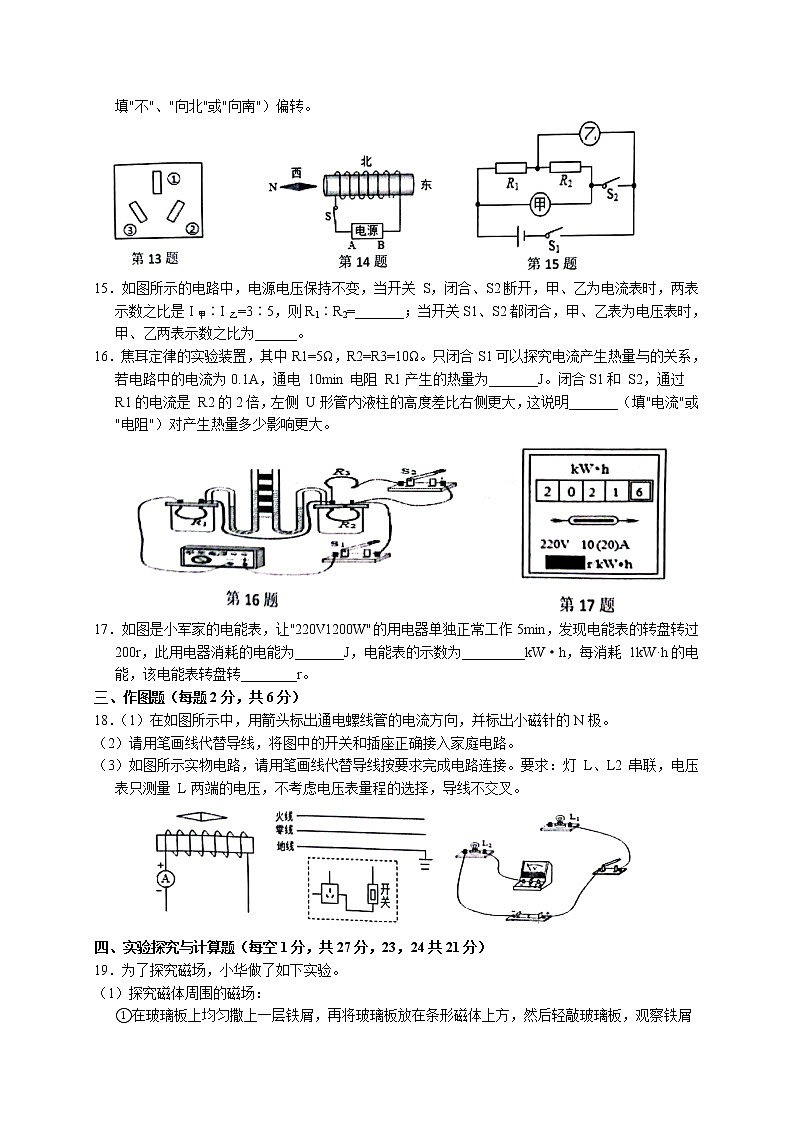

13．家里某插座如图所示，其中_______号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是_______（选填"火线"或"零线"）。
14．攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线管放置于同一水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关 S 闭合后，小磁针的指向如图所示，则电源A端为_______（选填"正"或"负"）极。当开关S断开时，小磁针N极将_______（选填"不"、"向北"或"向南"）偏转。
15．如图所示的电路中，电源电压保持不变，当开关 S，闭合、S2断开，甲、乙为电流表时，两表示数之比是I甲∶I乙=3∶5，则R1∶R2=_______；当开关S1、S2都闭合，甲、乙表为电压表时，甲、乙两表示数之比为______。
16．焦耳定律的实验装置，其中R1=5Ω，R2=R3=10Ω。只闭合S1可以探究电流产生热量与的关系，若电路中的电流为0.1A，通电 10min 电阻 R1产生的热量为_______J。闭合S1和 S2，通过 R1的电流是 R2的2倍，左侧 U形管内液柱的高度差比右侧更大，这说明_______（填"电流"或"电阻"）对产生热量多少影响更大。
17．如图是小军家的电能表，让"220V1200W"的用电器单独正常工作5min，发现电能表的转盘转过 200r，此用电器消耗的电能为_______J，电能表的示数为_________kW·h，每消耗 1kW·h的电能，该电能表转盘转________r。
三、作图题（每题2分，共6分）
18．（1）在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。
（2）请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。
（3）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯 L、L2 串联，电压表只测量 L两端的电压，不考虑电压表量程的选择，导线不交叉。
四、实验探究与计算题（每空1分，共27分，23，24共21分）
19．为了探究磁场，小华做了如下实验。
（1）探究磁体周围的磁场：
①在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后轻敲玻璃板，观察铁屑的分布情况。铁屑在磁场中被成一个个小磁针，从而在磁场中有序地排列起来，如图甲所示；
②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，某点小磁针 N 极所指的方向就是该点的______方向；
③人们仿照铁屑在磁场中排列的情况和小磁针 N 极的指向画出一些带箭头的曲线来形象、直观地描述磁场，物理学中把这样的曲线叫作____________；
（2）探究通电螺线管周围的磁场：
①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明通电螺线管周围的磁场跟条形磁体的磁场相似，图中________（选填"左"或"右"）端是螺线管的N极；
②对调电源的正负极重复实验，小磁针指向相反，说明通电螺线管极性跟________有关。
20．某物理学习小组进行"探究电流相同时通电导体产生热量的多少跟电阻的关系"时，可供选用的器材有：6V 电源、5Ω的发热电阻两只、10Ω的发热电阻两只、量程适合的温度计两支、规格相同的烧瓶两只、水、酒精、煤油、开关、导线若干。
（1）设计了图甲和图乙所示的两个方案，本实验应该选用图_______所示方案。
（2）所选方案中两发热电阻阻值应________，两个烧瓶内液体应为质量________，种类_液体。（均填"相同"或"不同"）
（3）已知比热容的大小为c 水>c 酒精>c 煤油，为了缩短实验时间，应选用的液体是________；原因是________________________________________。
（4）如果是探究：不同物质的吸热能力，实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应________（填"相同"或"不同"）。
21．在"测量小灯泡电功率"的实验中，电源电压恒为 3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为"20Ω 1A"。
（1）如图甲所示，闭合开关后，发现只有_________有示数，经检查发现有根导线连接错误。请在错误导线上打"×"，并用笔画线代替导线，将电路连接正确；
（2）改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示。要测量小灯泡的额定功率，应将滑片适当向_______（选填"左"或"右"）滑动；
（3）图丙是灯泡电流随电压变化图象，根据图象可知，小灯泡的额定功率为_______W；
（4）测量小灯泡的电功率_______（选填"需要"或"不需要"）多次测量求平均值，原因是_________________________________；
（5）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小△ R1，相应的小灯泡的阻值变化△R2，则△R1______△R2（选填">"、"<"或"="））；
（6）实验结束后，某同学设计图丁的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V，定值电阻R的阻值为10Ω。请帮助他完成以下实验步骤：
①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为_______V时，灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表示数为4V；再将滑动变阻器的滑片移至最________（选填"左"或"右"）端，此时电压表示数为7V；
③小灯泡的额定功率为P额=_______W。
22．小明同学想探究"一段电路中的电流与电阻的关系"，设计了图甲所示的电路图。
（1）根据小明设计的甲图，请用笔画线将乙图实物图连接完整。
（2）小明将第一次实验得到的数据填入了下面的表格中，然后将 E、F 两点的电阻由10Ω更换为20Ω，之后他调节变阻器滑片向______（填"A或"B"）移动，直到电压表示数为______V为止。此时电流表示数如图丙所示，示数为_______A。
（3）若实验中电压表损坏，但是已有一个已知阻值为R0的定值电阻，小明利用以上器材想测出未知电阻 Rx的阻值，实验电路如图丁所示（电源电压未知且恒定），请根据以下实验步骤完成实验：
①闭合开关S1，断开开关S2，记录电流表示数I1；
②同时闭合开关 S1、S2，记录电流表示数 I2；
③则待测电阻的表达式为Rx=________（用已知量和测量量符号表示）。
23．如图甲，多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是该养生壶的简化电路图，R1、R2均为加热电阻且阻值不随温度而变化。当养生壶正常工作时，它的加热功率为 968W，保温总功率为121W。图丙是小明家的电能表表盘示意图，某天傍晚小明只将该养生壶接入家中电路加热食物，观察到家中电能表指示灯在 1min闪烁了40次。求：
（1）养生壶加热状态正常加热时的电流；
（2）电阻R2的阻值；
（3）养生壶的实际功率及当天傍晚家中电路的实际电压。
24．如图所示的电路，电源电压为6V保持不变，R1=4Ω。开关闭合，滑动变阻器R2的滑片置于a端时，电压表V1的示数为2V，求：
（1）电压表V2的示数；
（2）电流表的示数；
（3）整个电路的功率；
（4）当滑片滑到b 端时，通电 1min 电流做的功。
2021—2022 学年度第一学期九年级期末考试
物理参考答案
一、选择题（每小题 2 分，共 24 分）
二．填空题（每空 1 分， 共 12 分）
13．①；火线。 14．负；向北 15．3：2；5：2。
16．电阻； 30；电流。 17．3．6×105 ；2021．7；2000。
三．作图题（每题 2 分,共 6 分）
18．18． (1)在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的 N 极。
(2)请用笔画线代替导线， 将图中的开关和插座正确接入家庭电路。
(3)如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯 L1 、L2 串联，电压表只测量
L1 两端的电压，不考虑电压表量程的选择，导线不交叉。
四．实验探究与计算题（每空 1 分，共 27 分， 23, 24 共 21 分）
19．（1）①磁化；②磁场；③磁感线；（2）①右； ②电流方向；。
20．（1）甲；（2）不同， 相同 相同（3）煤油； 煤油的比热容小，现象明显（4）相同；
21．
（1）电压表； 如上所示；（2）左；（3）0．625；（4）不需要； 灯泡在不同电压下的功率不同；（5）＞； （6）①6；②左；③0．9。
22．
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
A
B
C
C
A
C
D
A
C
C
C
A
（1）见上图；
（2）B；4；0．2；
（3） 。
五．计算题（共 2 小题， 满分 21 分）
23．（9 分）（1）该养生壶高温挡加热时的电流为 4．4A。
（2）电阻 R2 的阻值为 350Ω。
（3）此时的电压为 200V。
24．（12 分）（1）电压表 V2 的示数为 4V；
（2）电流表的示数为 0．5A；
（3）整个电路的功率为 3W；
（4）当滑片滑到 b 端时， 通电 1min 电流做的功为 540J。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期： 2022/1/12 8:16:00；用户： 15161241616；邮箱： 15161241616；学号： 26906751
