2020北师大版物理九年级期末复习《电磁现象》(含答案) 试卷

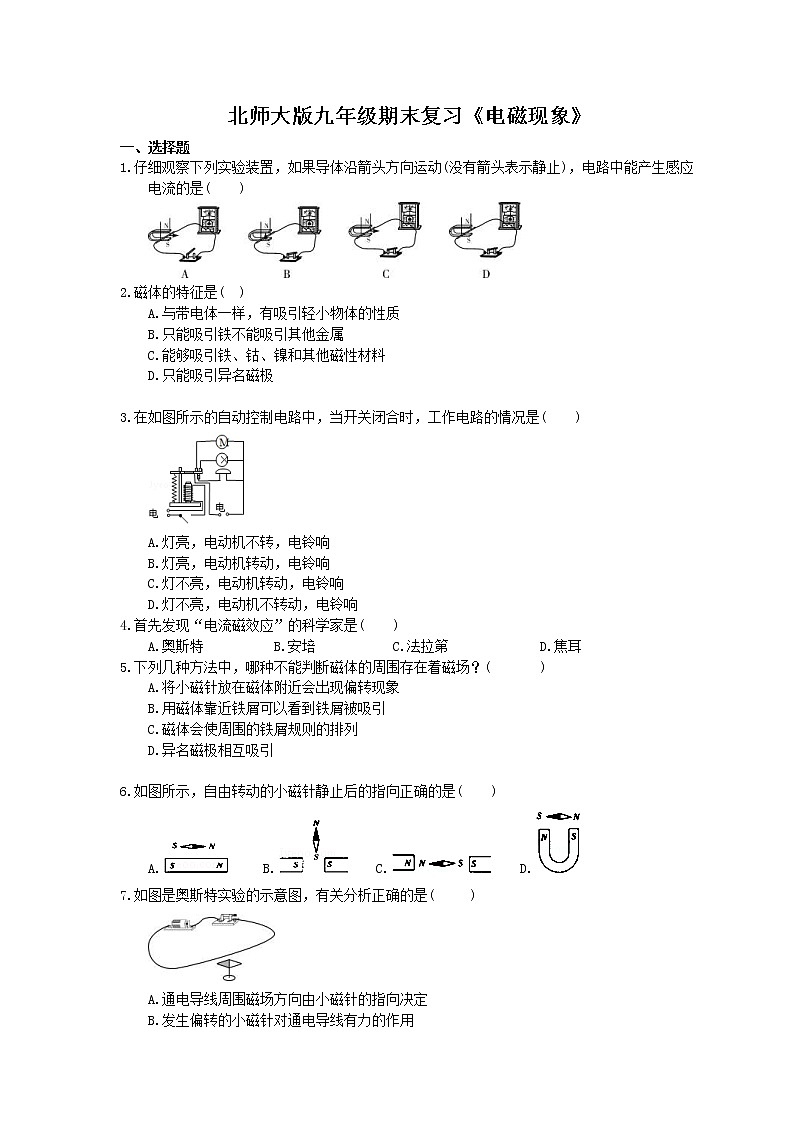

展开北师大版九年级期末复习《电磁现象》
一、选择题
1.仔细观察下列实验装置，如果导体沿箭头方向运动(没有箭头表示静止)，电路中能产生感应电流的是( )
2.磁体的特征是( )
A.与带电体一样，有吸引轻小物体的性质
B.只能吸引铁不能吸引其他金属
C.能够吸引铁、钴、镍和其他磁性材料
D.只能吸引异名磁极
3.在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是( )
A.灯亮，电动机不转，电铃响
B.灯亮，电动机转动，电铃响
C.灯不亮，电动机转动，电铃响
D.灯不亮，电动机不转动，电铃响
4.首先发现“电流磁效应”的科学家是( )
A.奥斯特 B.安培 C.法拉第 D.焦耳
5.下列几种方法中，哪种不能判断磁体的周围存在着磁场？( )
A.将小磁针放在磁体附近会出现偏转现象
B.用磁体靠近铁屑可以看到铁屑被吸引
C.磁体会使周围的铁屑规则的排列
D.异名磁极相互吸引
6.如图所示，自由转动的小磁针静止后的指向正确的是( )
A. B. C. D.
7.如图是奥斯特实验的示意图，有关分析正确的是( )
A.通电导线周围磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关

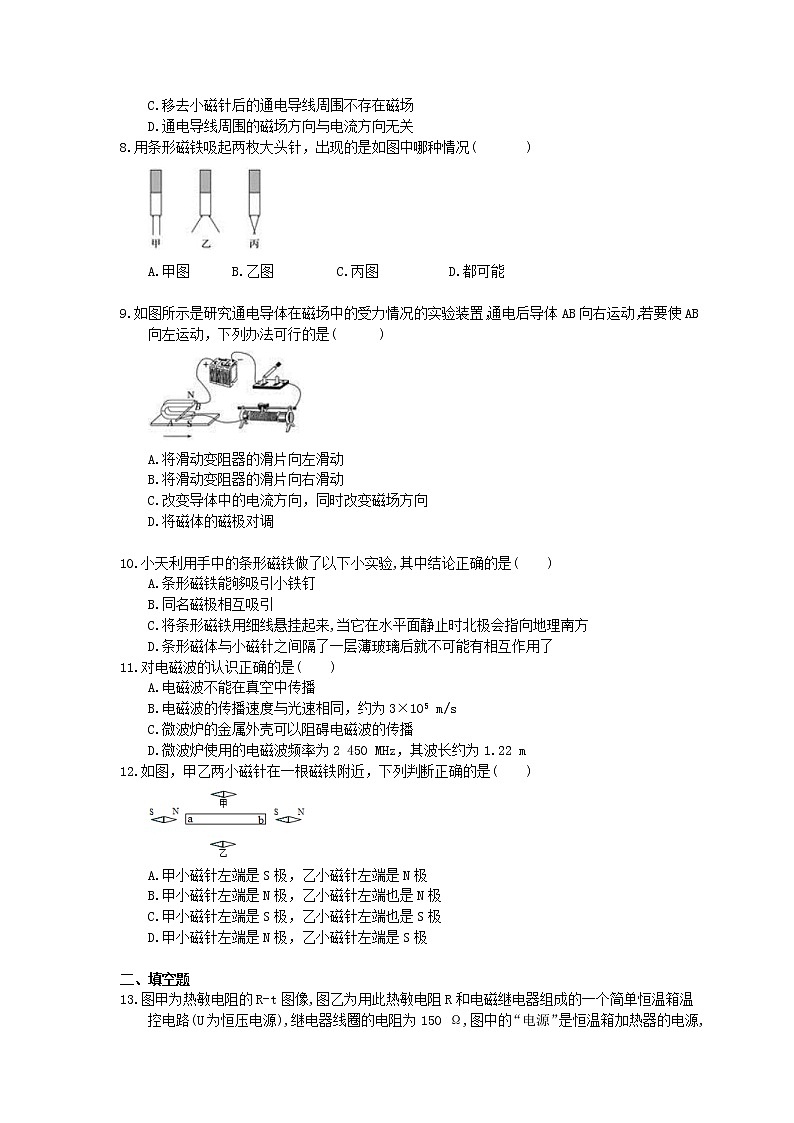

8.用条形磁铁吸起两枚大头针，出现的是如图中哪种情况( )
A.甲图 B.乙图 C.丙图 D.都可能
9.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是( )
A.将滑动变阻器的滑片向左滑动
B.将滑动变阻器的滑片向右滑动
C.改变导体中的电流方向，同时改变磁场方向
D.将磁体的磁极对调
10.小天利用手中的条形磁铁做了以下小实验,其中结论正确的是 ( )
A.条形磁铁能够吸引小铁钉
B.同名磁极相互吸引
C.将条形磁铁用细线悬挂起来,当它在水平面静止时北极会指向地理南方
D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了
11.对电磁波的认识正确的是( )
A.电磁波不能在真空中传播
B.电磁波的传播速度与光速相同，约为3×105 m/s
C.微波炉的金属外壳可以阻碍电磁波的传播
D.微波炉使用的电磁波频率为2 450 MHz，其波长约为1.22 m
12.如图，甲乙两小磁针在一根磁铁附近，下列判断正确的是( )
A.甲小磁针左端是S极，乙小磁针左端是N极
B.甲小磁针左端是N极，乙小磁针左端也是N极
C.甲小磁针左端是S极，乙小磁针左端也是S极
D.甲小磁针左端是N极，乙小磁针左端是S极
二、填空题

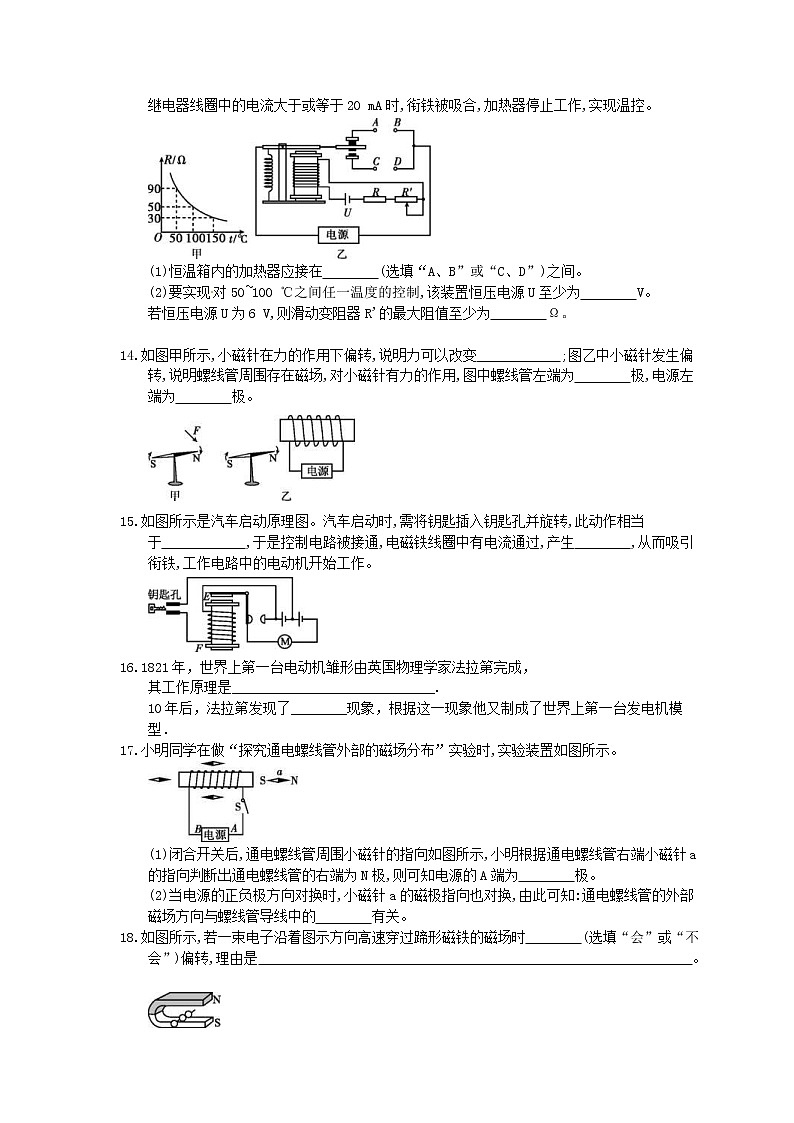

13.图甲为热敏电阻的R-t图像,图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路(U为恒压电源),继电器线圈的电阻为150 Ω,图中的“电源”是恒温箱加热器的电源,当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,实现温控。
(1)恒温箱内的加热器应接在 (选填“A、B”或“C、D”)之间。
(2)要实现对50~100 ℃之间任一温度的控制,该装置恒压电源U至少为 V。
若恒压电源U为6 V,则滑动变阻器R'的最大阻值至少为 Ω。
14.如图甲所示,小磁针在力的作用下偏转,说明力可以改变 ;图乙中小磁针发生偏转,说明螺线管周围存在磁场,对小磁针有力的作用,图中螺线管左端为 极,电源左端为 极。
15.如图所示是汽车启动原理图。汽车启动时,需将钥匙插入钥匙孔并旋转,此动作相当于 ,于是控制电路被接通,电磁铁线圈中有电流通过,产生 ,从而吸引衔铁,工作电路中的电动机开始工作。
16.1821年，世界上第一台电动机雏形由英国物理学家法拉第完成，
其工作原理是_____________________________.
10年后，法拉第发现了________现象，根据这一现象他又制成了世界上第一台发电机模型．
17.小明同学在做“探究通电螺线管外部的磁场分布”实验时,实验装置如图所示。
(1)闭合开关后,通电螺线管周围小磁针的指向如图所示,小明根据通电螺线管右端小磁针a的指向判断出通电螺线管的右端为N极,则可知电源的A端为 极。
(2)当电源的正负极方向对换时,小磁针a的磁极指向也对换,由此可知:通电螺线管的外部磁场方向与螺线管导线中的 有关。
18.如图所示,若一束电子沿着图示方向高速穿过蹄形磁铁的磁场时 (选填“会”或“不会”)偏转,理由是 。
三、实验题
19.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。
(1)实验探究的是通电直导线周围是否存在 。
(2)改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 。
(3)实验中小磁针的作用是 。
(4)实验中用到的一种重要科学研究方法是 。
A.类比法 B.转换法 C.控制变量法 D.等效替代法
参考答案
1.答案为：C；
解析：根据产生感应电流的两个条件可以看出：A选项中，开关没有闭合，电路不通，故不能产生感应电流；B选项中，电路闭合，但导体的运动方向与磁感线的方向平行，不切割磁感线，故不能产生感应电流；C选项中，电路闭合且电路中一部分导体做切割磁感线的运动，符合产生感应电流的条件，故电路中能产生感应电流；D选项中，电路闭合，但导体静止，不切割磁感线，故电路中不能产生感应电流．故选C.
2.答案为：C
解析：A、磁体只能吸引吸引铁、钴、镍等磁性物质，不能吸引轻小物体；A错误；
B、磁体不但能吸引铁，而且还能吸引钴和镍的物质；B错误；
C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性；C正确；
D、磁体的磁极间具有异名磁极相互吸引的性质，还能吸引吸引铁、钴、镍等磁性物质；D错误.
3.答案为：D；
4.答案为：A；
5.答案为：B
解析：：A、将小磁针放在磁体附近会出现偏转现象，说明受到了磁力的作用，可以说明磁体的周围存在着磁场，故不合题意；
B、磁体上磁极处磁性最强，能吸引铁屑，用磁体靠近铁屑可以看到铁屑被吸引，不能反应磁体周围的空间存在磁场.符合题意；
C、磁体会使周围的铁屑规则的排列，这一排列是由于磁场的作用产生的，可以说明磁体的周围存在着磁场，故不合题意；
D、磁极间的相互作用是通过磁场发生的，故异名磁极相互吸引可以说明磁体的周围存在着磁场，故不合题意.
6.答案为：D；
7.答案为：B；
8.答案为：B
解析：由图可知：大头针吸在磁铁上，大头针会在磁铁磁场的作用下被磁化，从而获得了磁性.靠近磁铁的一端大头针的极性相同，远离的一端极性也相同，由于同名磁极互相排斥，所以情况如图乙所示.
9.答案为：D
解析：A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；
B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；
C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；
D、将磁体的磁极对调，受力方向改变，可行.
10.答案为：A；
11.答案为：C；
解析：本题考查对电磁波的理解和认识．电磁波可以在真空中传播，A错误；
电磁波的传播速度和光的传播速度相同，都是3×108 m/s，B错误；
据公式c＝λf知，λ＝＝≈0.122 m，D错误．故选C.
12.答案为：B；
13.答案为：(1)A、B；(2)4.8 100；
[解析]
(1)当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,则加热器应接在A、B之间。
(2)由图甲可知,当温度为50~100 ℃时,R的阻值从90 Ω 降至50 Ω,当衔铁被吸合时,电路中电流I=20 mA=0.02 A,U为恒压电源,则R吸==R磁+R+R'为一定值,滑动变阻器接入电路的阻值越大,热敏电阻R的阻值越小,该装置的控制温度越高。
当电压最小时,要实现对50~100 ℃之间任一温度的控制,应使此电压下滑动变阻器接入电路电阻最小时,控制温度为50 ℃,滑动变阻器接入电路的电阻最大时,控制温度为100 ℃。
则R'接入电阻为0时,U小=IR吸=I(R磁+Rt小)=0.02 A×(150 Ω+90 Ω)=4.8 V。
当U'=6 V时,控制温度为100 ℃时,R'接入电路的电阻最大,
此时R吸'==R磁+Rt大+R',则R'=-R磁-Rt大=-150 Ω-50 Ω=100 Ω,
即滑动变阻器R'的最大阻值至少为100 Ω。
14.答案为：物体的运动状态 N 负
15.答案为：闭合开关 磁性
16.答案为：通电线圈在磁场中受到力的作用(或磁场对电流有力的作用)，电磁感应；
解析：电动机的原理是通电线圈在磁场中受力转动；而发电机的原理是电磁感应现象.
17.答案为：(1)正，(2)电流方向
18.答案为：会 带电粒子的定向运动会形成电流,磁场对电流会产生力的作用,改变粒子运动方向
19.磁场磁场方向与电流方向有关检测磁场的存在B
