LISTNUM OutlineDefault \l 3 如图所示电路.开关闭合后两灯发光.以下说法正确的是（）

A.电压表V的示数一定等于V1的示数

B.电压表V的示数一定大于V1的示数

C.电流表A的示数一定等于A1的示数

D.电流表A的示数一定等于A1的示数的2倍

LISTNUM OutlineDefault \l 3 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）

A.1.2 A 1.2 A B.0.3 A 0.3 A

C.1.2 A 0.3 A D.1.5 A 0.3 A

LISTNUM OutlineDefault \l 3 如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（）

LISTNUM OutlineDefault \l 3 如图所示,连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3,且I1>I2>I3,则此部分电路中允许通过的最大电流是( )

A.I1 B.I2 C.I3 D.I1+I2+I3

LISTNUM OutlineDefault \l 3 如图所示，电流表测量的是（）

A.通过灯L1的电流

B.既是通过L1的电流，也是通过L2的电流

C.通过灯L1和L2的总电流

D.通过灯L2的电流

LISTNUM OutlineDefault \l 3 如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）

A.甲表示数变大，乙表示数变大

B.甲表示数变小，乙表示数变小

C.甲表示数变大，乙表示数不变

D.甲表示数变小，乙表示数不变

LISTNUM OutlineDefault \l 3 如图，闭合开关后，灯泡L1比L2亮，电流表A2示数为0.3A。下列说法正确的是（）

A.A1的示数小于0.3A

B.A1的示数大于0.3A

C.A1的示数等于0.3A

D.A1的示数与A2的示数无法比较

LISTNUM OutlineDefault \l 3 电路如图所示,闭合开关,电流表测量的是( )

A.通过灯L1的电流

B.通过灯L2的电流

C.通过灯L1和灯L2的电流之和

D.电源供给电路的总电流

LISTNUM OutlineDefault \l 3 如图所示电路，闭合开关S后，两灯均不发光.为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零.则电路故障可能是（）

A.灯L1断路 B.灯L2短路 C.电流表断路 D.灯L2断路

LISTNUM OutlineDefault \l 3 将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）

A.I1=I2 B.I1＞I2 C.I1＜I2 D.无法比较

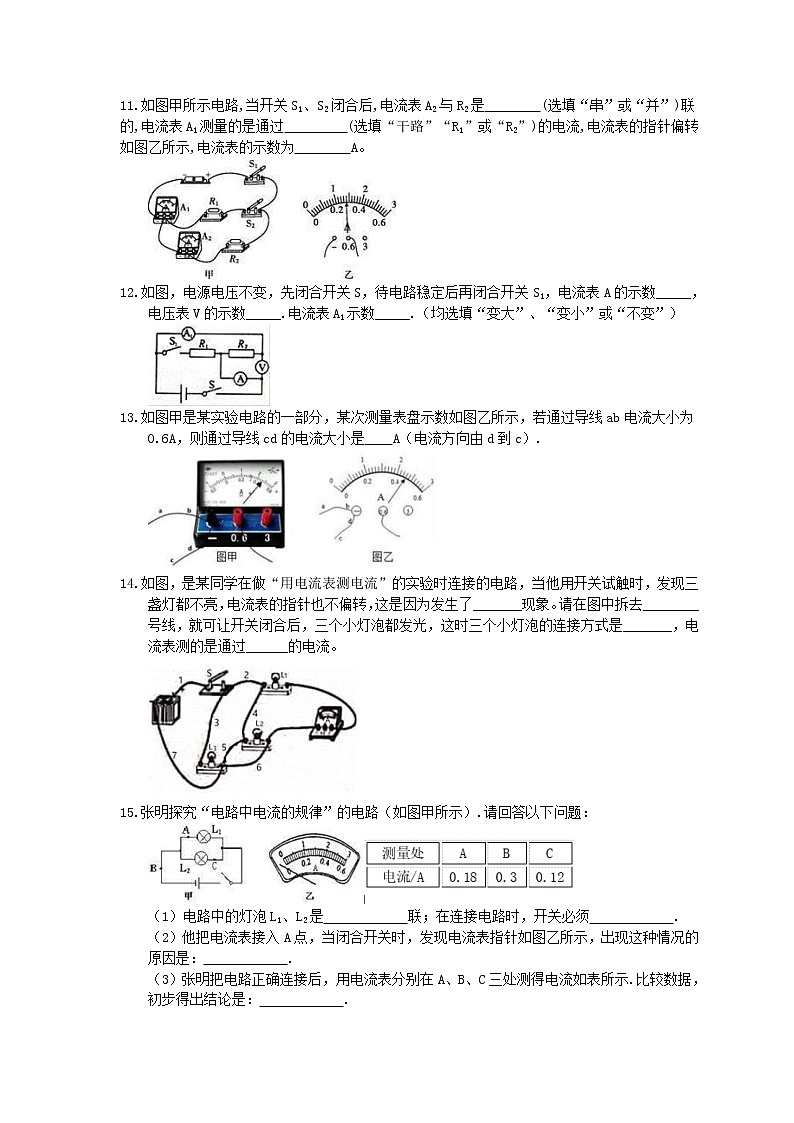

LISTNUM OutlineDefault \l 3 如图甲所示电路,当开关S1、S2闭合后,电流表A2与R2是 (选填“串”或“并”)联的,电流表A1测量的是通过 (选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为 A。

LISTNUM OutlineDefault \l 3 如图，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数_____，电压表V的示数_____.电流表A1示数_____.（均选填“变大”、“变小”或“不变”）

LISTNUM OutlineDefault \l 3 如图甲是某实验电路的一部分，某次测量表盘示数如图乙所示，若通过导线ab电流大小为0.6A，则通过导线cd的电流大小是 A（电流方向由d到c）.

LISTNUM OutlineDefault \l 3 如图，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了_______现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是_______，电流表测的是通过______的电流。

LISTNUM OutlineDefault \l 3 张明探究“电路中电流的规律”的电路（如图甲所示）.请回答以下问题：

（1）电路中的灯泡L1、L2是联；在连接电路时，开关必须 .

（2）他把电流表接入A点，当闭合开关时，发现电流表指针如图乙所示，出现这种情况的原因是： .

（3）张明把电路正确连接后，用电流表分别在A、B、C三处测得电流如表所示.比较数据，初步得出结论是： .

LISTNUM OutlineDefault \l 3 如图所示,开关S闭合后,发现A1、A2两只电流表的指针恰好偏转到同一位置,若通过L1的电流为0.8 A,则电流表A1示数是 A,电流表A2示数是 A。

LISTNUM OutlineDefault \l 3 在探究串联电路中各点的电流有什么关系时,小明设计实验如下图。把两个灯泡L1、L2串联起来接到下图所示电路中,分别把图中A、B、C各点断开,把接入,测量流过的电流,看看它们之间有什么关系。

换上另外两个不同规格的小灯泡,再次测量三点的 ,看看是否还有同样的关系。

下表是两次测量记录的数据。

分析和论证:

(1)在拆接电路时,开关S必须处于状态。

(2)结论:串联电路中各处相等。

LISTNUM OutlineDefault \l 3 如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求

(1)通过L2的电流是多大；

(2)通过L1的电流是多大。

参考答案

LISTNUM OutlineDefault \l 3 \s 1 答案为：A

解析：

（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电表V测量电源电压，电压表V1测量灯泡L1两端电压；故A正确；

（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；

由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误；

LISTNUM OutlineDefault \l 3 答案为：C

LISTNUM OutlineDefault \l 3 答案为：D

解析：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，

（b）图中电流表的量程为0～3A，分度值为0.1A，则干路电流I=1.8A，

（c）图中电流表的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.52A，

因并联电路中干路电流等于各支路电流之和，

所以，通过L1的电流：I1=I﹣I2=1.8A﹣0.52A=1.28A.故选D.

LISTNUM OutlineDefault \l 3 答案为：C；

解析：已知电阻R1、R2、R3串联接入电路,根据串联电路中电流特点,各处电流相等,因为I1>I2>I3,所以此部分电路中允许通过的最大电流是I3。

LISTNUM OutlineDefault \l 3 答案为：D

解析：由图知：闭合开关，电流从电源正极出发，经过开关分为两条支路：一路直接到灯泡L1后回到负极；另一路过灯泡L2、电流表回到负极.所以电流表测量的是通过灯泡L2的电流.故选D.

LISTNUM OutlineDefault \l 3 答案为：C

解析：由图示电路图可知，电流表甲测干路电流，电流表乙测支路电流，

闭合开关S，只有乙所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，

再闭合S1，两灯泡并联，电流表甲测干路电流，电流表甲示数变大，

电流表乙所在支路电压与电阻不变，该支路电流不变，电流表乙示数不变.

LISTNUM OutlineDefault \l 3 答案为：B

LISTNUM OutlineDefault \l 3 答案为：B；

解析：从电源的正极出发,顺着电流的方向寻找电流的路径,一直到电源的负极。两灯是并联的,其中电流表与灯L2串联在一条支路上,灯L1为另一条支路。所以电流表测量的是通过灯L2的电流。

LISTNUM OutlineDefault \l 3 答案为：D

解析：由图可知；两灯泡串联，闭合开关S后，两灯均不发光，可能是灯L1灯L2或电流表断路.将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；说明L1完好，电流表无断路.将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零，说明L2断路.若灯L2短路，当将这根导线两端分别接到b、c两点时，两灯均不亮，但电流表示数会很大，因此不是灯L2短路.故选D.

LISTNUM OutlineDefault \l 3 答案为：A

解析：灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的.故选A.

LISTNUM OutlineDefault \l 3 答案为：串干路 0.28

解析：由图可知,R2和电流表A2是顺次连接的,是串联的;电流表A1串联在干路上,故测的是干路电流;由图可知电流表使用的是0~0.6 A量程,分度值为0.02 A,所以示数为0.28 A。

LISTNUM OutlineDefault \l 3 答案为：变大不变不变

解析：由电路图可知，先闭合开关S，电路为只有电阻R2简单电路，电流表A、A1测电路中的电流，电压表V测电源电压；待电路稳定后再闭合开关S1，此时电阻R1与电阻R2并联，电流表A1测通过电阻R2的电流，电流表A测干路电流，电压表测并联电路两端的电压，亦即电源电压；因为电源电压不变，所以电压表V的示数不变；因为并联电路各支路互不影响，通过电阻R2的电流不变，即电流表A1的示数不变；因为两电阻并联，电路的总电阻变小，根据欧姆定律可得，电路的总电流变大，即电流表A的示数变大；

LISTNUM OutlineDefault \l 3 答案为：1.06.

解析：电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；

若导线cd的电流从d→c，根据电流的走向，则ab中的电流不会通过电流表，故cd为干路电流，电流表和ab是两条支路，所以通过ab导线的电流是Icd=0.6A+0.46A=1.06A；

LISTNUM OutlineDefault \l 3 答案为：短路 5 并联 L1

解析：[1]由电路图可知：电流从电源正极流出，经导线12457流回电源负极，造成短路，使得灯泡不能发光，电流表指针不偏转。

[2][3]去掉5号导线后，三个灯泡首尾并列连接，电流从电源正极流出经三条路径流回负极，即三个灯泡并联。

[4]电流表串联在L1所在支路，所以电流表测量的是L1的电流。

LISTNUM OutlineDefault \l 3 答案为：（1）并；断开；

（2）正负接线柱接反了；

（3）并联干路电流等于各支路电流之和.

解析：

（1）电路中的灯泡L1、L2是并联；在连接电路时，开关必须断开.

（2）如图乙中电流表向左端没有刻度的方向偏转，说明正负接线柱接反了；

（3）由表格中的数据知，IA=IB+IC，即：干路电流等于支路电流之和；

LISTNUM OutlineDefault \l 3 答案为：1 0.2

解析：由电路图可知,灯L1和L2组成并联电路,电流表A1测干路的电流,电流表A2测通过灯L2的电流。因为并联电路干路电流等于各支路电流之和,且两个电流表的指针所指位置相同,所以电流表A1的量程是0~3 A,最小分度值是0.1 A;电流表A2的量程是0~0.6 A,最小分度值为0.02 A,A1、A2两只电流表的指针恰好偏转到同一位置,则干路电流I=5I2。又因I=I1+I2,所以I2==0.2 A,I=I1+I2=1 A。

LISTNUM OutlineDefault \l 3 答案为：电流表电流大小 (1)断开 (2)电流

解析：

(1)研究电流的关系,就是将电流表串联在电路里,记录各点的电流大小,为了寻找普遍规律,必须换用不同规格的小灯泡进行多次实验,这样得出的规律才有说服力;

(2)电学实验,在连接电路时,为保护电路,开关必须断开,连接完成检查无误后,再闭合开关;

(3)由数据可以看出,两次测量中,A、B、C三点的电流始终相等,因此得出的结论是串联电路中各处电流相等。

LISTNUM OutlineDefault \l 3 解：(1)由电路图知，两灯并联，电流表A1测的是通过灯L2的电流，

A2测的是干路的电流，故通过灯L2的电流为0.5A。

(2)根据并联电路电流的特点可得，通过灯L1的电流

答：(1)通过L2的电流是0.5A；(2)通过L1的电流是0.7A。
