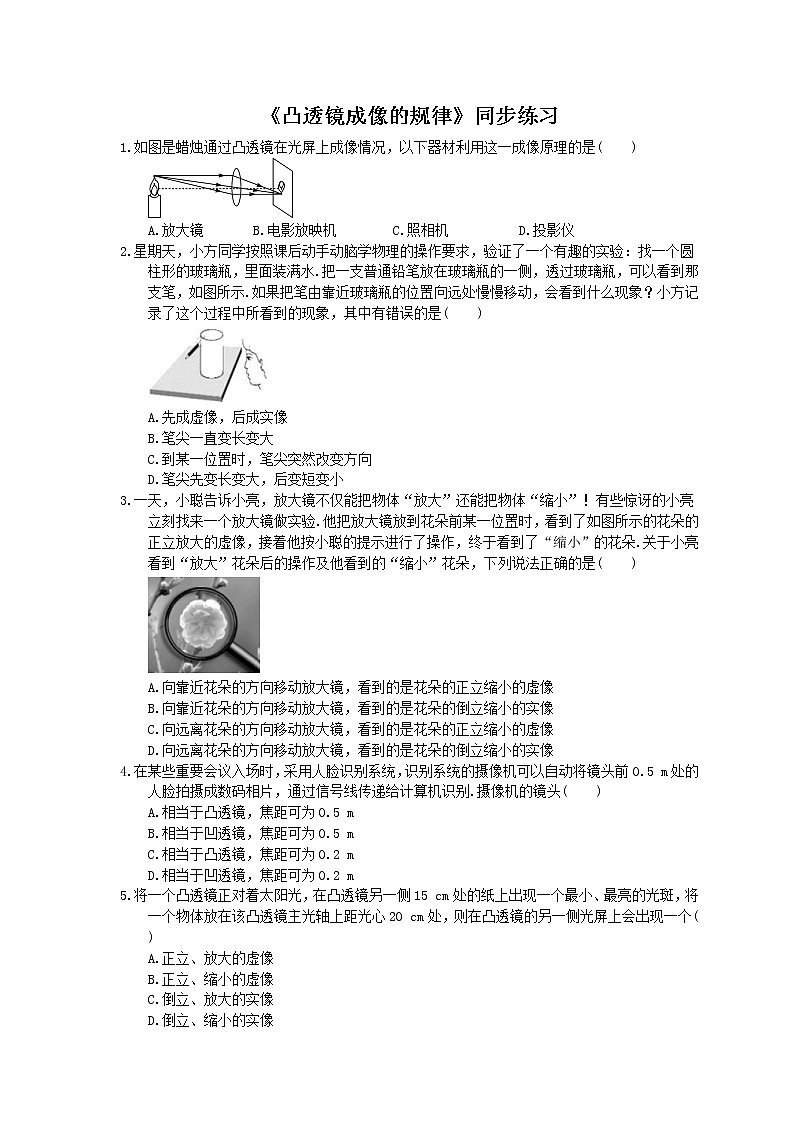

物理第3节 凸透镜成像的规律课后测评

这是一份物理第3节 凸透镜成像的规律课后测评，共5页。

LISTNUM OutlineDefault \l 3 如图是蜡烛通过凸透镜在光屏上成像情况，以下器材利用这一成像原理的是( )





A.放大镜 B.电影放映机 C.照相机 D.投影仪


LISTNUM OutlineDefault \l 3 星期天，小方同学按照课后动手动脑学物理的操作要求，验证了一个有趣的实验：找一个圆柱形的玻璃瓶，里面装满水.把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示.如果把笔由靠近玻璃瓶的位置向远处慢慢移动，会看到什么现象？小方记录了这个过程中所看到的现象，其中有错误的是( )





A.先成虚像，后成实像


B.笔尖一直变长变大


C.到某一位置时，笔尖突然改变方向


D.笔尖先变长变大，后变短变小


LISTNUM OutlineDefault \l 3 一天，小聪告诉小亮，放大镜不仅能把物体“放大”还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做实验.他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大的虚像，接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵.关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是( )





A.向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像


B.向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像


C.向远离花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像


D.向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像


LISTNUM OutlineDefault \l 3 在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5 m处的人脸拍摄成数码相片，通过信号线传递给计算机识别.摄像机的镜头( )


A.相当于凸透镜，焦距可为0.5 m


B.相当于凹透镜，焦距可为0.5 m


C.相当于凸透镜，焦距可为0.2 m


D.相当于凹透镜，焦距可为0.2 m


LISTNUM OutlineDefault \l 3 将一个凸透镜正对着太阳光，在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20 cm处，则在凸透镜的另一侧光屏上会出现一个( )


A.正立、放大的虚像


B.正立、缩小的虚像


C.倒立、放大的实像


D.倒立、缩小的实像

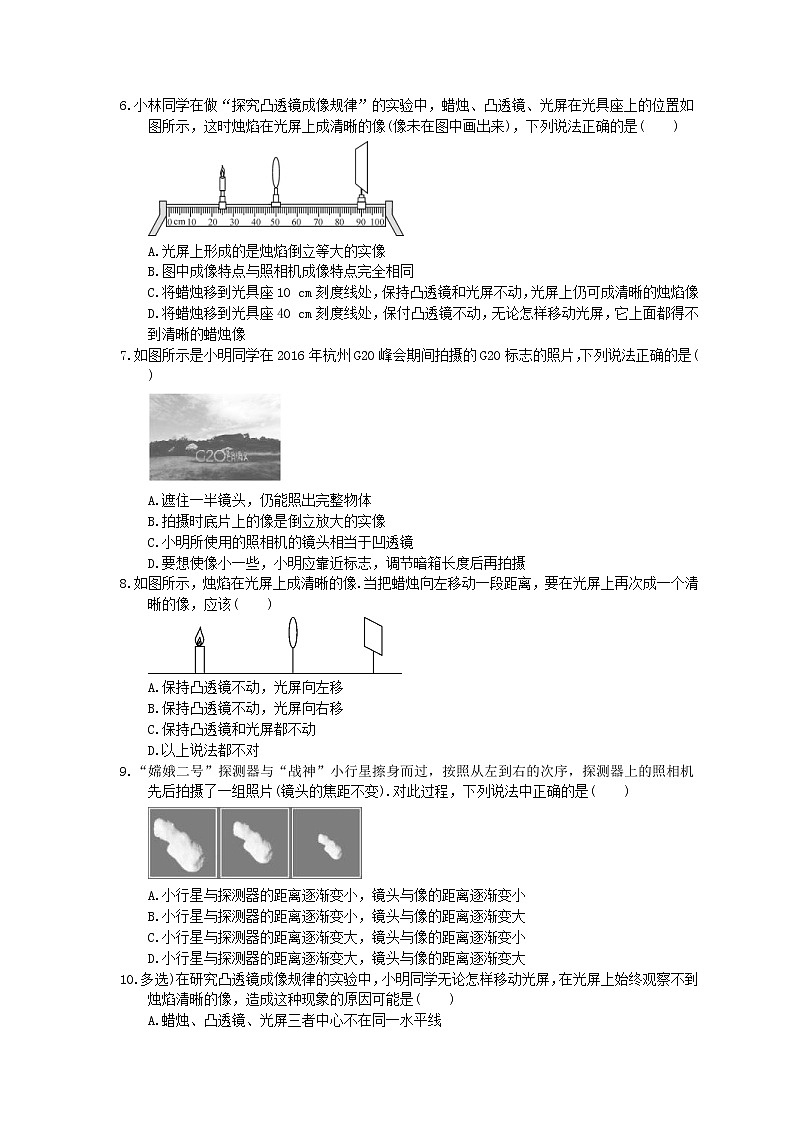

LISTNUM OutlineDefault \l 3 小林同学在做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像(像未在图中画出来)，下列说法正确的是( )





A.光屏上形成的是烛焰倒立等大的实像


B.图中成像特点与照相机成像特点完全相同


C.将蜡烛移到光具座10 cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像


D.将蜡烛移到光具座40 cm刻度线处，保付凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像


LISTNUM OutlineDefault \l 3 如图所示是小明同学在2016年杭州G20峰会期间拍摄的G20标志的照片，下列说法正确的是( )





A.遮住一半镜头，仍能照出完整物体


B.拍摄时底片上的像是倒立放大的实像


C.小明所使用的照相机的镜头相当于凹透镜


D.要想使像小一些，小明应靠近标志，调节暗箱长度后再拍摄


LISTNUM OutlineDefault \l 3 如图所示，烛焰在光屏上成清晰的像.当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该( )





A.保持凸透镜不动，光屏向左移


B.保持凸透镜不动，光屏向右移


C.保持凸透镜和光屏都不动


D.以上说法都不对


LISTNUM OutlineDefault \l 3 “嫦娥二号”探测器与“战神”小行星擦身而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片(镜头的焦距不变).对此过程，下列说法中正确的是( )





A.小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小


B.小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大


C.小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小


D.小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大


LISTNUM OutlineDefault \l 3 (多选)在研究凸透镜成像规律的实验中，小明同学无论怎样移动光屏，在光屏上始终观察不到烛焰清晰的像，造成这种现象的原因可能是( )


A.蜡烛、凸透镜、光屏三者中心不在同一水平线


B.蜡烛距凸透镜距离大于焦距


C.蜡烛距凸透镜距离小于焦距


D.蜡烛距凸透镜距离等于焦距





LISTNUM OutlineDefault \l 3 某同学用焦距为10 cm的放大镜去观察邮票，邮票与放大镜的距离应该________10 cm(填“大于”“小于”或“等于”)，所成的像是放大、________(选填“正立”或“倒立”)的________(选填“实”或“虚”)像；若将一物体放在离放大镜30 cm处时，将可以得到一个________________。


LISTNUM OutlineDefault \l 3 在学校艺术节上，小月同学进行了微雕创作，将同学们熟悉的梅花校徽完美地展现在一粒大米上.





(1)为看清微雕上的图像，小月利用如图1所示透镜中的________(填序号)进行观察；


(2)正确选择透镜后，小月拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5 cm；


(3)透过透镜观察微雕作品，小月看到的像如图2所示，此时透镜到微雕作品的距离在________范围，________(填“照相机”“投影仪”或“放大镜”)就是应用这一原理制成的.


LISTNUM OutlineDefault \l 3 如图所示是黄麻汽校安装在汽车上的“倒车防撞可视雷达”，安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成________、________的实像，这个像通过电子装置加工、调整并传递到显示屏上，司机据此可以准确地了解车后的情况.如果看到显示屏中的障碍物的像变大，则障碍物离车尾的距离变________.





LISTNUM OutlineDefault \l 3 在“探究凸透镜成像规律”的实验中用到的器材由：蜡烛、________、光屏、光具座。其中作为成像的物体是________。





实验题


LISTNUM OutlineDefault \l 3 小丽同学用焦距为15 cm的凸透镜做“探究凸透镜成像的规律”实验：


(1)如图甲所示，实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在________高度上.





(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、________的实像，生活中利用这个规律制成的光学仪器是________.


(3)实验过程中，小丽发现当蜡烛成实像时，物距减小，像距与像都________(填“变大”“变小”或“不变”).


(4)实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向________(填“上”或“下”)移动.


(5)通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是________(填符号).


参考答案


LISTNUM OutlineDefault \l 3 \s 1 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：ACD


LISTNUM OutlineDefault \l 3 答案为：小于 正立 虚 倒立、缩小的实像


LISTNUM OutlineDefault \l 3 答案为：(1)A (3)小于5 cm 放大镜


LISTNUM OutlineDefault \l 3 答案为：倒立 缩小 近


LISTNUM OutlineDefault \l 3 答案为：凸透镜 蜡烛


LISTNUM OutlineDefault \l 3 答案为：(1)同一 (2)缩小 照相机 (3)变大 (4)上 (5)B
