初中物理人教版九年级全册第十七章 欧姆定律综合与测试当堂达标检测题

这是一份初中物理人教版九年级全册第十七章 欧姆定律综合与测试当堂达标检测题，共13页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题(共15小题)


1.一个定值电阻两端电压由2 V增大到4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )


A． 0.3 A


B． 0.4 A


C． 0.6 A


D． 0.5 A


2.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )


A．


B．


C．


D．


3.从欧姆定律可以导出公式R＝，下列说法正确的是( )


A． 当电压增大2倍时，电阻R增大2倍


B． 当电流强度增大2倍时，电阻R减小为二分之一


C． 当电压为零时，电阻R值不为零


D． 当电压为零时，电阻R也为零


4.如图是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )





A． 油量表是电压表改装而成的


B．R和R′是并联的


C． 油位越高，通过R的电流越大


D． 油位越低，R两端的电压越小


5.关于电流、电压和电阻，下列说法正确的是( )


A． 只要将导体连入电路，电路中就有电流


B． 导体中通过的电流越大，它的电阻越小


C． 有电流通过的小灯泡，其两端不一定有电压


D． 导体两端电压越大，通过该导体的电流就越大


6.为实验室制作一个电铃电路，现有器材：一个12 V的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( )


A． 串联一个6 Ω的电阻


B． 串联一个12 Ω的电阻


C． 并联一个6 Ω的电阻


D． 并联一个12 Ω的电阻


7.电阻R1、R2串联在电路中，已知R1∶R2＝4∶1，则通过R1、R2的电流和它们两端的电压之比分别是( )


A． 1∶1和4∶1


B． 4∶1和1∶1


C． 1∶1和1∶4


D． 1∶4和4∶1


8.如图所示电路，已知电源电压为3 V，R2为6 Ω，当S断开时，电流表的示数为0.3 A，如把S合上，电流表的示数为( )





A． 0.5 A


B． 0.75 A


C． 1 A


D． 1.5 A


9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )





A． 测量值等于电阻的实际值


B． 测量值小于电阻的实际值


C． 测量值大于电阻的实际值


D． 以上三种情况都有可能


10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )


A． 保持滑动变阻器R2滑片的位置不变


B.保持R1不变，调节R2滑片到不同的适当位置


C． 保持滑动变阻器R2两端的电压不变


D． 保持电路中电流不变


11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )





A． 测量值偏大，是由于电流表有内阻


B． 测量值偏大，是由于电压表有内阻


C． 测量值偏小，是由于电流表有内阻


D． 测量值偏小，是由于电压表有内阻


12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( )


A． 5 Ω


B． 10 Ω


C． 20 Ω


D． 40 Ω

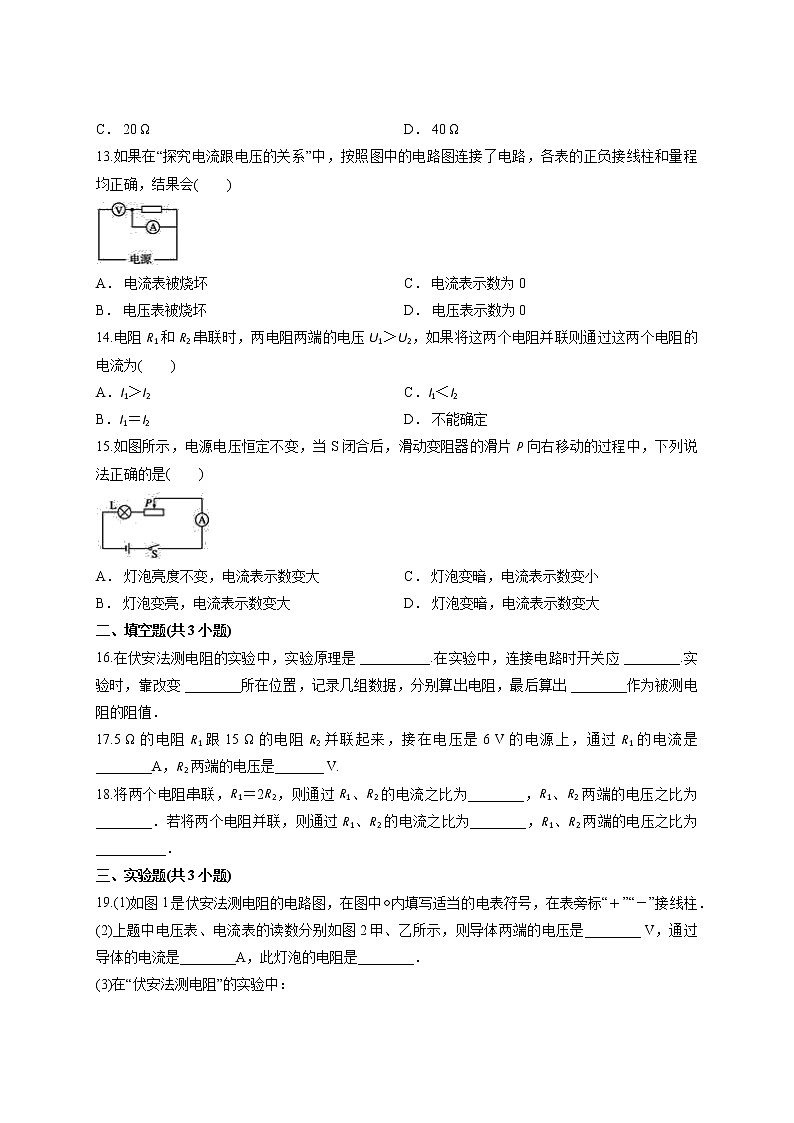

13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )





A． 电流表被烧坏


B． 电压表被烧坏


C． 电流表示数为0


D． 电压表示数为0


14.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为( )


A．I1＞I2


B．I1＝I2


C．I1＜I2


D． 不能确定


15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是( )





A． 灯泡亮度不变，电流表示数变大


B． 灯泡变亮，电流表示数变大


C． 灯泡变暗，电流表示数变小


D． 灯泡变暗，电流表示数变大


二、填空题(共3小题)


16.在伏安法测电阻的实验中，实验原理是 __________.在实验中，连接电路时开关应 ________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．


17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.


18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．


三、实验题(共3小题)


19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．


(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．


(3)在“伏安法测电阻”的实验中：


①图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．


②若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)








20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．


表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；


分析表二数据可得出结论：______________________________________________________.








21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．


(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：①________；


②以免实验时间过长，因________而影响阻值．


(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．











(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．


A．你认为________同学的电路接错了；


B．你的判断依据是__________．


(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.





(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．


四、计算题(共3小题)


22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．





23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，


求：(1)电路的等效电阻；


(2)干路电流．





24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．





答案解析


1.【答案】D


【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.


2.【答案】D


【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．


B项电压表 V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．


C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．


D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．


3.【答案】C


【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.


4.【答案】C


【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．


由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；


油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；


油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误．


5.【答案】D


【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．


6.【答案】A


【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，


所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；


串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U－U电铃＝12 V－6 V＝6 V，


由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．


7.【答案】A


【解析】串联电路中各处的电流相等，


电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：


＝＝＝.


8.【答案】B


【解析】当S断开时，两电阻串联，电流表测电路中的电流，


由I＝可得，电路中的总电阻：R＝＝＝10 Ω，


因串联电路中总电阻等于各分电阻之和，


所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；


当S闭合时，电路为R1的简单电路，则电路中电流表的示数：


I′＝＝＝0.75 A.


9.【答案】B


【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.


10.【答案】B


【解析】


11.【答案】A


【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，


根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.


12.【答案】C


【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.


13.【答案】C


【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.


14.【答案】C


【解析】电阻R1和R2串联时，


因串联电路中各处的电流相等，且U1＞U2，


所以，由I＝的变形式R＝可知，R1＞R2，


将这两个电阻并联时，


因并联电路中各支路两端的电压相等，


所以，由I＝可知，I1＜I2.


15.【答案】C


【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.


16.【答案】欧姆定律或R＝ 断开 滑片 平均值


【解析】


17.【答案】1.2 6


【解析】由题意可知，电阻R1与电阻R2并联，


并联电路中各支路两端的电压相等，


两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，


通过R1的电流：I1＝＝＝1.2 A.


18.【答案】1∶1 2∶1 1∶2 1∶1


【解析】因为串联电路中各处的电流相等，


所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；


由I＝可得，电压U＝IR，


R1、R2两端的电压之比：


U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.


因为并联电路中各支路两端的电压相等，


所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；


则通过两电阻的电流之比：


I1∶I2＝1∶1＝R2∶R1＝1∶2.


19.【答案】(1)





(2)8.5 0.26 32.7 Ω


(3)①





②变小 变小 不变


【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．


(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，


电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，


由I＝得R＝＝≈32.7 Ω.


(3)①在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．


②因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．


而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．


20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比


在电压一定时，通过导体的电流与导体的电阻成反比





【解析】(1)电压表与电阻R0并联，电流表串联在电路中；


(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．


21.【答案】(1)0～0.6 A 减小误差 温度 (2)





(3)乙 电流随电压的增大而减小


(4)数据如表所示；





(5)电阻受温度影响，随温度升高而增大


【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；


(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；


(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．


(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；


由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．


(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．


22.【答案】解：由电路图可知，R1与R2串联，电压表 V1测电源的电压，电压表 V2测R2两端的电压，


由于串联电路中总电压等于各分电压之和，


则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，


串联电路中各处的电流相等，


根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，


则R2的阻值：R2＝＝＝20 Ω.


答：电路中的电流为0.25 A，R2的阻值为20 Ω.


【解析】由电路图可知，R1与R2串联，电压表 V1测电源的电压，电压表 V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．


23.【答案】解：(1)由串联电路特点可知：


R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，


(2)电路电流：I＝＝＝0.72 A.


答：(1)它们的等效电阻是25 Ω；


(2)如果电压是18 V，则电路中的电流为0.72 A.


【解析】(1)由串联电路特点，求出串联电阻阻值．


(2)由欧姆定律，根据公式I＝求出干路电流．


24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；


并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；


解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；


答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.


【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.
