人教版（2024）九年级全册第3节 安全用电练习题

这是一份人教版（2024）九年级全册第3节 安全用电练习题，共18页。试卷主要包含了触电类型与处理，安全用电，解答题等内容，欢迎下载使用。

一、触电类型与处理
1、家庭电路触电类型
（1）单线触电：人站在地上碰到火线；
（2）双线触电：人同时碰到火线和零线。
2、高压电路触电类型
（1）高压电弧触电：人处在高压带电体一定范围内，带电体和人之间发生放电现象.
（2）跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人靠近电线时，两脚之间有电压。
3、触电处理
（1）处理原则：迅速切断电源，注意自身安全。
（2）具体做法
①切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源。
②引发火灾时，务必先切断电源再救火。
二、安全用电
1、原则：不接触低压带电体，不靠近高压带电体。
2、预防知识
（1）不用湿手触摸开关，不用湿布擦拭正在使用的用电器。
（2）三孔插座应接地，带金属外壳的用电器用三脚插头。
（3）不要在电线上晾衣物，不在高压线附近放风筝。
必刷易错题型
一、选择题
1．（2022•济南模拟）下列四种做法中，不符合安全用电原则的是（ ）
A．用湿抹布擦拭正亮着的台灯灯泡
B．发生触电事故后，先切断电源再救人
C．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体
D．高压电线发生断线落地时，人不能靠近落地处
2．（2022•德州模拟）比亚迪纯电动汽车环保节能。如图所示是电动汽车的充电桃，下列有美说法符合安全用电要求的是（ ）
A．安装充电桩时，可以不连接地线
B．安装充电桩时，要装漏电保护器
C．有充电桩起火，应迅速浇水扑灭
D．没必要每个充电桩都要安装保险装置
3．（2022•抚顺模拟）下列有关安全用电的说法正确的是（ ）
A．家庭电路中空气开关跳闸，可能发生了短路
B．保险丝熔断后可用铜丝代替
C．家庭电路中电能表安在总开关后面
D．高压输电线路不接触就不会有危险
4．（2022•商丘模拟）插线板上插孔较多，使用方便，但使用不当会带来安全隐患。下列说法正确的是（ ）
A．在插线板上可以同时使用多个大功率用电器
B．充电结束取下手机后，充电器可以一直插在插线板上
C．当两个用电器同时插入插线板时两者是串联的
D．用电器的插脚与插孔中的金属片接触不良时容易引发火灾
5．（2022•日照模拟）如图所示的家庭电路接线圈，符合安全用电原则的是（ ）
A． B．
C． D．
6．（2022•内江模拟）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具

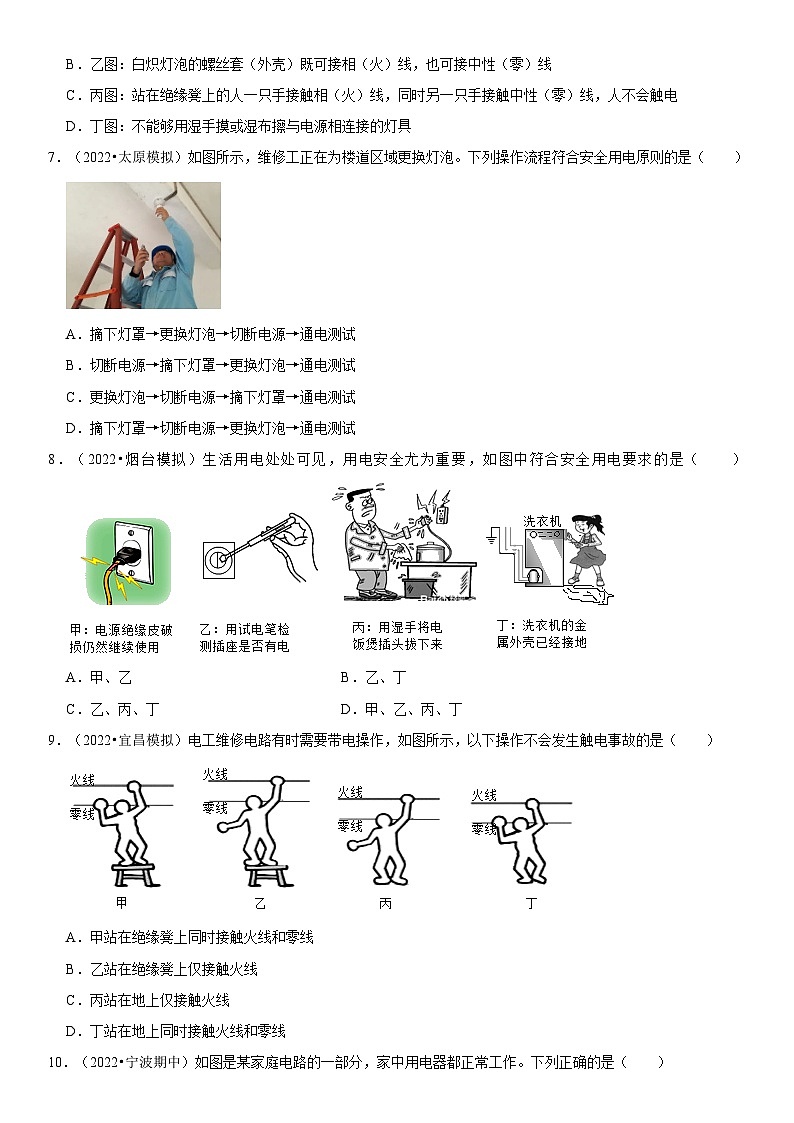

7．（2022•太原模拟）如图所示，维修工正在为楼道区域更换灯泡。下列操作流程符合安全用电原则的是（ ）
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
8．（2022•烟台模拟）生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（ ）
A．甲、乙B．乙、丁
C．乙、丙、丁D．甲、乙、丙、丁
9．（2022•宜昌模拟）电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
10．（2022•宁波期中）如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（ ）
A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
二、填空题
11．（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 线接触造成的。 （可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 （会/不会）发光。
12．（2022•广州模拟）如图所示，甲站在干燥的木桌上，一只手接触火线；乙站在地上，一只手接触零线；丙站在干燥的木桌上，一只手接触火线；此时，站在地面上的丁用手去拉丙，则会触电的是 。
13．（2021•大同期末）周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害！ 。
14．（2013•内江）如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为 V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是 （选填“L”和“N”）。
15．（2021•兰州期末）站在裸露导线上的两只小鸟，当开关闭合后会发生触电事故的是 （选填“甲”或“乙”）。当家庭电路着火时， （“能”或“不能”）用水泼。
16．（2021•湖州模拟）在家庭电路中，触电事故通常是由于人们直接或间接与 （选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时 （选填“会”或“不会”）触电。
三、解答题
17．（2021•常德中考）小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
18．（2022•珠海模拟）阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源。
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同。未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度。
现在很多高档的电热水壶采用了PTC加热元件。图丙是PTC材料的电阻随温度变化的关系图象。使用PTC加热元件，可防止因干烧出现着火危险。PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用 （两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应 （串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是 。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在 。
A．T0～T1 B．T1～T2 C．T2～T3 D．T3～T4
（5）PTC电水壶通电后，如图丁所示，PTC发热材料功率随时间变化的图象是 。

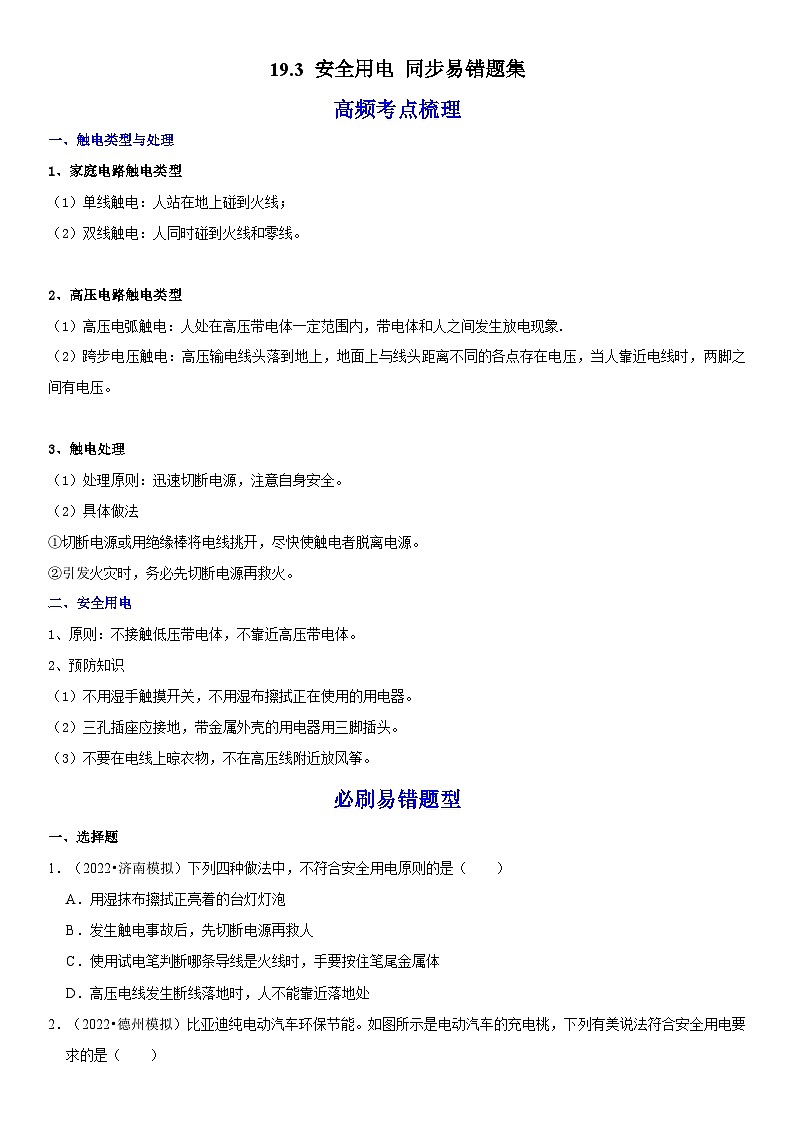

19.3 安全用电 同步易错题集
高频考点梳理
一、触电类型与处理
1、家庭电路触电类型
（1）单线触电：人站在地上碰到火线；
（2）双线触电：人同时碰到火线和零线。
2、高压电路触电类型
（1）高压电弧触电：人处在高压带电体一定范围内，带电体和人之间发生放电现象.
（2）跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人靠近电线时，两脚之间有电压。
3、触电处理
（1）处理原则：迅速切断电源，注意自身安全。
（2）具体做法
①切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源。
②引发火灾时，务必先切断电源再救火。
二、安全用电
1、原则：不接触低压带电体，不靠近高压带电体。
2、预防知识
（1）不用湿手触摸开关，不用湿布擦拭正在使用的用电器。
（2）三孔插座应接地，带金属外壳的用电器用三脚插头。
（3）不要在电线上晾衣物，不在高压线附近放风筝。
必刷易错题型
一、选择题
1．（2022•济南模拟）下列四种做法中，不符合安全用电原则的是（ ）
A．用湿抹布擦拭正亮着的台灯灯泡
B．发生触电事故后，先切断电源再救人
C．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体
D．高压电线发生断线落地时，人不能靠近落地处
解：
A．湿抹布电阻小，容易导电，用湿抹布擦拭正亮着的台灯灯泡，容易发生触电事故，故A不符合安全用电原则；
B．发生触电事故后，应该先切断电源，确保安全后再救人，避免发生二次触电伤害，故B符合安全用电原则；
C．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体，手不能接触金属笔尖，故C符合安全用电原则；
D．高压电线发生断线落地时，靠近时易发生跨步触电，故人不能靠近落地处，故D符合安全用电原则。
答案：A。

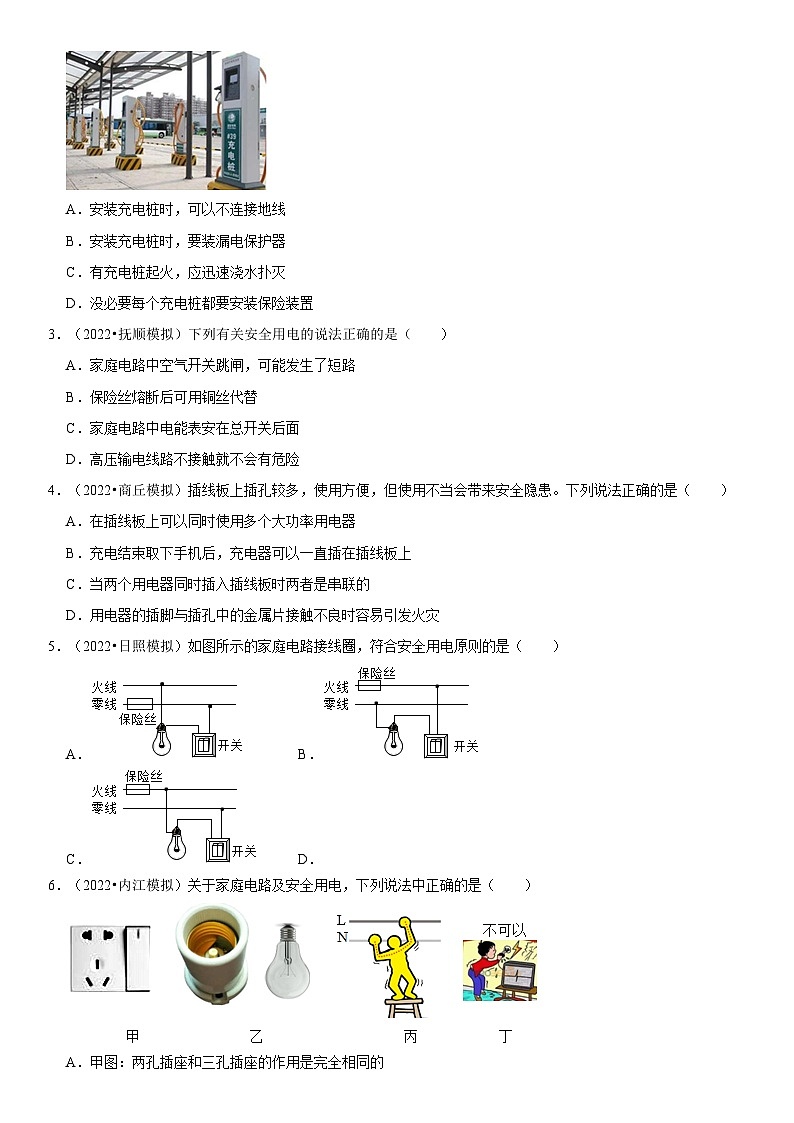

2．（2022•德州模拟）比亚迪纯电动汽车环保节能。如图所示是电动汽车的充电桃，下列有美说法符合安全用电要求的是（ ）
A．安装充电桩时，可以不连接地线
B．安装充电桩时，要装漏电保护器
C．有充电桩起火，应迅速浇水扑灭
D．没必要每个充电桩都要安装保险装置
解：A、安装充电桩时，为了安全，要接地线，故A错误；
B、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故B正确；
C、万一有充电桩起火，应先关闭电源再施救；生活用水是导体，电器着火不能直接用水灭火，否则可能引起触电事故；故C错误，
D、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故D错误。
答案：B。
3．（2022•抚顺模拟）下列有关安全用电的说法正确的是（ ）
A．家庭电路中空气开关跳闸，可能发生了短路
B．保险丝熔断后可用铜丝代替
C．家庭电路中电能表安在总开关后面
D．高压输电线路不接触就不会有危险
解：A、空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A正确；
B、组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，故B错误；
C、为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，故C错误；
D、人体靠近高压带电体，也可能会造成高压电弧触电，故D错误。
答案：A。
4．（2022•商丘模拟）插线板上插孔较多，使用方便，但使用不当会带来安全隐患。下列说法正确的是（ ）
A．在插线板上可以同时使用多个大功率用电器
B．充电结束取下手机后，充电器可以一直插在插线板上
C．当两个用电器同时插入插线板时两者是串联的
D．用电器的插脚与插孔中的金属片接触不良时容易引发火灾
解：A、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成火灾，故A错误；
B、将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故B错误；
C、当两个用电器同时插入插线板时两者是并联的，故C错误；
D、用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，否则会因为接触电阻大引起电路发热，容易引发火灾，故D正确。
答案：D。
5．（2022•日照模拟）如图所示的家庭电路接线圈，符合安全用电原则的是（ ）
A． B．
C． D．
解：
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，保险丝接火线。
答案：B。
6．（2022•内江模拟）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
解：
A、两孔插座直接接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用。故A错误；
B、为了防止出现触电现象，在家庭电路中白炽灯螺丝套接在中性线（零线或N）上。故B错误；
C、人一只手接触相（火）线，同时另一只手接触中性（零）线，即使站在绝缘凳子上，电流也会流过人体，出现触电事故。故C错误；
D、湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具。故D正确。
答案：D。
7．（2022•太原模拟）如图所示，维修工正在为楼道区域更换灯泡。下列操作流程符合安全用电原则的是（ ）
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
解：更换灯泡之前必须断开开关，切断电源，摘下灯罩，更换灯泡，最后通电测试灯泡是否发光，故B正确，ACD错误。
答案：B。
8．（2022•烟台模拟）生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（ ）
A．甲、乙B．乙、丁
C．乙、丙、丁D．甲、乙、丙、丁
解：
甲、使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险。故甲错误；
乙、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故乙正确；
丙、接在电路中的电源插头属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故丙错误；
丁、金属外壳的用电器如果漏电，使金属外壳和火线相连，人站在地面上，接触用电器的金属外壳，间接接触火线，会发生触电事故，所以洗衣机等用电器的外壳一定接地，防止触电事故的发生，故丁正确。
答案：B。
9．（2022•宜昌模拟）电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。
答案：B。
10．（2022•宁波期中）如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（ ）
A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
解：
A、若断开开关S，B点与零线相连，B点不带电，人接触B点不会触电；若接触A点，A点与火线相连，则会发生触电事故，故A错误；
B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；将保险丝用铜丝替换，由于铜的熔点较高，当电路中电流过大时，保险丝不会熔断，故B错误；
C、若闭合开关S，A、B、F点与火线相连，用试电笔接触这三点时氖管发光；C、D与零线接通，氖管不发光；E与地线接通，氖管不发光，故C错误；
D、若CD间断路，灯泡的一端与火线相连，另一端与零线相连，通过灯泡有电流，灯泡仍能正常工作，故D正确。
答案：D。
二、填空题
11．（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 火 线接触造成的。 不能 （可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 会 （会/不会）发光。
解：由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电，所以不能拉触电的人；
图中，开关接在火线与电灯之间，开关闭合后，若“×”的位置发生了断路，A点还与火线连通，所以用试电笔测试A点时，氖管会发光。
答案：火；不能；会。
12．（2022•广州模拟）如图所示，甲站在干燥的木桌上，一只手接触火线；乙站在地上，一只手接触零线；丙站在干燥的木桌上，一只手接触火线；此时，站在地面上的丁用手去拉丙，则会触电的是 丙、丁 。
解：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。
答案：丙、丁。
13．（2021•大同期末）周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害！ 容易引起触电或造成短路 。
解：正常情况下，家庭电路的导线都有绝缘皮，电路可以安全、正常使用。如果电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故或短路。
答案：容易引起触电或造成短路。
14．（2013•内江）如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为 220 V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是 L （选填“L”和“N”）。
解：“L”和“N”两根导线分别是火线和零线，它们之间的电压为220V；能使验电笔内的辉光管发红色辉光的导线是火线。
答案：220；L。
15．（2021•兰州期末）站在裸露导线上的两只小鸟，当开关闭合后会发生触电事故的是 乙 （选填“甲”或“乙”）。当家庭电路着火时， 不能 （“能”或“不能”）用水泼。
解：（1）甲小鸟的两脚在同一根电线上，两爪子之间几乎没有电压，故甲小鸟的身体上几乎没有电流流过，甲鸟不会触电；乙小鸟的两脚分别接触了电灯的两端（小鸟与灯并联），有一定的电压，有电流流过小鸟身上，则会触电。
（2）由于生活用水是导体，所以当家庭电路着火时，应先切断电源，不能直接用水来灭火。
答案：乙；不能。
16．（2021•湖州模拟）在家庭电路中，触电事故通常是由于人们直接或间接与 火线 （选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时 会 （选填“会”或“不会”）触电。
解：（1）在家庭电路中，触电事故通常是由于人们直接或间接与火线接触所造成的；
（2）按照小明的接法可知开关连在了零线和电灯之间，即使断开开关的情况下台灯仍与火线相通，手指接触台灯接点N时会触电。
答案：火线；会。
三、解答题
17．（2021•常德中考）小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
答：人体的安全电压为不高于36V，家庭电路中的电压为220V，远高于人体的安全电压；
一节干电池的电压为1.5V，做实验时一般用2到3节干电池串联使用作为电源电压，此时电源电压为3V或4.5V，远小于人体的安全电压。
18．（2022•珠海模拟）阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源。
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同。未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度。
现在很多高档的电热水壶采用了PTC加热元件。图丙是PTC材料的电阻随温度变化的关系图象。使用PTC加热元件，可防止因干烧出现着火危险。PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用 三 （两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应 串联 （串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是 B 。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在 C 。
A．T0～T1 B．T1～T2 C．T2～T3 D．T3～T4
（5）PTC电水壶通电后，如图丁所示，PTC发热材料功率随时间变化的图象是 D 。
解：（1）从安全用电考虑，电水壶金属外壳选用三线插头，使电水壶金属外壳与大地相连，防止因漏电导致触电事故；
（2）从材料中可知，蒸汽开关与双金属片开关只有同时闭合时才能工作，只要其中一个开关断开，那么电路就断开，所以它们应该串联在电路中；
（3）A、由图可知，双金属片同样受热时，金属片向a弯曲，说明金属层a比b膨胀慢，故A错误；
B、调节旋钮C，使静片B向左弯曲，那么双金属片要往左移动更多才能断开电路，这情况下需要的温度更高，即双金属片断开的温度值升高，故B正确；
C、水烧开时，水壶内部有大量的水蒸气会推动蒸汽开关断开，蒸汽开关断开后，蒸汽开关与发热盘底部的双金属片开关由于温度降低会断开，故不是同时断开的，故C错误；
D、双金属片触点频繁通断电，此时的瞬时电流较大，单位时间内产生的热量多，容易烧接在一起，烧干的可能性大，但并非一定被烧干，故D错误。
故选B；
（4）从图丙可以看到，随着温度的升高，电阻是先变小，后变大，当电阻最小时，根据P＝可知，电功率最大，温度最高，所以最终温度范围应在T2～T3，故选C；
（5）由图象丙可知，发热材料的阻值随时间的增长，先变小，后变大，由P＝可知，其功率先变大后变小，最后还要小幅度增大；故只有D图正确。
答案：（1）三；（2）串联；（3）B；（4）C； （5）D。
