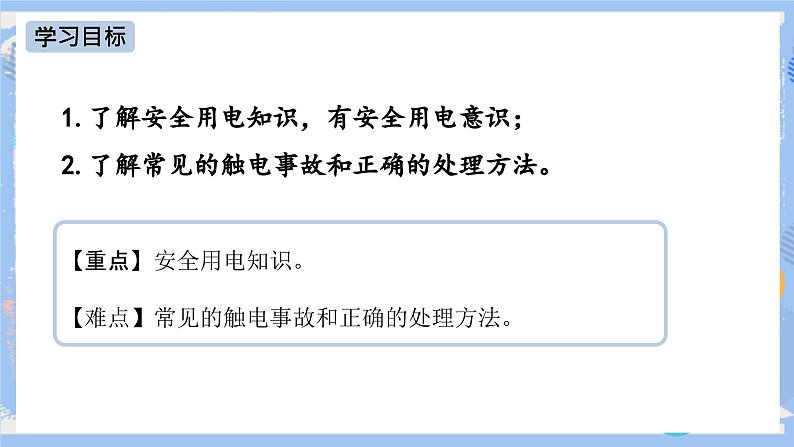

1.了解安全用电知识，有安全用电意识；2.了解常见的触电事故和正确的处理方法。
【重点】安全用电知识。
【难点】常见的触电事故和正确的处理方法。
知识点 电压越高越危险

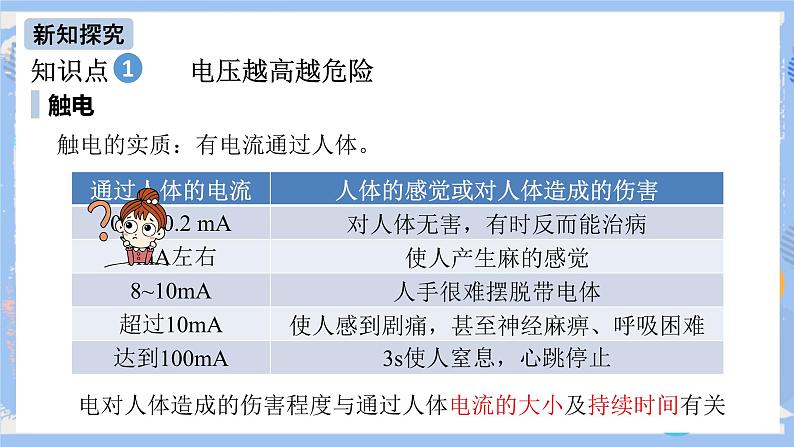

触电的实质：有电流通过人体。
是不是只要有电流通过人体，都会发生触电事故呢？
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关

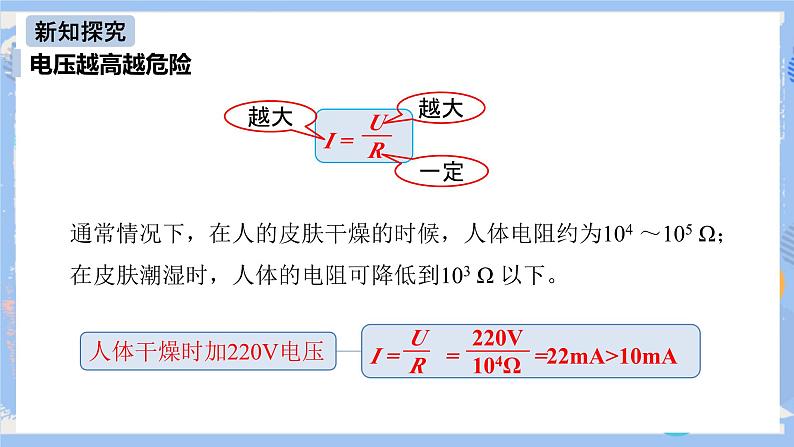

人体干燥时加220V电压
通常情况下，在人的皮肤干燥的时候，人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到103 Ω 以下。
只有不高于36V的电压对人体才是安全的

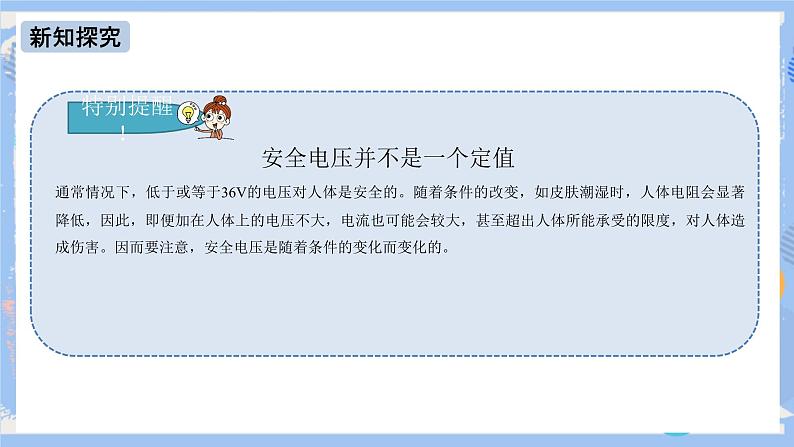

安全电压并不是一个定值　
通常情况下，人体的电阻约为104~105Ω，在皮肤潮湿时，人体的电阻可降到103Ω以下。若某时刻某人身体的电阻为2000Ω，他站在地上不小心接触到家庭电路中电压正常的火线，这时流过他身体的电流为______mA，这个电流远大于人体的安全电流，对于人体来说电压越高越_________。
家庭电路的电压 U =220V，所以通过人体的电流
R一定时，电压U越高，由欧姆定律可知，电流I 就越大，越危险。
知识点 常见的触电事故
低压带电体→火线 + 大地
低压带电体→火线 + 零线
人体靠近高压带电体→电弧
除了图示的几种情况外，还有哪些情况可能引起触电？
使触电的人迅速和电源脱离，同时注意自身安全
一、切断电源，或者用绝缘棒将电线挑开，使触电者尽快脱离电源；二、尽力抢救；三、发生电器火灾时，务必在切断电源后再灭火。
如图所示的电工带电操作中，不会发生触电事故的是（ ） A.甲站在绝缘凳上同时接触火线和零线 B.乙站在绝缘凳上仅接触火线 C.丙站在地上仅接触火线 D.丁站在地上同时接触火线和零线
在总开关闭合的情况下，不要轻易触碰导线，防止发生危险。
知识点 安全用电原则
家庭电路中防止触电的措施
开关必须接在火线上；螺丝口灯泡，顶端重心金属块接火线；有金属外壳的电器，外壳要接地。
（1）不接触低压带电体，不靠近高压带电体
日常生活中的安全用电原则
（2）更换灯泡、搬动电器前应断开电源开关
（3）不弄湿用电器，不损坏绝缘层　　
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换
根据你掌握的用电常识，请判断下列同学的做法正确的是（ ）
A选项，违背“不靠近高压带电体”
A.爱玩的明明同学在高压线下放风筝B.爱清洁的芳芳同学用湿毛巾擦台灯里的灯泡C.爱科学的强强同学使用试电笔时手接触笔尾金属笔卡D.爱劳动的艳艳同学把金属丝固定在电线上晾衣服
B选项，违背“不弄湿用电器”
C选项，符合试电笔的使用，通过人体电流很小
D选项，违背“不接触低压带电体，不损坏绝缘层”
知识点 注意防雷
雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷云对大地的放电只占少数，但一旦发生，可能带来严重的危害。
作用：将电流通过避雷针（线）引入大地，避免建筑物受到损坏
（户内篇）注意关闭门窗，防止雷电直击室内或者防止侧击雷和球雷的侵入；雷雨天气要断开电路的总开关并拔下插头；不宜在雷雨天气使用太阳能热水器… …
（户外篇）不能在大树或者是孤立的高大建筑物底下避雨；不可以在户外用手机接打电话；在旷野中遇到雷电，不要举着雨伞或者是扛着金属物，双脚并拢蹲下，尽可能地降低高度……
高压线上的小鸟为什么不会发生触电事故？
电压很小 电阻比较大
小鸟两爪间电压很小小鸟的电阻较大
小鸟与它两爪之间的导线并联并联导线长度很短，电阻也非常小
我国古代建筑上的屋脊中央常装有铜葫芦，其作用是（ ）
A.美观B.相当于风铃C.避邪 D.相当于避雷针
有一定强度的电流通过人体
1．下列关于家庭电路及安全用电的说法正确的是（　　）A．只要人体接触火线都会发生触电事故B．用电器失火时，应先灭火，再切断电源C．使用试电笔辨别火线和零线时，手应与笔尖接触D．家庭电路中，控制用电器的开关应接在火线和用电器之间
2．有下列几种做法：①用手接触三节串联的铅蓄电池组；②用手去捡落在地上的高压输电线；③用湿布去擦亮着的电灯泡；④站在地上用手碰家庭电路中的火线。其中可能会发生触电事故的做法是（　　）A．②③ B．①③ C．②③④ D．①②③④
电压低于安全电压，不会发生事故
有很强的电流通过人体
家庭电路火线与大地间有220V电压，很危险
3．关于安全用电，下列说法不正确的是（ ）A．在雷雨天，不要到大树下避雨B．不要用湿布擦亮着的电灯C．移动电器时，应先断开电源开关D．因输电线路短路引发火灾时，应立即泼水灭火
