2020中考物理复习 知识点强化训练——专题七：生活用电
展开2020中考物理复习 知识点强化训练——专题七：生活用电
考点一：家庭电路的连接
1.图中的家庭电路元件,连接顺序正确的是 ( )
2.如图所示，用笔画线代替导线将电灯和开关接到电路中．
3.小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（ ）
A. 零线发生断路
B. ab之间某处断路
C. bc之间某处断路
D. cd之间某处断路
考点二：安全用电与触电事故

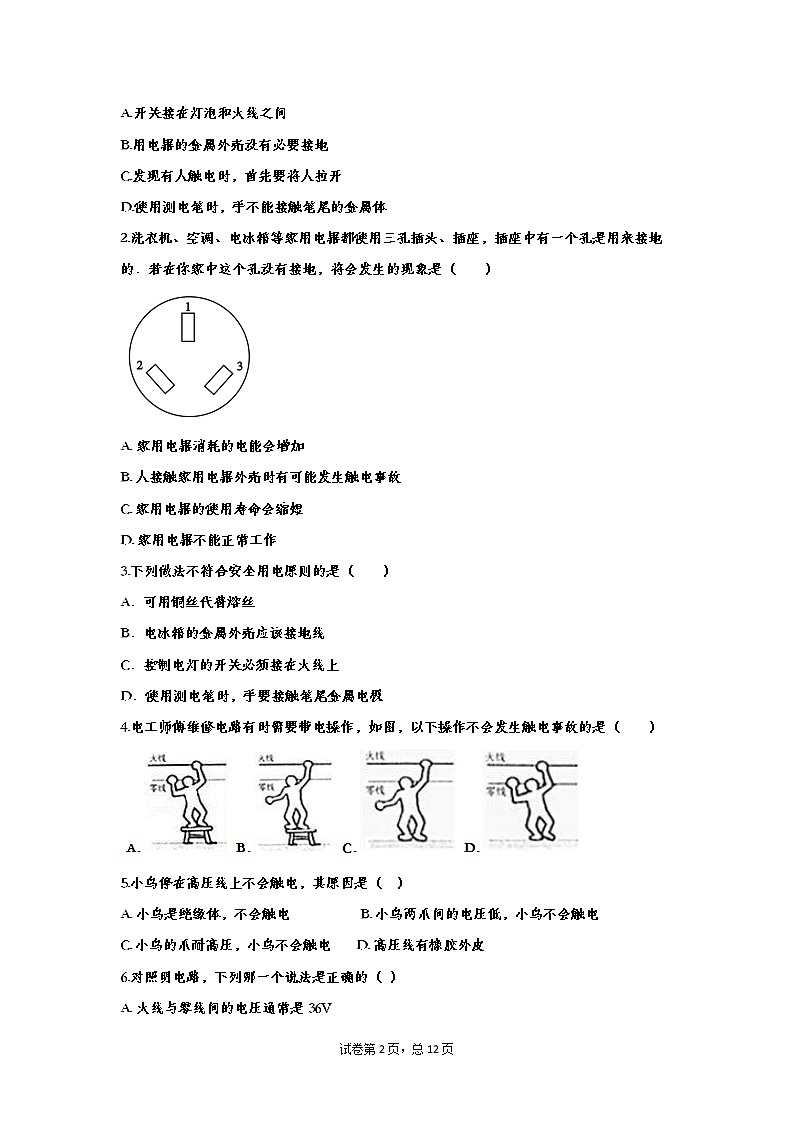

1.在日常生活中，下列做法符合安全用电要求的是
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
2.洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（ ）
A. 家用电器消耗的电能会增加
B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器的使用寿命会缩短
D. 家用电器不能正常工作
3.下列做法不符合安全用电原则的是（ ）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
4.电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是（ ）
5.小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电 B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电 D. 高压线有橡胶外皮
6.对照明电路，下列哪一个说法是正确的（ ）
A. 火线与零线间的电压通常是36V
B. 电灯的开关一定要安装在零线上
C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D. 有金属外壳的家用电器应接在三孔插座上使用

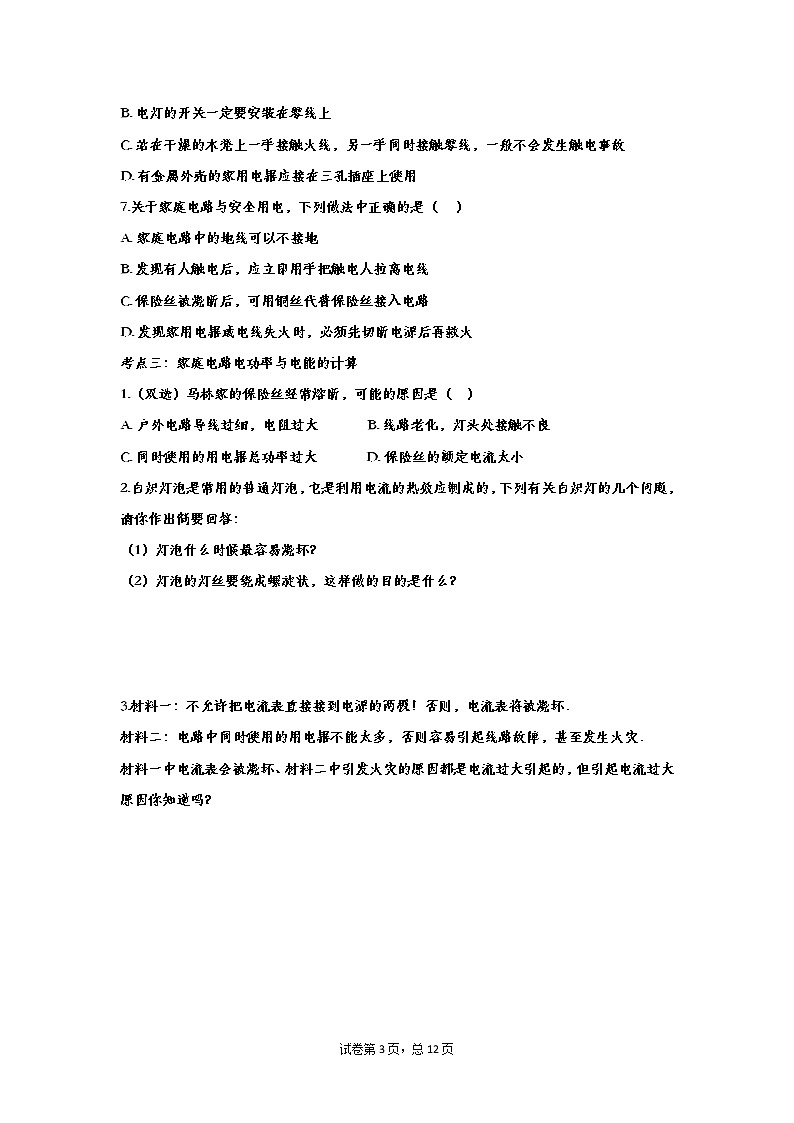

7.关于家庭电路与安全用电，下列做法中正确的是（ ）
A. 家庭电路中的地线可以不接地
B. 发现有人触电后，应立即用手把触电人拉离电线
C. 保险丝被烧断后，可用铜丝代替保险丝接入电路
D. 发现家用电器或电线失火时，必须先切断电源后再救火
考点三：家庭电路电功率与电能的计算
1.（双选）马林家的保险丝经常熔断，可能的原因是（ ）
A. 户外电路导线过细，电阻过大 B. 线路老化，灯头处接触不良
C. 同时使用的用电器总功率过大 D. 保险丝的额定电流太小
2.白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
3.材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏．
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾．
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
4.如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插座板发生热甚至要燃烧，利用你所学过的知识来回答下面问题．
（1）上面所说的“电路中电流过大”产生的原因是什么？
（2）在家庭电路中，人们安装了保险丝来防止这种现象所带来的危害．保险丝是根据什么原理制成的？
（3）小明家的保险丝经常熔断，在不改电路其它原件的情况下，小明的爸爸想换一个规格大些的是否可以？
5.小刚家电能表的规格为“220 V 10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
6.如下图，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V。某居民楼内消耗的用电器功率如下表所示。
问：（1）该居民楼所有用电器的总功率为多少千瓦？
（2）当所有的用电器均正常工作时，通过输电线的电流为多少安？
2020中考物理复习 知识点强化训练——专题七：生活用电参考答案
考点一：家庭电路的连接
1.图中的家庭电路元件,连接顺序正确的是 ( )
【答案】B
2.如图所示，用笔画线代替导线将电灯和开关接到电路中．
【答案】
3.小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（ ）
A. 零线发生断路
B. ab之间某处断路
C. bc之间某处断路
D. cd之间某处断路
【答案】B
【解析】用测电笔测试各处电路时，发现b、c、d三点处都发光，说明该电路b、c、d三点与进户火线不可能断路．a点不发光，即是零线，所以可能是由于ab间某处断路造成的．故选B．
考点二：安全用电与触电事故
1.在日常生活中，下列做法符合安全用电要求的是
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
【答案】A
2.洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（ ）
A. 家用电器消耗的电能会增加
B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器的使用寿命会缩短
D. 家用电器不能正常工作
【答案】B
【解析】洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生．
故选B．
3.下列做法不符合安全用电原则的是（ ）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
【答案】A
4.电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是（ ）
【答案】B
5.小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电 B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电 D. 高压线有橡胶外皮
【答案】B
【解析】高压线上电压非常高，是指高压线与地之间的电压高，当人处于高压线与地间时，容易产生高压电弧触电，此时相当于高压线、人体、大地与供电系统间形成回路，电流经过人体。而小鸟停留在高压线上，小鸟与两脚间的导线并联，导线的电阻很小，所以小鸟两爪间的电压非常低，不会触电。
6.对照明电路，下列哪一个说法是正确的（ ）
A. 火线与零线间的电压通常是36V
B. 电灯的开关一定要安装在零线上
C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D. 有金属外壳的家用电器应接在三孔插座上使用
【答案】D
【解析】A、火线和零线之间的电压是220V，故A错；
B、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故B错；
C、电工师傅虽然站在干燥的木凳上，但双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，故C错；
D、将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D正确．故选D．
7.关于家庭电路与安全用电，下列做法中正确的是（ ）
A. 家庭电路中的地线可以不接地
B. 发现有人触电后，应立即用手把触电人拉离电线
C. 保险丝被烧断后，可用铜丝代替保险丝接入电路
D. 发现家用电器或电线失火时，必须先切断电源后再救火
【答案】D
【解析】
A、家庭电路中的地线必须接地，否则可能发生触电事故，此选项不符合题意；
B、一旦有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，此选项不符合题意；
C、组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，此选项不符合题意；
D、发现家用电器或电线失火时，必须先切断电源后再救火，这种操作是正确的，此选项符合题意；故选D．
考点三：家庭电路电功率与电能的计算
1.（双选）马林家的保险丝经常熔断，可能的原因是（ ）
A. 户外电路导线过细，电阻过大 B. 线路老化，灯头处接触不良
C. 同时使用的用电器总功率过大 D. 保险丝的额定电流太小
【答案】CD
【解析】
A、如果户外电路中导线过细，那么户外导线的电阻较大，导线因发热损失电能较多，发电厂总功率不变，用电器两端电压比正常情况下低，保险丝不会熔断，故选项A错误； B、如果灯头处接触不良，此时电路断开或接触电阻很大，显然不会引起电路中电流过大，保险丝也不会熔断，故选项B错误；
C、电路中正确选择了保险丝，如果同时使用的用电器功率过大，由可知，此时电路中的电流会超过电路中的正常工作电流，导致保险丝熔断，故选项C正确；
D、如果保险丝选择不当，额定电流小于电路正常工作电流就会导致保险丝熔断，故选项D也正确。故选CD．
2.白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
【答案】
（1）开灯瞬间，灯丝温度低，电阻小电压一定，因此实际功率大。
（2）减小散热面积，提高灯丝的温度
3.材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏．
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾．
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
【答案】
（1）电流表的电阻很小，由I=可知，接入电路中电流的很大，把电流表直接接到电源的两极上，这样会烧坏电流表．
（2）根据P=UI可知，家庭电路电压为220V，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
【解析】（1）电流表相当于导线，不能直接接到电源的两极上；
（2）造成电路中电流过大的原因，一是电路短路，二是用电器总功率过大．
4.如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插座板发生热甚至要燃烧，利用你所学过的知识来回答下面问题．
（1）上面所说的“电路中电流过大”产生的原因是什么？
（2）在家庭电路中，人们安装了保险丝来防止这种现象所带来的危害．保险丝是根据什么原理制成的？
（3）小明家的保险丝经常熔断，在不改电路其它原件的情况下，小明的爸爸想换一个规格大些的是否可以？
【答案】
（1）分析上图可知，此时导致家庭电路中电流过大的原因是由于总功率过大造成的；
（2）保险丝应串联在电路中，据焦耳定律可知，保险丝应选用电阻较大的、熔点较低的材料制成，即在电流过大时，产生热量较多，即此时会自动熔断，保护电路，即它是利用电流的热效应的原理制成的；
（3）短路或总功率过大都会导致保险丝熔断，所以我们使用对应的规格的保险丝，且必须检查清楚电路的故障后再闭合开关，千万不能直接换上规格大些的保险丝直接供电．
【解析】（1）家庭电路中电流过大的原因有两个，即短路和总功率过大；
（2）保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
（3））家庭电路因故障导致保险丝熔断，更换上对应规格的保险丝后应当检查电路故障的原因后再合上闸刀开关，恢复供电．
5.小刚家电能表的规格为“220 V 10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
【答案】（1）220 （2）27 35.1
6.如下图，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V。某居民楼内消耗的用电器功率如下表所示。
问：（1）该居民楼所有用电器的总功率为多少千瓦？
（2）当所有的用电器均正常工作时，通过输电线的电流为多少安？
【答案】⑴P总=4kW＋13kW＋18kW＋9kW=44kW ⑵根据P=UI得I=200A
