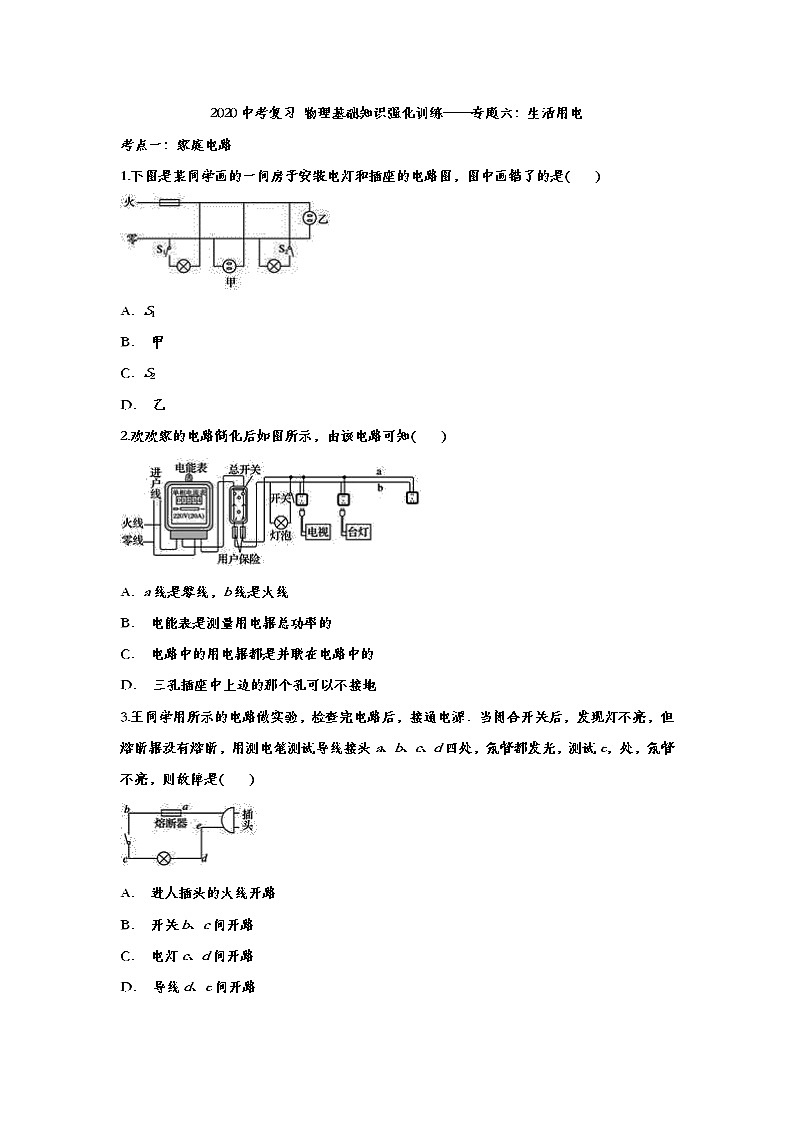

2020中考复习 物理基础知识强化训练——专题六：生活用电

2020中考复习 物理基础知识强化训练——专题六：生活用电

考点一：家庭电路

1.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是(　　)

A．S1

B． 甲

C．S2

D． 乙

2.欢欢家的电路简化后如图所示，由该电路可知(　　)

A．a线是零线，b线是火线

B． 电能表是测量用电器总功率的

C． 电路中的用电器都是并联在电路中的

D． 三孔插座中上边的那个孔可以不接地

3.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是(　　)

A． 进人插头的火线开路

B． 开关b、c间开路

C． 电灯c、d间开路

D． 导线d、e间开路

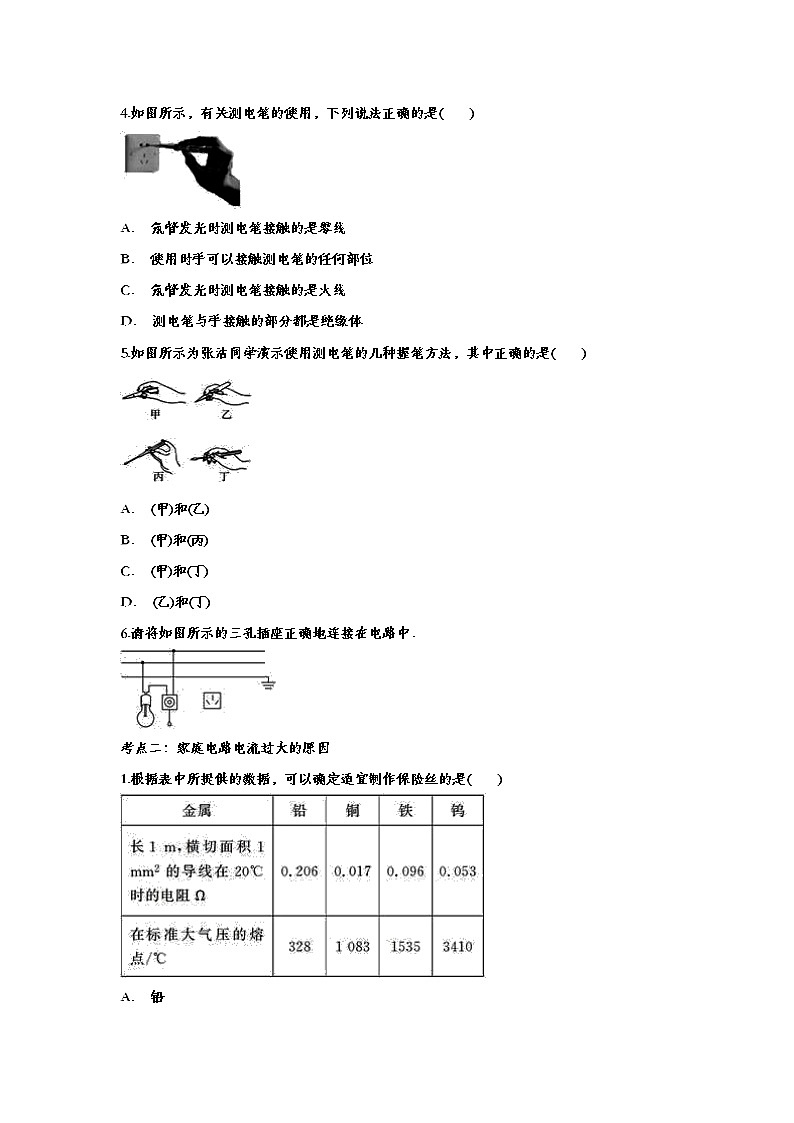

4.如图所示，有关测电笔的使用，下列说法正确的是(　　)

A． 氖管发光时测电笔接触的是零线

B． 使用时手可以接触测电笔的任何部位

C． 氖管发光时测电笔接触的是火线

D． 测电笔与手接触的部分都是绝缘体

5.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是(　　)

A． (甲)和(乙)

B． (甲)和(丙)

C． (甲)和(丁)

D． (乙)和(丁)

6.请将如图所示的三孔插座正确地连接在电路中．

考点二：家庭电路电流过大的原因

1.根据表中所提供的数据，可以确定适宜制作保险丝的是(　　)

A． 铅

B． 铜

C． 铁

D． 钨

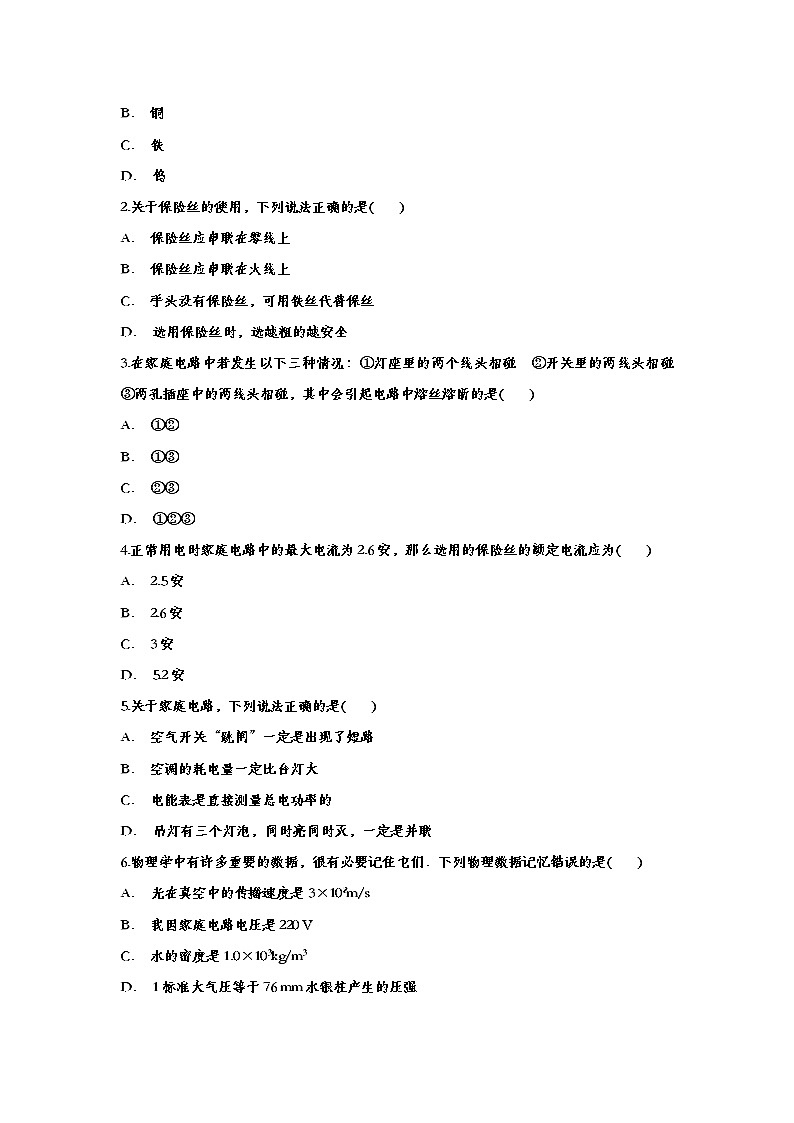

2.关于保险丝的使用，下列说法正确的是(　　)

A． 保险丝应串联在零线上

B． 保险丝应串联在火线上

C． 手头没有保险丝，可用铁丝代替保丝

D． 选用保险丝时，选越粗的越安全

3.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰　②开关里的两线头相碰　③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(　　)

A． ①②

B． ①③

C． ②③

D． ①②③

4.正常用电时家庭电路中的最大电流为2.6安，那么选用的保险丝的额定电流应为(　　)

A． 2.5安

B． 2.6安

C． 3安

D． 5.2安

5.关于家庭电路，下列说法正确的是(　　)

A． 空气开关“跳闸”一定是出现了短路

B． 空调的耗电量一定比台灯大

C． 电能表是直接测量总电功率的

D． 吊灯有三个灯泡，同时亮同时灭，一定是并联

6.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是(　　)

A． 光在真空中的传播速度是3×108m/s

B． 我国家庭电路电压是220 V

C． 水的密度是1.0×103kg/m3

D． 1标准大气压等于76 mm水银柱产生的压强

7.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是(　　)

A． 插座短路

B． 插座接触不良

C． 电饭锅内部电路出现开路

D． 电饭锅内部电路出现短路

8.电流过大的原因：接入电路的用电器越多，总功率就越大，根据P＝UI，可得I＝_________，电路中的总电流也就越大，根据焦耳定律Q＝______，导线、开关等处在相同时间内产生的热量越________，如果超过电路的容许负荷，容易引起火灾．

9.认识短路的危害

设计实验

目的：认识短路的危害

器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、

导线、电流表(演示电流表，0～5 A档)

进行实验

(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．

(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．

(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________

A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断

B．电流表的指针无示数，保险丝不会熔断

C．电流表读数稳定不变，灯泡正常发光

D．电流表读数稳定不变，灯泡不亮

分析论证

B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．

10.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220  V 10 A”的字样．请你通过计算说明：

(1)使用这台空调时，通过它的电流是多少？

(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？

11.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：

(1)此时，标有“220  V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？

(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)

考点三：安全用电

1.如果发生触电事故，首先应立刻________．

2.如图甲所示，建筑物顶上的“辫子”可以用来________；如图乙所示，被遮盖的说明文字是________．

2020中考复习 物理基础知识强化训练——专题六：生活用电参考答案

考点一：家庭电路

1.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是(　　)

A．S1

B． 甲

C．S2

D． 乙

【答案】A

【解析】根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故．

2.欢欢家的电路简化后如图所示，由该电路可知(　　)

A．a线是零线，b线是火线

B． 电能表是测量用电器总功率的

C． 电路中的用电器都是并联在电路中的

D． 三孔插座中上边的那个孔可以不接地

【答案】C

【解析】A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，故A错误；

B、电能表是测量电路中消耗电能的仪器，不是测量电功率的，故B错误；

C、家庭电路中各个用电器是互不影响的，所以是并联的关系，故C正确；

D、三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误．

3.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是(　　)

A． 进人插头的火线开路

B． 开关b、c间开路

C． 电灯c、d间开路

D． 导线d、e间开路

【答案】D

【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．

4.如图所示，有关测电笔的使用，下列说法正确的是(　　)

A． 氖管发光时测电笔接触的是零线

B． 使用时手可以接触测电笔的任何部位

C． 氖管发光时测电笔接触的是火线

D． 测电笔与手接触的部分都是绝缘体

【答案】C

【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．

BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．

5.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是(　　)

A． (甲)和(乙)

B． (甲)和(丙)

C． (甲)和(丁)

D． (乙)和(丁)

【答案】B

【解析】使用测电笔时，手如果不接触尾部金属体，氖管不会发光，是辨别不出火线和零线的；手如果接触笔尖金属体会发生触电事故．

所以(甲)(丙)符合操作规则，(乙)(丁)不符合操作规范．

6.请将如图所示的三孔插座正确地连接在电路中．

【答案】

【解析】由图可知：最下面的线带地线标志，为地线；开关所接的线为火线；中间为零线；

三孔插座接线方法左零右火上接地

考点二：家庭电路电流过大的原因

1.根据表中所提供的数据，可以确定适宜制作保险丝的是(　　)

A． 铅

B． 铜

C． 铁

D． 钨

【答案】A

【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，

根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；

为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；

因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．

2.关于保险丝的使用，下列说法正确的是(　　)

A． 保险丝应串联在零线上

B． 保险丝应串联在火线上

C． 手头没有保险丝，可用铁丝代替保丝

D． 选用保险丝时，选越粗的越安全

【答案】B

【解析】A、保险丝若串联在零线上，当熔断时，用电器依然带电，此时还有发生触电的危险，故A错误；

B、由保险丝的作用可知，保险丝必须串联在火线上，在熔断时切断电源，对电路起到保护作用，故B正确；

C、铁丝的熔点高，在电流过大时不易熔断，故手头没有保险丝不能用铁丝代替保险丝，故C错误；

D、越粗的保险丝，在电流过大时不易熔断，故反而越不安全，故D错误．

3.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰　②开关里的两线头相碰　③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(　　)

A． ①②

B． ①③

C． ②③

D． ①②③

【答案】B

【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；

②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．

③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．

4.正常用电时家庭电路中的最大电流为2.6安，那么选用的保险丝的额定电流应为(　　)

A． 2.5安

B． 2.6安

C． 3安

D． 5.2安

【答案】C

【解析】保险丝串联在电路中，应使保险丝的额定电流等于或略大于电路中的最大正常工作电流；故选项ABD不符合题意；

5.关于家庭电路，下列说法正确的是(　　)

A． 空气开关“跳闸”一定是出现了短路

B． 空调的耗电量一定比台灯大

C． 电能表是直接测量总电功率的

D． 吊灯有三个灯泡，同时亮同时灭，一定是并联

【答案】D

【解析】A、空气开关“跳闸”可能是出现了短路，也可能是用电器的总功率过大，故A错误；

B、空调的耗电量不一定比台灯大，还要看工作时间，故B错误；

C、电能表是测量消耗电能多少的仪器；故C错误；

D、吊灯有三个灯泡，虽然同时亮同时灭，但工作时互不影响，是并联的，故D正确．

6.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是(　　)

A． 光在真空中的传播速度是3×108m/s

B． 我国家庭电路电压是220 V

C． 水的密度是1.0×103kg/m3

D． 1标准大气压等于76 mm水银柱产生的压强

【答案】D

【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．

B、我国家庭电路电压是220 V．不符合题意．

C、水的密度是1.0×103kg/m3.不符合题意．

D、标准大气压等于76 cm水银柱产生的压强．符合题意．

7.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是(　　)

A． 插座短路

B． 插座接触不良

C． 电饭锅内部电路出现开路

D． 电饭锅内部电路出现短路

【答案】D

【解析】当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的．

8.电流过大的原因：接入电路的用电器越多，总功率就越大，根据P＝UI，可得I＝_________，电路中的总电流也就越大，根据焦耳定律Q＝______，导线、开关等处在相同时间内产生的热量越________，如果超过电路的容许负荷，容易引起火灾．

【答案】　I2Rt　多

【解析】接入电路的用电器越多，总功率P就越大，

由P＝UI，得I＝可知，电路中的总电流也就越大，

根据焦耳定律Q＝I2Rt可知，导线、开关等处在相同时间内产生的热量越多，如果超过电路的容许负荷，容易引起火灾．

9.认识短路的危害

设计实验

目的：认识短路的危害

器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、

导线、电流表(演示电流表，0～5 A档)

进行实验

(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．

(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．

(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________

A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断

B．电流表的指针无示数，保险丝不会熔断

C．电流表读数稳定不变，灯泡正常发光

D．电流表读数稳定不变，灯泡不亮

分析论证

B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．

【答案】(2)发光　 有　(3)A　 很大　相同　正　热

【解析】解：进行实验

(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．

(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；

分析论证

当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．

10.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220  V 10 A”的字样．请你通过计算说明：

(1)使用这台空调时，通过它的电流是多少？

(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？

【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：

I1＝＝≈4.55  A；

(2)电能表允许家用电器同时工作的最大功率

P＝UI＝220 V×10  A＝2 200 W，

因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，

所有，明明家的电路允许安装这样一台空调．

答：(1)使用这台空调时，通过它的电流是4.55 A；

(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．

【解析】(1)根据P＝UI求出空调使用时通过的电流；

(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．

11.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：

(1)此时，标有“220  V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？

(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)

【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，

灯泡的实际功率为P实＝＝＝95.5 W，

因为P实＜P额

所以灯泡亮度将变暗．

(2)通过输电线的电流为I＝＝＝40 A，

由于输电线与用户是串联，所以电流相等，

输电线两端的电压为U线＝220 V－215 V＝5 V，

输电线的电阻为R线＝＝＝0.125 Ω，

输电线上消耗的电能为W线＝U线It＝5 V×40  A×3×3  600 s＝2.16×106J.

答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.

【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．

(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．

考点三：安全用电

1.如果发生触电事故，首先应立刻________．

【答案】断开电源

【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．

2.如图甲所示，建筑物顶上的“辫子”可以用来________；如图乙所示，被遮盖的说明文字是________．

【答案】避雷　高压危险

【解析】(1)下雨时，经常会有雷电，如果在高大建筑物顶端装上避雷针，通过很粗的金属线与大地相连，就能及时把电流倒入大地，从而避免建筑物被雷电击坏；

(2)因为安全用电原则是不接触低压带电体，不靠近高压带电体，该标志为高压危险，表示的意义是：高压带电，请勿靠近．
