2019中考物理电和磁真题分类汇编 实验题、计算题、简答题（共12题，有答案）
展开
2019中考物理电和磁真题分类汇编 实验题、计算题、简答题（共12题，有答案）
1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择 选填（“R1”“R2”或“R3”）。选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该 （选填“向右滑动”、“向左滑动”或“不滑动）。
2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后 （填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。她还将电池的正负极对调，这样操作是为了研究 的方向和电流方向是否有关。人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用 来判断通电螺线管的极性。
3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数
磁杨方向
导线AB运动方向
电流计指针偏转方向
1
向上
向左、斜向左
向左
2
向右、斜向右
向右
3
向下
向左、斜向左
向右
4
向右、斜向右
（1）让AB竖直向上运动，电流计的指针 （填“偏转”或“不偏转”）。
（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做 运动时，导体中就产生电流
（3）如图2所示四幅图中实验或设备中应用了此原理的是 。
（4）第4次实验中电流计指针偏转方向是 。
（5）如果将蹄形磁体向左运动，电路中 （填“能”或“不能”）产生电流。
4．（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0，热敏电阻Rx（电阻随温度的变化关系如图所示）。电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）。
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风。
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 Ω。
（3）电热丝的阻值为 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0，湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 Ω。
（3）电热丝的阻值为 Ω．

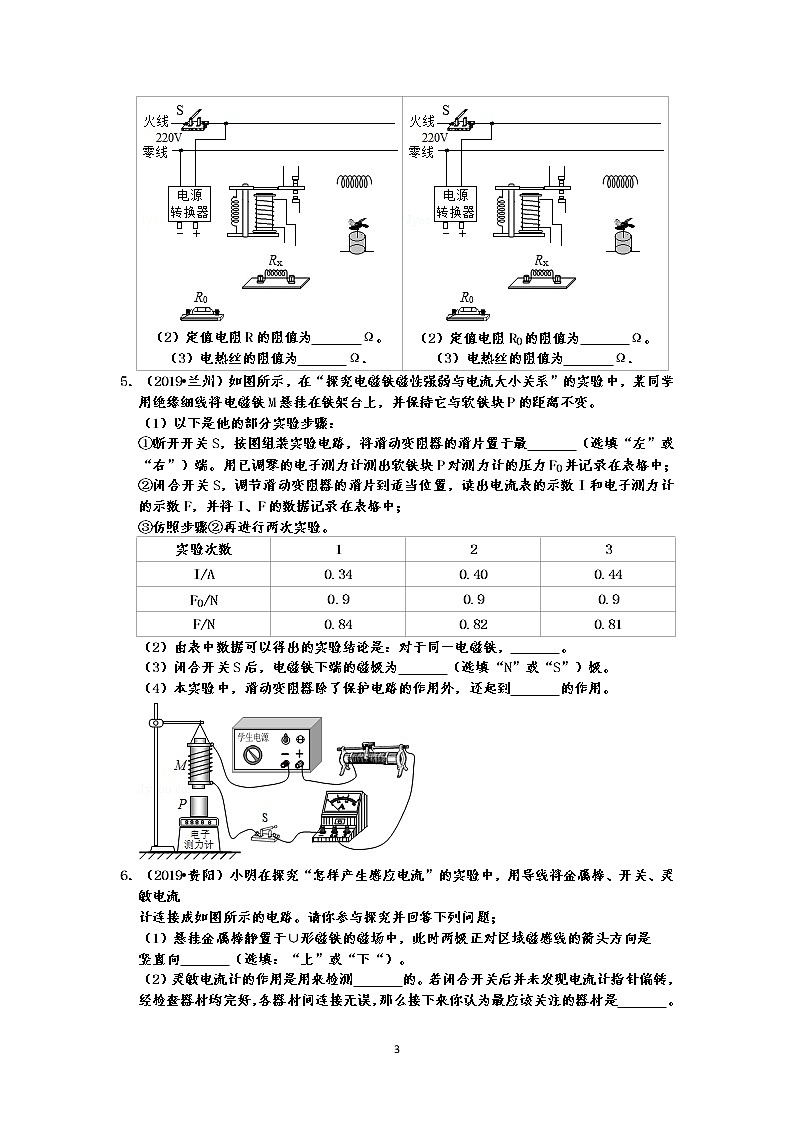

5．（2019•兰州）如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
（1）以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最 （选填“左”或“右”）端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中；
③仿照步骤②再进行两次实验。
实验次数
1
2
3
I/A
0.34
0.40
0.44
F0/N
0.9
0.9
0.9
F/N
0.84
0.82
0.81
（2）由表中数据可以得出的实验结论是：对于同一电磁铁， 。
（3）闭合开关S后，电磁铁下端的磁极为 （选填“N”或“S”）极。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到 的作用。
6．（2019•贵阳）小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流
计连接成如图所示的电路。请你参与探究并回答下列问题；
（1）悬挂金属棒静置于∪形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是
竖直向 （选填：“上”或“下“）。
（2）灵敏电流计的作用是用来检测 的。若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是 。
（3）小明认为是原来磁铁的磁性太弱所致，他提岀更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因 。（仅写出最应该进行的一步操作）
（4）就根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了!”此时你对小明的“成果发布”作何评价？ 。
7．（2019•海南）小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。他想：磁体间作用力的大小与磁极间的距离有什么关系呢？
（1）你的猜想是 。
（2）小谦用如图所示的实验进行探究。由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角的变化，来判断磁体间力的变化，用到的科学方法是 法。
（3）小谦分析三次实验现象，得出结论：磁极间距离越近，相互作用力越大。小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互 时，磁体间作用力与距离的关系。
8．（2019•武汉）某同学利用如图所示的实验装置探究什么情况下磁可以生电。
（1）实验时应将电流表、导线ab串联起来组成 回路。
（2）该同学进行以下尝试，能使电流表指针偏转的是 （填字母标号）。
A．导线ab在磁场中静止，换用磁性更强的蹄形磁体
B．导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C．蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动
D．蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动
E．蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
（3）如图所示的实验装置中，将电流表换成 进行触接，还可以探究电动机的工作原理。
9．（2019•连云港）小明学习了《电磁感应 发电机》一节内容后，他查阅了有关资料，知道在电磁感应现象中闭合电路之所以能产生电流，是因为在电路中产生了电压，为了研究这个电压，他买了一套如图甲所示的装置。图中有机玻璃管长度为1.5m，当圆柱形强磁体（直径略小于有机玻璃管内径）从有机玻璃管中下落穿过线圈时，与线圈相连的电压显示器可以显示此时的电压大小。小明想利用此装置探究电磁感应现象中产生的电压大小与线圈匝数及强磁体运动快慢的关系。他进行了如下实验（忽略强磁体下落过程中所受阻力的影响）：
（1）小明将三个匝数相同的线圈和电压显示器的组件固定在有机玻璃管A、B、C处，如图乙所示。他想探究的是电压与 之间的关系。为了使实验效果对比明显，三个线圈之间的距离应该 （选填“近一些”或“远一点”）；
（2）小明分三次在距管口90cm处分别固定匝数为300匝、600匝、900匝的三个线圈和电压显示器的组件，每次都是从管口处由静止开始释放强磁体，记录的实验数据如下表：
线圈匝数N
实验次数
电压显示器示数U/N
电压测量值U/V
300
1
2.62
2.51
2
2.50
3
2.41
600
1
5.03
5.00
2
4.84
3
5.14
900
1
7.68
7.50
2
7.38
3
7.45
请根据上表电压测量值和对应的线圈匝数在图丙坐标纸上描点作图，分析图象可知： 。
10．（2019•宜昌）如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： ；小明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法： ；若小明要继续研究，应该使用什么仪器比较妥当： 。
11．（2019•襄阳）小明同学在做“探究通电螺线管外围的磁场分布”的实验中：
（1）当他在通电螺线管四周不同位置摆放多枚小磁针，最后静止在如图所示位置。则通电螺线管外部的磁场与 磁体的磁场相似。
（2）当他改变通电螺线管中电流方向后，发现周围每个小磁针转动 度角后重新静止下来。
12．（2019•泰州）小明用如图所示的装置来探究感应电流产生的条件（图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反）。
（1）导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中 （有/无）电流产生。
（2）继续探究，记录观察到的现象如表：
序号
ab运动方向
电流计指针偏转情况
1
沿磁场方向运动
（不切割磁感线）
不偏转
2
水平向左
（切割磁感线）
向右偏转
3
水平向右
（切割磁感线）
向左偏转
①比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做 运动时电路中就会产生感应电流。
②比较2、3实验现象还发现，产生的感应电流的方向跟 有关。
③若在整理器材时未断开开关，先水平向左撤去蹄形磁铁（导体ab不动），则灵敏电流计的指针 （会/不会）偏转。
二．计算题（共1小题）
13．（2019•湖州）目前全国少数城市已投入使用超级电容公交车。超级电容器是一种新型电能存储设备，像蓄电池一样也有正、负两极，可通过安装在各公交站点的充电桩快速充满电，让车能够继续正常行驶。在制动过程中，电车又能通过发电机回收部分能量为超级电容充电，安全高效环保。
假设某型号的超级电容公交车载满乘客时总质量为15吨，某次运行时从充电桩充满电后电车储存的能量约为2×107焦，能以10米/秒的速度保持匀速直线行驶6千米，能量利用的效率为90%。
（1）电车发电机的工作原理是 。
（2）若公交车载满乘客时车胎与地面的总接触面积为0.4米2，求公交车对地面的压强。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是多少？
（4）若公交车在该次运行中电容器输出电压为300伏，不计电容器输出电能时的能量损耗，则工作电路的电流有多大？
三．解答题（共3小题）
14．（2019•沈阳）随着时代的发展和社会的进步，小轿车已经逐步进入普通百姓的家庭。去年寒假，小明家新买了一辆国产小轿车，当天天气晴朗，爸爸带他一起去试车，小明拿着汽车使用说明书想要了解汽车的功能。
（1）说明书上提到该汽车上的导航系统采用的是令国人骄傲的北斗导航系统，该系统通过 （选填“超声波”或“电磁波”）实现卫星和汽车之间的信号传输。
（2）汽车启动后，爸爸不小心碰到了方向盘旁边的一个手柄，导致玻璃水喷到前挡风玻璃的外侧，雨刮器自动工作，刮去了玻璃水。小明想，这么冷的天，玻璃水为什么不会凝固呢？应该是这款玻璃水的凝固点比普通水的凝固点 （选填“高”或“低”）的缘故。
（3）爸爸刚把车开出不久，车窗上出现了“哈气”，雨刮器 （选填“能”或“不能”）将“哈气”快速刮去。
（4）车内空调既能调节温度，又能调节风速，还能调节出风口的吹风方向。小明结合所学知识判断，如果要快速提高车内整体温度，除了调节好温度和风速之外，出风口最好是向 （选填“上”或“下”）吹暖风。
（5）说明书上提到了“驾驶员疲劳提示”的功能，小明经仔细阅读说明书得知，在高速公路上行驶时，汽车会智能地分析出司机的疲劳程度。如果发现司机打瞌睡，车内会立即响起警报声警示司机。如果司机连续驾驶达到2h，仪表盘上会亮起一盏提示灯，提示司机休息。
①小明回家后，根据说明书对这个功能的介绍，设计了一个“驾驶员疲劳提示”的模拟电路，如图所示。当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起（相当于警报声响起）：当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起（相当于提示灯亮起）。图中虚线框内电源的一端已经与铁片相连，还有一根导线没有画出，请你用笔画线代替导线，完成模拟电路的设计。
②小明按照设计，正确连接电路，上述功能均已在测试中实现。但由于两个电磁铁完全相同，在开关S1和S2同时闭合时，两个电磁铁吸引铁片的力也相同，导致铁片处于原中间位置静止不动，虚线框内电路无法接通，电铃和灯泡都不工作。这相当于司机连续驾驶2h的同时又恰好打瞌睡，但警报系统不工作，无法起到警示作用。结合学过的“电磁铁磁性强弱与哪些因素有关”的知识，小明只在原电路中又连入了一个阻值合适的定值电阻，就解决了这个问题。请你在后面横线处写出这个定值电阻是与哪个电磁铁如何连接的： 。
15．（2019•铜仁市）中国高铁已经成为世界瞩目的一张名片。2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。高铁包含许多物理知识，如：高铁的运动靠电动机驱动等。请你结合所学知识，回答下列问题。
（1）电动机的工作原理是： ；
（2）电动机正常工作时，主要的能量转化是： ；
（3）高铁站台设有安全线，乘客必须站在安全线以外候车。当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。请你结合流体压强与流速的关系，简述危险的原因： 。
16．（2019•广安）标出小磁针的N、S极及磁感线的方向。
参考答案
1．【解答】解：（1）光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，电路中的电流值大，电磁铁将被吸住；静触点与C接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与B接通。所以要达到晚上灯亮，白天灯灭，则路灯应接在 AB之间。电路图如图：
（2）天色渐暗照度降低至1.0Lx时点亮路灯，此时光敏电阻的电阻值是2kΩ，电路中的电流是2mA，
根据I＝可得：
总电阻R总＝＝＝3000Ω，
根据串联电路的总电阻等于各分电阻之和可得：
R＝R总﹣R光＝3000Ω﹣2000Ω＝1000Ω，所以要选择滑动变阻器R3。
由于光变暗时，光敏电阻变大，分的电压变大，所以当凌晨天色更暗一些时路灯就停止工作，应适当地减小滑动变阻器的电阻，即滑动电阻器触片P应该向左滑动。
故答案为：（1）如图；（2）R3；向左滑动。
2．【解答】解：①由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦，使铁屑受到磁场的作用力而有规律地排列。
②将电池的正负极对调，就是改变螺线管中的电流方向，观察小磁针南北所指方向是否发生了改变，
这样操作是为了研究磁场的方向和电流方向是否有关，如果小磁针南北所指方向发生了改变，说明磁场的方向和电流方向有关，否则，磁场的方向和电流方向无关。
③“蚂蚁爬”或“猴子抱”，相当于右手握住导线，让弯曲的四指所指的方向跟电流方向一致，则大拇指所指的方向就是通电螺线管的N极，这是安培定则的内容。
故答案为：轻敲；磁场；安培定则。
3．【解答】解：（1）由图可知，蹄形磁体的上边是N极，下边是S极，其间的磁场方向是从上到下，如果导线AB竖直向下运动，是不会切割磁感线的，故不会产生感应电流，灵敏电流计指针不偏转；
（2）闭合电路的一部他导体在做切割磁感线运动时，会产生感应电流，这叫电磁感应现象。
（3）A、图A是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误；
B、图B是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以B说法错误；
C、图C是动圈式扬声器，与电动机的原理相同，不是电磁感应，所以C说法错误；
D、图D是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音。动圈式话筒是根据电磁感应原理工作的；所以D说法正确。
故选：D。
（4）比较第3和4次实验可知：切割磁感应线的方向不同，但磁场方向相同，指针偏转方向不同，即产生的感应电流方向不同，故在导体运动方向相同时，感应电流的方向向左；
（5）闭合开关，若导体不动，左右移动蹄形磁体，根据相对运动，等效于蹄形磁体不动，而导体左右运动，则切割磁感线，导体中能产生电流。
故答案为：（1）不偏转；（2）切割磁感线；（3）D；（4）向左；（5）能。
4．【解答】解：【方法一】：
（1）由图知温度为60℃时，热敏电阻的阻值为40Ω，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），
若控制电路只有热敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和热敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，温度低于60℃时吹热风；根据图象可知，随温度的降低，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
【方法二】：
（1）由图知当湿度为40%时，湿敏电阻的阻值为40Ω，湿敏电阻随湿度的增加而减小；
若控制电路只有湿敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和湿敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图象可知，随湿度的增加，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
故答案为：方法一：（1）见上图；（2）120；（3）484；
方法二：（1）见上图；（2）120；（3）484。
5．【解答】解：（1）①连接电路时，开关要断开，闭合开关前，滑动变阻器的滑片置于阻值最大的位置，由图右可知，滑动变阻器连入电路的下面接线柱在左侧，因此，闭合开关前，滑动变阻器的滑片置于最右端；
（2）由表中数据可知，电磁铁的线圈匝数不变，只改变了电路中电流大小，且电流增大时，电子测力计示数的变化量△F增大（即电磁铁对软铁块的吸引力增大），所以可得出结论：通过电磁铁线圈的电流越大，电磁铁的磁性越强；
（3）导线绕成线圈即可组成电磁铁；根据电源的正负极，判断出电磁铁中电流的方向是从左向右的，由安培定则可判出电磁铁的上端为N极，下端为S极；
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到改变电路中电流大小的作用。
故答案为：（1）①右；（2）通过线圈的电流越大，电磁铁的磁性越强；（3）S；（4）改变电路中电流大小。
6．【解答】解：（1）在磁体外部磁场方向总是从N极出发指向S极，如图所示此时两极正对区域磁感线的箭头方向是竖直向下；
（2）灵敏电流计是测量电流的仪表，所以在此实验中是用来检测感应电流的；闭合开关，电流表指针未偏转，说明没有感应电流产生。此时金属棒是静止的，所以接下来最应该关注的是金属棒，观察金属棒运动后会不会有电流的产生；
（3）闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，移动原磁铁时，发现电流计的指针出现了晃动，产生了感应电流，所以下一步我们应使让金属棒向不同的方向运动，观察电流表指针的偏转情况；
（4）在整个的实验中，只进行了一次实验就得出结论是不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动；
故答案为：（1）下；（2）感应电流；金属棒；（3）让金属棒向不同的方向运动；（4）不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动。
7．【解答】解：（1）由生活经验可提出猜想，即：磁体间的距离越近，作用力越大；
（2）磁力大小可以通过细线与竖直方向的夹角大小来反映，故采用了转换法；
（3）联想到磁体间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引，故还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
故答案为：（1）磁体间的距离越近，作用力越大；（2）转换；（3）排斥。
θ1θ2θ3
8．【解答】解：
（1）磁生电是电磁感应现象，必须使闭合电路的一部分导体在磁场中做切割磁感线运动，所以应将电流表、导线ab串联起来组成闭合回路；
（2）电流表发生偏转，说明电路中产生了感应电流，所以导体在磁场中一定做切割磁感线运动；
AB、导线ab在磁场中静止，换用磁性更强的蹄形磁体或匝数很多的线圈，导体在磁场中都没有发生相对运动，不会产生感应电流，故AB都不符合题意。
CE、由图知，导体ab处的磁感线是从上向下的，导体ab水平向左或向右运动，斜向上或斜向上运动，都是做切割磁感线运动，都会产生感应电流，所以会产生感应电流，电流表指针发生偏转，故CE符合题意。
D、导体ab竖直向上或竖直向下运动时，运动方向与磁场方向平行，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不发生偏转，故D不符合题意；
故选CE。
（3）当电流表换成电源时，导体ab就成了通电导体，在磁场中会受到力的作用，可以探究电动机的工作原理。
故答案为：（1）闭合；（2）CE；（3）电源。
9．【解答】解：
（1）由题知，电磁感应现象中产生的电压大小与线圈匝数及强磁体运动快慢的有关，
三个线圈匝数相同，分别固定在有机玻璃管A、B、C处，忽略强磁体下落过程中所受阻力的影响，圆柱形强磁体下落的高度越大，经过线圈时的速度大，所以这是为了探究电磁感应现象中产生的电压与强磁体运动快慢之间的关系。
若电压与强磁体运动快慢有关，则强磁体经过三个线圈的速度相差越大，产生电压差越大，实验效果越明显，所以应将三个线圈之间的距离应该 远一点。
（2）分三次在距管口90cm处分别固定匝数为300匝、600匝、900匝的三个线圈和电压显示器的组件，每次都是从管口处由静止开始释放强磁体，则强磁体经过三个线圈时的速度相同，这是探究电磁感应现象中产生的电压与线圈匝数的关系，由表格数据描点连线画出图象如图所示：
由图象可知，强磁体速度一定时，电磁感应现象中产生的电压与线圈匝数成正比。
故答案为：（1）强磁体运动快慢；远一点；（2）图象见上图；强磁体速度一定时，电磁感应现象中产生的电压与线圈匝数成正比。
10．【解答】解：（1）电动机的工作原理是通电线圈在磁场中受到力的作用，线圈受力方向与电流方向和磁场方向有关，所以将电池反向接到电动机两端，看到电动机反向旋转；
（2）用手搓动电动机的转轴，线圈在磁场中切割磁感线，因此在线圈中也产生感应电流，但小灯泡需要较大的电流才能工作，应该用灵敏电流表代替小灯泡。
故答案为：（1）通电线圈在磁场中受到力的作用；反向旋转；（2）不同意；灵敏电流表。
11．【解答】解：（1）通电螺线管外部的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（2）通电螺线管外部磁场方向与螺线管中的电流方向有关，所以只改变螺线管中的电流方向，小磁针会转动180°后重新静止下来，南北极所指方向正好与原来相反；
故答案为：条形；180。
12．【解答】解：
（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
（2）①比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流。
②比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，电流计指针的偏转方向不同，说明产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；
③在整理器材时未断开开关，先水平向左撤去蹄形磁铁（导体ab不动），ab仍切割磁感线，会产生感应电流，则灵敏电流计的指针会偏转。
故答案为：（1）无；（2）①切割磁感线；②导体的运动方向；③会。
二．计算题（共1小题）
13．【解答】解：（1）电车发电机的工作原理是电磁感应。
（2）公交车对水平地面的压力：F＝G＝mg＝15×103kg×10N/kg＝1.5×105N。
p＝＝＝3.75×105Pa。
（3）牵引力做功：W＝W总η＝2×107J×90%＝1.8×107J
牵引力：F＝＝＝3×103N
（4）t＝＝＝600s
由W＝UIt得，
I＝＝＝111.1A
答：（1）电车发电机的工作原理是电磁感应。
（2）公交车对地面的压强是3.75×105Pa。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是3×103N。
（4）公交车工作电路的电流111.1A。
三．解答题（共3小题）
14．【解答】解：（1）北斗导航系统在太空中，利用电磁波来完成卫星和汽车之间信息的传输。
（2）这么冷的天，玻璃水为什么不会凝固，是因为玻璃水的凝固点比普通水的凝固点低，普通水凝固了，玻璃水没有凝固。
（3）小明爸爸刚把车开出不久，汽车内温度高，汽车玻璃温度低，汽车内的水蒸气遇冷的玻璃液化成水珠，汽车玻璃内侧出现水珠，雨刮器只能刷玻璃外侧，不能刷玻璃内侧，所以雨刮器不能将“哈气”快速刮去。
（4）加热要从下部加热，利用对流能使汽车内温度很快升高，所以出风口最好是向下吹暖风。
（5）①当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起，电铃和电源接通。
当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起，灯泡和电源接通。
连接电路如图。
②定值电阻可以和电磁铁A串联，也可以和电磁铁的B串联，上面的两个电路电流不同，电磁铁磁性不同，对铁片的吸引不同，当定值电阻和电磁铁B串联时，司机打瞌睡时电铃响。
故答案为：（1）电磁波；（2）低；（3）不能；（4）下；（5）①如上图所示；②定值电阻与电磁铁B串联。
15．【解答】解：（1）电动机是利用通电导线在磁场中受力的作用而成的；
（2）电动机工作时，消耗电能产生机械能，即是将电能转化为机械能的装置；
（3）如果人站在安全线以内，当有列车驶过时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
故答案为：（1）通电导线在磁场中受力的作用；（2）电能转化为机械能；
（3）当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
16．【解答】解：
从图可知，电流从螺线管右侧流入，左侧流出，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，即图中右端为N极，左端为S极；
磁感线的方向是：在磁体的周围从N极流出，回到S极。由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的；
根据异名磁极相互吸引，则与螺线管左端的S极靠近的是小磁针的N极，则小磁针的右端为S极，左端为N极。如图所示：
1
2019中考物理电和磁真题分类汇编 实验题、计算题、简答题（共12题，有答案）
1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择 选填（“R1”“R2”或“R3”）。选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该 （选填“向右滑动”、“向左滑动”或“不滑动）。
2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后 （填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。她还将电池的正负极对调，这样操作是为了研究 的方向和电流方向是否有关。人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用 来判断通电螺线管的极性。
3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数
磁杨方向
导线AB运动方向
电流计指针偏转方向
1
向上
向左、斜向左
向左
2
向右、斜向右
向右
3
向下
向左、斜向左
向右
4
向右、斜向右
（1）让AB竖直向上运动，电流计的指针 （填“偏转”或“不偏转”）。
（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做 运动时，导体中就产生电流
（3）如图2所示四幅图中实验或设备中应用了此原理的是 。
（4）第4次实验中电流计指针偏转方向是 。
（5）如果将蹄形磁体向左运动，电路中 （填“能”或“不能”）产生电流。
4．（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0，热敏电阻Rx（电阻随温度的变化关系如图所示）。电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）。
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风。
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 Ω。
（3）电热丝的阻值为 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0，湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 Ω。
（3）电热丝的阻值为 Ω．
5．（2019•兰州）如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
（1）以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最 （选填“左”或“右”）端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中；
③仿照步骤②再进行两次实验。
实验次数
1
2
3
I/A
0.34
0.40
0.44
F0/N
0.9
0.9
0.9
F/N
0.84
0.82
0.81
（2）由表中数据可以得出的实验结论是：对于同一电磁铁， 。
（3）闭合开关S后，电磁铁下端的磁极为 （选填“N”或“S”）极。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到 的作用。
6．（2019•贵阳）小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流
计连接成如图所示的电路。请你参与探究并回答下列问题；
（1）悬挂金属棒静置于∪形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是
竖直向 （选填：“上”或“下“）。
（2）灵敏电流计的作用是用来检测 的。若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是 。
（3）小明认为是原来磁铁的磁性太弱所致，他提岀更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因 。（仅写出最应该进行的一步操作）
（4）就根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了!”此时你对小明的“成果发布”作何评价？ 。
7．（2019•海南）小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。他想：磁体间作用力的大小与磁极间的距离有什么关系呢？
（1）你的猜想是 。
（2）小谦用如图所示的实验进行探究。由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角的变化，来判断磁体间力的变化，用到的科学方法是 法。
（3）小谦分析三次实验现象，得出结论：磁极间距离越近，相互作用力越大。小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互 时，磁体间作用力与距离的关系。
8．（2019•武汉）某同学利用如图所示的实验装置探究什么情况下磁可以生电。
（1）实验时应将电流表、导线ab串联起来组成 回路。
（2）该同学进行以下尝试，能使电流表指针偏转的是 （填字母标号）。
A．导线ab在磁场中静止，换用磁性更强的蹄形磁体
B．导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C．蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动
D．蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动
E．蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
（3）如图所示的实验装置中，将电流表换成 进行触接，还可以探究电动机的工作原理。
9．（2019•连云港）小明学习了《电磁感应 发电机》一节内容后，他查阅了有关资料，知道在电磁感应现象中闭合电路之所以能产生电流，是因为在电路中产生了电压，为了研究这个电压，他买了一套如图甲所示的装置。图中有机玻璃管长度为1.5m，当圆柱形强磁体（直径略小于有机玻璃管内径）从有机玻璃管中下落穿过线圈时，与线圈相连的电压显示器可以显示此时的电压大小。小明想利用此装置探究电磁感应现象中产生的电压大小与线圈匝数及强磁体运动快慢的关系。他进行了如下实验（忽略强磁体下落过程中所受阻力的影响）：
（1）小明将三个匝数相同的线圈和电压显示器的组件固定在有机玻璃管A、B、C处，如图乙所示。他想探究的是电压与 之间的关系。为了使实验效果对比明显，三个线圈之间的距离应该 （选填“近一些”或“远一点”）；
（2）小明分三次在距管口90cm处分别固定匝数为300匝、600匝、900匝的三个线圈和电压显示器的组件，每次都是从管口处由静止开始释放强磁体，记录的实验数据如下表：
线圈匝数N
实验次数
电压显示器示数U/N
电压测量值U/V
300
1
2.62
2.51
2
2.50
3
2.41
600
1
5.03
5.00
2
4.84
3
5.14
900
1
7.68
7.50
2
7.38
3
7.45
请根据上表电压测量值和对应的线圈匝数在图丙坐标纸上描点作图，分析图象可知： 。
10．（2019•宜昌）如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： ；小明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法： ；若小明要继续研究，应该使用什么仪器比较妥当： 。
11．（2019•襄阳）小明同学在做“探究通电螺线管外围的磁场分布”的实验中：
（1）当他在通电螺线管四周不同位置摆放多枚小磁针，最后静止在如图所示位置。则通电螺线管外部的磁场与 磁体的磁场相似。
（2）当他改变通电螺线管中电流方向后，发现周围每个小磁针转动 度角后重新静止下来。
12．（2019•泰州）小明用如图所示的装置来探究感应电流产生的条件（图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反）。
（1）导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中 （有/无）电流产生。
（2）继续探究，记录观察到的现象如表：
序号
ab运动方向
电流计指针偏转情况
1
沿磁场方向运动
（不切割磁感线）
不偏转
2
水平向左
（切割磁感线）
向右偏转
3
水平向右
（切割磁感线）
向左偏转
①比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做 运动时电路中就会产生感应电流。
②比较2、3实验现象还发现，产生的感应电流的方向跟 有关。
③若在整理器材时未断开开关，先水平向左撤去蹄形磁铁（导体ab不动），则灵敏电流计的指针 （会/不会）偏转。
二．计算题（共1小题）
13．（2019•湖州）目前全国少数城市已投入使用超级电容公交车。超级电容器是一种新型电能存储设备，像蓄电池一样也有正、负两极，可通过安装在各公交站点的充电桩快速充满电，让车能够继续正常行驶。在制动过程中，电车又能通过发电机回收部分能量为超级电容充电，安全高效环保。
假设某型号的超级电容公交车载满乘客时总质量为15吨，某次运行时从充电桩充满电后电车储存的能量约为2×107焦，能以10米/秒的速度保持匀速直线行驶6千米，能量利用的效率为90%。
（1）电车发电机的工作原理是 。
（2）若公交车载满乘客时车胎与地面的总接触面积为0.4米2，求公交车对地面的压强。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是多少？
（4）若公交车在该次运行中电容器输出电压为300伏，不计电容器输出电能时的能量损耗，则工作电路的电流有多大？
三．解答题（共3小题）
14．（2019•沈阳）随着时代的发展和社会的进步，小轿车已经逐步进入普通百姓的家庭。去年寒假，小明家新买了一辆国产小轿车，当天天气晴朗，爸爸带他一起去试车，小明拿着汽车使用说明书想要了解汽车的功能。
（1）说明书上提到该汽车上的导航系统采用的是令国人骄傲的北斗导航系统，该系统通过 （选填“超声波”或“电磁波”）实现卫星和汽车之间的信号传输。
（2）汽车启动后，爸爸不小心碰到了方向盘旁边的一个手柄，导致玻璃水喷到前挡风玻璃的外侧，雨刮器自动工作，刮去了玻璃水。小明想，这么冷的天，玻璃水为什么不会凝固呢？应该是这款玻璃水的凝固点比普通水的凝固点 （选填“高”或“低”）的缘故。
（3）爸爸刚把车开出不久，车窗上出现了“哈气”，雨刮器 （选填“能”或“不能”）将“哈气”快速刮去。
（4）车内空调既能调节温度，又能调节风速，还能调节出风口的吹风方向。小明结合所学知识判断，如果要快速提高车内整体温度，除了调节好温度和风速之外，出风口最好是向 （选填“上”或“下”）吹暖风。
（5）说明书上提到了“驾驶员疲劳提示”的功能，小明经仔细阅读说明书得知，在高速公路上行驶时，汽车会智能地分析出司机的疲劳程度。如果发现司机打瞌睡，车内会立即响起警报声警示司机。如果司机连续驾驶达到2h，仪表盘上会亮起一盏提示灯，提示司机休息。
①小明回家后，根据说明书对这个功能的介绍，设计了一个“驾驶员疲劳提示”的模拟电路，如图所示。当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起（相当于警报声响起）：当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起（相当于提示灯亮起）。图中虚线框内电源的一端已经与铁片相连，还有一根导线没有画出，请你用笔画线代替导线，完成模拟电路的设计。
②小明按照设计，正确连接电路，上述功能均已在测试中实现。但由于两个电磁铁完全相同，在开关S1和S2同时闭合时，两个电磁铁吸引铁片的力也相同，导致铁片处于原中间位置静止不动，虚线框内电路无法接通，电铃和灯泡都不工作。这相当于司机连续驾驶2h的同时又恰好打瞌睡，但警报系统不工作，无法起到警示作用。结合学过的“电磁铁磁性强弱与哪些因素有关”的知识，小明只在原电路中又连入了一个阻值合适的定值电阻，就解决了这个问题。请你在后面横线处写出这个定值电阻是与哪个电磁铁如何连接的： 。
15．（2019•铜仁市）中国高铁已经成为世界瞩目的一张名片。2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。高铁包含许多物理知识，如：高铁的运动靠电动机驱动等。请你结合所学知识，回答下列问题。
（1）电动机的工作原理是： ；
（2）电动机正常工作时，主要的能量转化是： ；
（3）高铁站台设有安全线，乘客必须站在安全线以外候车。当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。请你结合流体压强与流速的关系，简述危险的原因： 。
16．（2019•广安）标出小磁针的N、S极及磁感线的方向。
参考答案
1．【解答】解：（1）光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，电路中的电流值大，电磁铁将被吸住；静触点与C接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与B接通。所以要达到晚上灯亮，白天灯灭，则路灯应接在 AB之间。电路图如图：
（2）天色渐暗照度降低至1.0Lx时点亮路灯，此时光敏电阻的电阻值是2kΩ，电路中的电流是2mA，
根据I＝可得：
总电阻R总＝＝＝3000Ω，
根据串联电路的总电阻等于各分电阻之和可得：
R＝R总﹣R光＝3000Ω﹣2000Ω＝1000Ω，所以要选择滑动变阻器R3。
由于光变暗时，光敏电阻变大，分的电压变大，所以当凌晨天色更暗一些时路灯就停止工作，应适当地减小滑动变阻器的电阻，即滑动电阻器触片P应该向左滑动。
故答案为：（1）如图；（2）R3；向左滑动。
2．【解答】解：①由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦，使铁屑受到磁场的作用力而有规律地排列。
②将电池的正负极对调，就是改变螺线管中的电流方向，观察小磁针南北所指方向是否发生了改变，
这样操作是为了研究磁场的方向和电流方向是否有关，如果小磁针南北所指方向发生了改变，说明磁场的方向和电流方向有关，否则，磁场的方向和电流方向无关。
③“蚂蚁爬”或“猴子抱”，相当于右手握住导线，让弯曲的四指所指的方向跟电流方向一致，则大拇指所指的方向就是通电螺线管的N极，这是安培定则的内容。
故答案为：轻敲；磁场；安培定则。
3．【解答】解：（1）由图可知，蹄形磁体的上边是N极，下边是S极，其间的磁场方向是从上到下，如果导线AB竖直向下运动，是不会切割磁感线的，故不会产生感应电流，灵敏电流计指针不偏转；
（2）闭合电路的一部他导体在做切割磁感线运动时，会产生感应电流，这叫电磁感应现象。
（3）A、图A是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误；
B、图B是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以B说法错误；
C、图C是动圈式扬声器，与电动机的原理相同，不是电磁感应，所以C说法错误；
D、图D是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音。动圈式话筒是根据电磁感应原理工作的；所以D说法正确。
故选：D。
（4）比较第3和4次实验可知：切割磁感应线的方向不同，但磁场方向相同，指针偏转方向不同，即产生的感应电流方向不同，故在导体运动方向相同时，感应电流的方向向左；
（5）闭合开关，若导体不动，左右移动蹄形磁体，根据相对运动，等效于蹄形磁体不动，而导体左右运动，则切割磁感线，导体中能产生电流。
故答案为：（1）不偏转；（2）切割磁感线；（3）D；（4）向左；（5）能。
4．【解答】解：【方法一】：
（1）由图知温度为60℃时，热敏电阻的阻值为40Ω，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），
若控制电路只有热敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和热敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，温度低于60℃时吹热风；根据图象可知，随温度的降低，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
【方法二】：
（1）由图知当湿度为40%时，湿敏电阻的阻值为40Ω，湿敏电阻随湿度的增加而减小；
若控制电路只有湿敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和湿敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图象可知，随湿度的增加，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
故答案为：方法一：（1）见上图；（2）120；（3）484；
方法二：（1）见上图；（2）120；（3）484。
5．【解答】解：（1）①连接电路时，开关要断开，闭合开关前，滑动变阻器的滑片置于阻值最大的位置，由图右可知，滑动变阻器连入电路的下面接线柱在左侧，因此，闭合开关前，滑动变阻器的滑片置于最右端；
（2）由表中数据可知，电磁铁的线圈匝数不变，只改变了电路中电流大小，且电流增大时，电子测力计示数的变化量△F增大（即电磁铁对软铁块的吸引力增大），所以可得出结论：通过电磁铁线圈的电流越大，电磁铁的磁性越强；
（3）导线绕成线圈即可组成电磁铁；根据电源的正负极，判断出电磁铁中电流的方向是从左向右的，由安培定则可判出电磁铁的上端为N极，下端为S极；
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到改变电路中电流大小的作用。
故答案为：（1）①右；（2）通过线圈的电流越大，电磁铁的磁性越强；（3）S；（4）改变电路中电流大小。
6．【解答】解：（1）在磁体外部磁场方向总是从N极出发指向S极，如图所示此时两极正对区域磁感线的箭头方向是竖直向下；
（2）灵敏电流计是测量电流的仪表，所以在此实验中是用来检测感应电流的；闭合开关，电流表指针未偏转，说明没有感应电流产生。此时金属棒是静止的，所以接下来最应该关注的是金属棒，观察金属棒运动后会不会有电流的产生；
（3）闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，移动原磁铁时，发现电流计的指针出现了晃动，产生了感应电流，所以下一步我们应使让金属棒向不同的方向运动，观察电流表指针的偏转情况；
（4）在整个的实验中，只进行了一次实验就得出结论是不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动；
故答案为：（1）下；（2）感应电流；金属棒；（3）让金属棒向不同的方向运动；（4）不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动。
7．【解答】解：（1）由生活经验可提出猜想，即：磁体间的距离越近，作用力越大；
（2）磁力大小可以通过细线与竖直方向的夹角大小来反映，故采用了转换法；
（3）联想到磁体间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引，故还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
故答案为：（1）磁体间的距离越近，作用力越大；（2）转换；（3）排斥。
θ1θ2θ3
8．【解答】解：
（1）磁生电是电磁感应现象，必须使闭合电路的一部分导体在磁场中做切割磁感线运动，所以应将电流表、导线ab串联起来组成闭合回路；
（2）电流表发生偏转，说明电路中产生了感应电流，所以导体在磁场中一定做切割磁感线运动；
AB、导线ab在磁场中静止，换用磁性更强的蹄形磁体或匝数很多的线圈，导体在磁场中都没有发生相对运动，不会产生感应电流，故AB都不符合题意。
CE、由图知，导体ab处的磁感线是从上向下的，导体ab水平向左或向右运动，斜向上或斜向上运动，都是做切割磁感线运动，都会产生感应电流，所以会产生感应电流，电流表指针发生偏转，故CE符合题意。
D、导体ab竖直向上或竖直向下运动时，运动方向与磁场方向平行，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不发生偏转，故D不符合题意；
故选CE。
（3）当电流表换成电源时，导体ab就成了通电导体，在磁场中会受到力的作用，可以探究电动机的工作原理。
故答案为：（1）闭合；（2）CE；（3）电源。
9．【解答】解：
（1）由题知，电磁感应现象中产生的电压大小与线圈匝数及强磁体运动快慢的有关，
三个线圈匝数相同，分别固定在有机玻璃管A、B、C处，忽略强磁体下落过程中所受阻力的影响，圆柱形强磁体下落的高度越大，经过线圈时的速度大，所以这是为了探究电磁感应现象中产生的电压与强磁体运动快慢之间的关系。
若电压与强磁体运动快慢有关，则强磁体经过三个线圈的速度相差越大，产生电压差越大，实验效果越明显，所以应将三个线圈之间的距离应该 远一点。
（2）分三次在距管口90cm处分别固定匝数为300匝、600匝、900匝的三个线圈和电压显示器的组件，每次都是从管口处由静止开始释放强磁体，则强磁体经过三个线圈时的速度相同，这是探究电磁感应现象中产生的电压与线圈匝数的关系，由表格数据描点连线画出图象如图所示：
由图象可知，强磁体速度一定时，电磁感应现象中产生的电压与线圈匝数成正比。
故答案为：（1）强磁体运动快慢；远一点；（2）图象见上图；强磁体速度一定时，电磁感应现象中产生的电压与线圈匝数成正比。
10．【解答】解：（1）电动机的工作原理是通电线圈在磁场中受到力的作用，线圈受力方向与电流方向和磁场方向有关，所以将电池反向接到电动机两端，看到电动机反向旋转；
（2）用手搓动电动机的转轴，线圈在磁场中切割磁感线，因此在线圈中也产生感应电流，但小灯泡需要较大的电流才能工作，应该用灵敏电流表代替小灯泡。
故答案为：（1）通电线圈在磁场中受到力的作用；反向旋转；（2）不同意；灵敏电流表。
11．【解答】解：（1）通电螺线管外部的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（2）通电螺线管外部磁场方向与螺线管中的电流方向有关，所以只改变螺线管中的电流方向，小磁针会转动180°后重新静止下来，南北极所指方向正好与原来相反；
故答案为：条形；180。
12．【解答】解：
（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
（2）①比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流。
②比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，电流计指针的偏转方向不同，说明产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；
③在整理器材时未断开开关，先水平向左撤去蹄形磁铁（导体ab不动），ab仍切割磁感线，会产生感应电流，则灵敏电流计的指针会偏转。
故答案为：（1）无；（2）①切割磁感线；②导体的运动方向；③会。
二．计算题（共1小题）
13．【解答】解：（1）电车发电机的工作原理是电磁感应。
（2）公交车对水平地面的压力：F＝G＝mg＝15×103kg×10N/kg＝1.5×105N。
p＝＝＝3.75×105Pa。
（3）牵引力做功：W＝W总η＝2×107J×90%＝1.8×107J
牵引力：F＝＝＝3×103N
（4）t＝＝＝600s
由W＝UIt得，
I＝＝＝111.1A
答：（1）电车发电机的工作原理是电磁感应。
（2）公交车对地面的压强是3.75×105Pa。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是3×103N。
（4）公交车工作电路的电流111.1A。
三．解答题（共3小题）
14．【解答】解：（1）北斗导航系统在太空中，利用电磁波来完成卫星和汽车之间信息的传输。
（2）这么冷的天，玻璃水为什么不会凝固，是因为玻璃水的凝固点比普通水的凝固点低，普通水凝固了，玻璃水没有凝固。
（3）小明爸爸刚把车开出不久，汽车内温度高，汽车玻璃温度低，汽车内的水蒸气遇冷的玻璃液化成水珠，汽车玻璃内侧出现水珠，雨刮器只能刷玻璃外侧，不能刷玻璃内侧，所以雨刮器不能将“哈气”快速刮去。
（4）加热要从下部加热，利用对流能使汽车内温度很快升高，所以出风口最好是向下吹暖风。
（5）①当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起，电铃和电源接通。
当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起，灯泡和电源接通。
连接电路如图。
②定值电阻可以和电磁铁A串联，也可以和电磁铁的B串联，上面的两个电路电流不同，电磁铁磁性不同，对铁片的吸引不同，当定值电阻和电磁铁B串联时，司机打瞌睡时电铃响。
故答案为：（1）电磁波；（2）低；（3）不能；（4）下；（5）①如上图所示；②定值电阻与电磁铁B串联。
15．【解答】解：（1）电动机是利用通电导线在磁场中受力的作用而成的；
（2）电动机工作时，消耗电能产生机械能，即是将电能转化为机械能的装置；
（3）如果人站在安全线以内，当有列车驶过时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
故答案为：（1）通电导线在磁场中受力的作用；（2）电能转化为机械能；
（3）当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
16．【解答】解：
从图可知，电流从螺线管右侧流入，左侧流出，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，即图中右端为N极，左端为S极；
磁感线的方向是：在磁体的周围从N极流出，回到S极。由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的；
根据异名磁极相互吸引，则与螺线管左端的S极靠近的是小磁针的N极，则小磁针的右端为S极，左端为N极。如图所示：
1
相关资料
更多
