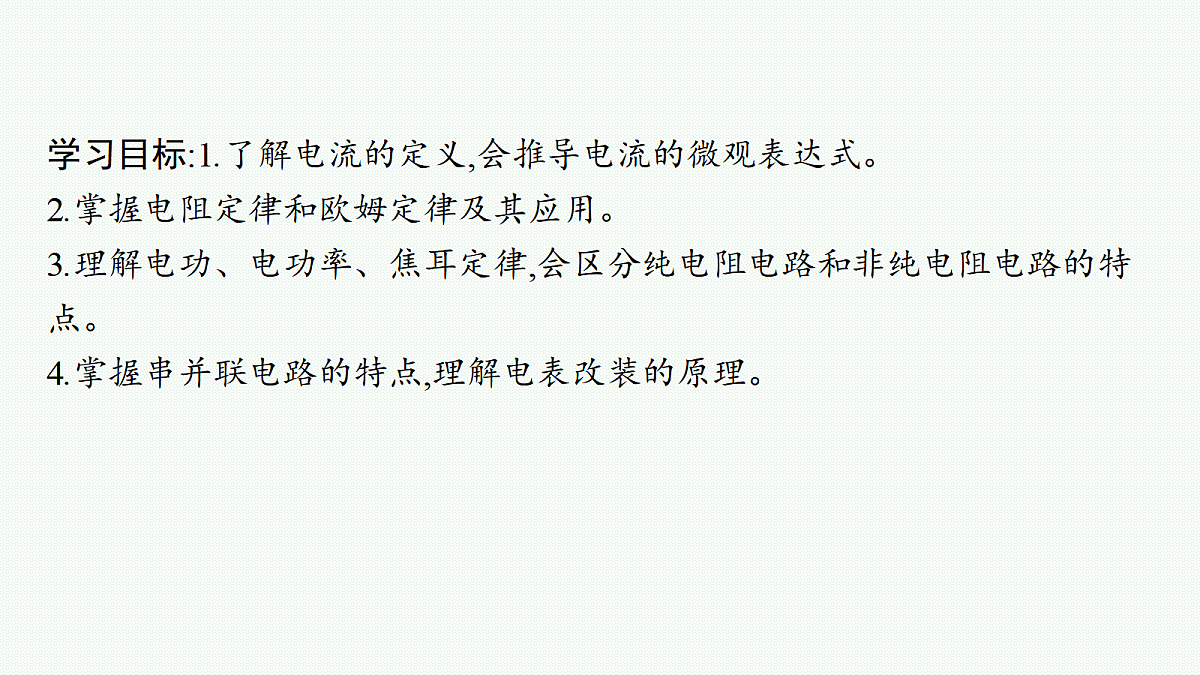

学习目标:1.了解电流的定义,会推导电流的微观表达式。2.掌握电阻定律和欧姆定律及其应用。3.理解电功、电功率、焦耳定律,会区分纯电阻电路和非纯电阻电路的特点。4.掌握串并联电路的特点,理解电表改装的原理。

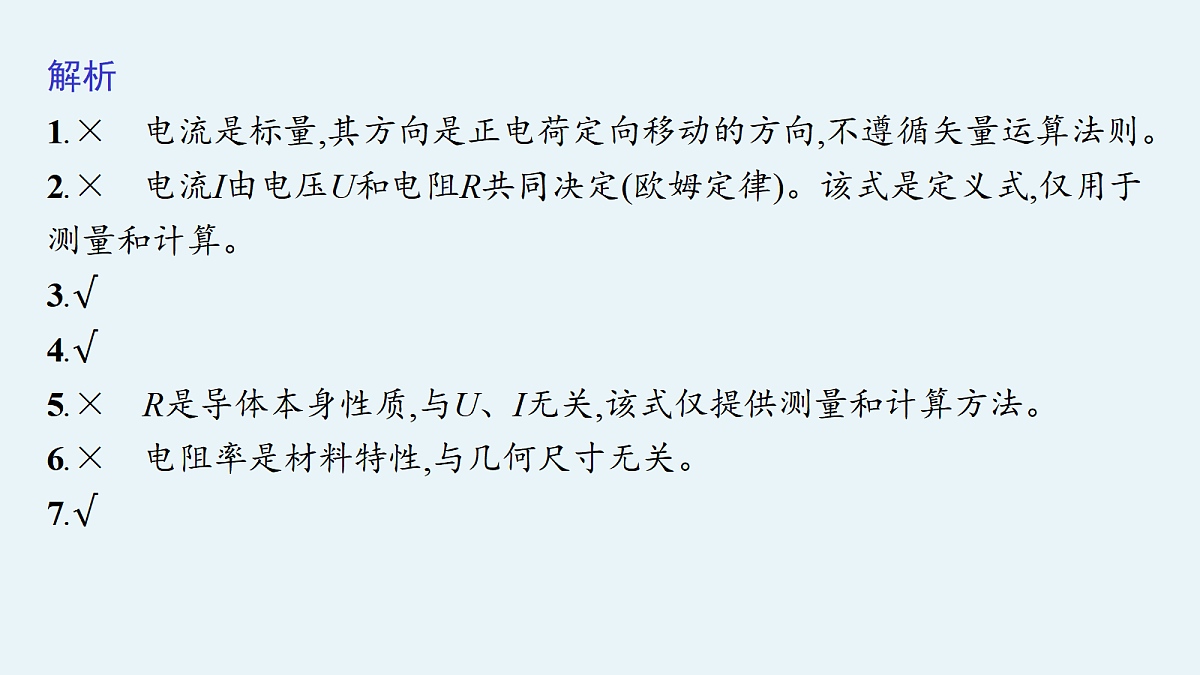

解析 1.×　电流是标量,其方向是正电荷定向移动的方向,不遵循矢量运算法则。2.×　电流I由电压U和电阻R共同决定(欧姆定律)。该式是定义式,仅用于测量和计算。3.√　4.√5.×　R是导体本身性质,与U、I无关,该式仅提供测量和计算方法。6.×　电阻率是材料特性,与几何尺寸无关。7.√

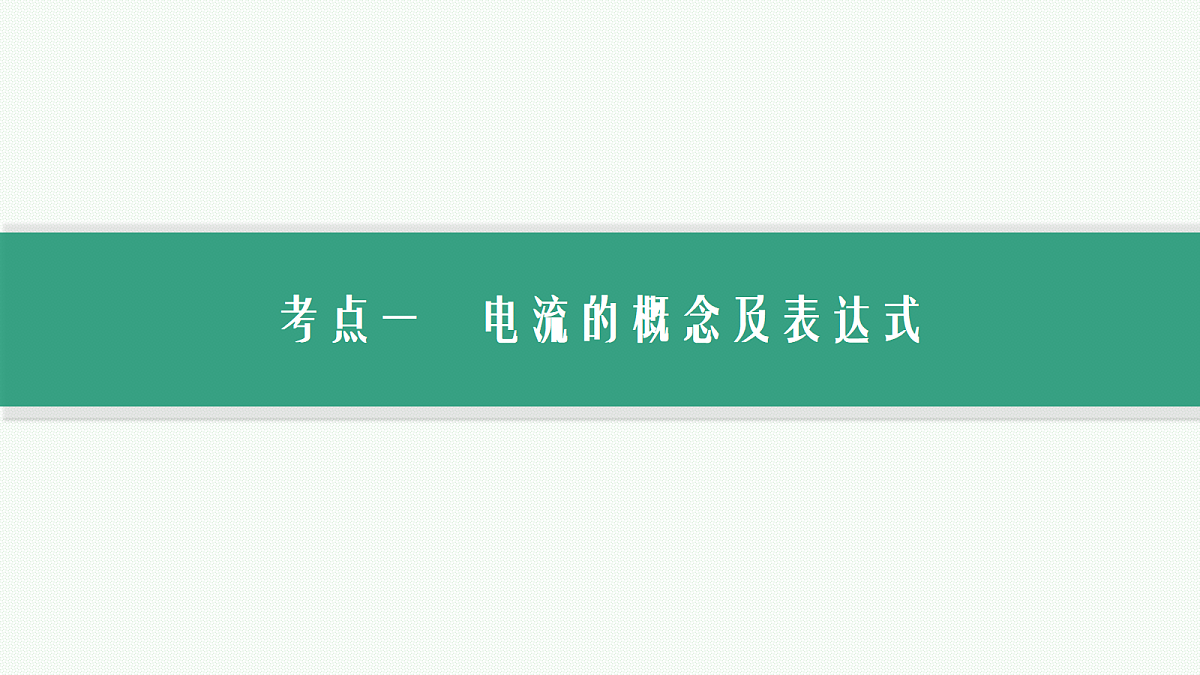

考点一　电流的概念及表达式

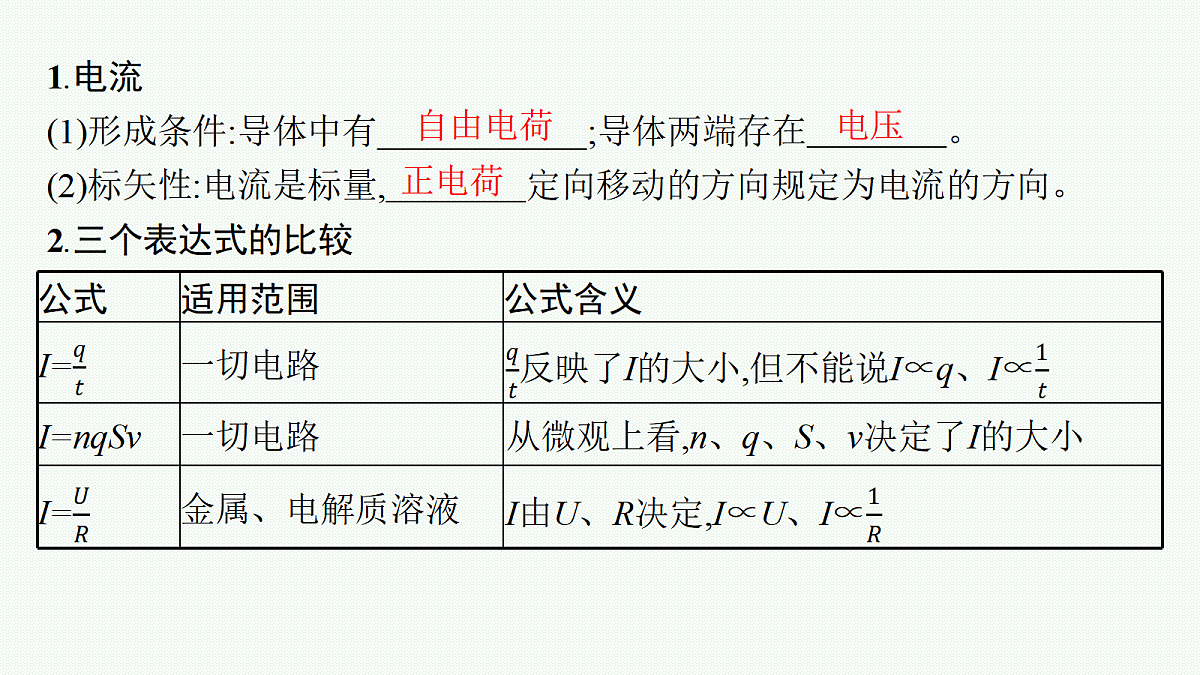

1.电流(1)形成条件:导体中有　　 　　;导体两端存在　　　　。 (2)标矢性:电流是标量,　　　　定向移动的方向规定为电流的方向。 2.三个表达式的比较
考点二　欧姆定律和电阻定律
2.I-U图像与U-I图像
3.电阻定律(1)内容:同种材料的导体,其电阻R与它的长度l成　　　　,与它的横截面积S成　　　　;导体电阻还与构成它的材料有关。 (2)公式:　　　　。 其中l是导体的长度,S是导体的横截面积,ρ是导体的　　　　,其国际单位是欧·米,符号为Ω·m。 (3)适用条件:粗细均匀的金属导体或浓度均匀的电解质溶液。
考点三　串、并联电路分析
1.串、并联电路的特点
3.电表的两种改装的比较
典例5　如图,电路两端电压恒为6 V,M、N两个小灯泡的额定电压均为3 V,额定功率PM=3 W,PN=1 W,调节可变电阻R,使两灯皆正常发光且电路中消耗的总功率最小,应该是图中哪种连接方式(　　)
典例6　如图所示,甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的,已知灵敏电流表的满偏电流Ig=1 mA,内电阻Rg=200 Ω,用它们改装成量程更大的电流表和电压表,则下列说法正确的是(　　) 甲 乙 A.甲表是电压表,R越小量程越大B.乙表是电流表,R越大量程越大C.甲表改装成量程为0.6 A的电流表,则R=0.5 ΩD.乙表改装成量程为3 V的电压表,则R=2 800 Ω
考点四　电功、电功率及焦耳定律
5.纯电阻电路与非纯电阻电路的比较
6.电动机的三个功率及其关系
典例7　(2022江苏卷)如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计。四个灯泡中消耗功率最大的是(　　)A.R1B.R2C.R3D.R4
