青岛版（六三制）(2024)六年级上册（2024）12 制作飞船对接模型教学ppt课件

这是一份青岛版（六三制）(2024)六年级上册（2024）12 制作飞船对接模型教学ppt课件，文件包含212制作飞船对接模型教学课件含AI动画科学青岛版六年级上册新教材pptx、212制作飞船对接模型教学设计科学青岛版六年级上册新教材docx、1mp4、2mp4、3mp4、4mp4、5mp4、6mp4、飞船与空间站对接mp4等9份课件配套教学资源，其中PPT共49页， 欢迎下载使用。
科学观念：1.知道航天器交会对接的含义，了解飞船太空对接需要解决的关键技术问题。2. 知道飞船对接系统由多个功能部分组成，各个部分功能不同，只有相互协调匹配，才能实现整体对接功能。3. 了解模拟模型可以还原真实航天器部分工作原理，明白模型与真实航天器存在区别。科学思维：1.针对飞船对接的技术难题，开展小组研讨，分析接口、材料、检测标准之间的联系，自主构思模型设计思路。2. 能够对自制模型进行测试，分析模型存在的缺陷，推理故障产生原因，提出切实可行的改进方案。3. 能对比不同小组的设计方案，评估方案优缺点，建立系统工程思维。探究实践：1.小组合作开展探究，围绕对接任务，自主完成模型设计方案，画出创意设计图。2. 按照步骤动手制作飞船对接模型，完成功能测试。3. 能够根据测试现象，查找模型不足，落实改进措施，迭代优化模型，完成展示与评价交流。态度责任：1.体会我国航天工程技术人员严谨细致、攻坚克难的工程实践精神，感受航天工程的复杂性。2. 在小组合作设计、制作、改进模型过程中，乐于倾听同伴意见，愿意不断修改完善自己的作品。3. 懂得工程制作需要反复测试、不断迭代，树立工程实践意识，对航天工程技术保持探究兴趣。
指两个航天器（飞船、空间站等）在空间轨道上，通过精确的轨道控制，实现“同时、同地、同向”的会合，并最终在结构上连成一个整体的复杂技术。它要求极高的控制精度与协同能力。

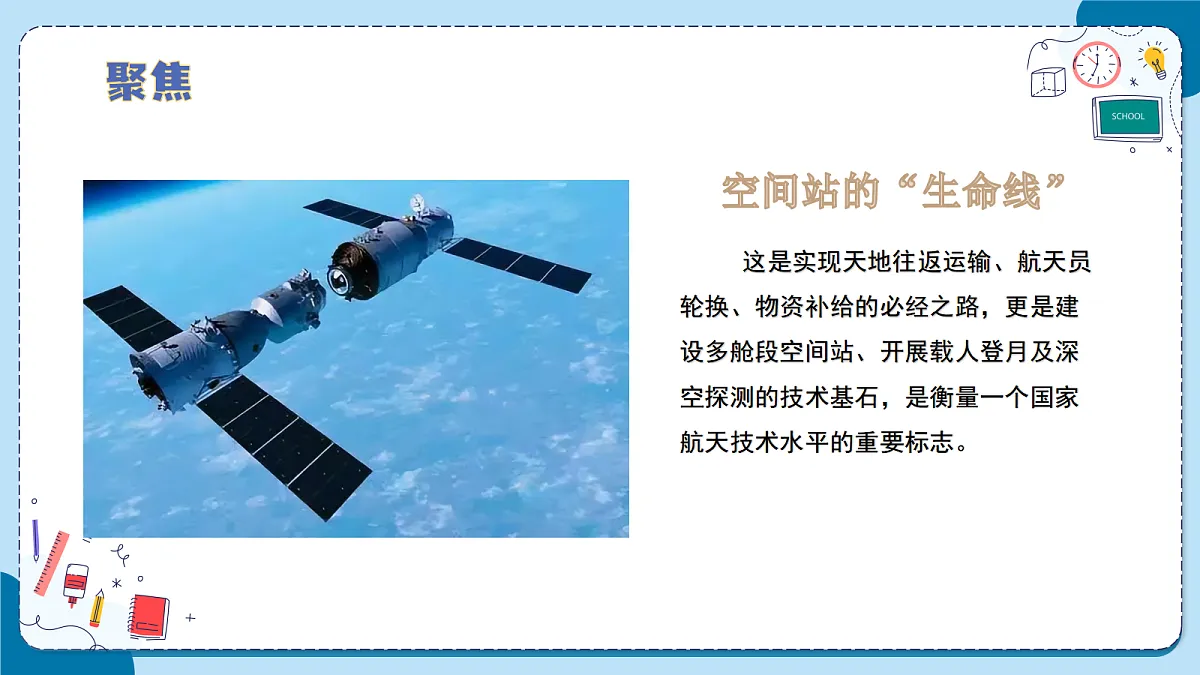

这是实现天地往返运输、航天员轮换、物资补给的必经之路，更是建设多舱段空间站、开展载人登月及深空探测的技术基石，是衡量一个国家航天技术水平的重要标志。
任务一：怎么让我们制作的飞船对接模型准确对接？
气密性保障对接面必须实现绝对密封，防止舱内气压流失。这是维持航天员生存环境、保障生命安全的第一道防线，也是太空任务中最基础的安全前提。
通信传输畅通建立稳定的双向数据链路，实时传递控制指令、遥测数据与高清图像。保障地面指挥中心与飞船、以及飞船之间的信息交互零延迟、零丢失。
分析关键问题——真实飞船对接需要攻克哪些技术难关？
精准居中锁定依靠高精度导航系统实现毫米级精准对齐，通过捕获锁与结构锁完成刚性连接。这是确保组合体在轨道运行中结构稳固、姿态可控的关键。
安全稳定控制通过推进系统进行微速逼近与姿态微调，消除相对运动带来的晃动。在接触瞬间实现平稳缓冲，避免刚性碰撞对航天器精密设备造成损伤。
任务二：设计飞船对接模型。
接口形态：精准与灵活并存结构上需实现“精准咬合、无缝对齐”，保证连接的稳定性；同时要兼顾“易拆易装”的便捷性。可以参考生活中常见的水管卡扣结构，利用物理卡合实现紧密连接与轻松分离。推荐：塑料水管卡扣—— 材质轻便，卡合力度适中，气密性较好，是首选方案。备选：强力磁铁—— 优点是连接迅速，但存在易错位、气密性难以保证的问题，适合非密封场景的快速连接。
01 气密性保障：严丝合缝
设计：接口处增加密封海绵，提升接触面贴合度。标准：模型入水静置30秒，连接处无气泡冒出即为达标。
02 通信传输：稳定导通
设计：使用铜片作为导电接触点，确保电流稳定传输。标准：对接完成后，电路闭合，小灯泡能正常发光。
03 居中锁定：精准咬合
设计：利用互锁式卡扣结构，实现模型的精准对位。标准：对接后无松动、不偏移，倒置或轻晃时模型不脱落。
创意设计图绘制任务清单：勾勒飞船雏形在草稿纸上自由发挥，画出至少两个不同的飞船模型基础轮廓，确定整体的结构比例与外观形态。标注核心组件清晰标记出电源接口、电池仓、小灯泡以及铜片触点的具体位置，确保电路布局合理且易于连接。注入创意细节为飞船添加个性化的装饰元素，如图案、编号或特殊的科技感线条，让设计独一无二。
任务一： 制作飞船对接模型
任务一：制作飞船对接模型
准备材料清单:主体结构:大号塑料饮料瓶(500ml)、水管卡扣连接密封:热熔胶枪、防水绝缘胶带、剪刀能源组件:5号干电池、细导线、导电铜片信号模拟:小电珠(小灯泡)、灯座或金属底座创意装饰:彩色卡纸、马克笔、太空主题贴纸
用热熔胶将裁剪好的薄铜片粘贴在连接卡扣内侧，确保粘贴牢固、无松动。这是电流传输的关键通道，决定了电路能否有效导通。
将电池正负极与灯泡分别连接到铜片两端，形成闭合回路。保持所有元件裸露，直观检查电路连接是否正确。
将电池和灯泡分别置入两个塑料瓶内，并用防水胶带将卡扣牢固地固定在瓶口。注意：务必确保卡扣与瓶口连接紧密，避免因松动导致电路接触不良。
将两个瓶口的卡扣相互卡接，使电路形成闭合回路。仔细观察小灯泡是否正常点亮：若灯泡亮起，证明电路连接无误，简易装置的通信基础已搭建完成；若未亮，请重新检查连接点。
任务二： 检测飞船对接模型
任务二：检测飞船对接模型
操作：将组装好的模型整体浸入清水中，仔细观察接口缝隙处。判定标准：无气泡持续冒出 → 气密性良好，符合实验要求。
操作：接通电源，检查电路连接点，观察小灯泡的亮灭状态。判定标准：灯泡稳定发光 → 电路连通，信号传输功能正常。
操作：双手握住模型两端，轻轻施加外力晃动，模拟使用场景。判定标准：卡扣紧密咬合不脱落 → 机械结构连接稳固。
任务三： 改进飞船对接模型
任务三：改进飞船对接模型
通信接触不良，灯泡时亮时灭症结：铜片固定松动、位置偏移，造成电路间歇性断路。优化方案：使用热熔胶加固铜片焊点，重新调整接触位置以增大有效接触面积，确保电流稳定传输。
结构不稳定，模型容易散架症结：塑料瓶体重量过轻导致重心偏高，且卡扣连接处咬合深度不够。优化方案：在瓶底加入螺丝或石子作为配重降低重心；更换互锁更深的卡扣结构，或辅以胶带二次加固。
气密性差，入水持续冒气泡诱因：卡扣接口设计存在缝隙，且未进行额外密封处理，导致水体从接缝处渗入，置换出内部空气形成气泡。改进方案：在卡扣接触的关键密封面，粘贴薄海绵条或硅胶密封胶圈，通过物理填充消除缝隙，增强接口的密闭性。
各小组现场演示优化后的对接模型，分享设计迭代中的巧思；复盘改进过程中攻克的结构加固、动力协调等技术难点，交流团队协作的宝贵经验，实现思维碰撞与共同成长。
1. 航天器交会对接指两个航天器在太空轨道会合后（ ）A. 短暂靠近即可B. 结构连成一个整体C. 只交换数据不接触D. 分开独立飞行
2. 制作飞船对接模型时，用来模拟飞船通信的材料是（ ）A. 橡皮泥 B. 海绵 C. 铜片触点、电池、小灯泡 D. 塑料瓶身
3. 检测模型气密性的正确方法是（ ）A. 浸入水中观察有无气泡冒出B.摇晃模型听声音C. 用手按压瓶身D. 观察灯泡亮度
1. 飞船对接只需要保证两个飞船卡在一起，不用考虑密封漏气问题。（ ）2. 铜片触点分开时电路断开，对接贴合后电路导通，以此模拟飞船通信。（ ）3. 模型入水出现大量气泡，说明气密性达标。（ ）4. 一个系统由多个部件组成，各部分相互配合才能完成整体功能。（ ）5. 制作模型时可以直接组装，不需要提前测试电路是否通畅。（ ）
1.说一说完整的工程实践流程，结合本课模型制作简单说明每一步作用。
流程及作用：①明确问题：知道太空飞船对接的任务与技术难点；②制订方案：小组讨论设计模型结构、材料、检测标准，画出设计图；③实施方案：按照步骤组装飞船模型、搭建通信电路；④检测测试：用水、通电测试气密性与通信功能；⑤迭代改进：根据测试故障优化模型结构。
制作飞船对接模型一、什么是交会对接太空轨道会合，连接成整体二、对接四大任务气密性｜通信传输｜居中锁定｜安全稳定三、工程流程明确问题 → 制订方案 → 实施方案（制作）→检测测试→迭代改进四、常见故障与改进1.接触不良：加固铜片，校准触点2.结构不稳：底部配重、加装支架3.气密性差：增加密封垫圈五、科学道理：系统由多部分组成，协调配合实现整体功能
