高中物理选择性必修第一册

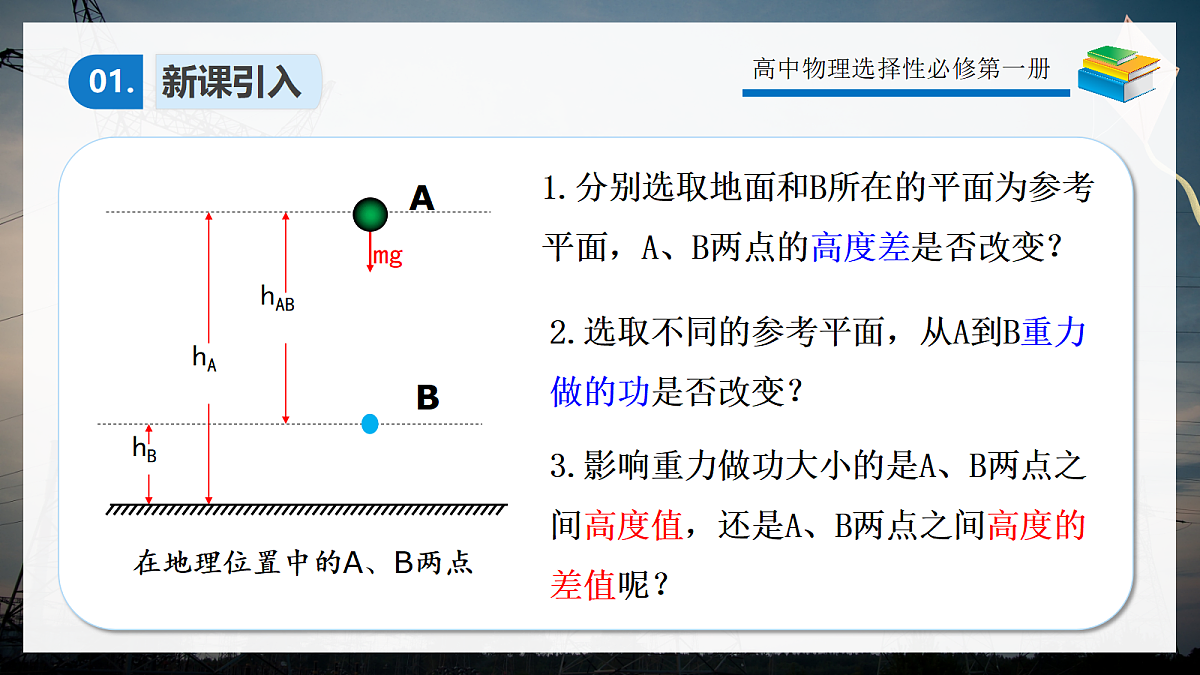

2.选取不同的参考平面，从A到B重力做的功是否改变？
1.分别选取地面和B所在的平面为参考平面，A、B两点的高度差是否改变？
3.影响重力做功大小的是A、B两点之间高度值，还是A、B两点之间高度的差值呢？

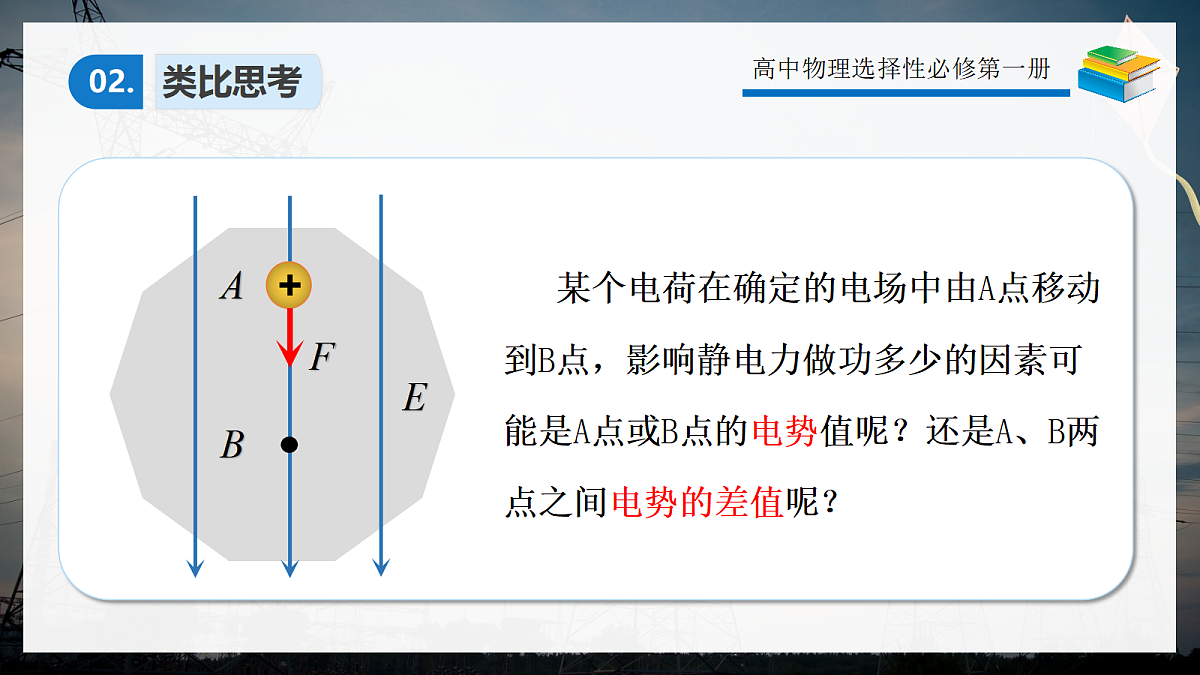

某个电荷在确定的电场中由A点移动到B点，影响静电力做功多少的因素可能是A点或B点的电势值呢？还是A、B两点之间电势的差值呢？

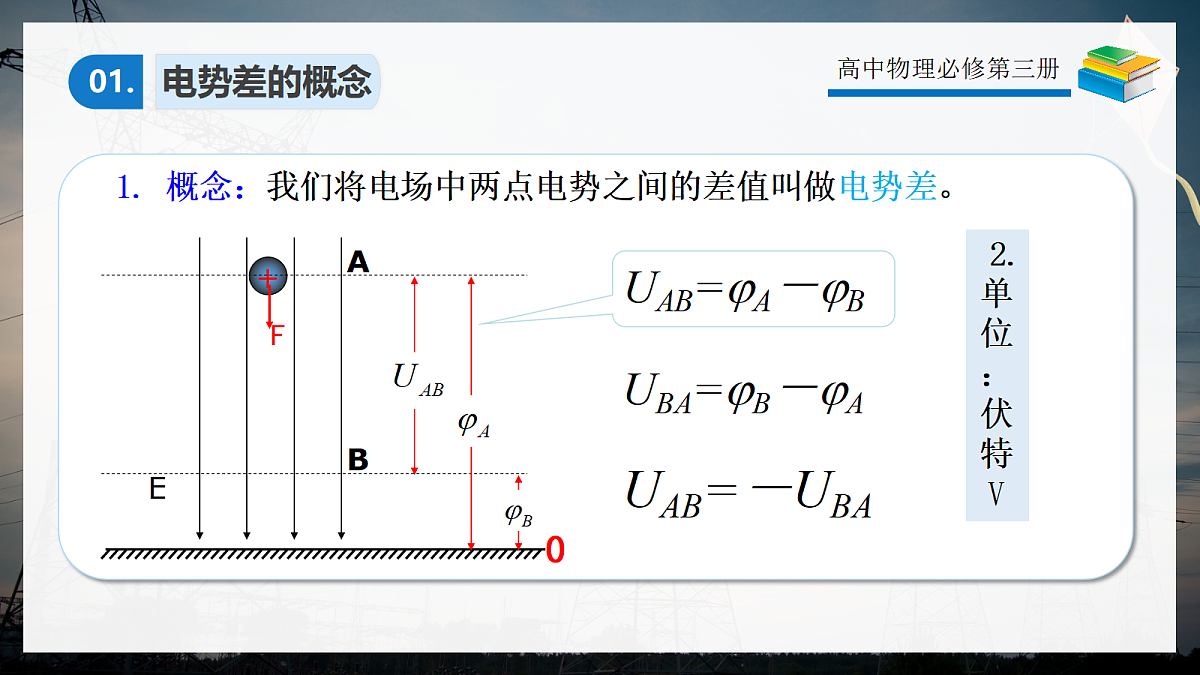

1. 概念：我们将电场中两点电势之间的差值叫做电势差。
2.单位：伏特 V

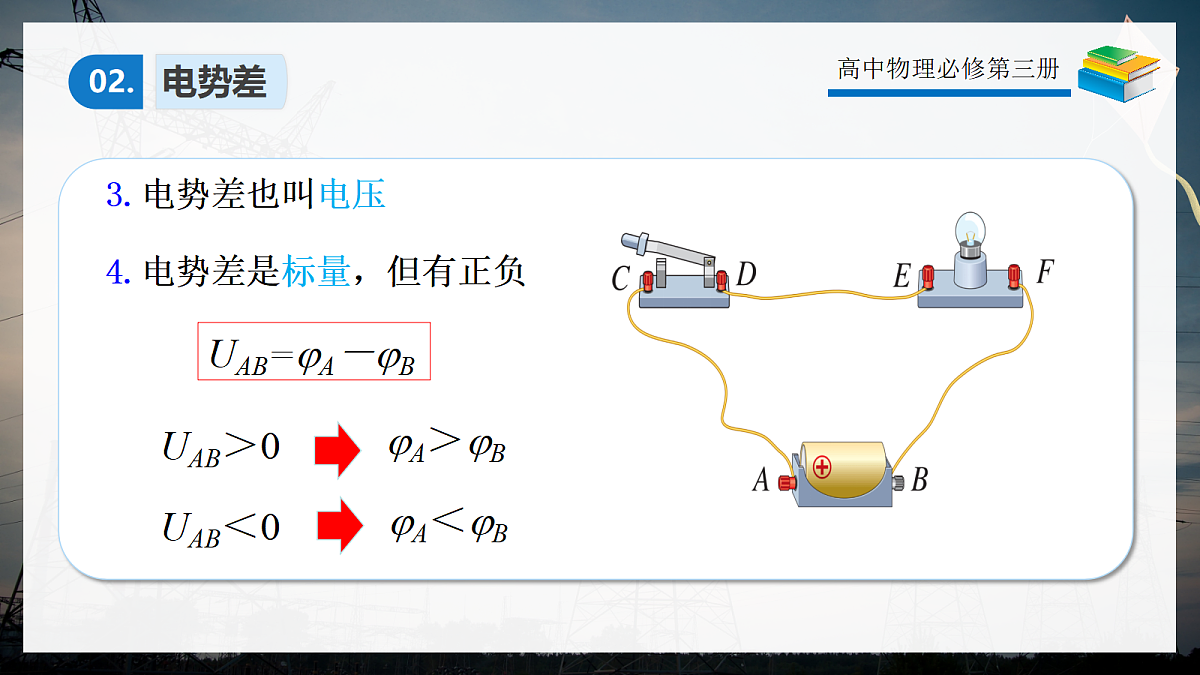

4.电势差是标量，但有正负

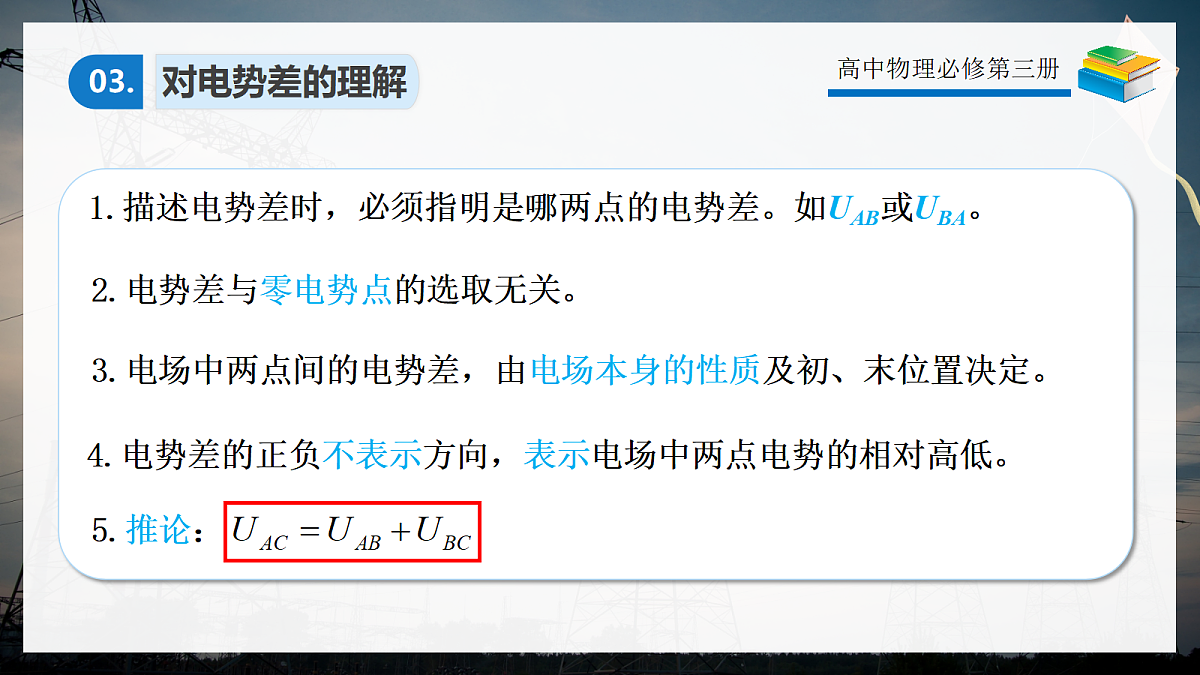

1.描述电势差时，必须指明是哪两点的电势差。如UAB或UBA。
2.电势差与零电势点的选取无关。
3.电场中两点间的电势差，由电场本身的性质及初、末位置决定。
4.电势差的正负不表示方向，表示电场中两点电势的相对高低。
电场中A、B两点间的电势差等于电场力做的功与电荷量q的比值
电荷q从A点移动到B点，求电场力做的功。
静电力做功与电势差的关系
某同学认为A、B两点间电势差由WAB和q的数值决定，你认为他的想法正确吗？请说明理由。
电势差的大小与试探电荷无关，电势差由场源电荷和两点的位置决定。
应用 或 WAB=qUAB：
(1)加下标时: WAB、q、UAB都有正负，计算时都要带正负号。
(2)不加下标：将各物理量均取绝对值代入，然后再由题意分析判断两点间的电势高低关系或电场做功的正负。
静电力做功的四种常用求法
1.功的定义法：W＝ FLcsθ或W＝ qELcsθ 适用匀强电场2.电势差法：WAB＝qUAB3.电势能变化法： WAB＝EPA －EPB4.动能定理：W电+W其他力= ΔEK 注意：方法（2）、（3）、（4）适用于任何电场
【例题】在匀强电场中把2.0 ×10-9C的正电荷从 A点移到B点,静电力做功1.6 ×10-7J。再把这个电荷从 B点移到 C点,静电力做功-4.0 ×10-7J。
（1）A、B、C三点中，哪点电势最高？哪点最低？（2）A、B间， B、C间， A、C间的电势差各是多少？（3）把-1.5 × 10-9C的电荷从A点移到C点，电场力做多少功？（4）根据以上所得结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
【解析】（1）电荷从A移动到B，静电力做正功，所以A点电势比B点高。电荷从B移动到C，静电力做负功，所以C点电势比B点高。 但C、B间电势差的绝对值比A、B间电势差的绝对值大，所以C点电势最高，A点次之，B点电势最低。
（2）A、B间电势差： B、C间电势差： A、C间电势差：
（3）负电荷从A移动到C时，静电力做功
（4）A、B、C三点在电场的示意图可能是：
根据以上例题第（4）问的结果，定性画出了电场分布的示意图，标出了A、B、C三点可能的位置，如图。
“可能”说明还有其他位置符合要求，这些位置在哪里呢？
在匀强电场中把电荷量为2.0×10-9C的点电荷从A点移动到B点，静电力做的功为1.6×10-7J。
设A不动，我们能不能再找出一个位置B′，让点电荷从A移动到B′静电力做的功与点电荷从A移动到B静电力做的功相等，并把B′点标在图中。
WAB′=WAB+ WBB′
如果我们把电势相同的各点连接起来会是什么样呢？
在电场中，电势相同的各点构成的面叫作等势面。
做一做：请根据正点电荷电场线分布，画出等势面。
2.电场线跟等势面垂直，且由高电势指向低电势。
1.在等势面上移动电荷时，静电力不做功。
3.两等势面一定不相交。
4.两个相邻等势面间的电势差是相等的，这样的等势面叫做等差等势面。
5.等差等势面密的地方场强大，等差等势面稀疏的地方场强小。
两点的电势之差，也叫电压。
电场中电势相等的点构成的面。
电场中A、B两点的电势差UAB=10V。将一电荷量q=+2×10-11C的点电荷从A点移到B点，电场力做功为（　　）A．-2×10-10J B．-2×10-12JC．5×10-11J D．2×10-10J
从A点移到B点，电场力做功为WAB=UABq=10×2×10-11J=2×10-10J故选D。
在生产和科学实验的许多领域，常常需要通过控制电极的形状和电势来调整控制电场。如图所示，两平行金属极板K、G正对放置，在极板G中央挖一圆孔，两极板间加电压，K极电势较高，等势面分布如图所示。从K极中心处发射有一定宽度的平行于中心轴（x轴）的电子束，不考虑电子的重力及电子间的相互作用力。下列说法正确的是（　　）A．极板G上圆孔右侧的电场线向中心轴会聚B．电子通过圆孔前后的一小段时间内加速度不断增大C．对会聚到F点的电子，从发射到会聚，电场力做功相同D．沿着中轴线运动的电子一直做匀变速直线运动
A．电场线与等势面垂直，可知极板G上圆孔右侧的电场线向两侧发散，A错误；B．根据电场线与等势面的关系可知，等势面密集的地方，电场线也密集，所以电子通过圆孔前后的一小段时间内电场线变稀疏，电场强度减小，电子所受电场力减小，加速度减小，B错误；C．电场力做功与路径无关只与初末位置的电势差有关，由于电子均从K板射出，汇聚到F点，则电势差相同，电场力做功相同，C正确；D．沿着中轴线等势面先等间距后变稀疏，所以电场强度先不变后变小，电子所受电场力先不变后变小，加速度先不变后变小，电子先做匀变速直线运动，后加速度改变，做变加速直线运动，D错误。故选C。
