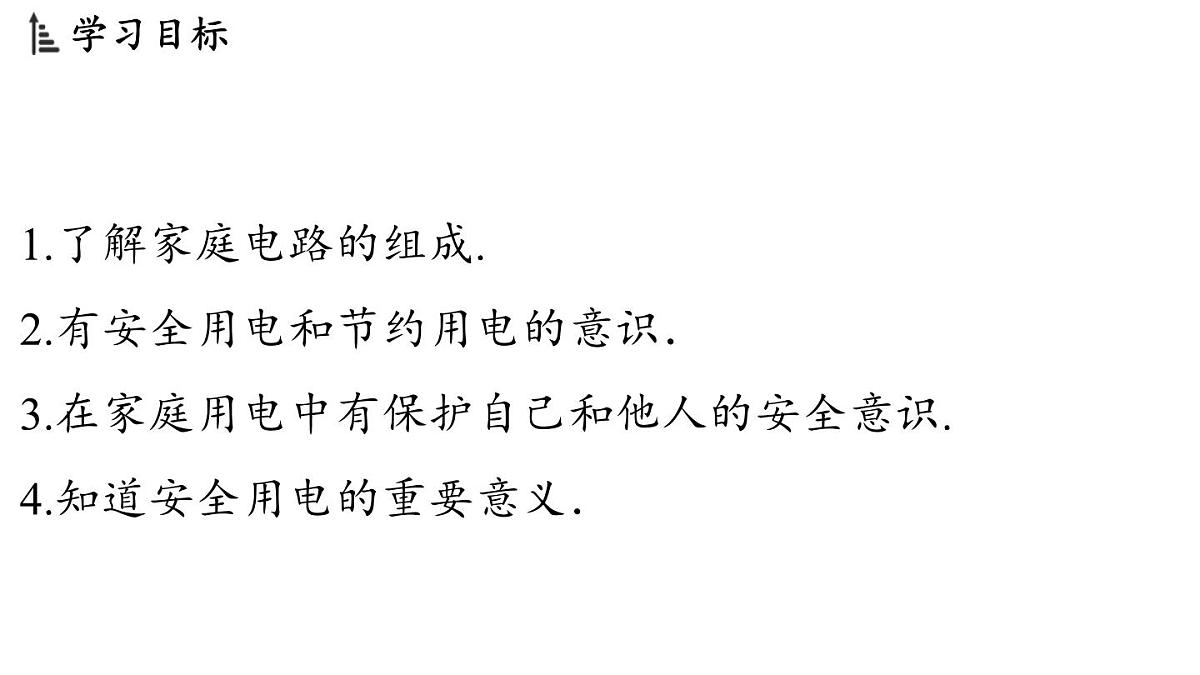

1.了解家庭电路的组成.2.有安全用电和节约用电的意识．3.在家庭用电中有保护自己和他人的安全意识.4.知道安全用电的重要意义．

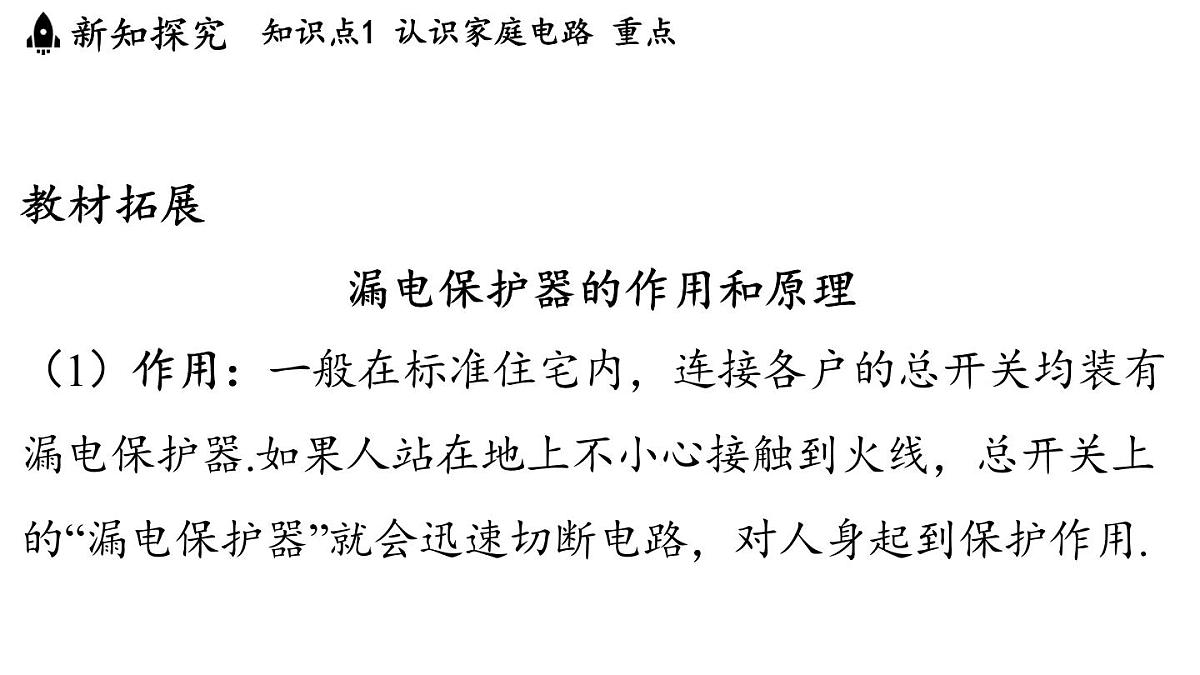

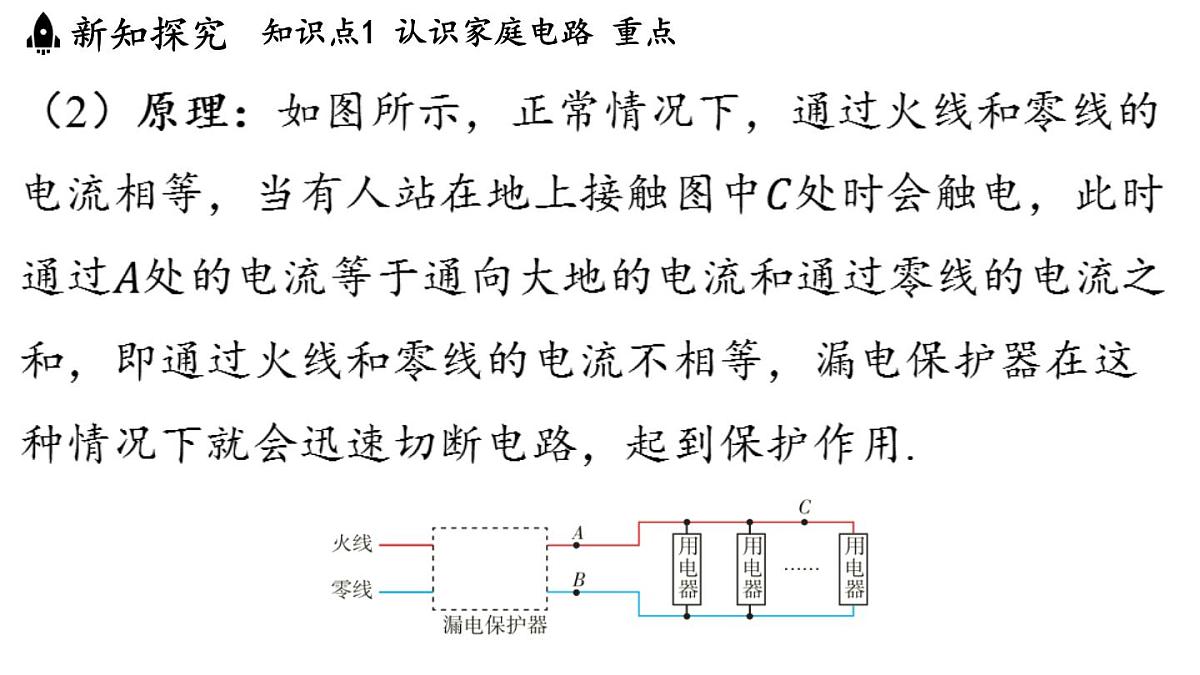

教材拓展漏电保护器的作用和原理（1）作用：一般在标准住宅内，连接各户的总开关均装有漏电保护器.如果人站在地上不小心接触到火线，总开关上的“漏电保护器”就会迅速切断电路，对人身起到保护作用.
特别提醒空气开关与漏电保护器的区别1.空气开关是当电路中电流过大时，将电路断开，起到保护电路的作用.动作电流是安级的.2.漏电保护器是当火线与零线中的电流出现一定的差异时，切断电路，起到保护人的作用.动作电流是毫安级的.
2.三孔插座和三脚插头
教材拓展三脚插头中接地脚较长的好处三脚插头接地脚长一些，能在插入插座时，使接地脚先接触插座内的保护接地线，这样先形成接地保护，后接通电源；在拔出插头时，导电脚先与电源插座内的导电端分开，接地脚后分开，这样即使家用电器因绝缘层损坏而漏电，人也不会触电.
3.测电笔（又名试电笔）
（2）在日常生活中，有时会遇到测电笔接触零线氖管也发光的情况，原因可能是进户零线断路，用电器不能工作，此时室内线路处于带电状态，检测零线时相当于通过用电器间接与火线连接.
典例1 （衡阳中考）学习了家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是( )
1.触电：指一定大小的电流通过人体所引起的伤害事故.当通过人体的电流达到一定值，就会发生触电事故.
（1）人体对不同电流的反应
（3）低压触电：家庭电路中的触电事故,都是人体直接或间接接触火线引起的.
2.安装家庭电路时应注意的事项（1）电能表、总开关（含保险装置）的安装顺序不能颠倒，单独的保险装置要串联接在火线上.（2）家庭电路中的插座、用电器等并联接在电路中.（3）用电器与开关串联，且开关要接在火线和用电器之间（开关断开后用电器不带电可防触电）.
（4）两孔插座，接线规则是“左零右火”；三孔插座，接线规则是“左零右火上接地”.（5）螺口灯泡的螺旋接零线（可预防换灯泡时碰到螺旋触电）,尾部中心金属片接火线.
3.安全用电（1）如图所示的情况,在实际生活中,一定要注意避免.
在整个救护过程中，必须随时注意自身安全，防止自身触电.
典例2 （ 湖北中考 ）下列做法符合安全用电原则的是 ( )
A.电水壶紧靠插线板烧水B.更换灯泡前先断开电路C.在电暖器上烘烤衣物D.插座上的插头长期不拔
