初中化学沪教版（2024）九年级上册（2024）跨学科实践活动1 制作简易供氧器授课课件ppt

这是一份初中化学沪教版（2024）九年级上册（2024）跨学科实践活动1 制作简易供氧器授课课件ppt，共17页。PPT课件主要包含了课程目录，活动背景与学习目标，氧气的性质回顾，物理性质，化学性质，制氧机工作原理分析，制氧速率控制原理，两类制氧机优缺点对比，简易供氧器设计任务，供氧器设计评价维度等内容，欢迎下载使用。
跨学科实践活动：制作简易供氧器
回顾氧气的物理化学性质与主要用途，了解便携式制氧机与氧烛两类制氧设备的基本工作原理
设计简易供氧器结构示意图，从制氧效果、装置外观、材料成本、使用便捷四个维度进行评价与改进
撰写完整的使用说明书，包含装置介绍、结构与工作原理、使用方式及注意事项等核心内容
BACKGROUND & OBJECTIVES

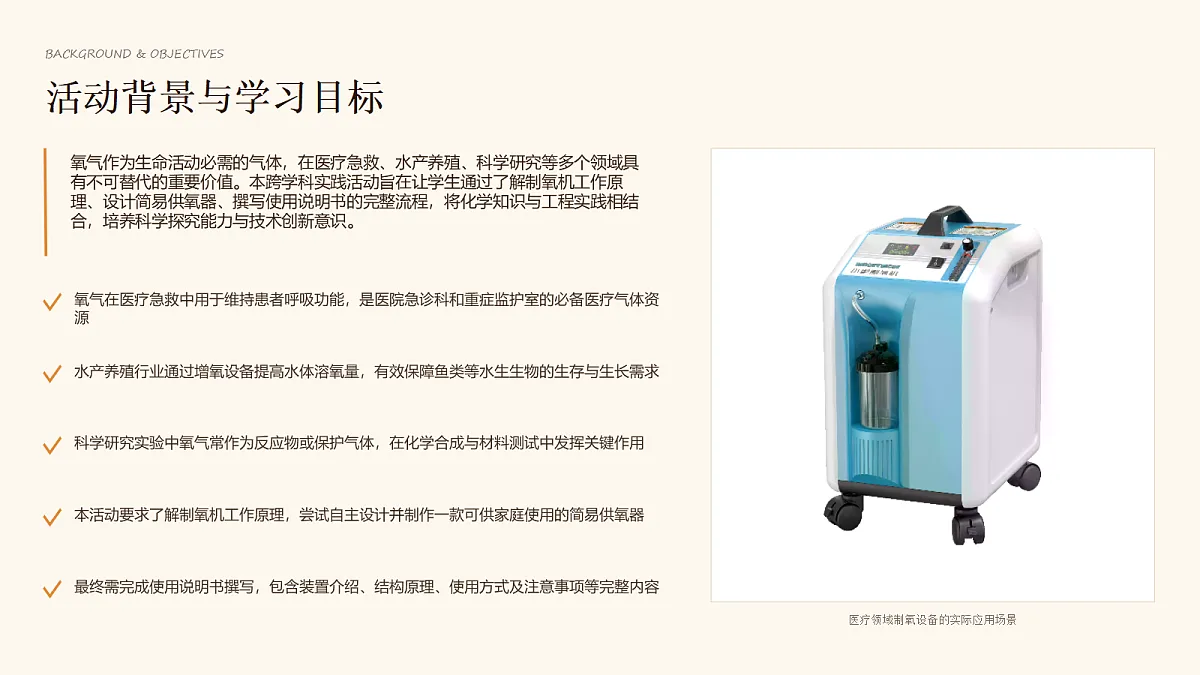

氧气作为生命活动必需的气体，在医疗急救、水产养殖、科学研究等多个领域具有不可替代的重要价值。本跨学科实践活动旨在让学生通过了解制氧机工作原理、设计简易供氧器、撰写使用说明书的完整流程，将化学知识与工程实践相结合，培养科学探究能力与技术创新意识。
氧气在医疗急救中用于维持患者呼吸功能，是医院急诊科和重症监护室的必备医疗气体资源
水产养殖行业通过增氧设备提高水体溶氧量，有效保障鱼类等水生生物的生存与生长需求
科学研究实验中氧气常作为反应物或保护气体，在化学合成与材料测试中发挥关键作用
本活动要求了解制氧机工作原理，尝试自主设计并制作一款可供家庭使用的简易供氧器
最终需完成使用说明书撰写，包含装置介绍、结构原理、使用方式及注意事项等完整内容
医疗领域制氧设备的实际应用场景
初中化学 · 核心知识点

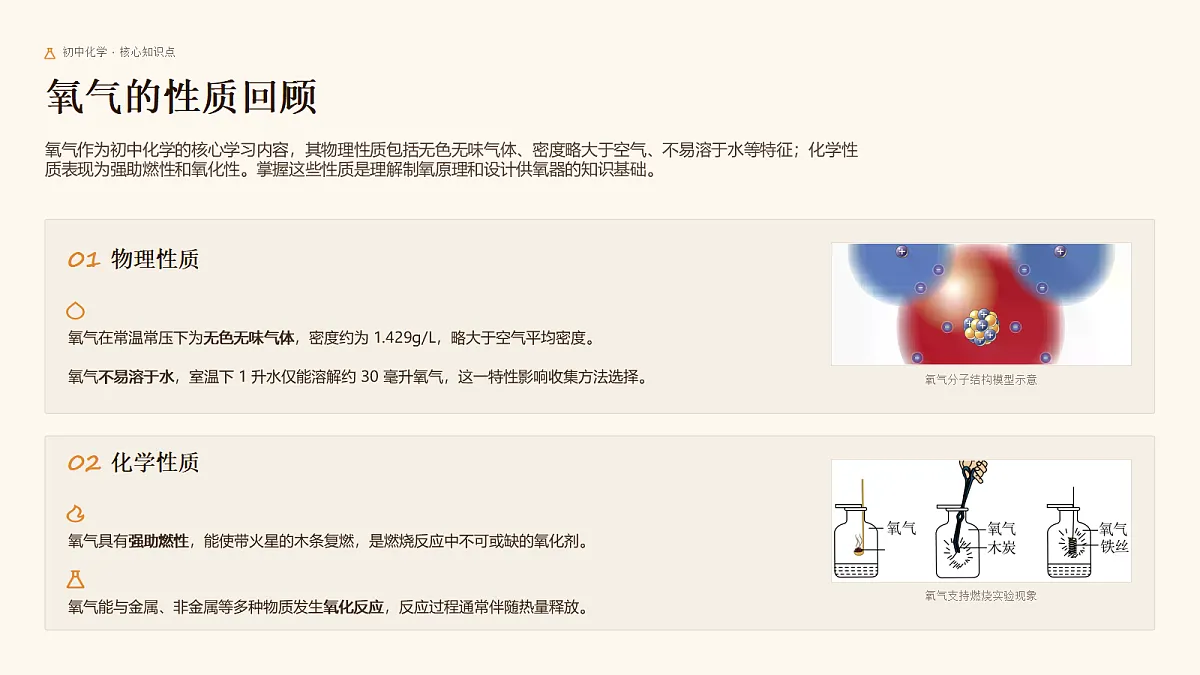

氧气作为初中化学的核心学习内容，其物理性质包括无色无味气体、密度略大于空气、不易溶于水等特征；化学性质表现为强助燃性和氧化性。掌握这些性质是理解制氧原理和设计供氧器的知识基础。
氧气在常温常压下为无色无味气体，密度约为 1.429g/L，略大于空气平均密度。
氧气不易溶于水，室温下 1 升水仅能溶解约 30 毫升氧气，这一特性影响收集方法选择。
氧气具有强助燃性，能使带火星的木条复燃，是燃烧反应中不可或缺的氧化剂。
氧气能与金属、非金属等多种物质发生氧化反应，反应过程通常伴随热量释放。
PRINCIPLE ANALYSIS

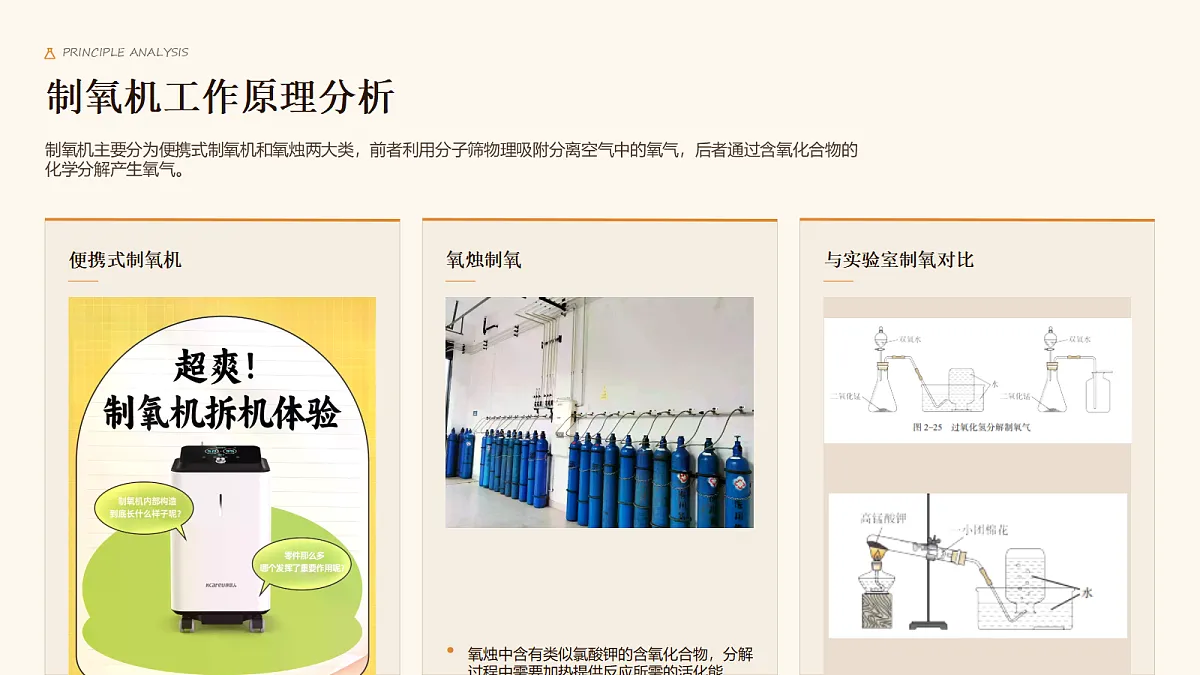

制氧机主要分为便携式制氧机和氧烛两大类，前者利用分子筛物理吸附分离空气中的氧气，后者通过含氧化合物的化学分解产生氧气。
氧烛中含有类似氯酸钾的含氧化合物，分解过程中需要加热提供反应所需的活化能

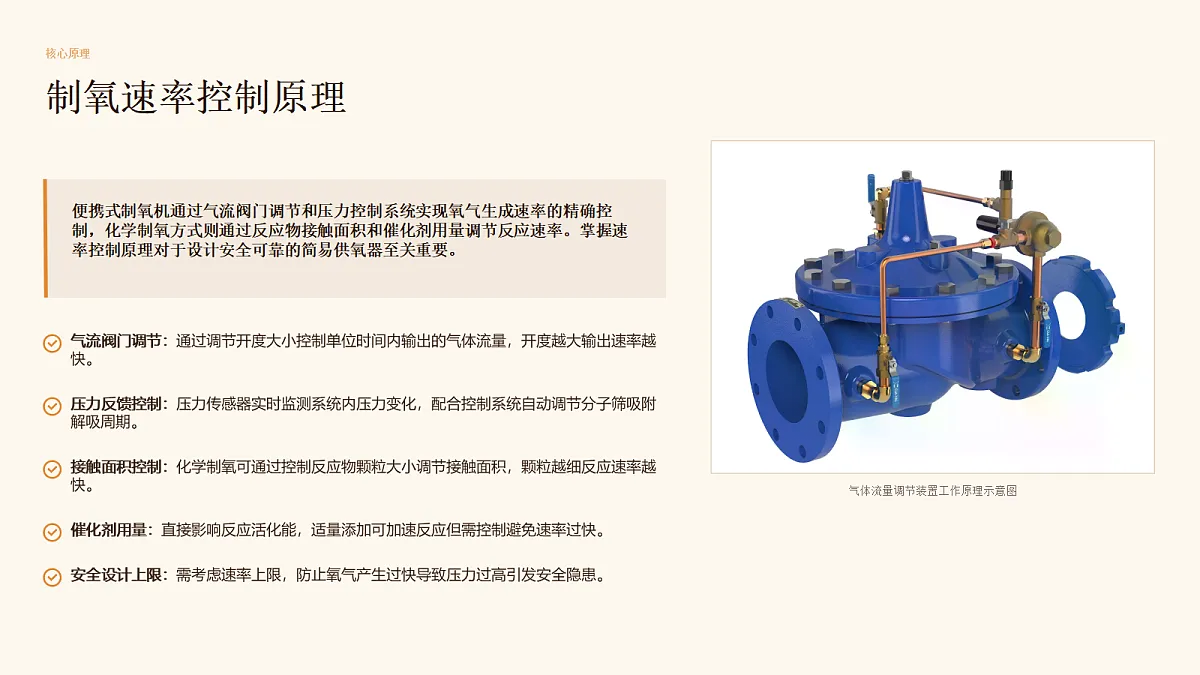

便携式制氧机通过气流阀门调节和压力控制系统实现氧气生成速率的精确控制，化学制氧方式则通过反应物接触面积和催化剂用量调节反应速率。掌握速率控制原理对于设计安全可靠的简易供氧器至关重要。
气流阀门调节：通过调节开度大小控制单位时间内输出的气体流量，开度越大输出速率越快。
压力反馈控制：压力传感器实时监测系统内压力变化，配合控制系统自动调节分子筛吸附解吸周期。
接触面积控制：化学制氧可通过控制反应物颗粒大小调节接触面积，颗粒越细反应速率越快。
催化剂用量：直接影响反应活化能，适量添加可加速反应但需控制避免速率过快。
安全设计上限：需考虑速率上限，防止氧气产生过快导致压力过高引发安全隐患。
气体流量调节装置工作原理示意图
COMPARISON ANALYSIS

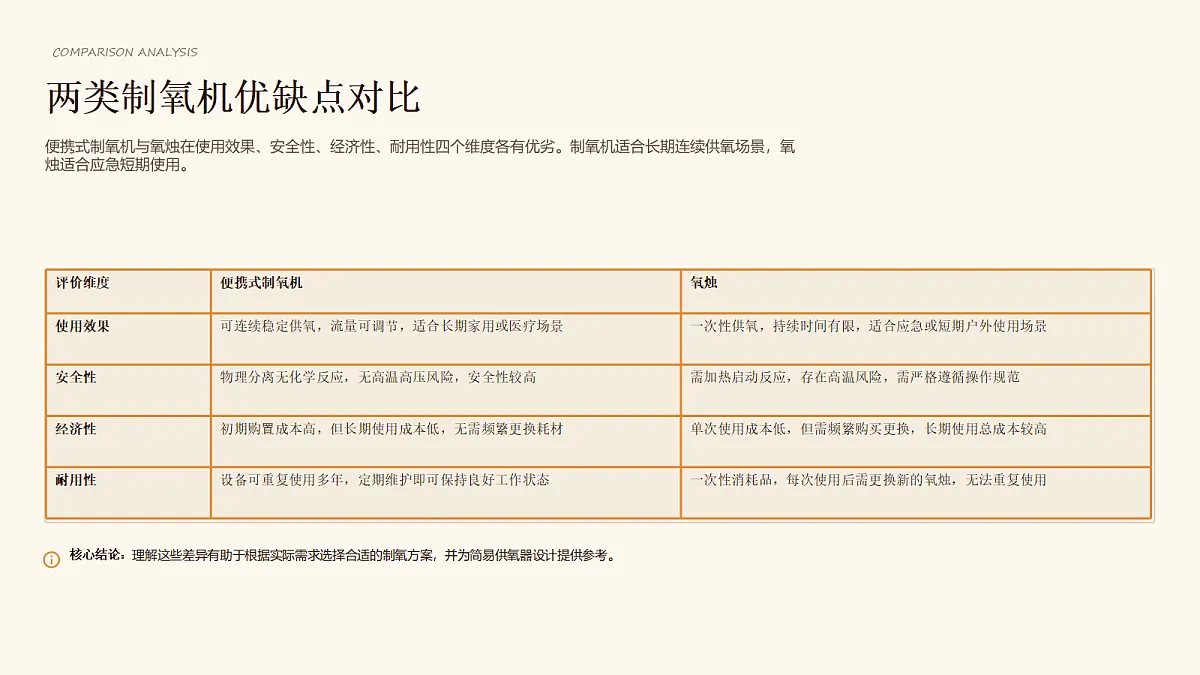

便携式制氧机与氧烛在使用效果、安全性、经济性、耐用性四个维度各有优劣。制氧机适合长期连续供氧场景，氧烛适合应急短期使用。
核心结论：理解这些差异有助于根据实际需求选择合适的制氧方案，并为简易供氧器设计提供参考。

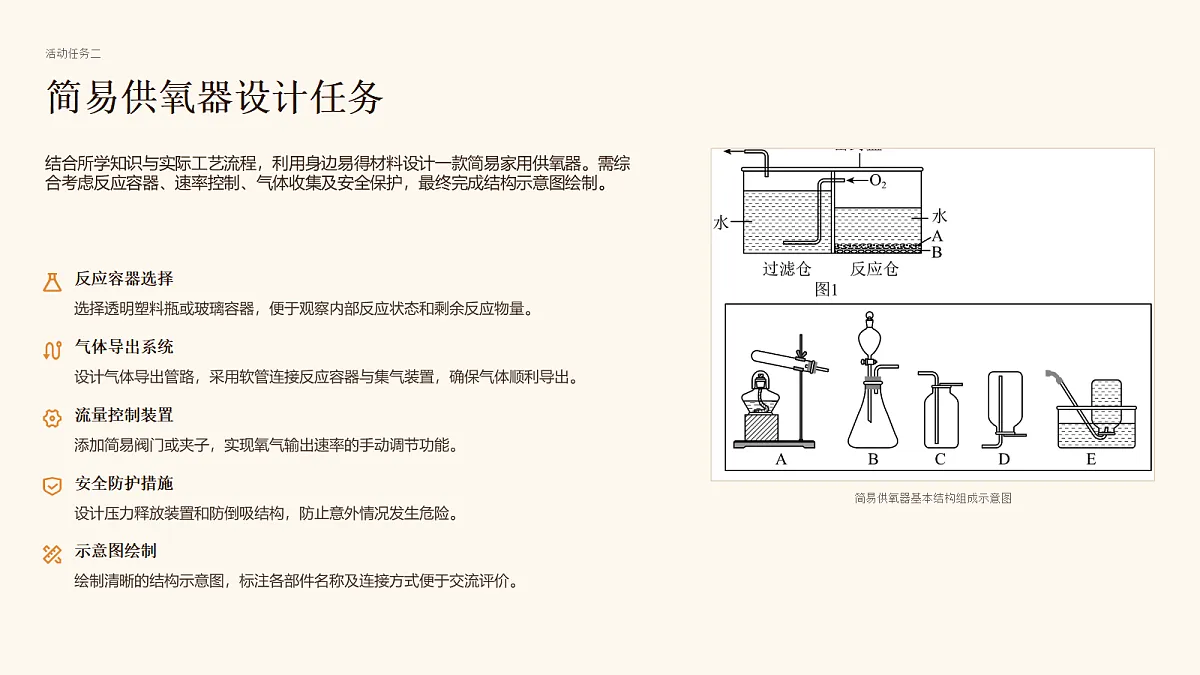

结合所学知识与实际工艺流程，利用身边易得材料设计一款简易家用供氧器。需综合考虑反应容器、速率控制、气体收集及安全保护，最终完成结构示意图绘制。
选择透明塑料瓶或玻璃容器，便于观察内部反应状态和剩余反应物量。
设计气体导出管路，采用软管连接反应容器与集气装置，确保气体顺利导出。
添加简易阀门或夹子，实现氧气输出速率的手动调节功能。
设计压力释放装置和防倒吸结构，防止意外情况发生危险。
绘制清晰的结构示意图，标注各部件名称及连接方式便于交流评价。
简易供氧器基本结构组成示意图
Evaluatin Criteria
简易供氧器的评价需从制氧效果、装置外观、材料成本、使用便捷四个维度进行综合考量。通过小组互评发现不足，促进方案优化。
评估单位时间内氧气产量是否满足预期使用需求，产量过低则实用性不足。
检测产生气体的纯度，确保主要为氧气而非其他杂质气体影响使用效果。
考察整体结构设计是否合理，各部件连接是否稳固，外观是否整洁美观。
评估尺寸比例是否协调，是否便于存放和携带，符合家用设备的基本要求。
统计所用材料的总成本，评估是否经济实惠，适合普通家庭承担购买费用。
考察材料是否易于获取，是否可替代，避免使用稀缺或管制材料增加难度。
评估操作流程是否简单易懂，普通用户无需专业培训即可独立完成操作。
考察维护保养是否方便，耗材更换是否便捷，长期使用是否稳定可靠。
Evaluatin Guide
评价表格是小组互评的重要工具，包含组别、制氧效果、装置外观、材料成本、使用便捷五个栏目。填写时需用简洁明确的语言描述各维度表现，避免模糊评价，并在评价基础上提出具体可行的改进建议。
填写被评价小组的编号或名称，便于对应各组的供氧器设计方案。
记录氧气产量、纯度等关键指标，用具体描述代替简单的好坏判断。
评价结构合理性、美观度、尺寸比例等视觉和功能性外观特征。
说明总成本估算及材料获取难度，评估经济性和可推广性。
描述操作流程复杂度和维护便利性，关注用户体验和实用性。
图：评价表格填写示例与格式要求
DESIGN STANDARD
供氧器结构示意图绘制规范
结构示意图是设计方案的可视化表达，需要清晰展示各部件的位置关系和连接方式。规范绘图包括使用标准图例、标注关键部件、指示气体流向、注明尺寸比例等要素，确保设计意图能够准确传达。
线条清晰连续：勾勒各部件轮廓，避免断线或模糊线条影响结构识别。
明确气体流向：用箭头标示从反应容器经导气管到集气装置的完整路径。
关键部件标注：标注反应瓶、导管、阀门、集气瓶等核心组件的名称和功能。
尺寸比例说明：必要时标注关键部位的长度、直径等尺寸数据便于制作。
图例辅助说明：在图旁添加图例，解释特殊符号或简化表示方法，提高可读性。
图 1. 标准实验装置结构示意图示例展示气体流向与关键组件连接
DOCUMENTATION GUIDE
使用说明书是产品与用户沟通的重要文档，需包含装置介绍、结构与工作原理、使用方式、使用注意事项等核心内容。撰写时应使用简洁明了的语言，避免专业术语堆砌，确保普通用户能够理解并安全正确地使用简易供氧器。
说明设备的基本功能和适用场景，如家庭应急供氧、户外便携供氧等具体用途。
简述设备的主要特点和优势，让用户快速了解产品的核心价值和使用意义。
描述各部件的名称、位置和功能，配合结构示意图帮助用户理解整体构造。
解释氧气产生的化学反应或物理过程，用通俗语言说明工作原理便于理解。
按步骤说明操作流程，从准备工作到启动运行再到停止使用的完整过程。
标注关键操作要点和注意事项，如阀门开启顺序、流量调节方法等细节。
列出安全警示内容，包括禁止事项、危险提示、应急处理方法等关键信息。
说明维护保养要求，如定期更换耗材、清洁方法、存放条件等长期使用建议。
SAFETY FIRST
制氧实验涉及化学反应和气体产生，存在多种潜在安全风险。必须严格遵守安全操作规范，确保实践活动在安全可控的环境下进行，培养学生良好的实验室安全意识。
反应过程可能产生热量，操作时避免直接接触反应容器，防止烫伤皮肤造成意外伤害。
氧气具有强助燃性，实验区域必须远离明火和易燃物品，防止发生火灾危险事故。
密闭容器内气体产生可能导致压力升高，需设计压力释放装置防止容器爆裂伤人。
部分反应物具有腐蚀性或刺激性，操作时需佩戴手套和护目镜等个人防护用具。
实验前准备好应急处理方案，包括灭火器、洗眼器、急救包等必要的安全设备。
标准实验室个人防护装备 (PPE) 展示
MATERIAL SELECTION
材料选择直接影响供氧器的安全性、成本和实用性。核心部件需根据耐温性、密封性、柔韧性等性能要求做出合理决策。
轻便不易碎且成本低，但耐温性较差，适合低温反应场景使用。建议选用食品级材质以确保安全。
耐温性好且化学稳定性高，但重量大易碎，需谨慎 操作。适用于高温反应环境。
无毒无味且柔韧性好，适合气体输送，但需注意管径匹配问题。性价比高，适合一次性使用场景。
耐温范围广且化学稳定性好，成本稍高但长期使用性能更稳定可靠。可反复清洗消毒。
密封性好且易于加工，可打孔安装导管，是常用的连接密封材料。弹性恢复能力强，反复使用不易变形。
安装方便且密封可靠，成本较高但适合需要频繁拆卸的场景。即插即用设计大幅提升操作效率。
小组交流是活动的重要环节，通过展示设计方案、接受同伴评价、收集改进建议，学生可以相互学习、发现不足、优化设计。
每组选派代表上台展示设计方案，配合结构示意图讲解设计思路和核心特点。
其他小组认真聆听记录，从四个评价维度提出具体问题和建设性改进建议。
展示结束后进行问答互动，设计组回答疑问并记录有价值的反馈意见。
根据交流结果修改完善设计方案，优化不足之处形成最终版本的设计图纸。
完成实物制作后再次测试验证，确保改进后的设计在实际使用中表现良好。
本次跨学科实践活动完成了从知识学习到实践应用的完整闭环，学生通过了解制氧原理、设计供氧器、评价改进、撰写说明书等环节，综合运用了化学知识、工程思维、设计能力和文档写作技能。
知识掌握：掌握了氧气性质和制氧原理的核心知识，理解了便携式制氧机与氧烛的工作差异。
工程设计：完成了从概念设计到结构示意图绘制的完整设计流程，锻炼了工程制图能力。
批判思维：通过多维度评价和小组互评，培养了批判性思维和客观评价他人作品的能力。
技术写作：撰写使用说明书锻炼了技术文档写作能力，学会从用户角度思考产品使用说明。
跨学科融合：整个活动体现了跨学科融合特点，将化学、物理、工程、设计等多领域知识综合运用。
学生科学实践活动成果汇报场景
