1.通过与水流类比了解电流的概念，知道电流的单位.
2.知道正确使用电流表的规则. 3.学会正确使用电流表测量电路中的电流.

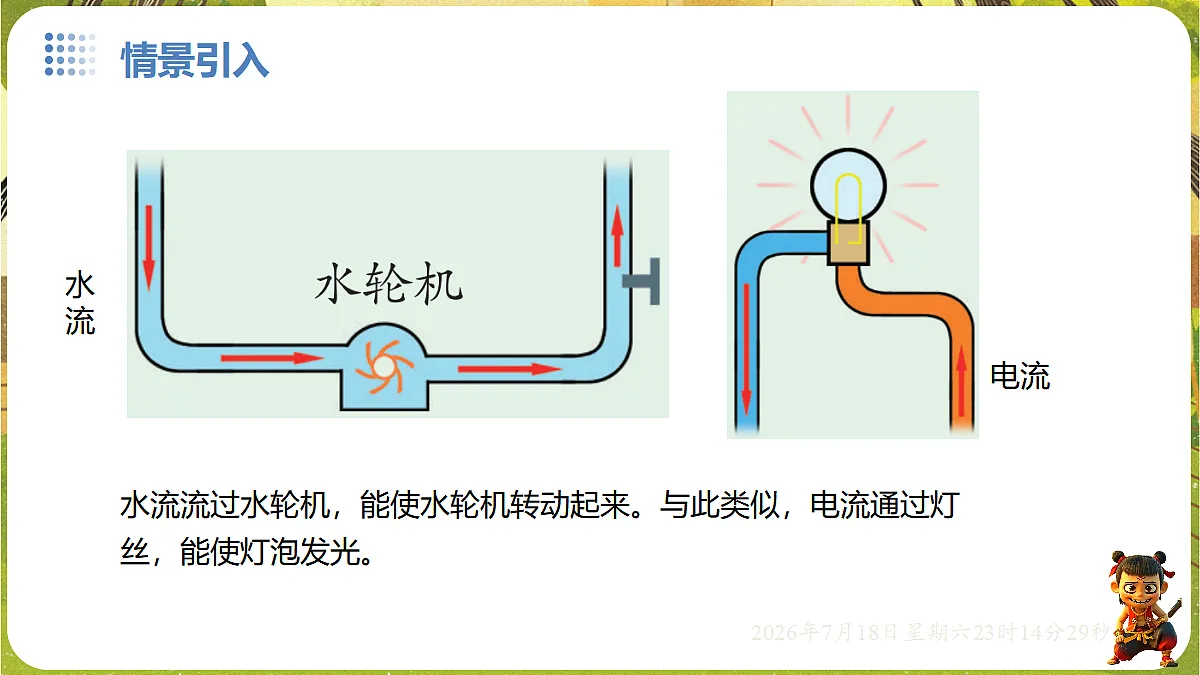

水流流过水轮机，能使水轮机转动起来。与此类似，电流通过灯丝，能使灯泡发光。

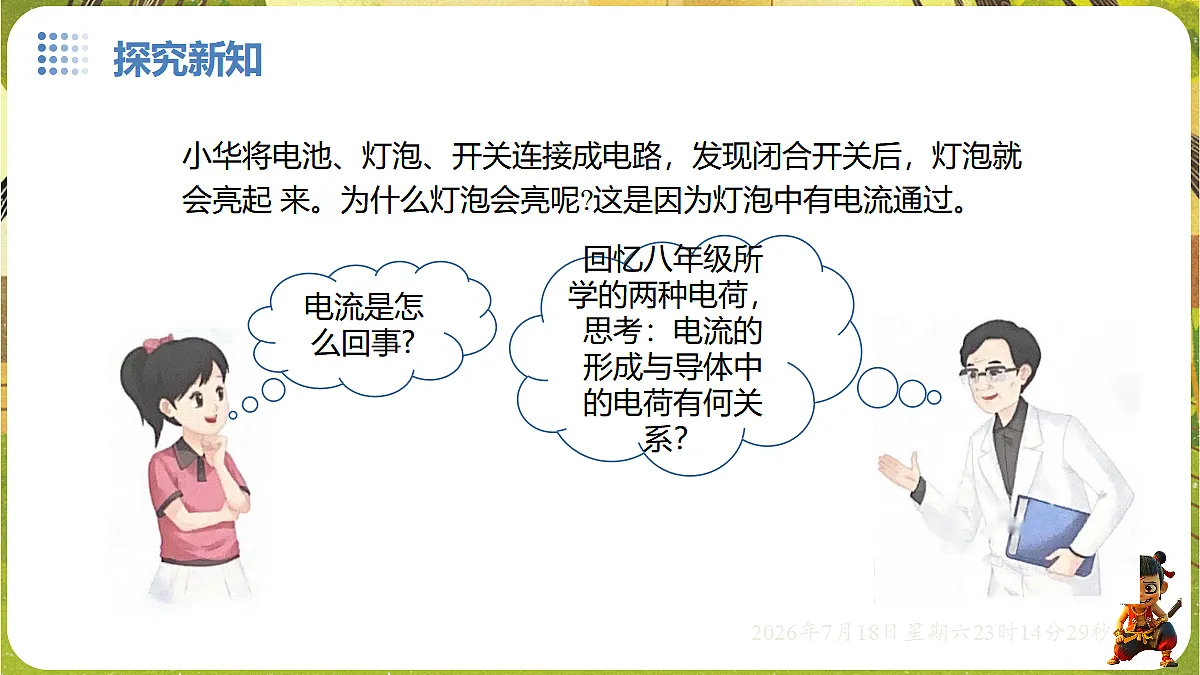

小华将电池、灯泡、开关连接成电路，发现闭合开关后，灯泡就会亮起 来。为什么灯泡会亮呢?这是因为灯泡中有电流通过。
回忆八年级所学的两种电荷，思考：电流的形成与导体中的电荷有何关系？

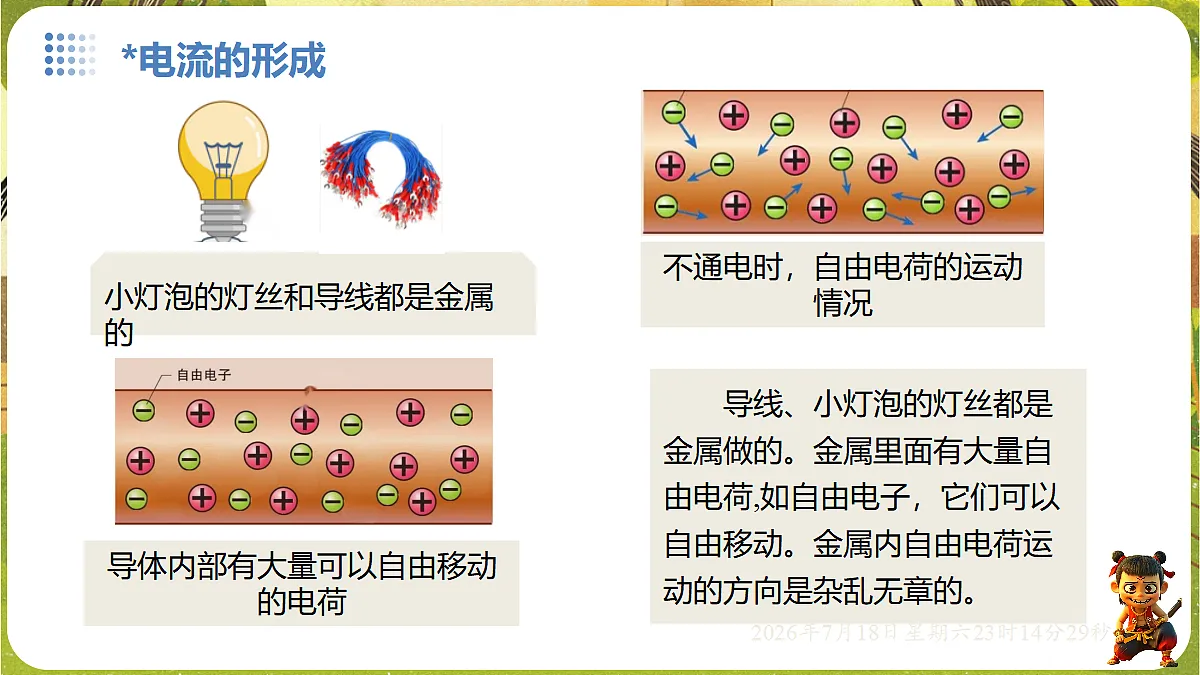

导线、小灯泡的灯丝都是金属做的。金属里面有大量自由电荷,如自由电子，它们可以自由移动。金属内自由电荷运动的方向是杂乱无章的。

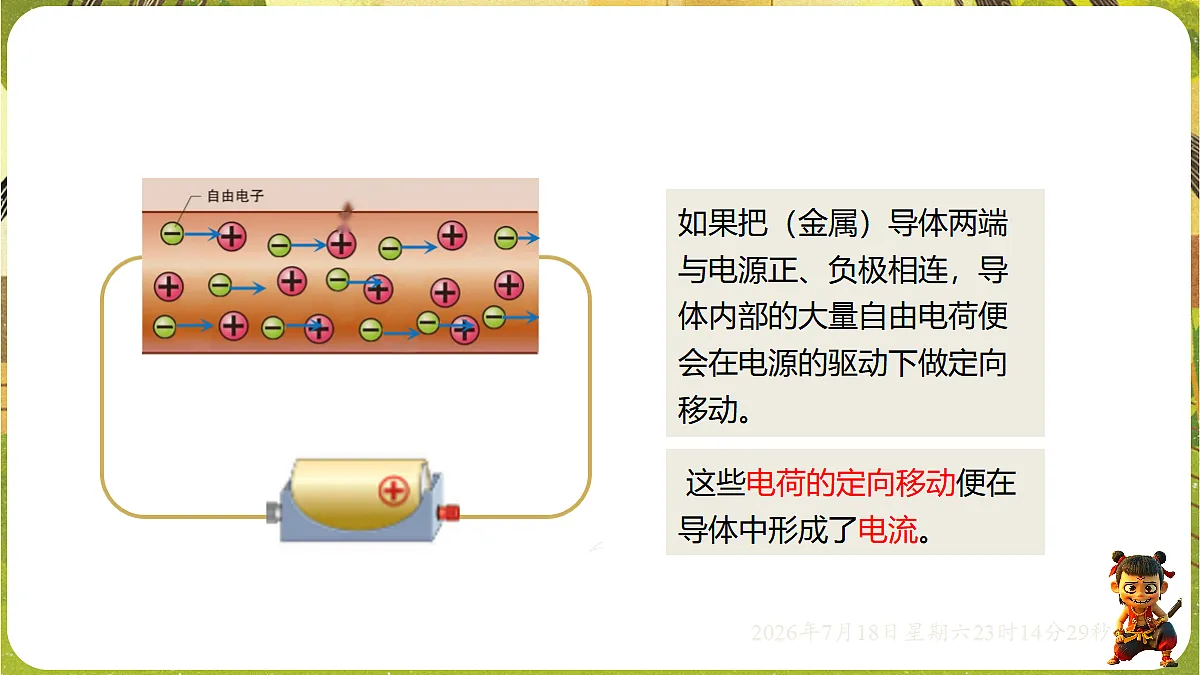

如果把（金属）导体两端与电源正、负极相连，导体内部的大量自由电荷便会在电源的驱动下做定向移动。
这些电荷的定向移动便在导体中形成了电流。

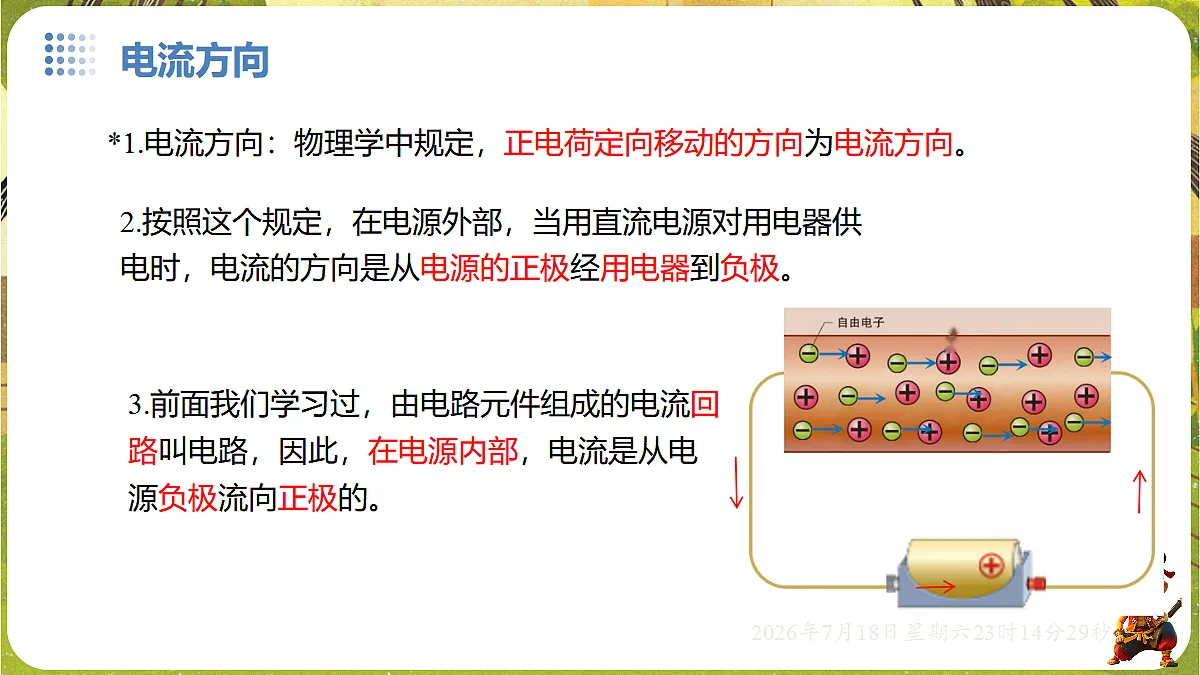

*1.电流方向：物理学中规定，正电荷定向移动的方向为电流方向。
2.按照这个规定，在电源外部，当用直流电源对用电器供电时，电流的方向是从电源的正极经用电器到负极。
3.前面我们学习过，由电路元件组成的电流回路叫电路，因此，在电源内部，电流是从电源负极流向正极的。

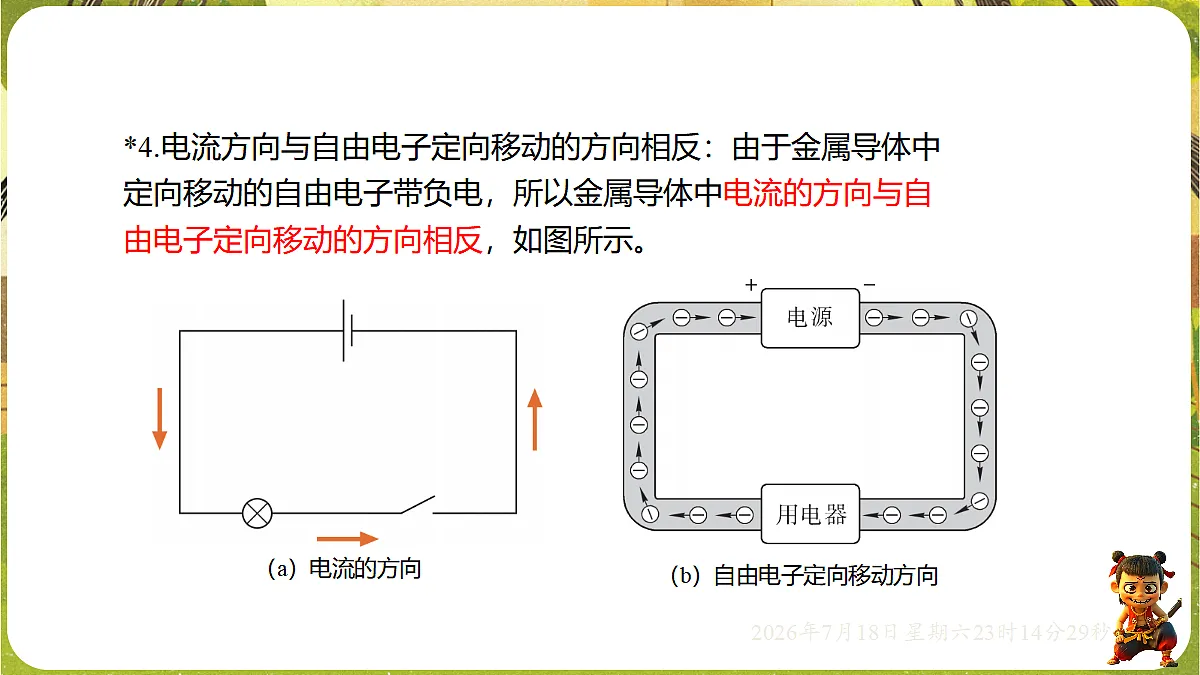

*4.电流方向与自由电子定向移动的方向相反：由于金属导体中定向移动的自由电子带负电，所以金属导体中电流的方向与自由电子定向移动的方向相反，如图所示。
1.电流：物理学中，用电流强度表示电流的大小，通常简称电流，用字母I表示。2.电流的单位：在国际单位制中，电流的单位是安培，简称安，符号为A。这是为了纪念安培对电磁学研究的贡献而命名的 。电流的常用单位还有毫安(mA) 和微安(μA)。 电流单位的换算关系是1A=1000mA1mA=1000μA
如图13-21所示 ，不同用电器工作时的电流有大有小。 即使是同一个用电器，由于工作状态不同 ， 电流大小也可能不同 。
2. ［2024·海安期中］下列用电器正常工作时，可以用实验室中的学生电流表测出电流大小的是( )
3. 关于电流表的使用，下列说法正确的是( )
A. 使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零B. 电流表要并联在被测电路中C. 当电路中的电流无法估计时，要用试触的方法来选定合适的量程D. 可以不经过用电器把电流表接线柱接到电源的两极上
电路中的电流可以用电流表测量，在电路图中，电流表用符号 表示。如图是实验室常用的电流表。
有三个接线柱，两个量程
①. 使用“-”与“0.6”接线柱时
量程为：0～0.6 A分度值：0.02A
②. 使用“-”与“3”接线柱时
量程为：0～3 A分度值：0.1A
接 “-”“0.6”时，量程0~0.6A，每大格0.2A，每小格0.02A；接 “-”“3”时，量程0~3A，每大格1A，每小格0.1A
1. 实验室常用电流表有几个接线柱？几个量程？每个量程的分度值是多少？
2. 如何选择电流表的量程？
使用电流表的注意事项1.使用前应先检查指针是否指零，若有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。2.必须把电流表串联在待测电路中， 使电流从标有“0.6”或“3”的接线柱流入电流表，从标有“-”的接线柱流出。3.被测电流的大小不能超过电流表的量程。测量电流时，一般先试用大量程，若电流表示数在小量程范围内，则应改用小量程，使测量结果更为精确。4.绝不允许把电流表直接连接到电源的两极(如右图所示)。
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
1. 实验器材如图所示 ， 请在虚线框中画出用电流表测量灯泡电流的电路图 。2.根据画出的电路图连接电路，正确选择电流表的量程。3. 闭合开关，记录电流表的示数。
电流表接入电路前，应选择合适的量程。电流表在电路中的正确接法如图所示，连接时应将电流表串联在被测电路中，且使电流从红色（或 “+ ”）接线柱流入，从黑色（或“-”）接线柱流出。
①确定量程：看接线柱。“0.6，-”表示满偏电流为0.6A，量程为0~0.6A；“3，-”表示满偏电流为3A，量程为0~3A。②确定分度值：看小格。根据量程判断一大格和一小格大小，求出分度值。③读数：a．当指针稳定后读数，防止左右摆动。b．正视示数，视线与刻度垂直。c．
1．电流表的示数如图所示，此时电流为         A。
2．如图所示的电流表，由图可知，当选大量程时，指针所指的电流为         A，选小量程时，指针所指的电流为         A。
指出下图中电流表的连接错误。
（a），电流表正负极接反； （b），电流表直接连在电源的两极； （c），电流表没有串接在被测电路中。
A. B. C. D.
5. ［2024·徐州铜山区月考］如图所示电路，开关闭合后，下列对电路状况的判断正确的是( )
A. 小灯泡正常发光B. 电流表正常工作C. 电流表指针指向零刻度线左侧D. 电流表指针指向最大刻度线右侧
【点拨】当开关闭合后，灯泡被短路，不能工作即灯泡不发光；电流表并联在电路中，会造成电源短路，电路中的电流过大，电流表指针指向最大刻度线右侧。
电流表在电路中相当于导线，测量通过用电器的电流时，应与用电器串联。若电流表与用电器并联，用电器将被短路，电流不通过用电器。
7. 请在下列横线上填上合适的单位或数值：
8.使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表______（填“较大”或“较小”）的
9.请根据如图所示的实物图，在方框内画出对应的电路图。
11. 如图所示的电路中，闭合开关时，下列说法正确的是( )
12. 如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误。下列操作及说法正确的是( )
