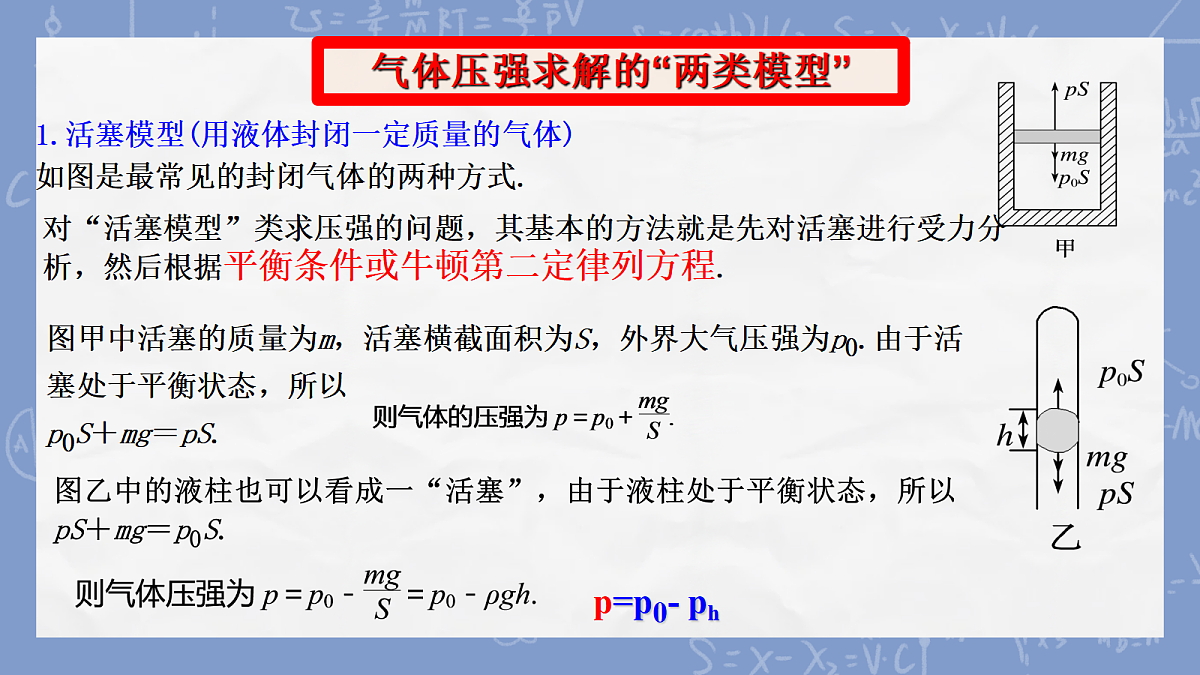

1.活塞模型(用液体封闭一定质量的气体)如图是最常见的封闭气体的两种方式.
对“活塞模型”类求压强的问题，其基本的方法就是先对活塞进行受力分析，然后根据平衡条件或牛顿第二定律列方程.
图甲中活塞的质量为m，活塞横截面积为S，外界大气压强为p0.由于活塞处于平衡状态，所以p0S＋mg＝pS.
图乙中的液柱也可以看成一“活塞”，由于液柱处于平衡状态，所以pS＋mg＝p0S.

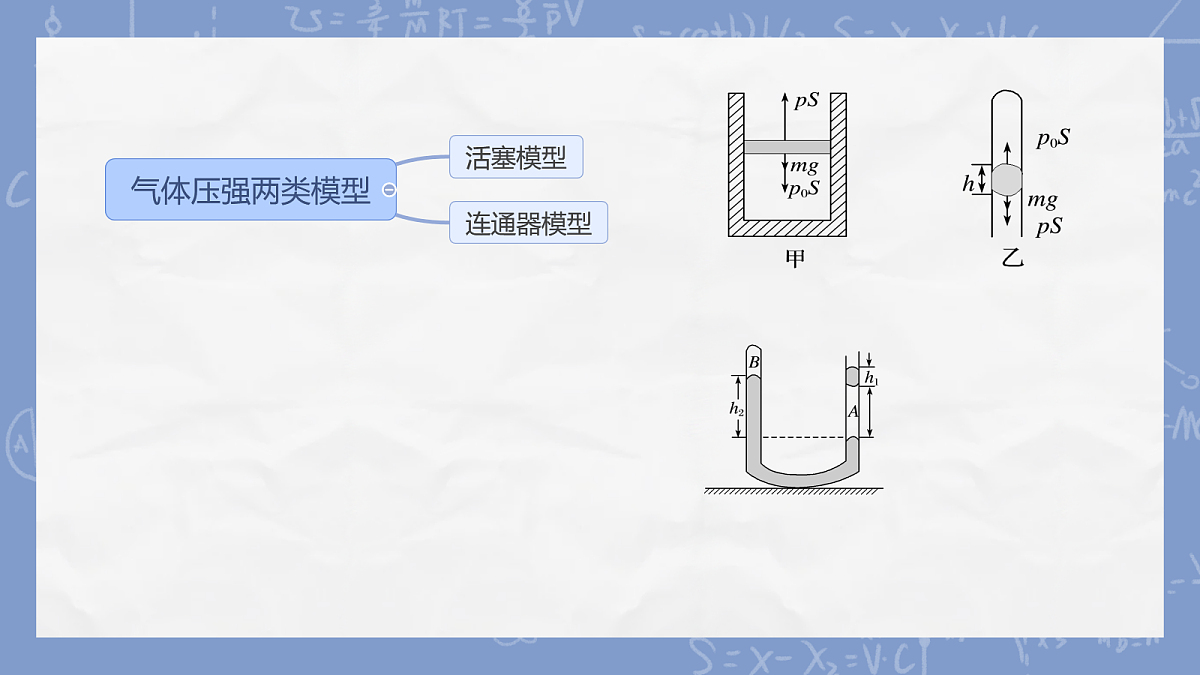

气体压强求解的“两类模型”

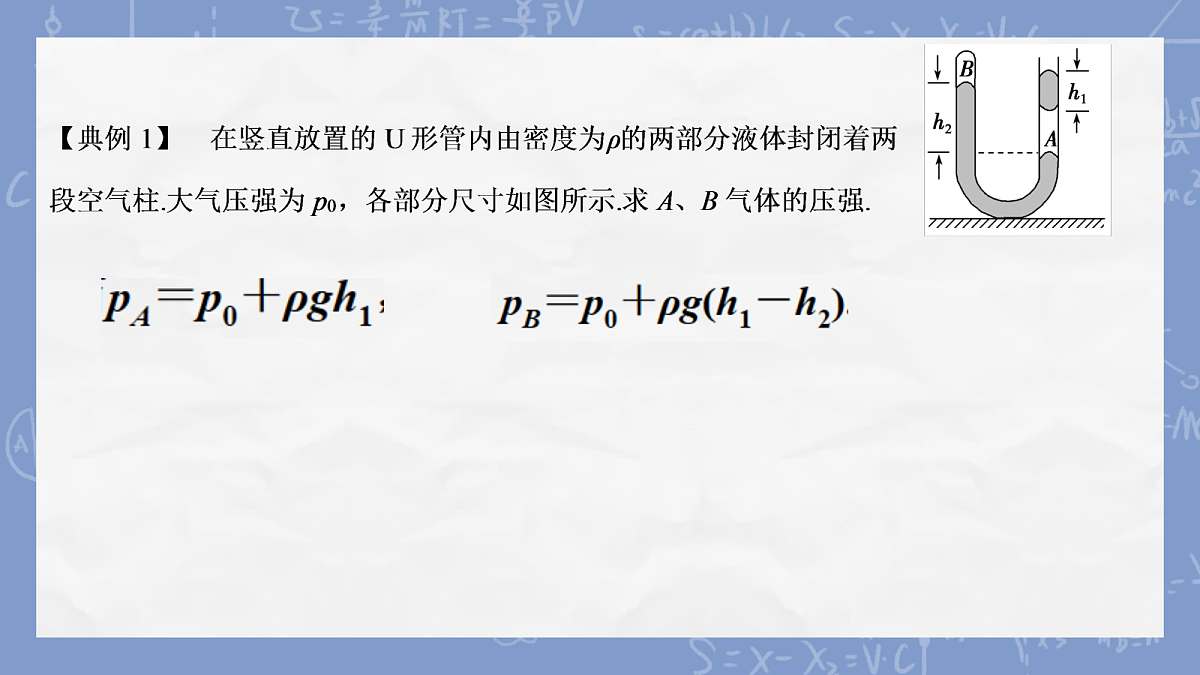

2.连通器模型(用液体封闭一定质量的气体)如图，U形管竖直放置.根据连通器原理可知，同一液体中的相同高度处压强一定相等，所以气体B和A的压强关系可由图中虚线联系起来.则有pB＋ρgh2＝pA.而pA＝p0＋ρgh1，所以气体B的压强为pB＝p0＋ρg(h1－h2).
pB=p0+ph1-ph2

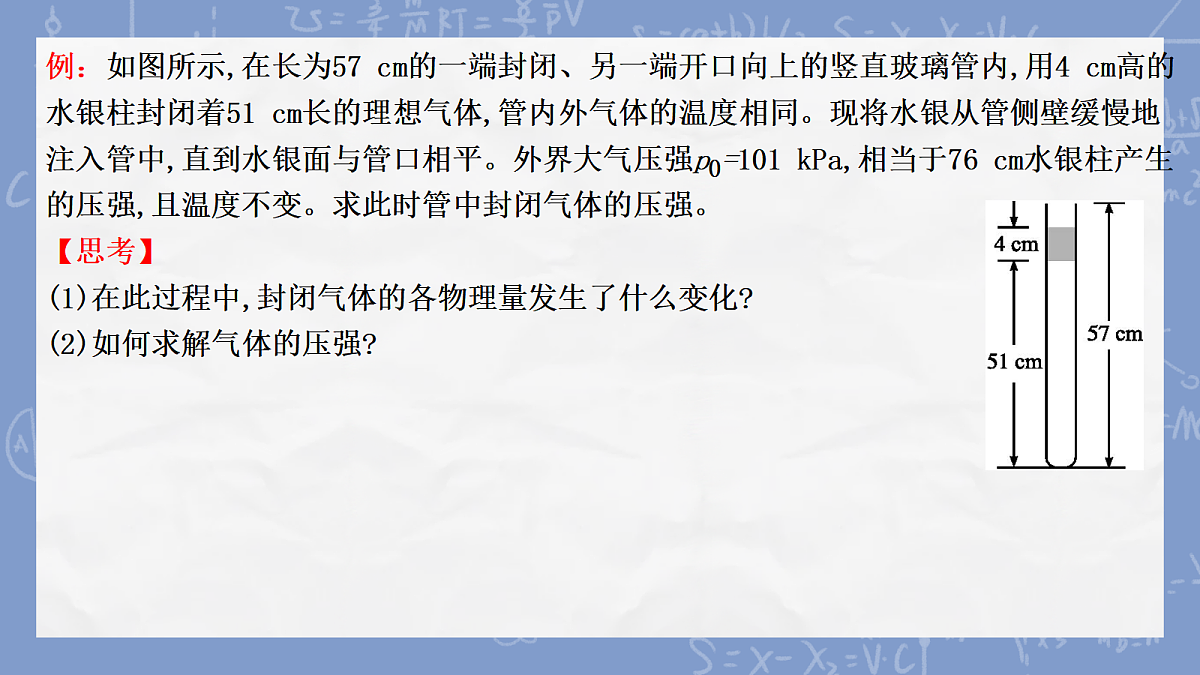

例：如图所示,在长为57 cm的一端封闭、另一端开口向上的竖直玻璃管内,用4 cm高的水银柱封闭着51 cm长的理想气体,管内外气体的温度相同。现将水银从管侧壁缓慢地注入管中,直到水银面与管口相平。外界大气压强p0=101 kPa,相当于76 cm水银柱产生的压强,且温度不变。求此时管中封闭气体的压强。【思考】(1)在此过程中,封闭气体的各物理量发生了什么变化?(2)如何求解气体的压强?

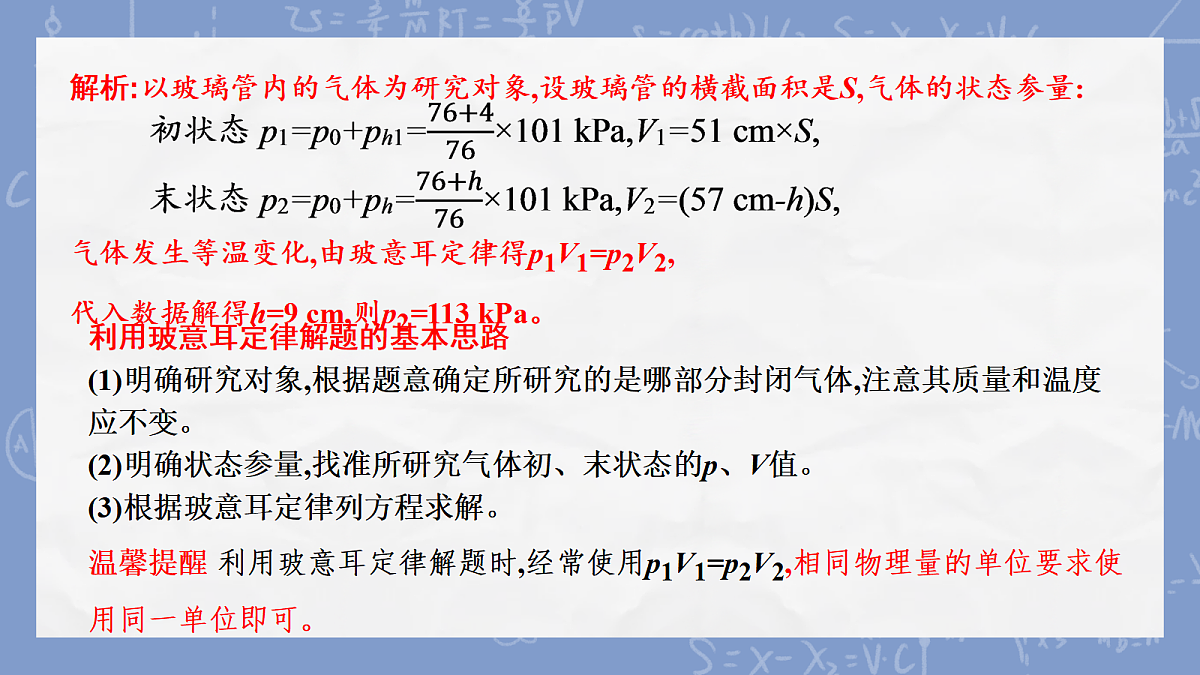

解析:以玻璃管内的气体为研究对象,设玻璃管的横截面积是S,气体的状态参量:气体发生等温变化,由玻意耳定律得p1V1=p2V2,代入数据解得h=9 cm,则p2=113 kPa。
利用玻意耳定律解题的基本思路(1)明确研究对象,根据题意确定所研究的是哪部分封闭气体,注意其质量和温度应不变。(2)明确状态参量,找准所研究气体初、末状态的p、V值。(3)根据玻意耳定律列方程求解。温馨提醒 利用玻意耳定律解题时,经常使用p1V1=p2V2,相同物理量的单位要求使用同一单位即可。
例：如图所示,长50 cm的玻璃管开口向上竖直放置,用15 cm长的水银柱封闭了一段20 cm长的空气柱,外界大气压强相当于75 cm水银柱产生的压强。现让玻璃管自由下落。不计空气阻力,求稳定时气柱的长。(可以认为气柱温度没有变化)
解析:假设自由下落过程中,水银没有溢出。根据玻意耳定律得 p1l1S=p2l2S p2=p0 l1=20 cm 解得l2=24 cm 24 cm+15 cm=39 cm
