振动图像与波的图像的综合应用

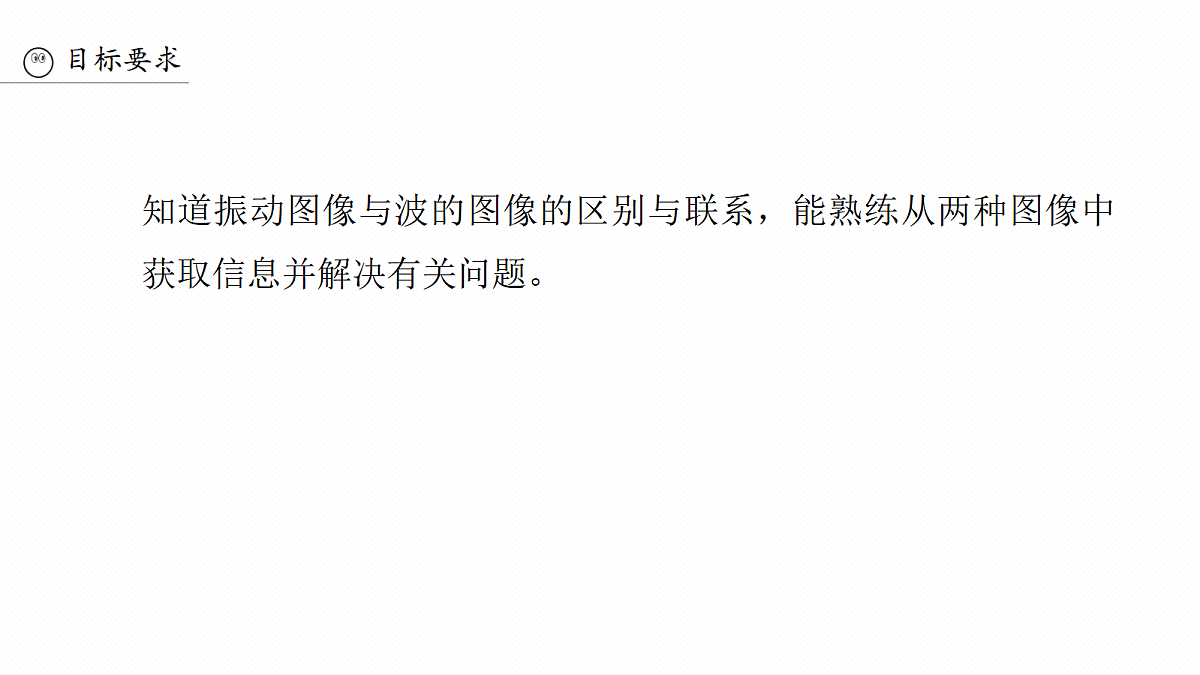

知道振动图像与波的图像的区别与联系，能熟练从两种图像中获取信息并解决有关问题。

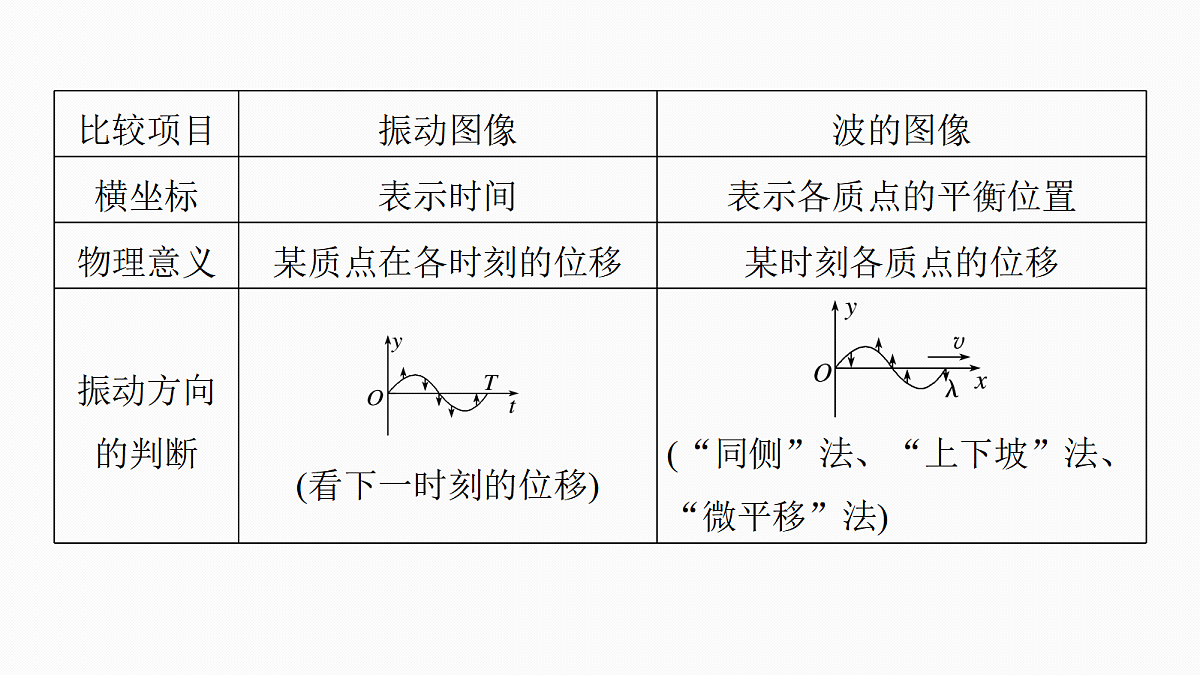

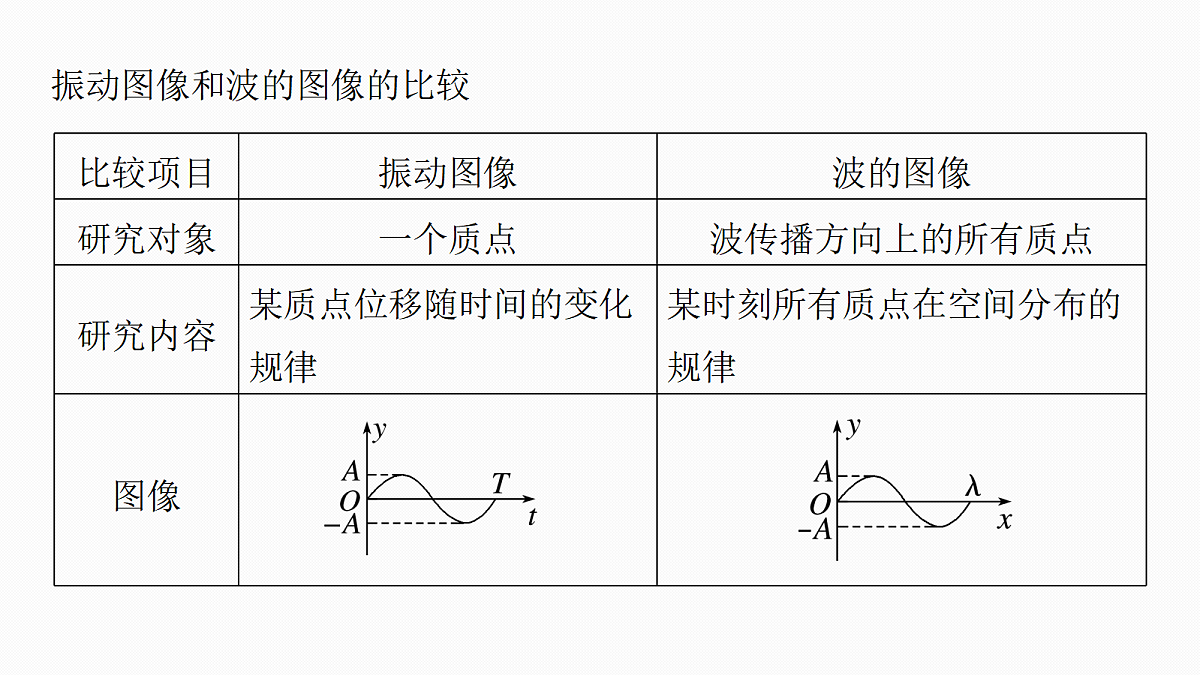

振动图像和波的图像的比较

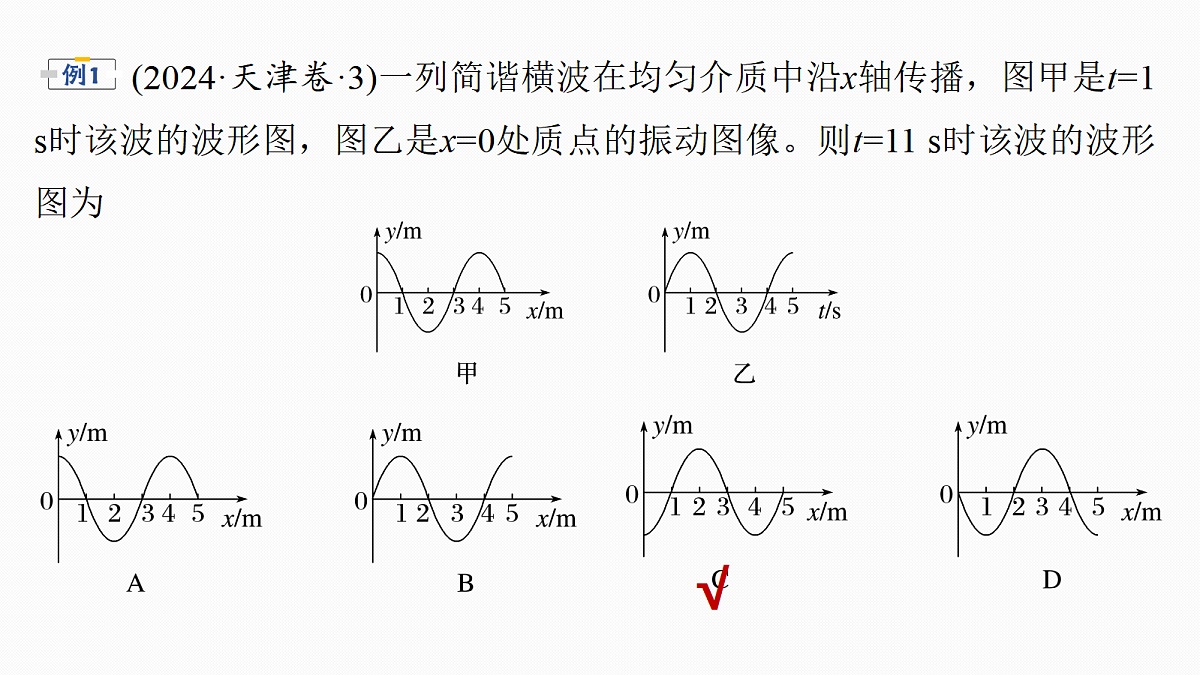

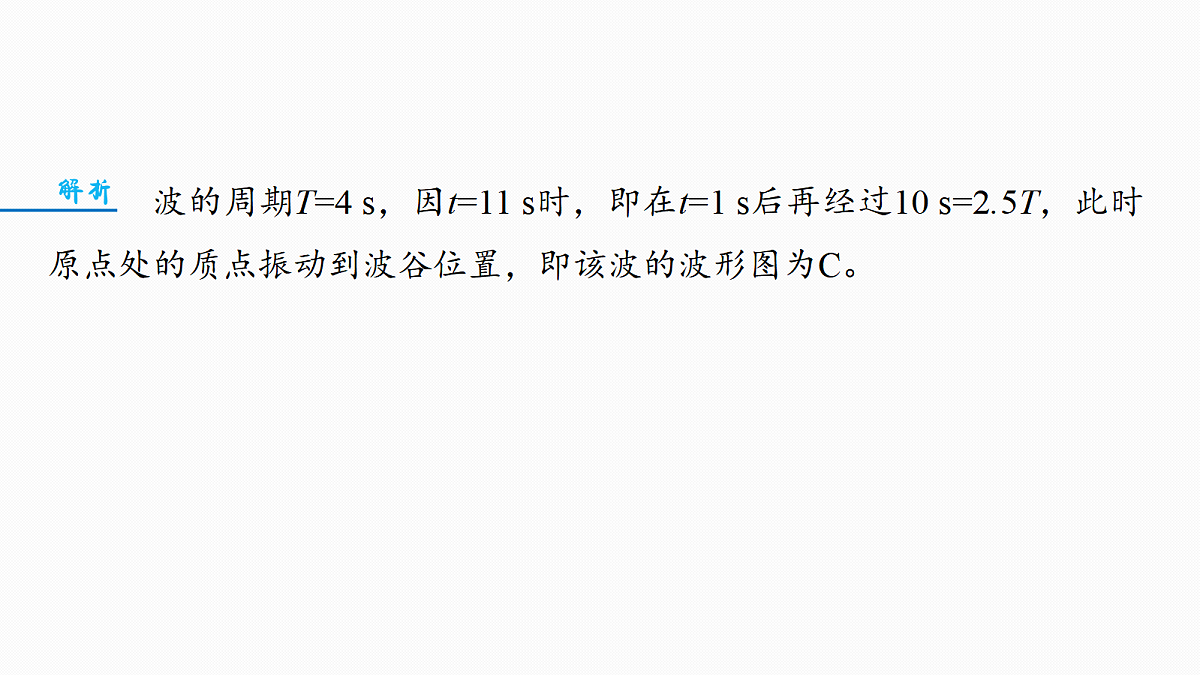

　　　(2024·天津卷·3)一列简谐横波在均匀介质中沿x轴传播，图甲是t=1 s时该波的波形图，图乙是x=0处质点的振动图像。则t=11 s时该波的波形图为
(多选)(2025·福建福州市二模)一列简谐横波沿x轴传播，图甲是波传播到x=5 m的质点M时的波形图，令此时刻t=0，图乙是质点N(x=3 m)的振动图像，Q是位于x=10 m处的质点，则下列说法正确的是A.Q点开始振动的方向沿-y方向B.t=0至t=3 s时间内，质点M通过的路程为10 cmC.质点Q和原点的振动方向始终相反D.t=9.5 s，质点Q的位移为-5 cm
(多选)(2025·陕晋青宁卷·8)一列简谐横波在介质中沿直线传播，其波长大于1 m，a、b为介质中平衡位置相距2 m的两质点，其振动图像如图所示。则t=0时的波形图可能为
振动图像与波的图像的综合问题分析1.由振动图像确定波的周期(质点振动周期)，由波的图像确定波长，进而计算波速。2.先在振动图像中确定与波的图像对应时刻质点的振动方向，然后根据波的图像确定波的传播方向。注意：分清波的图像与哪一时刻对应，振动图像与哪一质点对应。
1.(2026·江苏南通市检测)如图甲所示为一列简谐横波在t=0.1 s时的波形图。P是平衡位置在x=7 m处的质点，Q是平衡位置在x=4 m处的质点，图乙是质点Q的振动图像。下列说法正确的是A.该波沿x轴正方向传播B.该波的波速为20 m/sC.在t=0.1 s时，质点P的加速度 方向沿y轴正方向D.在t=0.2 s时，质点Q运动到x=0处
2.(多选)(2022·山东卷·9)一列简谐横波沿x轴传播，平衡位置位于坐标原点O的质点振动图像如图所示。当t=7 s时，简谐波的波动图像可能正确的是
3.(2025·湖南长沙市模拟)战绳是近几年比较流行的健身器材，两根相同的绳子固定在一端，健身者双手握住另一端绳，上下抖动，形成“绳波”，“绳波”可以看作简谐波，如图甲所示为一在绳上沿着x轴传播的简谐横波于t=1 s时的波形图，M、Q、P三个质点的平衡位置分别在x轴的2 m、3.5 m、4 m处，图乙为P质点的振动图像，下列说法正确的是A.波沿x轴负方向传播B.从图甲时刻开始计时，Q经过 0.75 s第一次回到平衡位置C.M点的振动方程为y=0.2cs (πt) cmD.从t=1 s计时，再经7 s，P质点的路程为2.8 m
