2027届高三化学（鲁科版）一轮复习课件热点专攻11 原子分数坐标和投影图

这是一份2027届高三化学（鲁科版）一轮复习课件热点专攻11 原子分数坐标和投影图，共22页。PPT课件主要包含了热点精讲，热点精练，目录索引，Ca3N3B，四面体形等内容，欢迎下载使用。

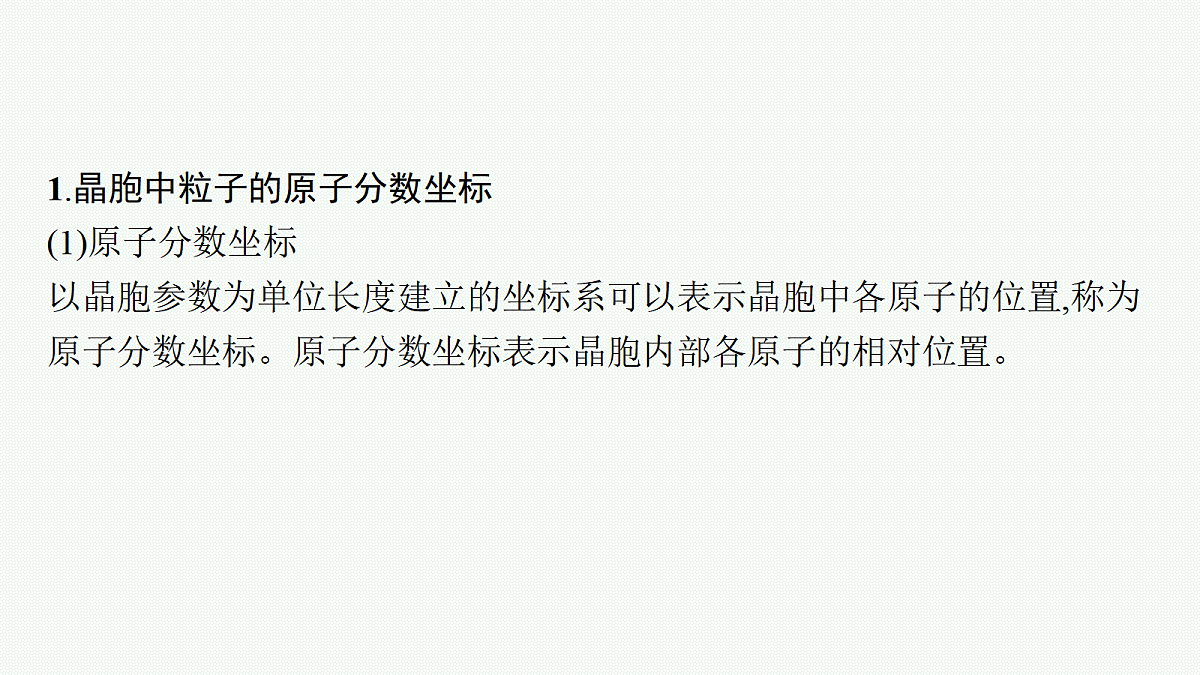

1.晶胞中粒子的原子分数坐标(1)原子分数坐标以晶胞参数为单位长度建立的坐标系可以表示晶胞中各原子的位置,称为原子分数坐标。原子分数坐标表示晶胞内部各原子的相对位置。

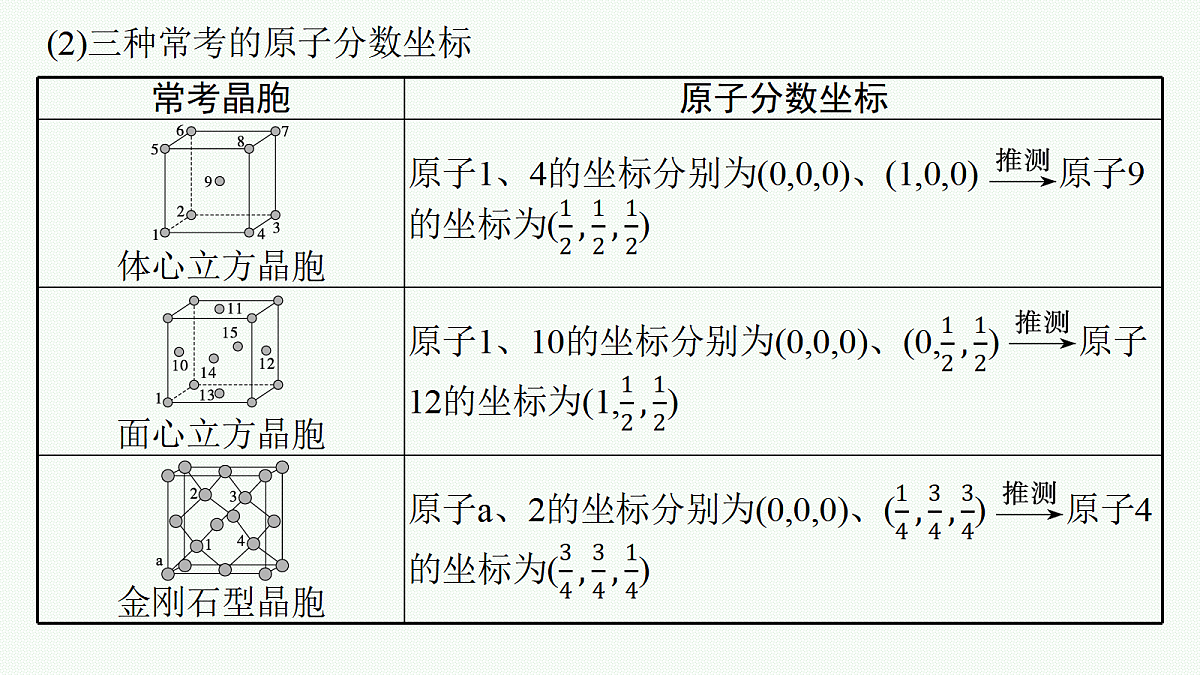

(2)三种常考的原子分数坐标

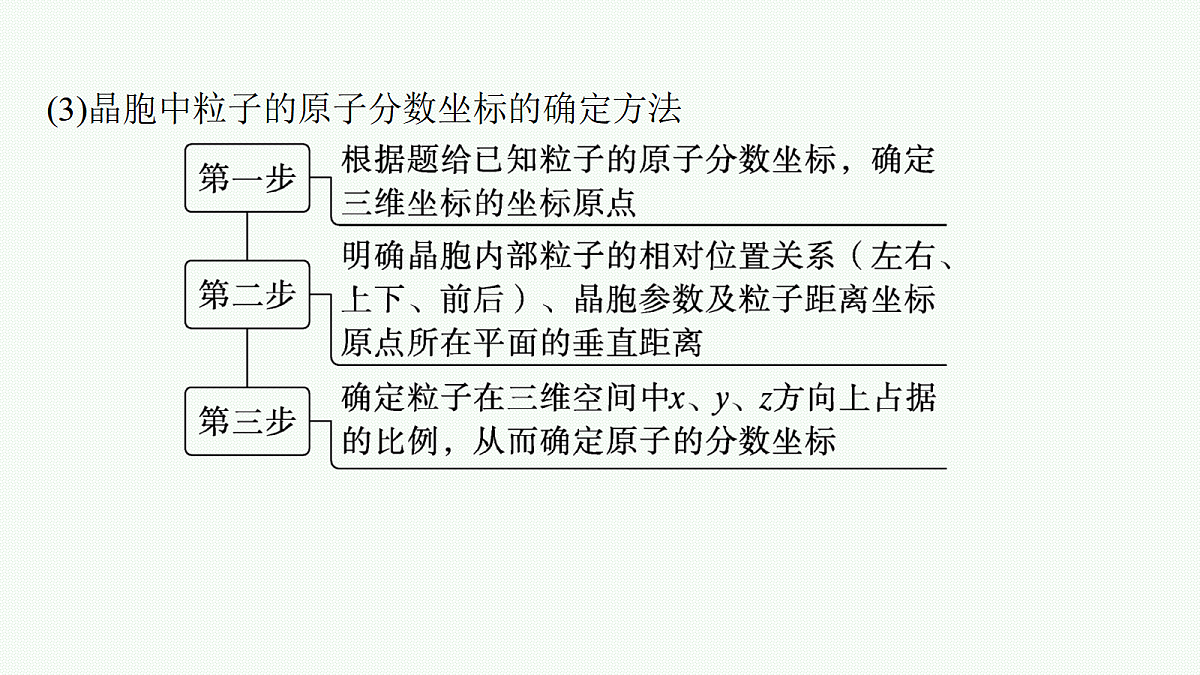

(3)晶胞中粒子的原子分数坐标的确定方法
2.晶胞投影图(1)晶胞在xy平面上的投影图
(2)晶胞沿体对角线的投影图
(3)分析晶胞投影图的方法①分析晶胞沿x轴方向、y轴方向、z轴方向的投影图,确定晶胞中各粒子的具体位置。②结合晶胞参数,利用“切割法”计算晶体的密度、原子的空间利用率等。③结合三维坐标系及晶胞中粒子的位置,确定相关粒子的分数坐标。
【例2】(2024·甘肃卷节选)某含钙化合物的晶胞结构如图甲所示,沿x轴方向的投影为图乙,晶胞底面显示为图丙,晶胞参数a≠c,α=β=γ=90°。图丙中Ca与N的距离为__________pm;化合物的化学式是__________,其摩尔质量为M g·ml-1,阿伏加德罗常数的值是NA,则晶体的密度为____________ g·cm-3(列出计算表达式)。
1.(2025·陕晋青宁卷)一种负热膨胀材料的立方晶胞结构如图,晶体密度为d g·cm-3,阿伏加德罗常数的值为NA。下列说法错误的是(　　)
2.(2025·浙江强基联盟联考)砷化硼是一种超高热导率半导体材料,其晶胞结构如图所示。下列说法错误的是(　　)
3.(2026·山东莱阳一中月考节选)LiOH的晶胞结构及其沿x轴方向的投影如图。
