2027届高三物理一轮复习课件第11章 第4讲 专题提升：“平移圆”“放缩圆”“旋转圆”“磁聚焦和磁发散”模型

这是一份2027届高三物理一轮复习课件第11章 第4讲 专题提升：“平移圆”“放缩圆”“旋转圆”“磁聚焦和磁发散”模型，共23页。

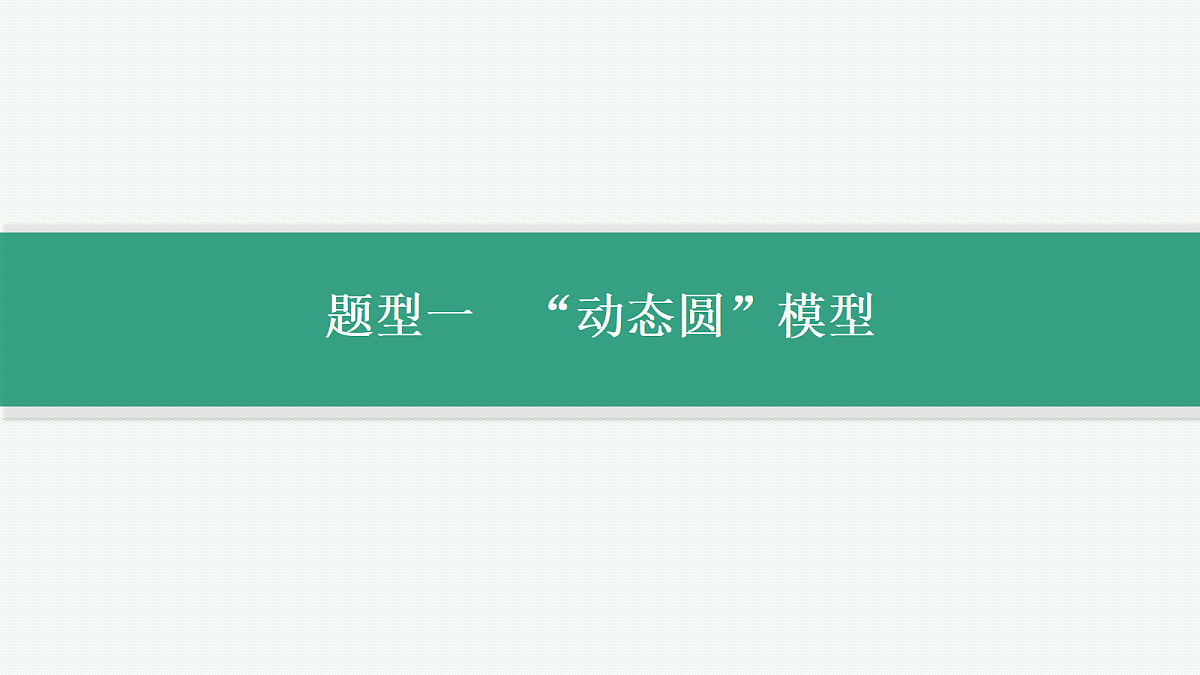

题型一　“动态圆”模型
题型二　“磁聚焦和磁发散”模型

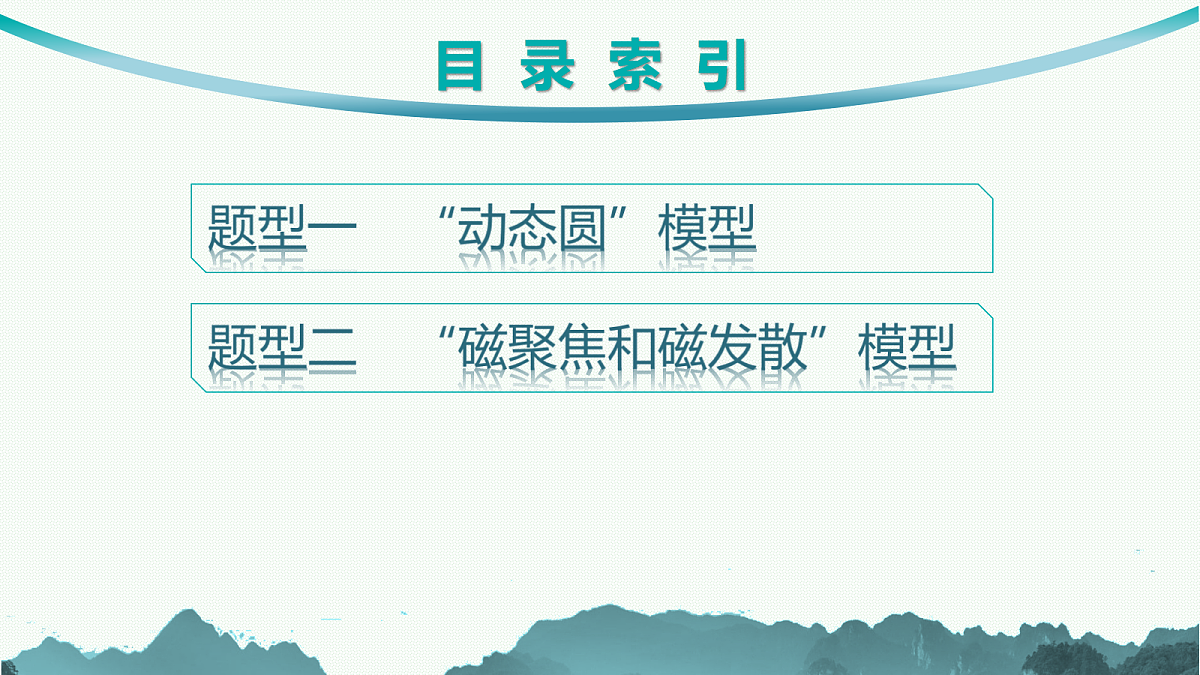

目 录 索 引

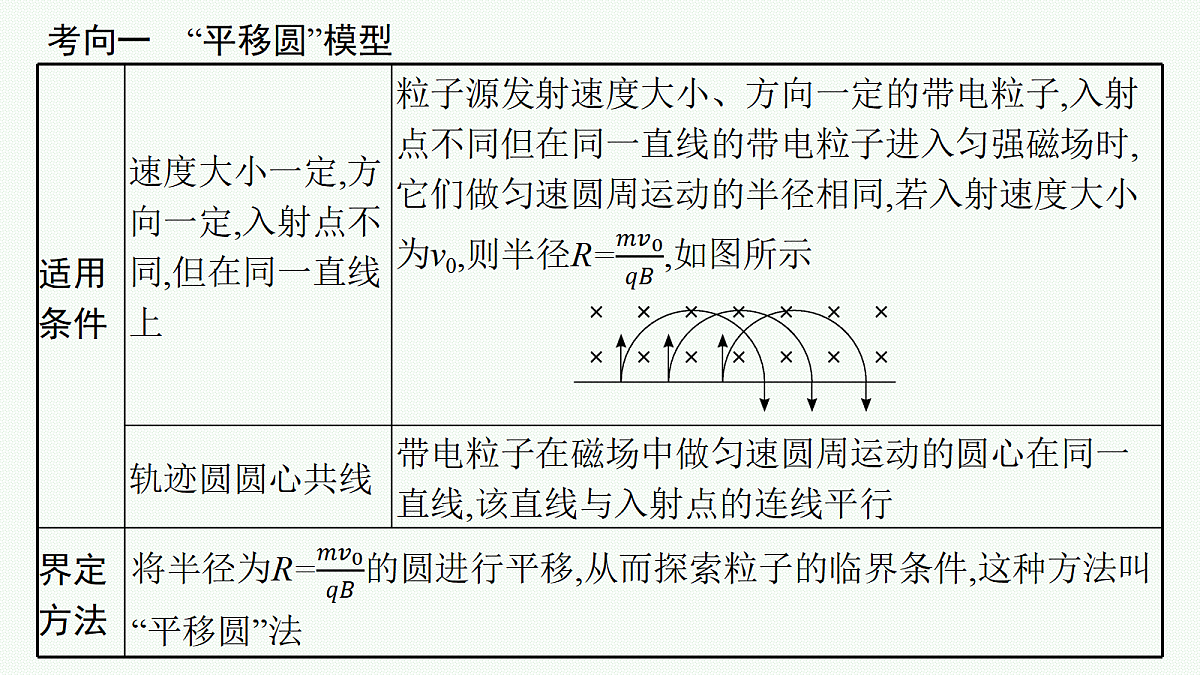

考向一　“平移圆”模型

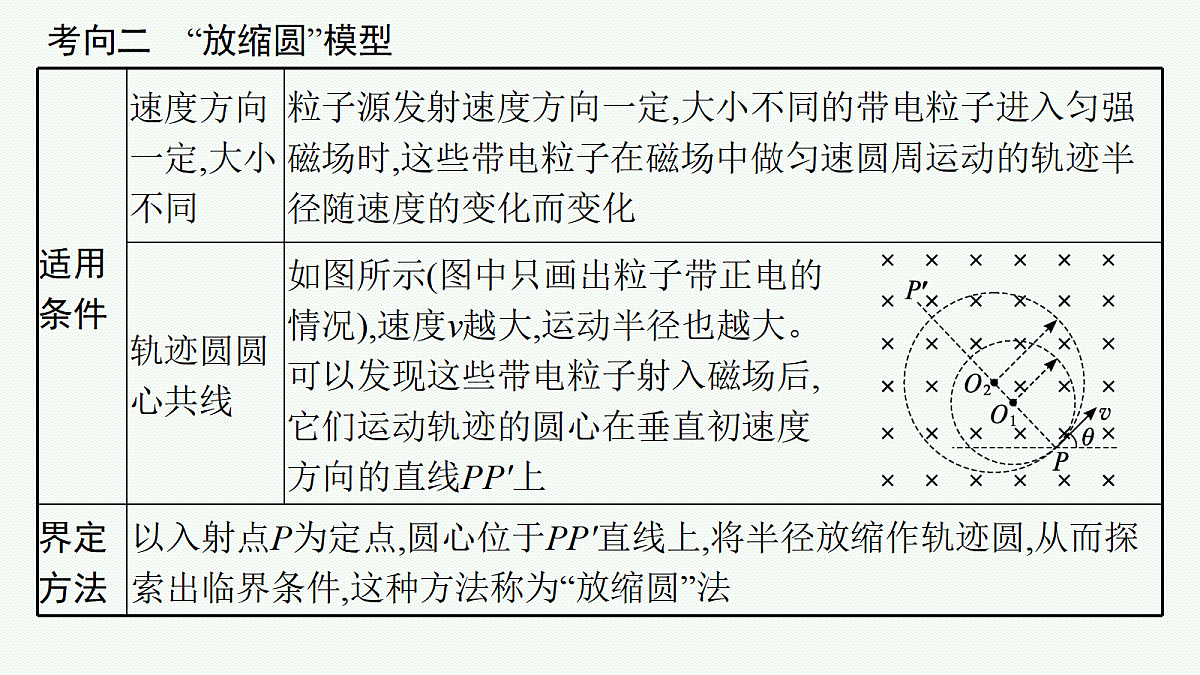

考向二　“放缩圆”模型
考向三　“旋转圆”模型
说明:磁聚焦和磁发散是相反的过程,满足运动的可逆性。
解析 作出运动轨迹如图所示,根据几何关系可知,△OO1Q为等边三角形,则速率为v0的粒子在磁场中运动的轨迹半径为R,A错误;由“磁发散”模型可知粒子入射点P、磁场圆的圆心O、粒子出射点与粒子圆周运动的圆心四点连线构成的四边形为菱形,且速率为v0的入射粒子,离开磁场时的速度方向都是平行的,离开磁场时的速度方向均垂直于OP,B正确;
