2027届高三物理一轮复习课件第14章 第2讲 实验17：测量玻璃的折射率

这是一份2027届高三物理一轮复习课件第14章 第2讲 实验17：测量玻璃的折射率，共17页。PPT课件主要包含了强基础·教考衔接，研考点·精准突破，考点一教材原型实验，P1和P2，不需要等内容，欢迎下载使用。
目 录 索 引

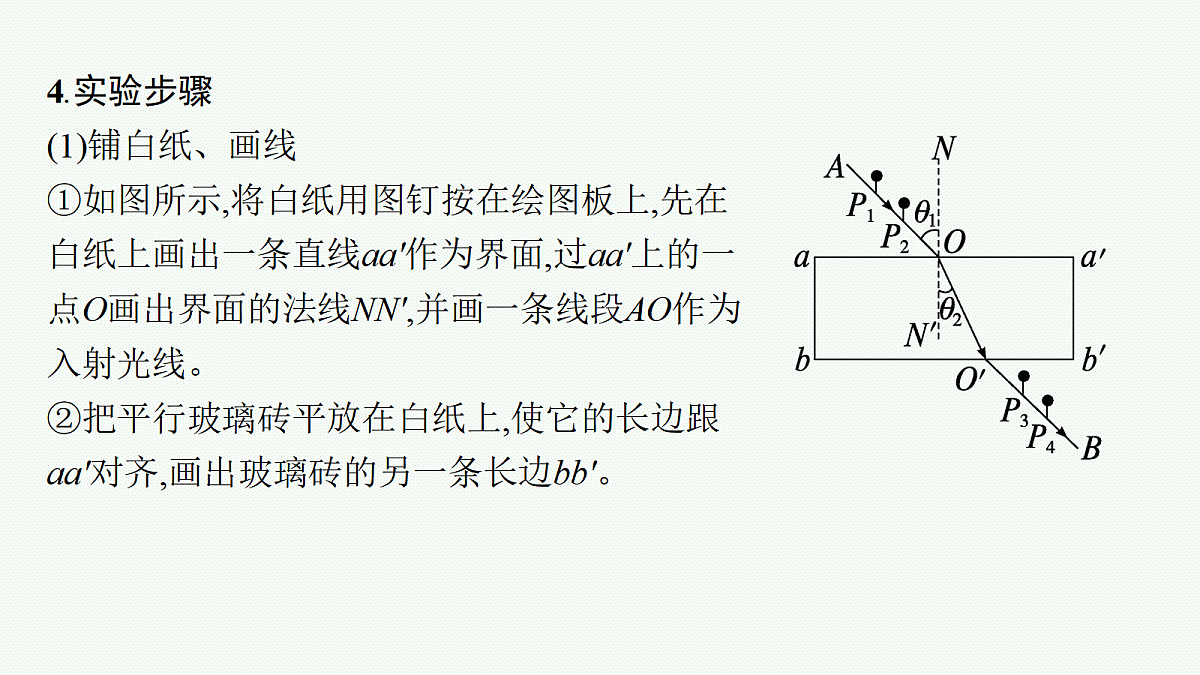

4.实验步骤(1)铺白纸、画线①如图所示,将白纸用图钉按在绘图板上,先在白纸上画出一条直线aa'作为界面,过aa'上的一点O画出界面的法线NN',并画一条线段AO作为入射光线。②把平行玻璃砖平放在白纸上,使它的长边跟aa'对齐,画出玻璃砖的另一条长边bb'。

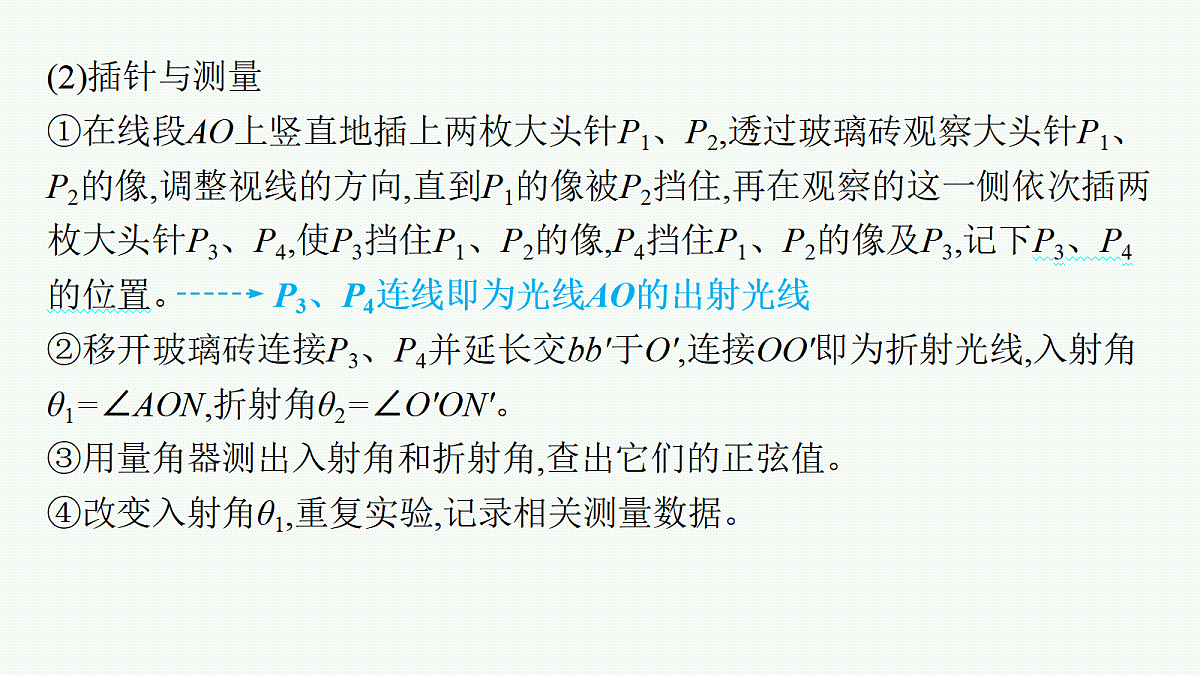

(2)插针与测量①在线段AO上竖直地插上两枚大头针P1、P2,透过玻璃砖观察大头针P1、P2的像,调整视线的方向,直到P1的像被P2挡住,再在观察的这一侧依次插两枚大头针P3、P4,使P3挡住P1、P2的像,P4挡住P1、P2的像及P3,记下P3、P4的位置。 P3、P4连线即为光线AO的出射光线②移开玻璃砖连接P3、P4并延长交bb'于O',连接OO'即为折射光线,入射角θ1=∠AON,折射角θ2=∠O'ON'。③用量角器测出入射角和折射角,查出它们的正弦值。④改变入射角θ1,重复实验,记录相关测量数据。

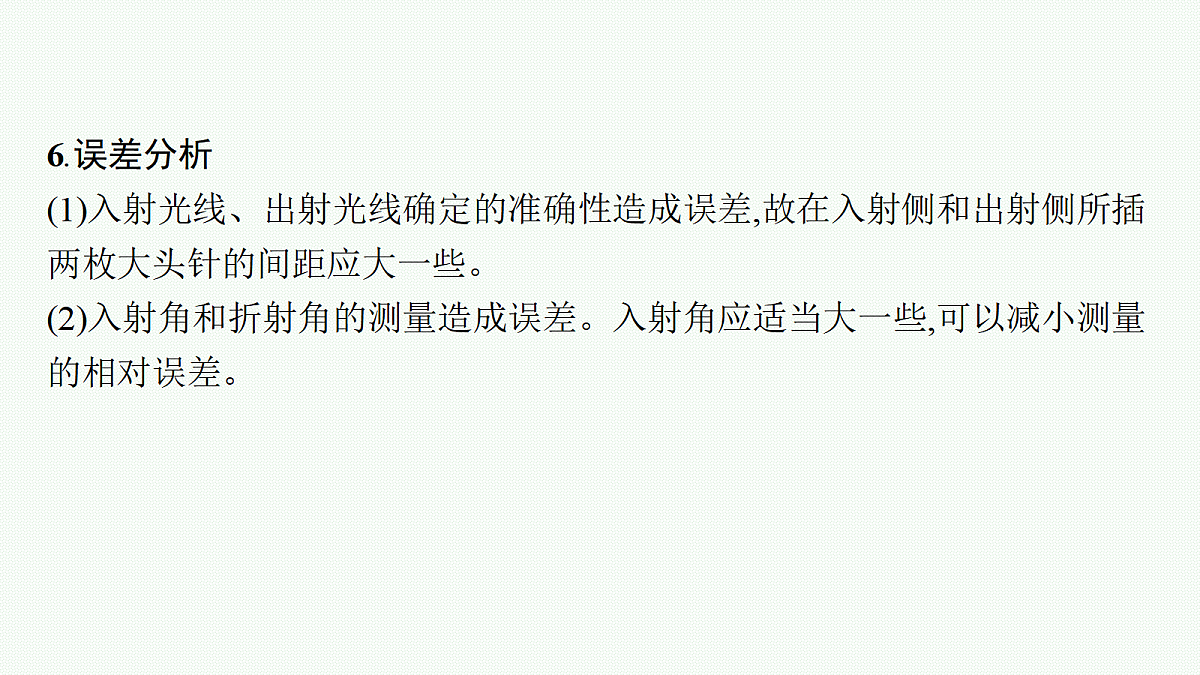

6.误差分析(1)入射光线、出射光线确定的准确性造成误差,故在入射侧和出射侧所插两枚大头针的间距应大一些。(2)入射角和折射角的测量造成误差。入射角应适当大一些,可以减小测量的相对误差。
典题1 (2025四川眉山模拟)如图所示,某同学在“测量玻璃的折射率”的实验中,先将白纸平铺在木板上并用图钉固定,玻璃砖平放在白纸上,然后在白纸上确定玻璃砖的界面aa'和bb'。O为直线AO与aa'的交点。在直线OA上竖直地插上P1、P2两枚大头针。(1)该同学接下来要完成的必要步骤有　　　。A.插上大头针P3,使P3仅挡住P2的像B.插上大头针P3,使P3挡住P1的像和P2的像C.插上大头针P4,使P4仅挡住P3D.插上大头针P4,使P4挡住P3和P1、P2的像
(2)过P3、P4作直线交bb'于O',过O'作垂直于bb'的直线NN',连接OO'。测量图中角α和β的大小,则玻璃砖的折射率n=　　　　。(3)如图所示,该同学在实验中将玻璃砖界面bb'画斜了。若其他操作正确,则折射率的测量值　　　　(选填“大于”“小于”或“等于”)准确值。
考点二　实验的改进与创新
典题2 (2025湖北恩施模拟)如图所示,用插针法测量半圆形玻璃砖的折射率。(1)在白纸上画一条直线ab,并画出其垂线cd,交ab于O点。(2)将玻璃砖直径面沿ab放置,使其半径O'b的中点位于O点,并确定圆弧侧面的位置。(3)在cd上竖直插上大头针P1和P2,从圆弧侧面透过玻璃砖观察P1和P2,插上大头针P3,要求P3能挡住　　　　(选填“P1”“P2”或“P1和P2”)的像。(4)确定出射光线的位置　　　　(选填“需要”或“不需要”)第四枚大头针。(5)撤去玻璃砖和大头针,测得从圆弧面出射的光线与直线cd的夹角为30°,则玻璃砖的折射率n=　　　　。
典题3 (2026浙江绍兴模拟)如图所示,某同学用“尺瞄法”测定三棱镜玻璃的折射率,他在纸上画出三棱镜界面AB和AC,画一条与AB斜交的直线DO1,眼睛对着AC用直尺M瞄准它的像,沿直尺画出O2E。连接O1O2并延长,用圆规截取等长线段O1L和O1P,过L、P两点分别作法线NN'的垂线LK和PQ。(1)三棱镜折射率为　　　　　　(用图中线段表示)。(2)下列操作可以减小实验误差的是　　　　。A.O1点离∠A更近一些B.O1L和O1P截取更长一些C.用更短的直尺来瞄准直线
