2027年高考物理一轮复习 课件 14-第十四章 光学-实验14 测量玻璃的折射率

这是一份2027年高考物理一轮复习 课件 14-第十四章 光学-实验14 测量玻璃的折射率，共28页。PPT课件主要包含了第十四章光学，实验目的，实验器材，量角器，实验原理，实验过程，实验数据处理，误差分析，注意事项，答案图见解析等内容，欢迎下载使用。
实验14 测量玻璃的折射率
探究点一 教材原型实验
探究点二 创新拓展实验

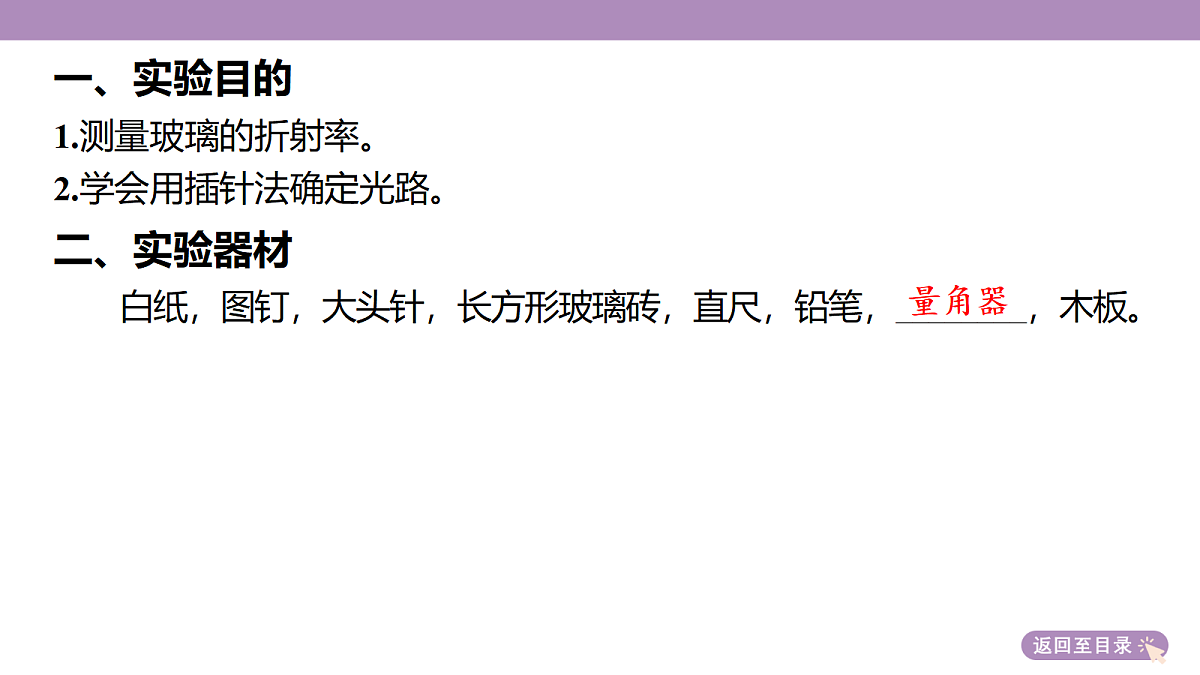

1.测量玻璃的折射率。2.学会用插针法确定光路。
白纸，图钉，大头针，长方形玻璃砖，直尺，铅笔，________，木板。
5.用量角器量出入射角和折射角，查出它们的正弦值，将数据填入自己设计的表格中。6.改变入射角，重复上述操作。
1.入射光线、出射光线确定的准确性造成误差。2.入射角和折射角的测量存在误差。3.作图时，玻璃砖的宽度绘制有误差，或所画的两边界线不平行等出现误差。
例1 （2024·安徽卷·11，6分）某实验小组做“测量玻璃的折射率”及拓展探究实验。
（1）为测量玻璃的折射率，按图甲所示进行实验，以下表述正确的一项是___。（选填正确答案标号）
（2）为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面。保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示。此实验初步表明：对于同一种介质，折射率与光的频率有关，频率大，折射率____（选填“大”或“小”）。
[解析] 根据题意，画出的光路图如图所示。
[解析] 根据题意，所作光路图如图所示，由图可知，所测得的折射率将偏大。
例3 （2025·甘肃庆阳模拟）兴趣小组同学学习了折射率的概念后，分别测量一圆柱形玻璃砖和一液体的折射率。
①在纸上标出的大头针位置和圆柱形玻璃砖的边界如图甲所示，请在图甲上画出所需的光路；
[解析] 所需的光路如图。
②为了测量出玻璃砖的折射率，在确定玻璃砖的圆心后，需要测量的物理量有________、________（要求在图甲上标出相应物理量的字母）；
