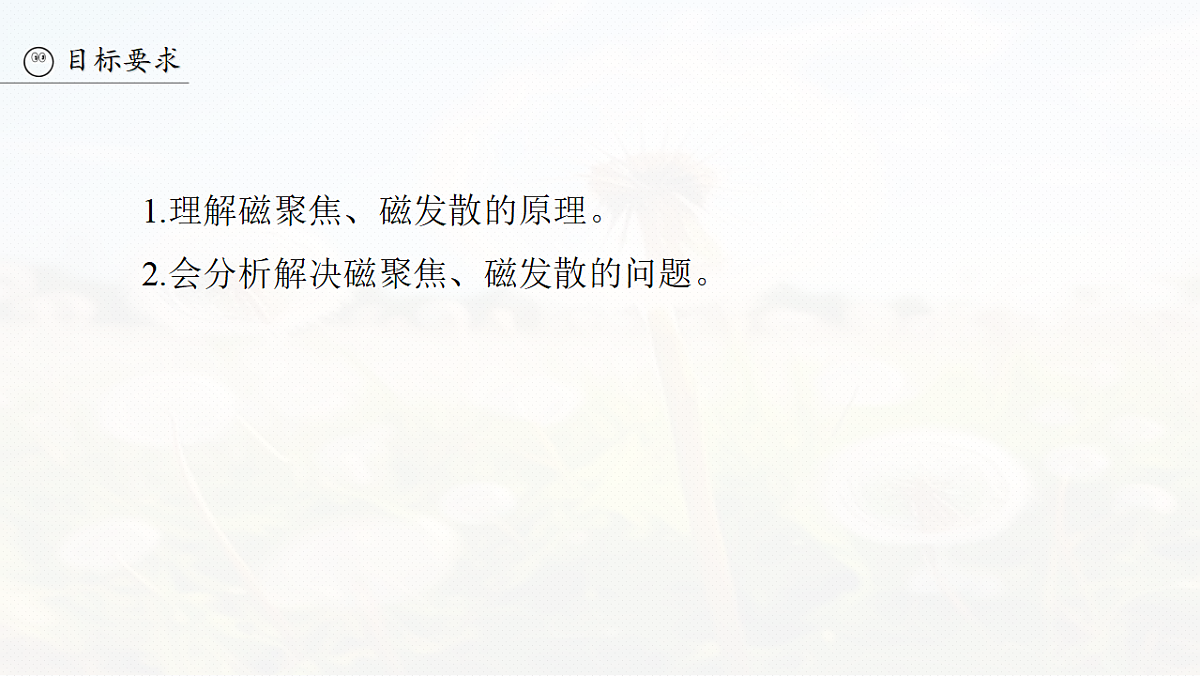

1.理解磁聚焦、磁发散的原理。2.会分析解决磁聚焦、磁发散的问题。

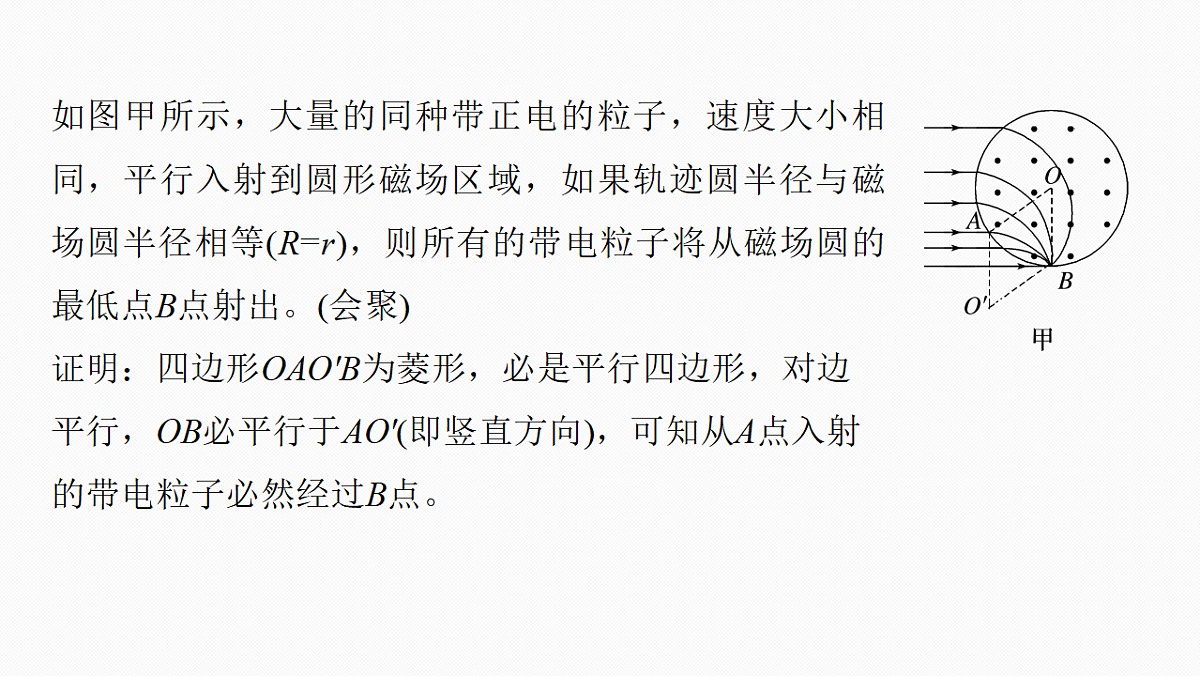

如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等(R=r)，则所有的带电粒子将从磁场圆的最低点B点射出。(会聚)证明：四边形OAO'B为菱形，必是平行四边形，对边平行，OB必平行于AO'(即竖直方向)，可知从A点入射的带电粒子必然经过B点。
(2)矩形区域内粒子所经过的面积S；
(3)打到cd屏上的粒子数占进入矩形区域粒子数的比例N。
如图乙所示，圆形磁场圆心为O，从P点有大量质量为m、电荷量为q的正粒子，以大小相等的速度v沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行。(发散)
(2)离x轴距离不同的入射粒子，在第四象限圆形磁场中运动的时间不同，求最长时间与最短时间的时间差；
(3)计算出第三象限磁场内有粒子经过的区域面积，并画出粒子打在屏上的范围。
3.(2024·江苏南京市三模)如图所示是粒子流扩束技术的原理简图。正方形区域Ⅰ、Ⅱ、Ⅲ、Ⅳ对称分布，一束速度相同的质子束射入后能够实现扩束，四个区域内有界磁场(边界均为圆弧)分布可能正确的是
4.(2025·江苏镇江市期末)某种离子收集装置的简化模型如图所示，x轴下方半径为R的圆形区域内存在着匀强磁场，磁场方向垂直纸面向外，磁感应强度大小B1=B，圆心所在位置坐标为(0，-R)。在x轴下方有一线性离子源，沿x轴正方向发射出N个(大量)速率均为v0的同种离子，这些离子均匀分布在离x轴距离为0.2R~1.8R的范围内。在x轴的上方，存在方向垂直纸面向里的有界匀强磁场，该磁场上边界与x轴平行，磁感应强度
大小B2=2B。在x轴整个正半轴上放有一厚度不计的收集板，离子打在收集板上即刻被吸收。已知离子源中指向圆心O1方向射入磁场B1的离子，恰好从O点沿y轴射出。
(2)若x轴上方的磁场宽度d足够大，发射的离子全部能被收集板收集，求这些离子在x轴上方磁场中运动的最短时间，以及离子能打到收集板上的区域长度L；
(3)若x轴上方的有界磁场宽度d可改变(只改变磁场上边界位置，下边界仍沿x轴)，请写出收集板表面收集到的离子数n与宽度d的关系。
