微点突破14　“磁聚焦”和“磁发散”模型

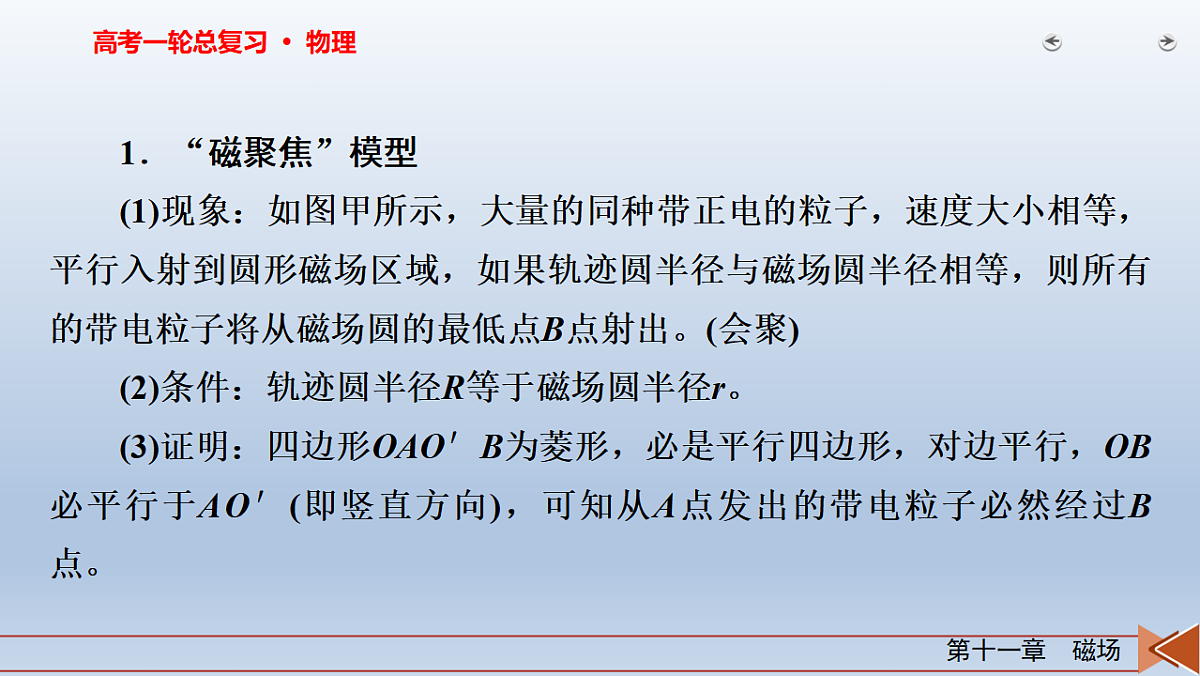

1．“磁聚焦”模型(1)现象：如图甲所示，大量的同种带正电的粒子，速度大小相等，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等，则所有的带电粒子将从磁场圆的最低点B点射出。(会聚)(2)条件：轨迹圆半径R等于磁场圆半径r。(3)证明：四边形OAO′B为菱形，必是平行四边形，对边平行，OB必平行于AO′(即竖直方向)，可知从A点发出的带电粒子必然经过B点。

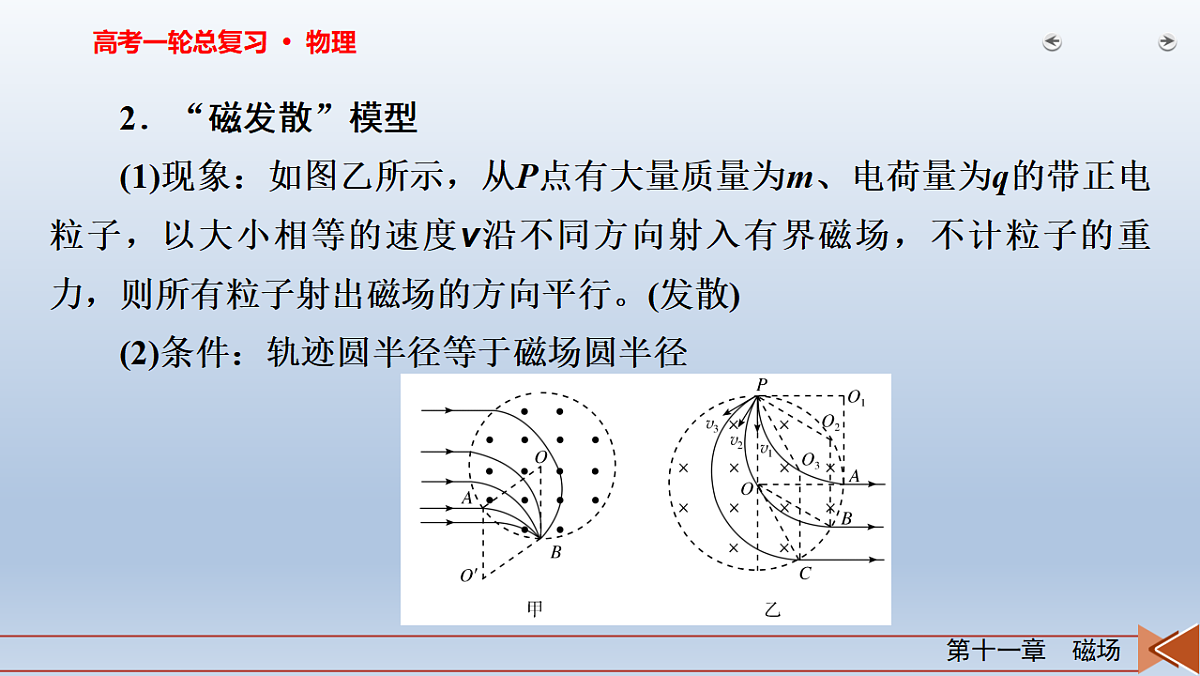

2．“磁发散”模型(1)现象：如图乙所示，从P点有大量质量为m、电荷量为q的带正电粒子，以大小相等的速度v沿不同方向射入有界磁场，不计粒子的重力，则所有粒子射出磁场的方向平行。(发散)(2)条件：轨迹圆半径等于磁场圆半径

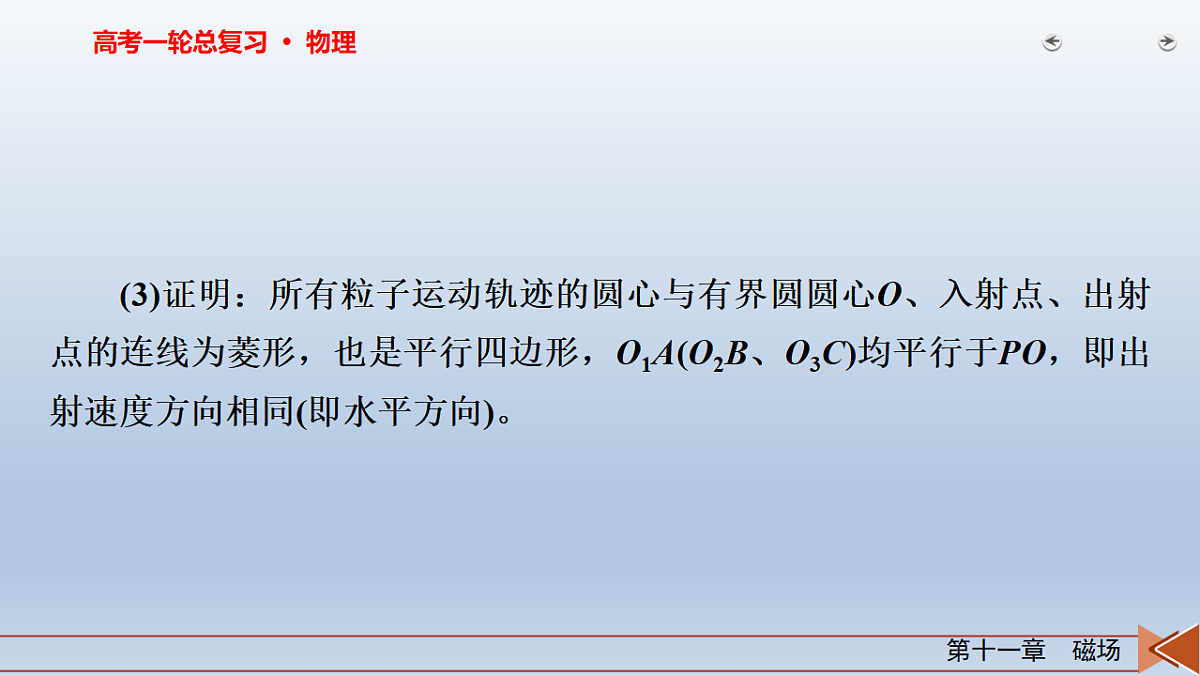

(3)证明：所有粒子运动轨迹的圆心与有界圆圆心O、入射点、出射点的连线为菱形，也是平行四边形，O1A(O2B、O3C)均平行于PO，即出射速度方向相同(即水平方向)。

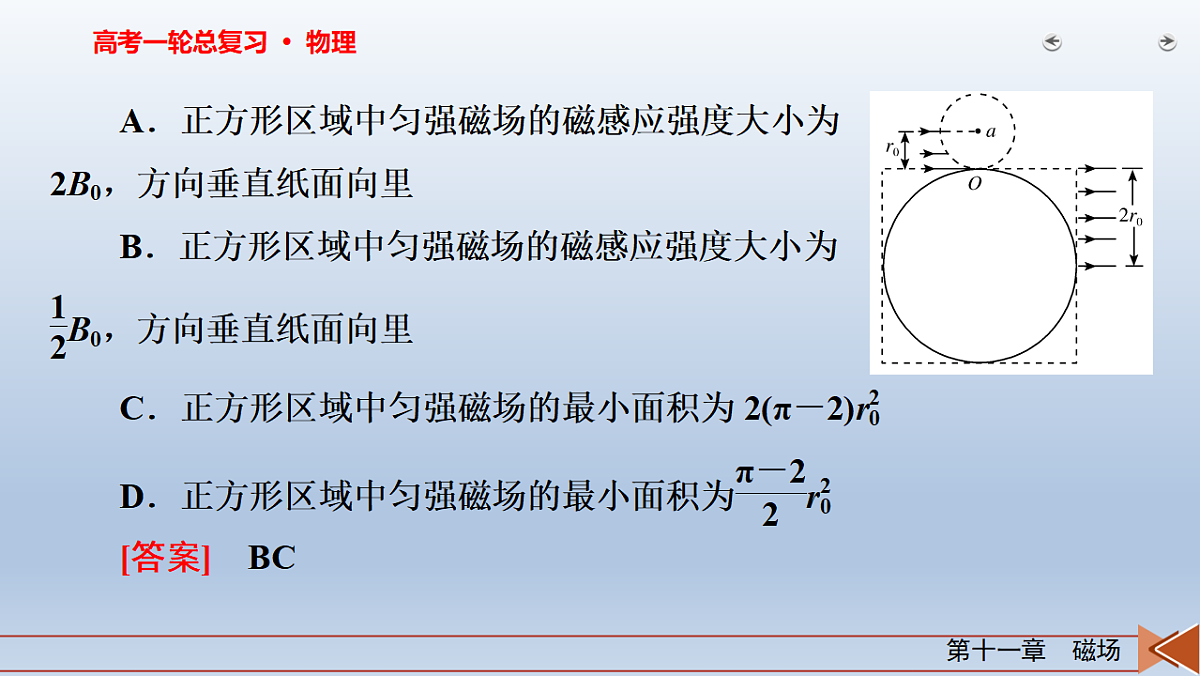

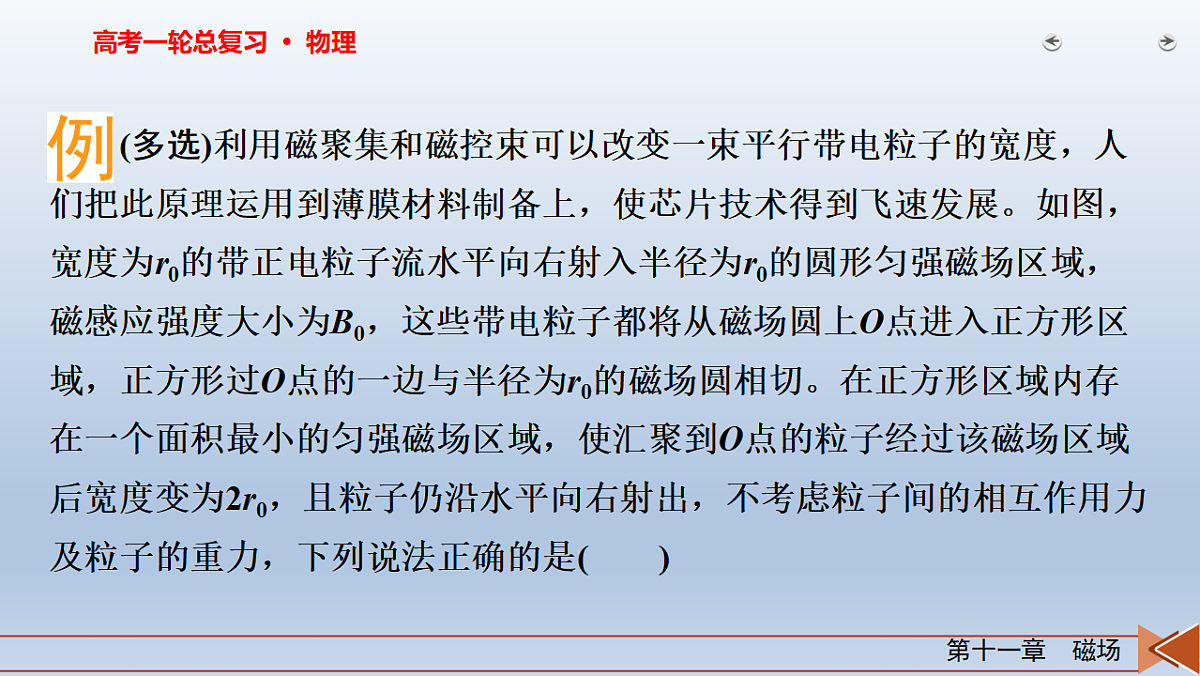

(多选)利用磁聚集和磁控束可以改变一束平行带电粒子的宽度，人们把此原理运用到薄膜材料制备上，使芯片技术得到飞速发展。如图，宽度为r0的带正电粒子流水平向右射入半径为r0的圆形匀强磁场区域，磁感应强度大小为B0，这些带电粒子都将从磁场圆上O点进入正方形区域，正方形过O点的一边与半径为r0的磁场圆相切。在正方形区域内存在一个面积最小的匀强磁场区域，使汇聚到O点的粒子经过该磁场区域后宽度变为2r0，且粒子仍沿水平向右射出，不考虑粒子间的相互作用力及粒子的重力，下列说法正确的是(　　)
跟 踪 训 练1．(多选)(2026·安徽淮北市联考)在电子技术中，科研人员经常通过在适当的区域施加磁场控制带电粒子的运动。如图所示，正方形abcd边长为L，一束相同的正离子以相同的速度v垂直ab边射入，如果在abcd的某区域内存在着磁感应强度大小为B、方向垂直纸面的匀强磁场，最终所有离子均从c点射出，不计离子的重力和离子间的相互作用，则(　　)
2．(多选)(2026·江苏南通联考)如图所示，半径为R、磁感应强度为B的圆形匀强磁场，MN是一竖直放置的足够长的感光板。大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入，不考虑速度沿圆形磁场切线方向入射的粒子。粒子质量为m，电荷量为q，不考虑粒子间的相互作用和粒子的重力。关于这些粒子的运动，以下说法正确的是(　　)
A．对着圆心入射的粒子，速度越大在磁场中通过的时间越短B．对着圆心入射的粒子，速度越大在磁场中通过的时间越长[答案]　ACD
