初中物理新沪粤版九年级上册14章专题三 电路故障分析作业课件（放映显示答案）（2026秋）

这是一份初中物理新沪粤版九年级上册14章专题三 电路故障分析作业课件（放映显示答案）（2026秋），共12页。

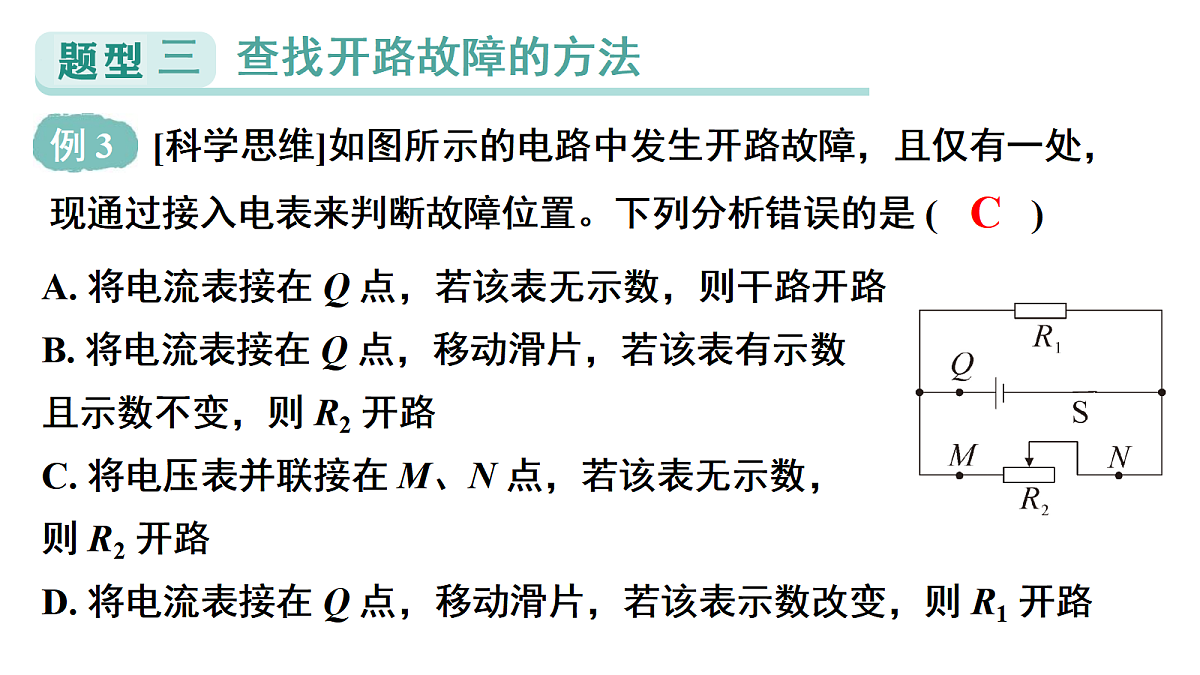

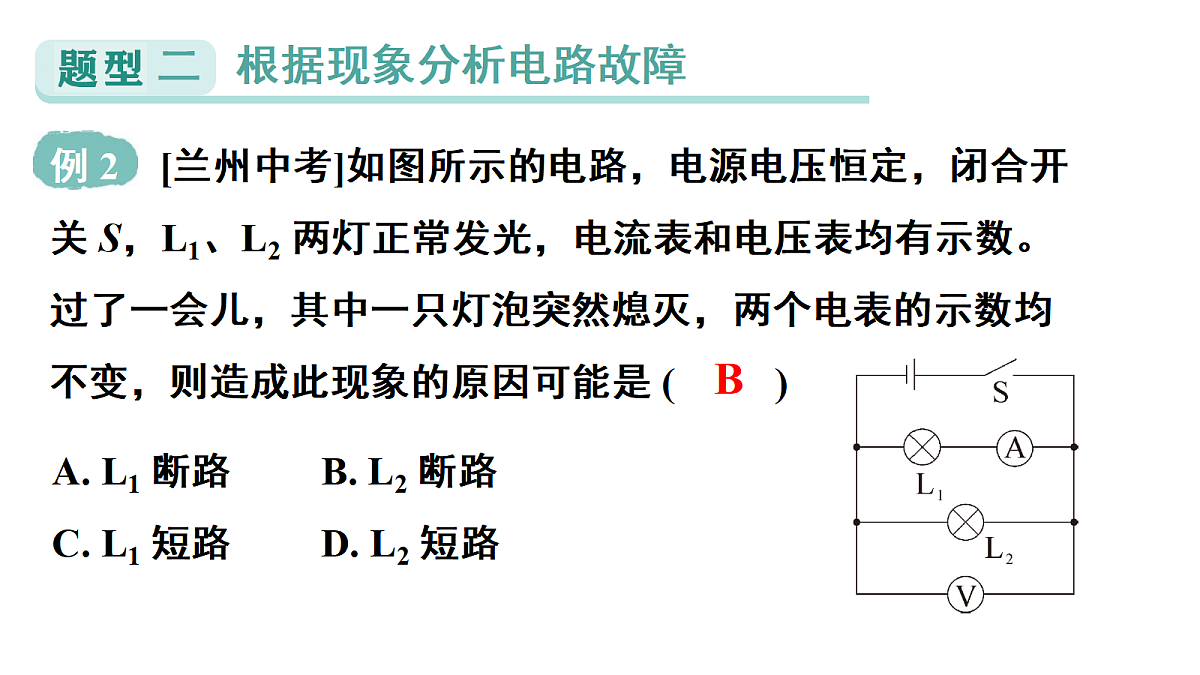

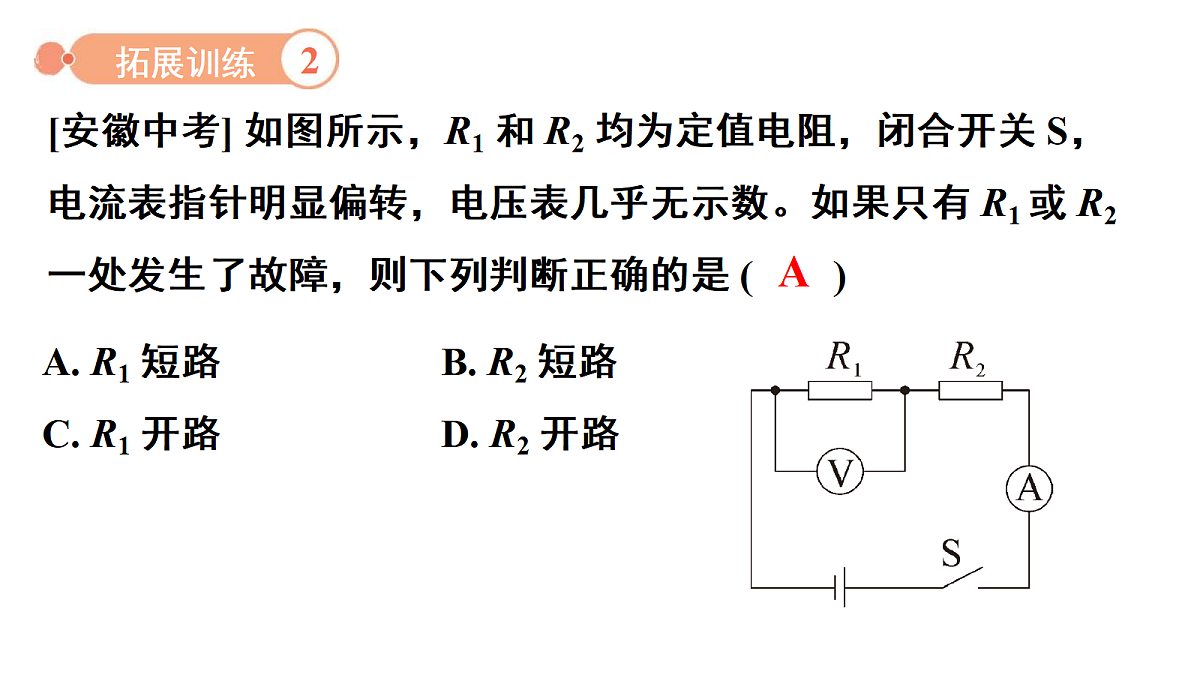

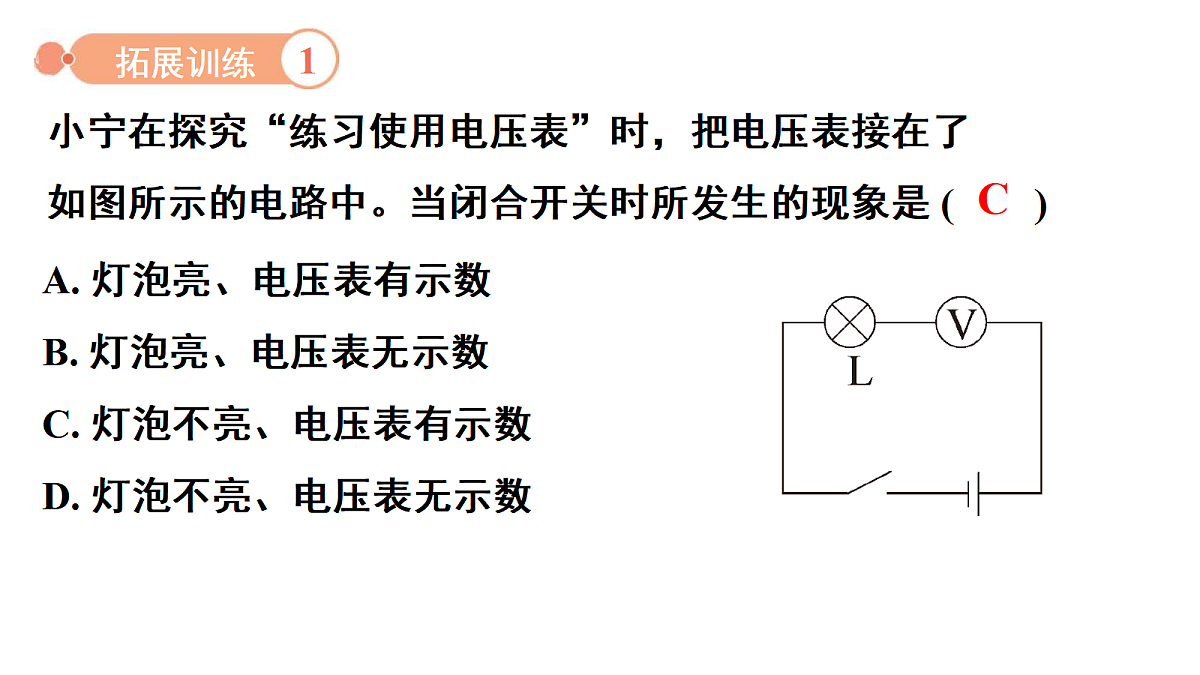

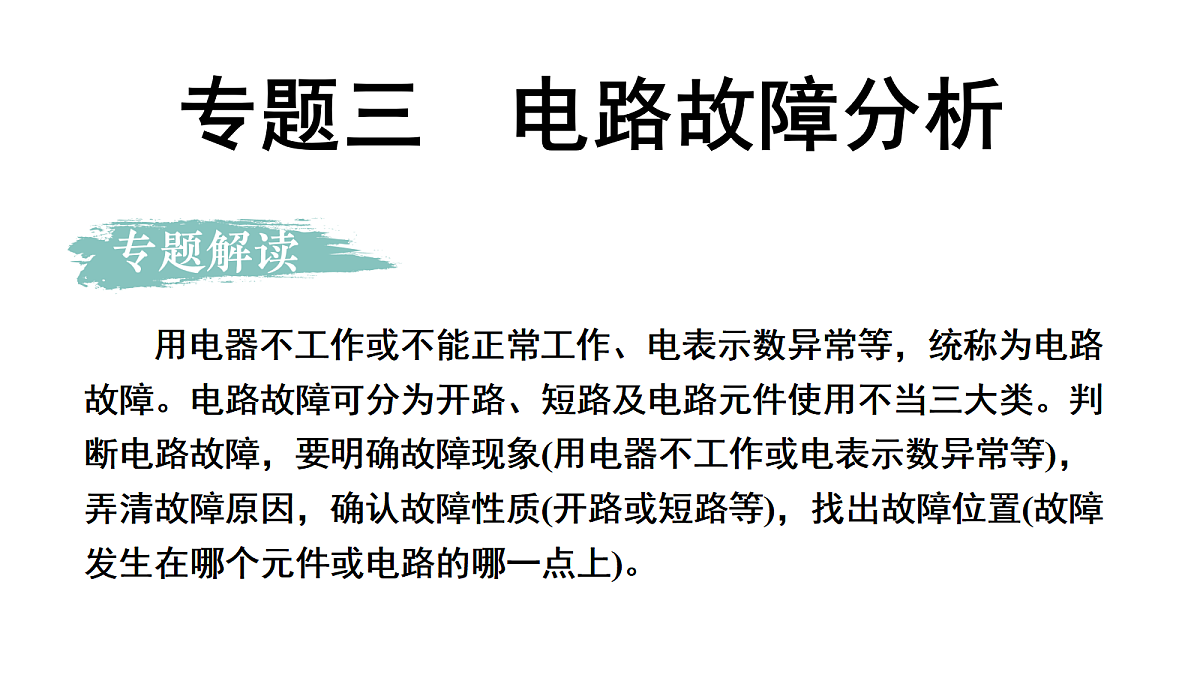

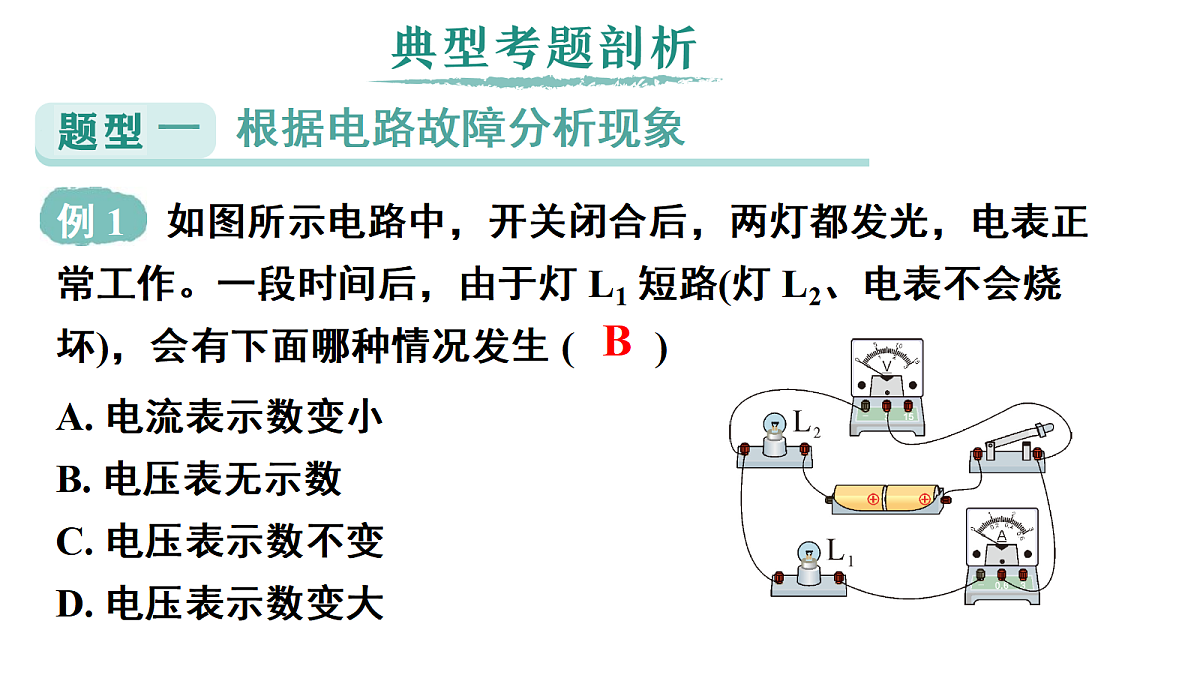

专题三　电路故障分析 用电器不工作或不能正常工作、电表示数异常等，统称为电路故障。电路故障可分为开路、短路及电路元件使用不当三大类。判断电路故障，要明确故障现象(用电器不工作或电表示数异常等)，弄清故障原因，确认故障性质(开路或短路等)，找出故障位置(故障发生在哪个元件或电路的哪一点上)。A. 电流表示数变小B. 电压表无示数C. 电压表示数不变D. 电压表示数变大BA. 灯泡亮、电压表有示数B. 灯泡亮、电压表无示数C. 灯泡不亮、电压表有示数D. 灯泡不亮、电压表无示数CBA. L1 断路 B. L2 断路C. L1 短路 D. L2 短路A. R1 短路 B. R2 短路C. R1 开路 D. R2 开路ACA. 将电流表接在 Q 点，若该表无示数，则干路开路B. 将电流表接在 Q 点，移动滑片，若该表有示数且示数不变，则 R2 开路C. 将电压表并联接在 M、N 点，若该表无示数，则 R2 开路D. 将电流表接在 Q 点，移动滑片，若该表示数改变，则 R1 开路A. R1 短路 B. R2 短路C. R1 开路 D. R2 开路D1. [广州模拟]发光二极管 (LED) 具有单向导电性。如图甲所示电路中，闭合开关后，电压表和电流表的示数如图乙。若电路中只有一个故障，则可能的原因是 (　　)①L 断路　②L 短路　③LED 断路④LED 短路　⑤LED 反接A.② B.①②C.③⑤ D.③④⑤C2.[泰安中考]如图所示电路，电源电压保持不变，闭合开关 S，只有一个电表指针发生偏转。已知电路故障只发生在灯泡 L 或电阻 R 上，其他元件均完好。下列对电路故障的分析正确的是 ( )A. 可能是电阻 R 断路B. 可能是灯泡 L 短路C. 一定是电阻 R 短路D. 一定是灯泡 L 断路A3. [深圳期中]图甲是一款仿真猫咪玩具，其头部和尾部可以在电动机带动下旋转。图乙是该玩具的简化电路图。目前该玩具某处出现了故障:通电后玩具猫咪只有尾部能旋转，而头部不能旋转。某同学利用一只电压表来判断故障的位置，将电压表一端接在 d 点不动，另一端依次接在 a 点、b 点和 c 点，闭合所有开关，电压表都有示数，且Uad ＝Ubd ＝Ucd 。下列说法正确的是 (　　)A. 可能是头部开关断路B. 可能是头部定时器断路C. 可能是头部电动机断路D. 可能是 e 点处断路C4. [自贡中考改编]如图，闭合开关 S，无论怎样移动滑片 P，发现电压表示数始终接近电源电压，经查灯泡 L 完好，导致这一现象的原因是滑动变阻器_________。排除故障后，闭合开关 S，灯泡 L 正常发光，将滑片 P 向左移动，灯泡 L 亮度_________(选填“变亮”“变暗”或“不变”)。开路变暗5. [科学思维][上海中考节选]如图所示的电路中，在定值电阻 R1 或滑动变阻器 R2 中，仅有一个故障。请你通过移动滑动变阻器的滑片 P 来探究出故障的原因，写出开关 S 闭合后，电流表示数变化情况及故障情况。_____________________________________________________________________________________________________________________________。移动滑动变阻器的滑片 P，若电流表的示数发生变化，说明定值电阻 R1 断路；若电流表的示数不变，说明滑动变阻器 R2 断路。
