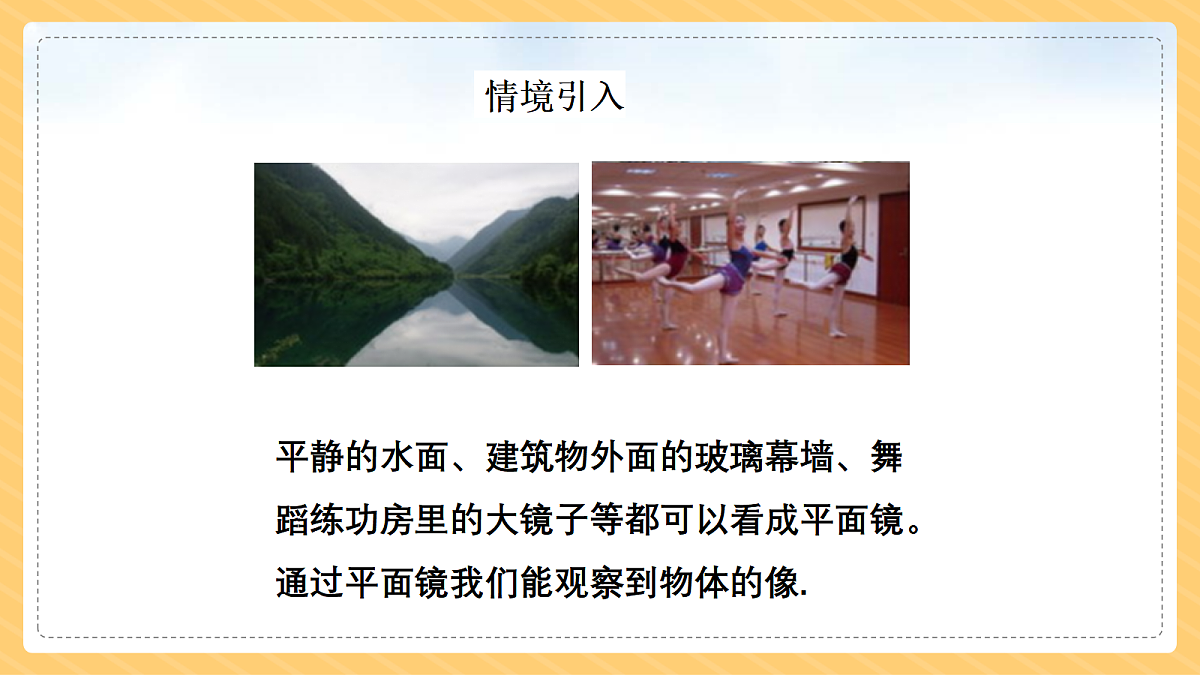

平静的水面、建筑物外面的玻璃幕墙、舞蹈练功房里的大镜子等都可以看成平面镜。通过平面镜我们能观察到物体的像.

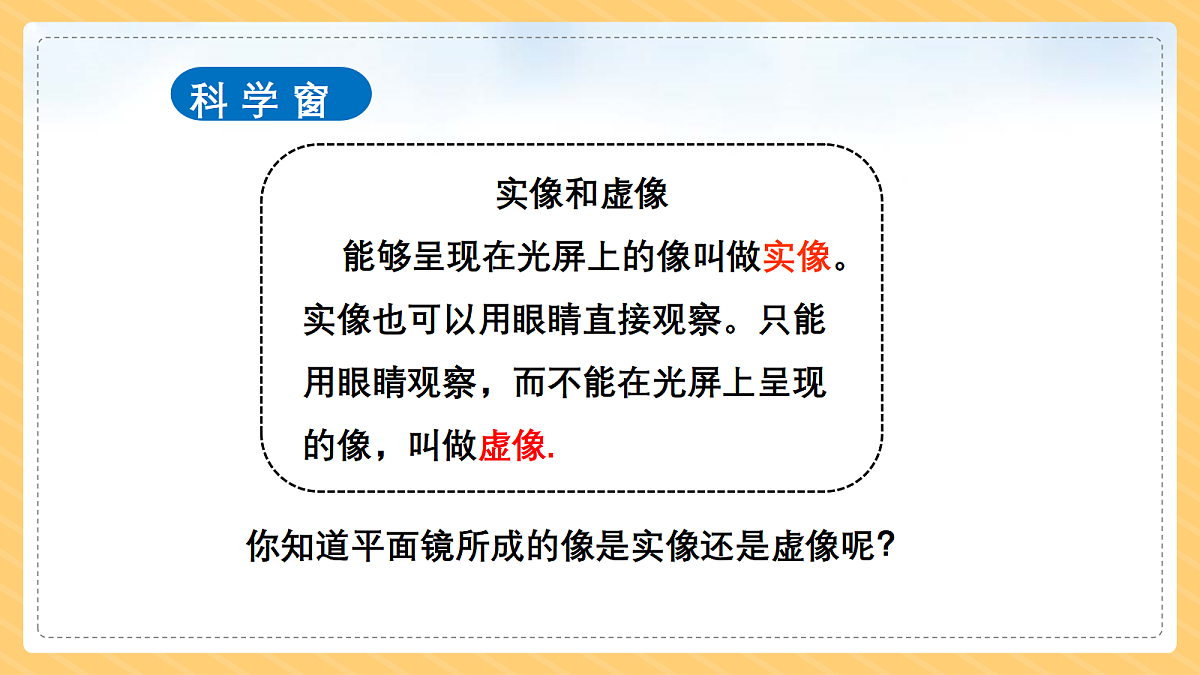

实像和虚像 能够呈现在光屏上的像叫做实像。实像也可以用眼睛直接观察。只能用眼睛观察，而不能在光屏上呈现的像，叫做虚像.
你知道平面镜所成的像是实像还是虚像呢？

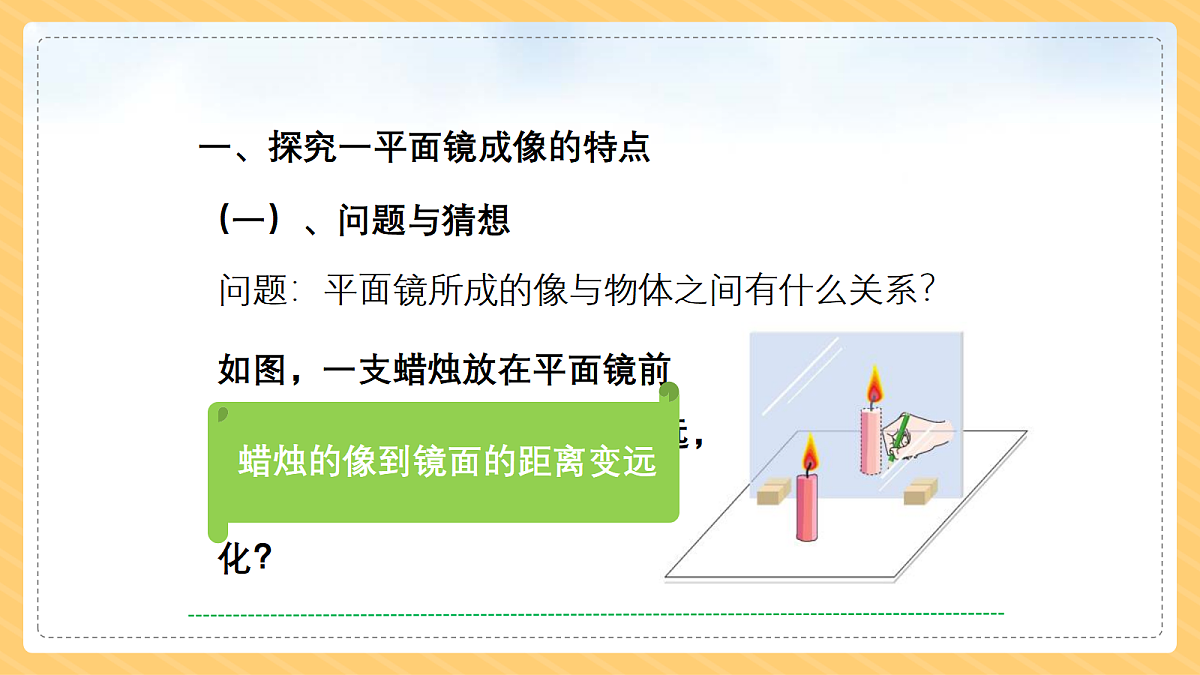

一、探究一平面镜成像的特点
问题：平面镜所成的像与物体之间有什么关系？
如图，一支蜡烛放在平面镜前（1）蜡烛离平面镜的距离变远，蜡烛的像到镜面的距离如何变化？
蜡烛的像到镜面的距离变远

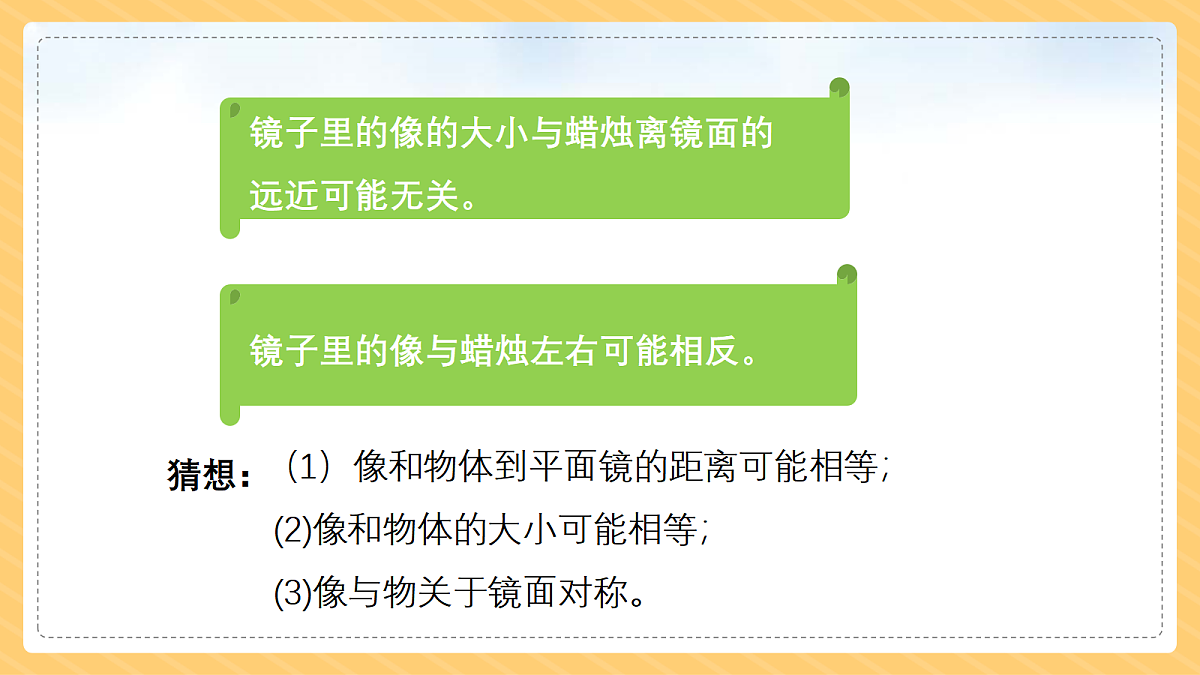

（1）像和物体到平面镜的距离可能相等； (2)像和物体的大小可能相等； (3)像与物关于镜面对称。
2、镜子里的像的大小与蜡烛离镜面的远近有关系吗？
镜子里的像的大小与蜡烛离镜面的远近可能无关。
3、镜子里的像与蜡烛左右关系一致吗？
镜子里的像与蜡烛左右可能相反。
1.实验器材：玻璃板、刻度尺、两支完 全一样的蜡烛、光具座、光屏、火柴
2.实验方法：等效替代法是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。
(1).将玻璃板垂直置于白纸上，在玻璃板前立一支点燃的蜡烛，透过玻璃板观察蜡烛的像。(2).将光屏放在像的位置，不透过玻璃板直接观察光屏上有无像。(3).将相同的未点燃的蜡烛放在像的位置，观察像与蜡烛的大小关系。
4.测量量出蜡烛和像到玻璃板的距离。5.移动蜡烛的位置，多次实验，并观察其像的大小有无变化。
注意：该实验最好在较暗的环境中进行，这样便于观察到由于光的反射所形成的像。
采用透明玻璃板代替平面镜虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到蜡烛B ，巧妙地解决了确定像的位置和大小的问题。
答案：用玻璃板代替平面镜的目的是便于确定像的位置。
问题1、为什么采用透明玻璃板代替平面镜？
问题2：用两个大小相同的蜡烛目的是什么?
答案：便于比较像和物大小。
问题3：为了保证实验效果应选择较薄的玻璃板还是较厚的玻璃板？
为了保证实验效果应选择较薄的玻璃板，否则点燃的前方蜡烛在玻璃板的两个表面反射成两个像，影响实验效果。
问题4：实验时玻璃板为什么垂直放置在水平桌面上？
实验时玻璃板若不与水平桌面垂直放置，后方的像所呈现的位置不在桌面上，此时在桌面上无论怎样调整后方的蜡烛，都不能与像重合。
某同学探究平面镜成像的特点的实验数据如下：
1、(1)平面镜中的像与物体大小是否相同？怎么知道的？
答案：平面镜中的像与物体大小相同.因为无论蜡烛到玻璃板的距离是远还是近，一支蜡烛与另一支蜡烛的像总是重合的 。
(2)、像到镜面的距离与物体到镜面的距离是否相等？怎么知道的？
答案：像和物体到镜面的距离相等，因为用刻度尺量出两支蜡烛到玻璃板的距离相等 。
(3).通过观察实验现象和所记录的数据，可得平面镜成像的特点有如下几点：
像和物体的大小相等（像物等大）。像和物体到镜面的距离相等（像物等距）。平面镜所成的像是虚像。像和物体的连线垂直于镜面。
2、平面镜成像原理：光的反射
3、平面镜成像作图
(2)原则：只要能用平面镜成像特点作图，一般就不用光的反射定律作图
方法一：利用光的反射定律（成像原理法）方法二：利用平面镜成像特点（成像特点法）
如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。
利用平面镜成像特点作图
想一想，哪一种方法更简便？
利用平面镜成像特点较简单
例1 已知物体和镜面，求作像;画出下图中物体在平面镜的像.
1、过A点做镜面的垂线；2、取与镜面相等的点等距离点A/和B/； 3、画虚像A/B/
例2:下图中S为点光源， S/为点光源S的像，确定平面镜的位置。
解析: 1、用虚线连接SS/ 2、线段SS/的中点03、过0点做SS/的垂线
1、画出图形ABC在平面镜中的像
2、下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
3、下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S.
测量视力时，要求人距离视力表5m，但是房间可利用的宽度只有3m。你能利用平面镜成像的规律来解决这个问题吗？如果能，请画示意图说明怎样解决。
解：已知视力检测时要求被测的人与视力表的距离为5m，但房间空间太小，可利用平面镜成像特点，人与视力表的像的距离为5m.如图所示∵视力表距平面镜3m，∴视力表在平面镜中所成的像距离平面镜为3m，∴人距平面镜应为5m-3m=2m．
对 称 平面镜成像时，像与物大小相等、与镜面的距离相等，像与物的连线垂直于平面镜。我们称这种关系为像与物关于镜面对称。
球面镜 反射面是球面的一部分的镜子叫做球面镜．其中，反射面是凹面的叫做凹面镜，反射面是凸面的叫做凸面镜。凸面镜对光线有发散作用凹面镜对光线有会聚作用。入射到凹面镜上的平行光的反射光线会聚到F点，这一点是凹面镜的焦点。
太阳灶、大型反射式望远镜、医生观察耳道的医用反光镜等，都是利用了凹面镜会聚光的性质制作的。2008年北京奥运会圣火火炬，就是用凹面镜会聚太阳光点燃的。根据光路的可逆性，若把光源放在凹面镜的焦点上，反射光线将平行射出，如手电筒、汽车头灯、探照灯等都利用了这一性质。汽车的观后镜、马路拐弯处的大反射镜等都选用的是凸面镜。
1.身高1.6米的同学站在学校的平面镜前1米的地方，他在镜中的像到镜面的距离 ；当他向镜面移近０.5米时，人与像之间的距离是 ；像的高度是 。
解：因平面镜成像特点之一：成等大正立的虚像，物距与像距相等，此时物距为1m，则像距也为1m，当他向镜面移近0.5米时，此时物距为0.5m，则像距也为0.5m，则人与像之间的距离是0.5m+0.5m=1m；由于像与物是等大的，所以像高也为1.6m．
2. 如图,在“探究平面镜成像特点”的实验中,明明同学设计了下列实验步骤:
a.在水平桌面上铺一张白纸,纸上竖立一块玻璃板,在纸上记录玻璃板的位置.
b.拿另一支完全相同的没有点燃的蜡烛放在玻璃板后方,移动到某一位置时,发现该蜡烛与被点燃的蜡烛的像完全重合,在纸上记下该蜡烛的位置.
 c.改变玻璃板前蜡烛的位置,重复以上实验,在纸上记录物与像的位置。d.点燃蜡烛放在玻璃板前,看到它在玻璃板后面的像,在纸上记录蜡烛的位置。(1)以上实验步骤,合理的顺序是　　　　(填写实验步骤前的字母);(2)步骤c的实验目的是　                                            .
为了避免实验的偶然性,
（一）实像和虚像实像：由实际光线汇聚而成能够呈现在光屏上的像叫做实像。虚像：不是实际光线的汇聚点，不能在白屏上呈现，只能用眼睛观察像，叫做虚像。
（二）平面镜成像的特点1．像与物体的大小相等；2．像与物体到镜面的距离相等；3．像与物体的连线关于镜面对称；4．平面镜所成的像是虚像。
1、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个（ ）
A B C D
2、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：( )
3、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_____________。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
4、下图中S为点光源，画出反射光线经过A点的光路图
