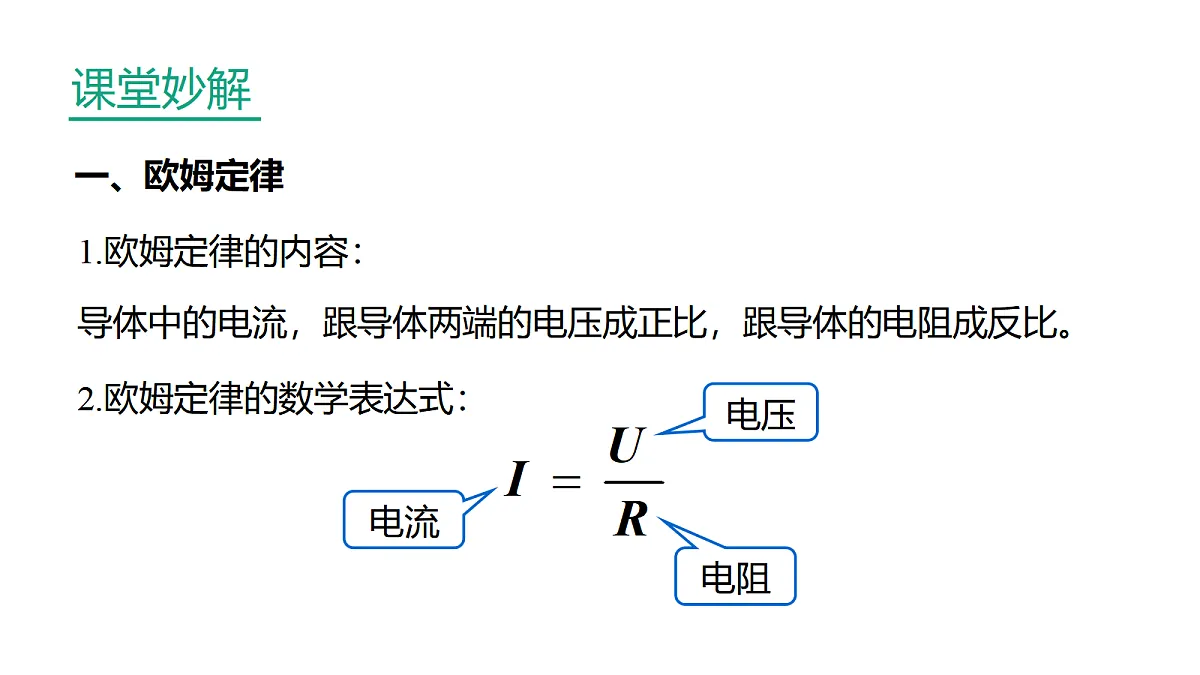

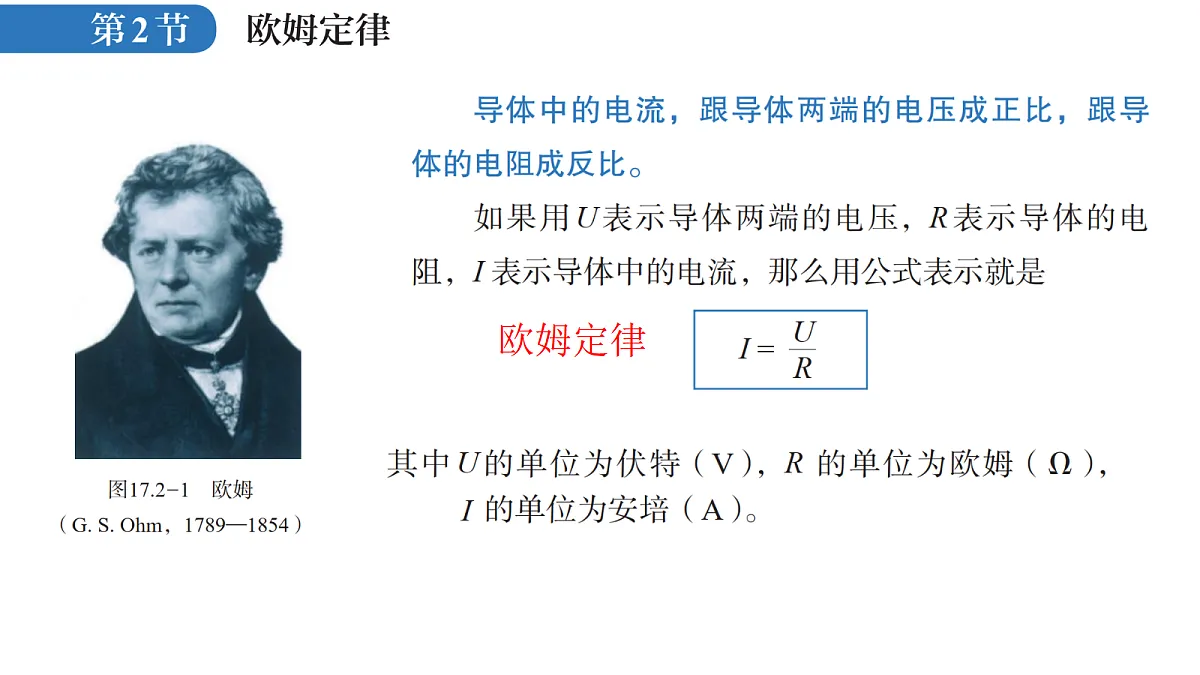

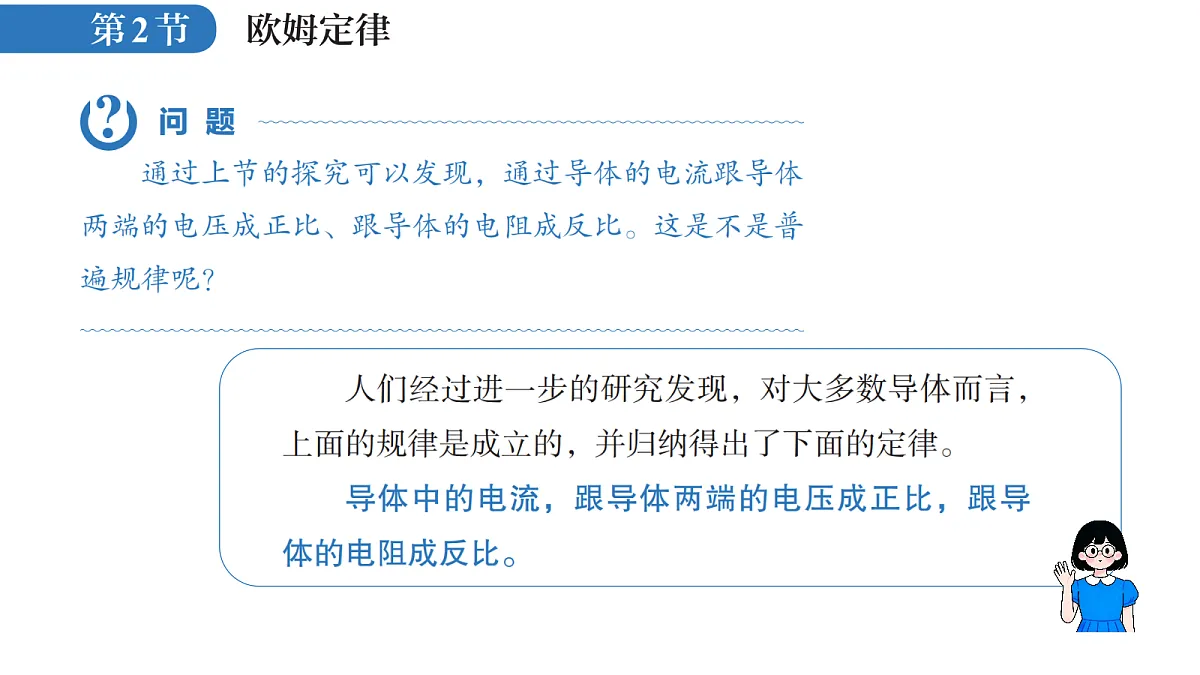

1.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.欧姆定律的数学表达式：

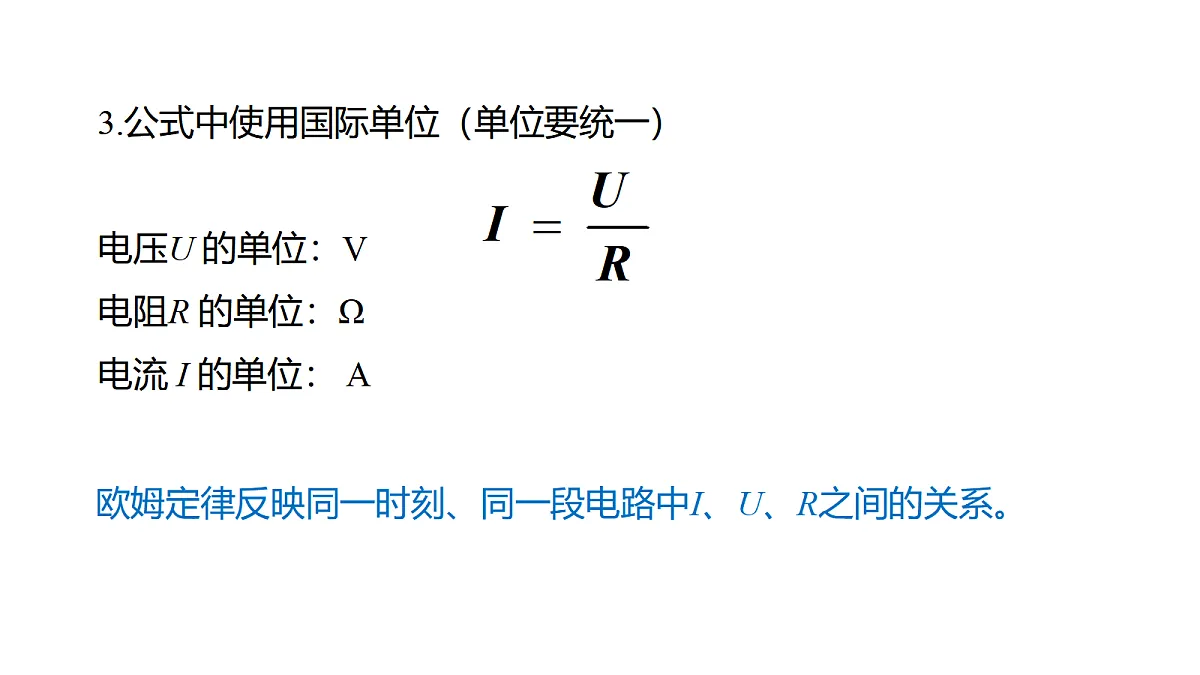

3.公式中使用国际单位（单位要统一）电压U 的单位：V 电阻R 的单位：Ω 电流 I 的单位： A
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
I、U、R须使用国际单位，即分别为V、Ω、A。

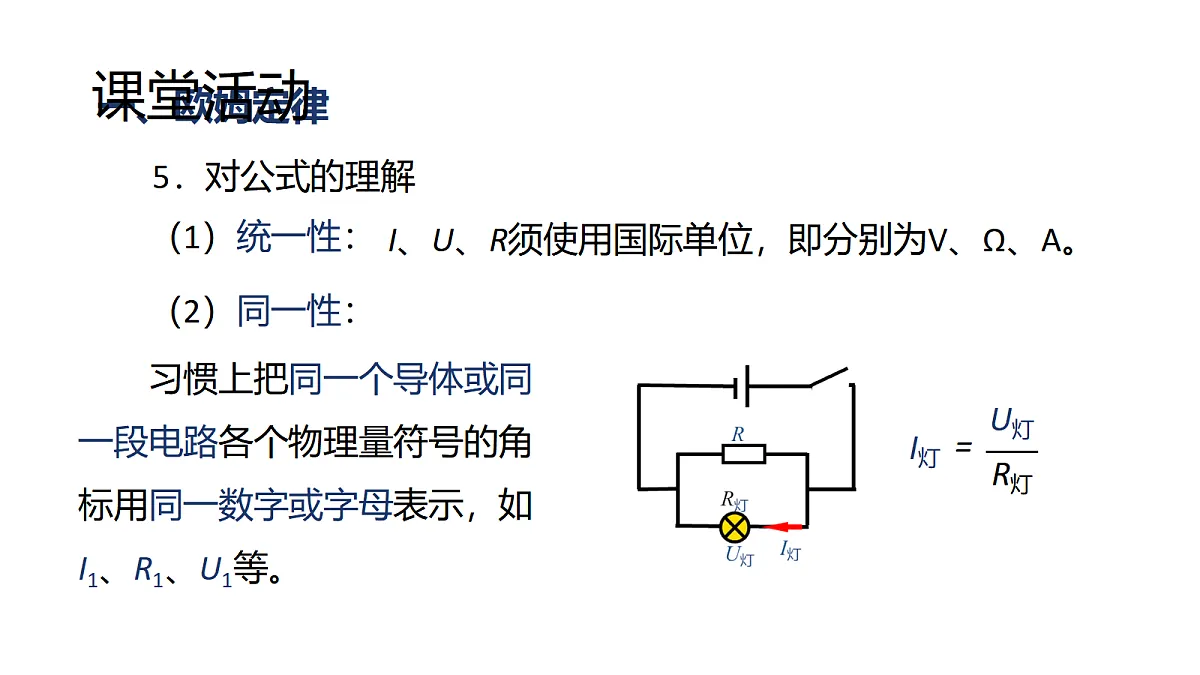

习惯上把同一个导体或同一段电路各个物理量符号的角标用同一数字或字母表示，如I1、R1、U1等。

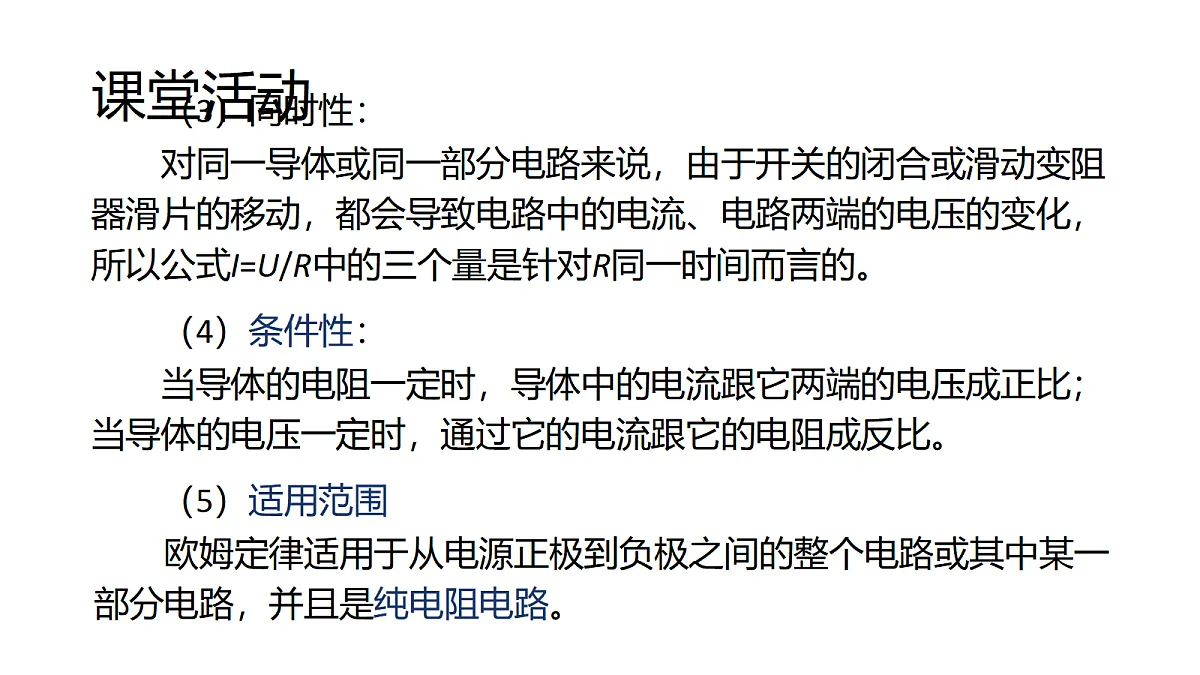

对同一导体或同一部分电路来说，由于开关的闭合或滑动变阻器滑片的移动，都会导致电路中的电流、电路两端的电压的变化，所以公式I=U/R中的三个量是针对R同一时间而言的。
　　当导体的电阻一定时，导体中的电流跟它两端的电压成正比；当导体的电压一定时，通过它的电流跟它的电阻成反比。
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。
【例题1】如图所示，闭合开关后，电阻为R的电阻器两端电压为6V, 通过电阻器的电流为0.3A 。(1) 计算电阻器的电阻R。(2) 调节电源电压，当电阻器两端电比变为原来的2倍时，通过电阻器的电流为原来的几倍？
解:（1) 电阻器两端电压 U=6V, 通过的电流I=0.3A。根据欧姆定律，可以得出电阻器的电阻
(2) 根据欧姆定律，当电阻不变 、电压变为原来的2倍时，通过电阻器的电流为原来的2倍。
答：（1)电阻为20Ω ；(2)电流为原来的几倍。
1. 下列关于欧姆定律的说法正确的是（　 ） A．导体的电阻与导体两端的电压成正比 B．导体的电阻与导体中的电流成反比 C．导体两端没有电压时，它的电阻为零 D．导体的电阻与本身的材料和属性有关，与电压、电流无关
利用欧姆定律解答计算题的步骤：
1.认真审题，在电路图（或画出的电路图）上标出已知量、待求量；2.明确各用电器之间的连接方式、各个电表测量的对象，以及电路发生变化后用电器的连接方式、电表测量对象有无变化；3.明确解题思路，寻找解题依据，包括欧姆定律以及串、并联电路中的电流、电压、电阻的特点；4.列方程，用数学方法求解，要有必要的文字说明及涉及的物理公式；5.讨论结果的合理性，得出答案。
在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
2.如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片P向上移动，则电路中（　　）A．总电阻增大，电流减小B．总电阻增大，电流增大C．总电阻减小，电流增大D．总电阻减小，电流减小
3.在如图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中（　　）A．电压表V的示数变大B．电流表A2的示数变大C．电流表A1与电流表A2示数的比值变小D．电压表V与电流表A示数的比值变大
4. 图是某同学在探究电流与电压的关系时，根据实验数据画出的I-U图像。他实验时使用的电阻器的电阻是多大?
5. 图是某同学在探究电流与电阻的关系时，根据实验数据画出的I-R图像。实验时控制的电压是多大?
6．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”或“小于”）
7.几位同学学习了欧姆定律后，根据I=U/R，推导出了R=U/I.于是他们提出了以下几种看法，你认为正确的是（ ）A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D.导体两端不加电压时，导体的电阻为零
