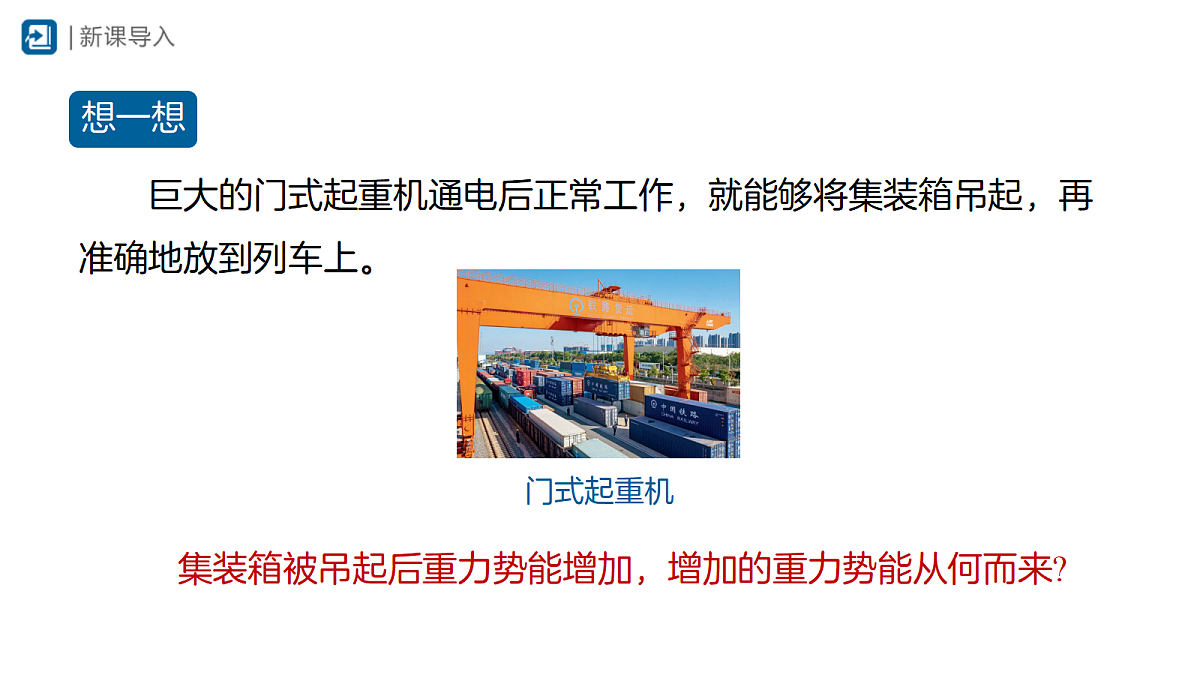

巨大的门式起重机通电后正常工作，就能够将集装箱吊起，再准确地放到列车上。
集装箱被吊起后重力势能增加，增加的重力势能从何而来?

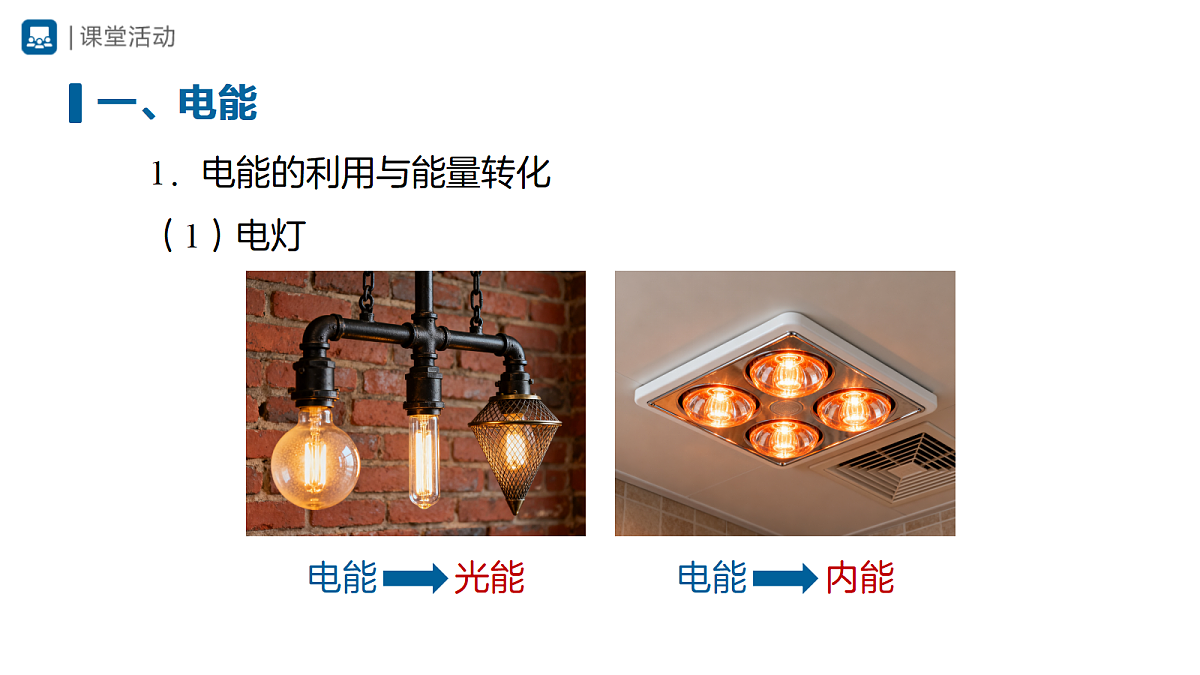

　　1．电能的利用与能量转化
电能 光能
电能 内能

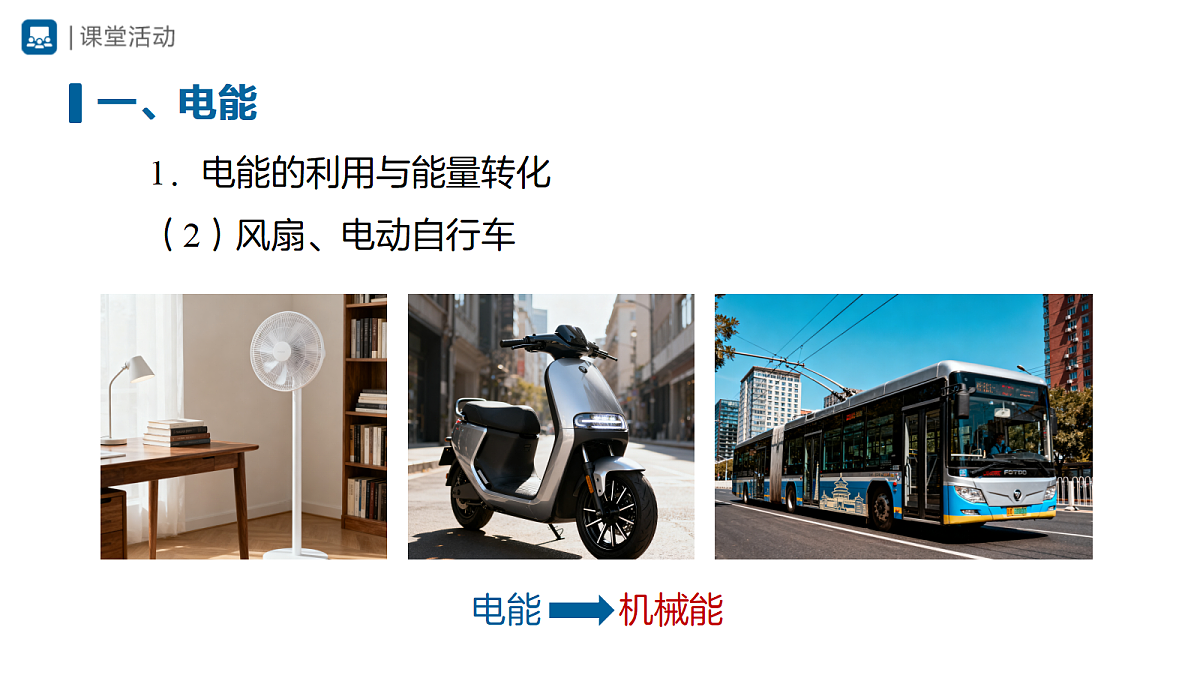

　　（2）风扇、电动自行车
电能 机械能

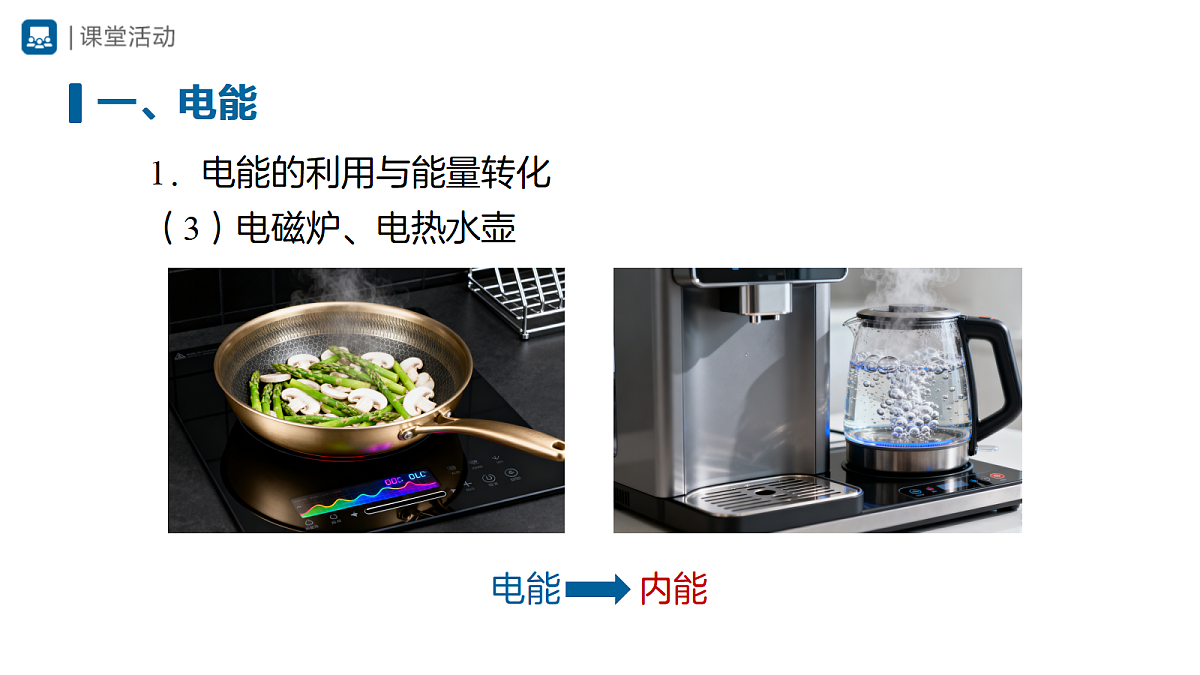

　　（3）电磁炉、电热水壶

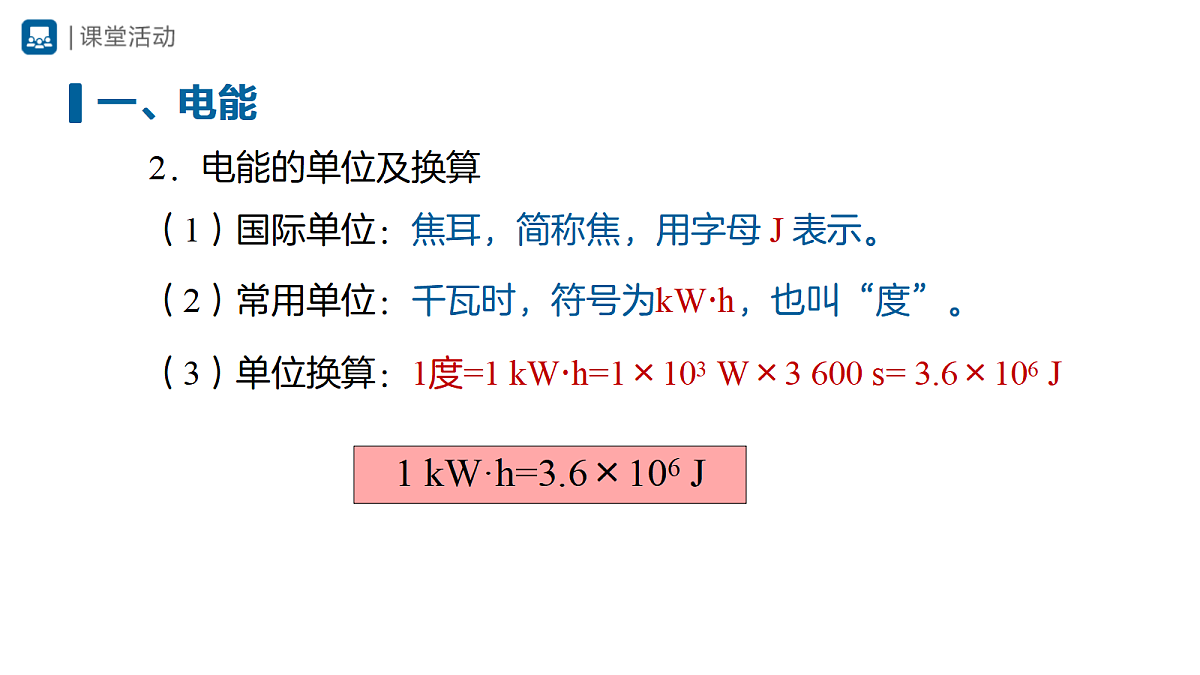

　　2．电能的单位及换算
　　（1）国际单位：焦耳，简称焦，用字母 J 表示。
　　（2）常用单位：千瓦时，符号为kW·h，也叫“度”。
　　（3）单位换算：1度=1 kW·h=1×103 W×3 600 s= 3.6×106 J
1 kW·h=3.6×106 J

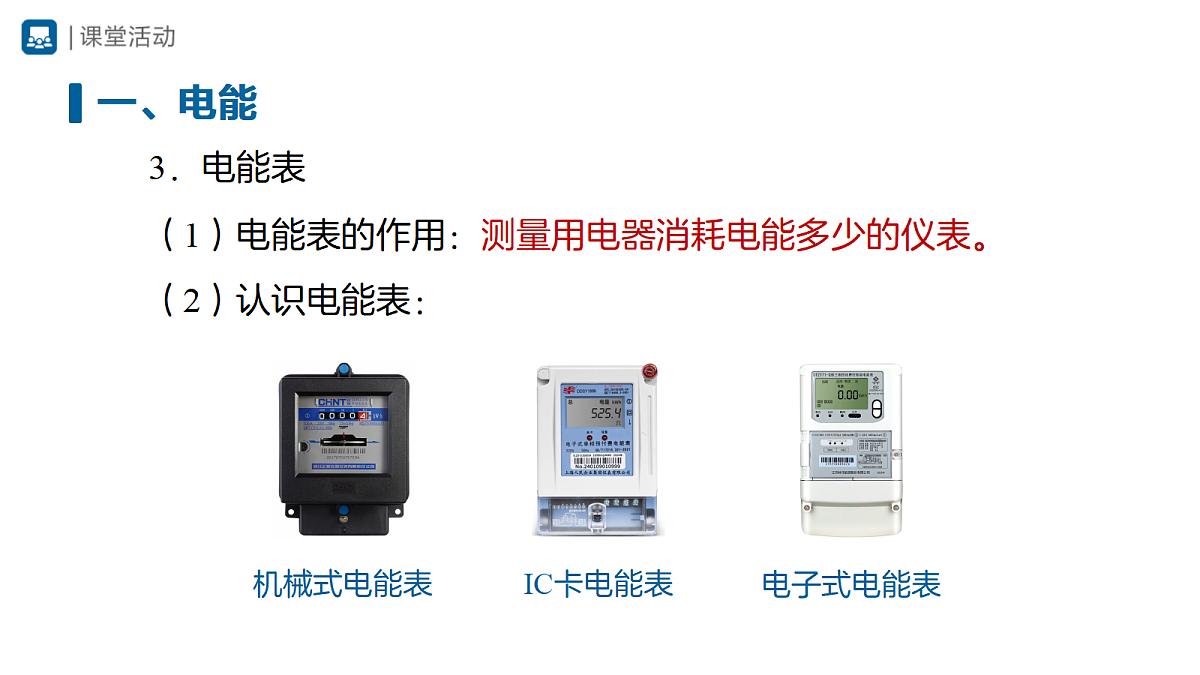

　　（1）电能表的作用：测量用电器消耗电能多少的仪表。
　　（2）认识电能表：

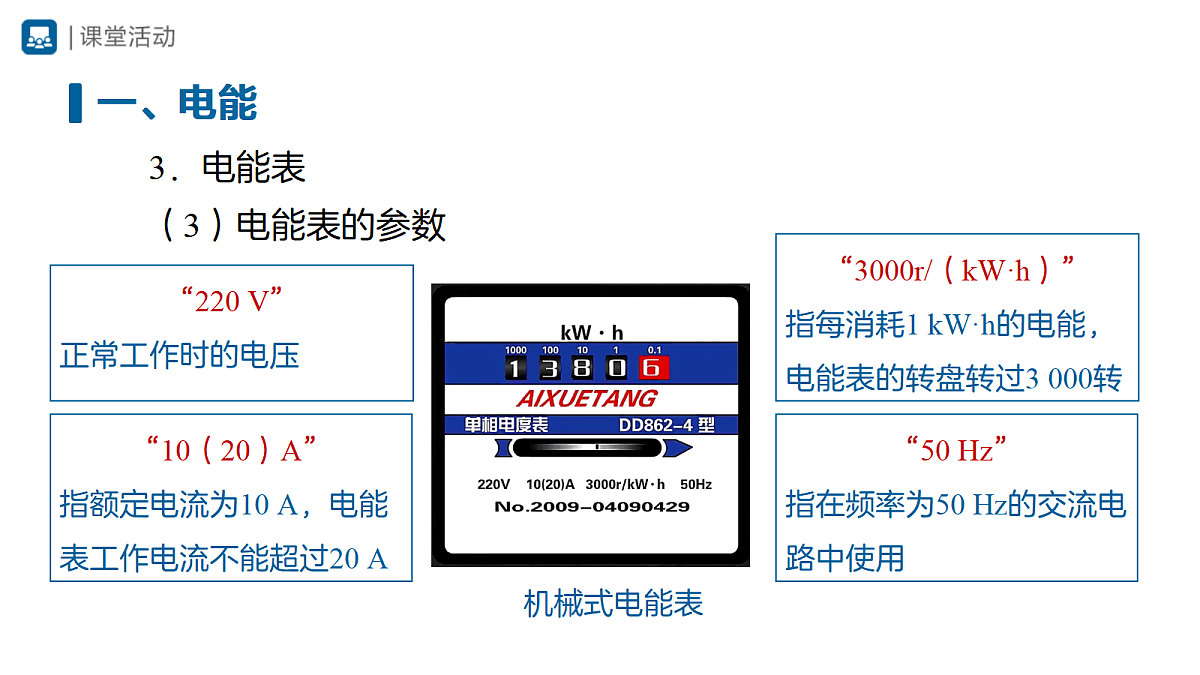

　　（3）电能表的参数
“10（20）A”指额定电流为10 A，电能表工作电流不能超过20 A
“220 V”正常工作时的电压
“3000r/（kW·h）”指每消耗1 kW·h的电能，电能表的转盘转过3 000转
“50 Hz”指在频率为50 Hz的交流电路中使用
电子式电能表没有铝盘，但是表盘上有一个指示灯，工作时，该指示灯会闪烁。
表盘上标有3200 imp/（kw·h）字样，指接在电路中的用电器，每消耗 1 kW·h的电能时，电能表的指示灯闪烁3 200次。
　　（4）电能表的读数
电能表当前的示数为 1 380.6 kW·h
　　（5）通过电能表求用电器消耗电能的方法　
　　电能表上前、后两次的示数之差，就是用电器在这段时间内消耗的电能： W=W后－W前
小华家今年1月1日安装了新电能表，九月初的示数如图甲所示，九月末示数如图乙所示，今年九月前他家共用了_______ 度的电能，九月份他家共用_____度电能。
　　明确电能表转盘转 1 圈（指示灯亮 1 次）时，消耗的电能值，然后测量某段时间内电能表转盘的转数（指示灯亮的次数），通过计算得出所消耗的电能。
某电能表表盘上标有“1200 r/（kW·h）”，将用电器单独接在该表上。当用电器连续工作4 min时，电能表转盘转过60 r，求该用电器消耗的电能。
W＝ 60 r/[1200 r/（kW·h）] =0.05 kW·h
　　电动自行车的核心部件：
这个能量转化的过程是通过电流做功来实现的。有多少电能发生了转化就说电流做了多少功，即电功是多少。
　　（1）电动自行车运动时，是电能转化为机械能的过程；
　　（2）电动自行车运动时，电流做功使电动机向外输出机械能。
用电热水壶给水加热，水的温度逐渐升高，若水增加了105 J的内能（电能仅转换为内能，不考虑热量的损失）；
　　则电热水壶一定消耗了105 J的电能；
　　在这一过程中，电流做功105 J。
电流做功多少与哪些因素有关?
　　2．影响电功大小的因素
　　（1）可能与电流有关；
　　（2）可能与电压有关；
　　（3）可能与通电时间有关；　　……
　　研究表明：　　电流所做功的多少跟电压、电流、通电时间有关，加在用电器两端的电压越高、通过的电流越大、通电时间越长，电流做功也越多。
　　电功等于电压、电流与通电时间的乘积。
1 J =1 V×1 A×1 s
　　（3）各物理量的物理意义及单位：
U 表示电压，单位是伏（V）。
I 表示电流，单位是安（A）。
t 表示时间，单位是秒（ s ）。
W表示电功，单位是焦（ J ），常用单位是千瓦时（kW·h）。
电功等于电压、电流与通电时间的乘积。
　　（4）电功的推导公式
　　提示：　　W＝UIt 是普遍适用的，电功变形公式只适用于纯电阻电路。
　　①单位的统一性：W、U、I、t 的单位必须是国际单位，分别为：J、V、A、s。
　　②电路的同一性：W、U、I、t 必须是同一个导体在同一时间对应的四个物理量，符号的角标用同一数字或字母表示，如W1、U1、I1、t1 。
　　（5）应用 W＝UIt 的注意问题
　　1．关于电功，下列说法不正确的是（　）　　A．电流做了多少功就有多少电能转化为其他形式的能　　B．电流做功的过程就是消耗电能的过程　　C．用电能表可以测量电流做功的多少　　D．电流越大，电流做功就一定越多
　　2．移动便携式充电宝实质是一个可充电的锂聚合物电池。用充电宝给手机电充电时，此时手机电池相当于_______（选填“用电器”或“电源”）。若手机电池上面标明电压为3.7 V，容量为3 000 mA·h，给它充满电后，大约储存了_______J的电能。
