新教材浙教版科学八年级下册第5节 家庭用电 第1课时 （教学课件）

这是一份初中科学浙教版（2024）八年级下册（2024）第5节 家庭用电教学ppt课件，共29页。PPT课件主要包含了家庭电路，熔断器和断路器，课堂导入，PART01，PART02，PART03，课堂练习，课堂小结等内容，欢迎下载使用。

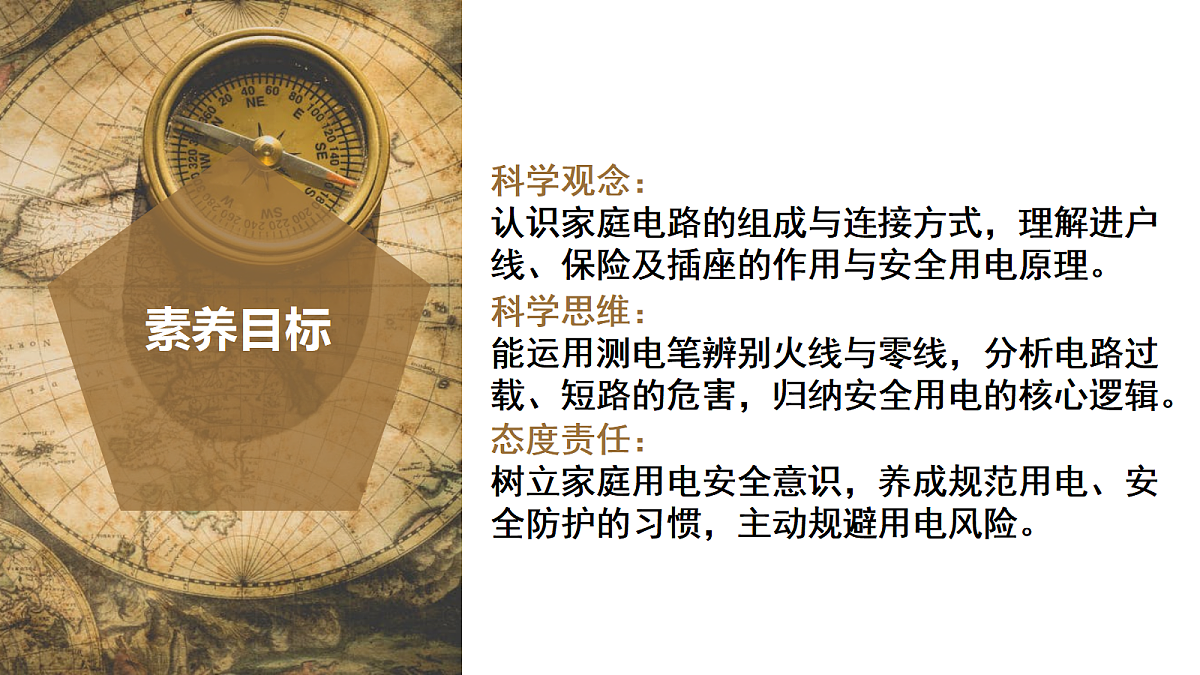

科学观念：认识家庭电路的组成与连接方式，理解进户线、保险及插座的作用与安全用电原理。
科学思维：能运用测电笔辨别火线与零线，分析电路过载、短路的危害，归纳安全用电的核心逻辑。
态度责任：树立家庭用电安全意识，养成规范用电、安全防护的习惯，主动规避用电风险。
在前面的学习中，我们认识了一些较为简单的电路，也学会了画电路图。
每个家庭里都有许多电灯和其他的家用电器，这些用电器的电路是如何分布的呢？
1.进户线的电压是 伏。
2.有几根导线与电能表连接，如何连接？
3.插座与电灯之间是 联，这样连接的好处是 。
4根（1、2火线；3、4零线）
插座上的用电器与电灯能独立工作
家庭电路所用的电能是通过电网从发电厂输送过来的。输电线先接到电能表、断路器上，然后连接到室内的电灯、插座上。

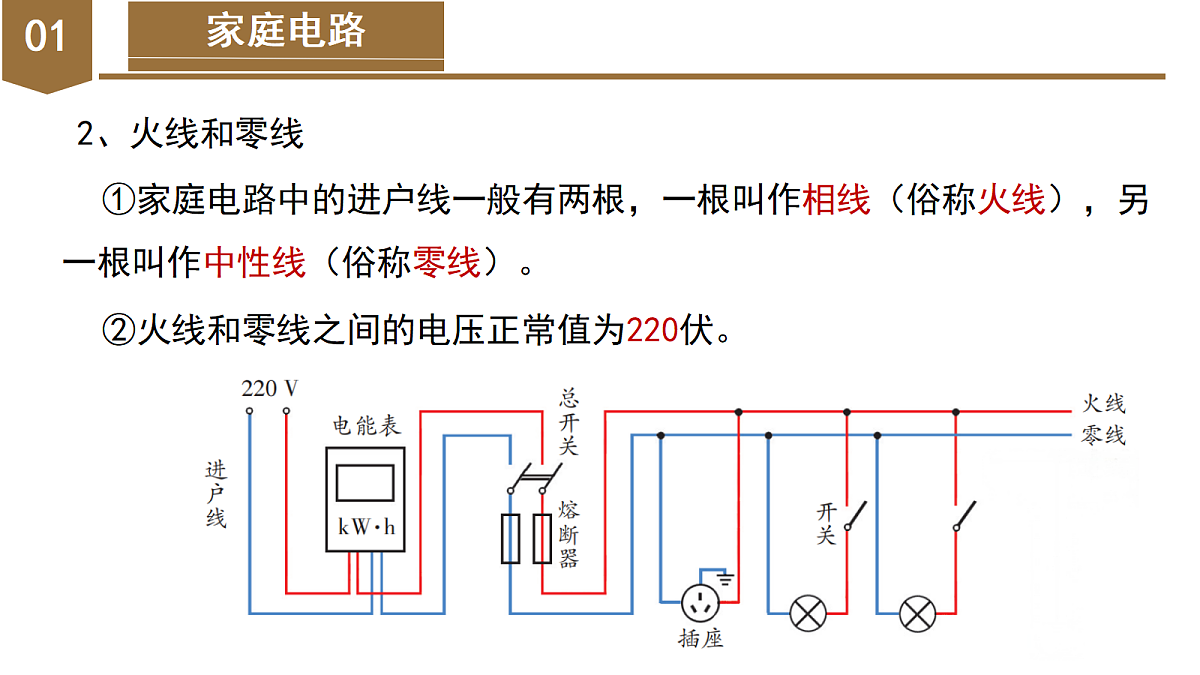

①家庭电路中的进户线一般有两根，一根叫作相线（俗称火线），另一根叫作中性线（俗称零线）。
②火线和零线之间的电压正常值为220伏。
（1）氖管测电笔的结构
①正确方法：手触金属笔卡；笔尖金属体触相线时氖管发光，触中性线时氛管不发光。
②错误方法：手未触金属笔卡，笔尖金属体触相线时氖管仍不会发光。
手指千万不能碰到笔尖金属体
测电笔的氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。 氖管发光只需很小的电流，所以要在测电笔的电路中串联一个很大的电阻，约有一百万欧姆。由于电流很小，使用测电笔时尽管电流通过人体，也不会对人造成伤害。
现在常见的熔断器主要是封闭管式熔断器，安装在电器设备上。它的保险丝被封闭在玻璃管内。当电路中电流过大时，保险丝会自动熔断。保险丝熔断后，需排除故障并更换新保险丝后，电路才可工作。
一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流（表示保险丝所能承受的最大电流）。
当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。
选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
1.如果选用的保险丝额定电流值太大或太小，那将会怎样？
额定电流太大无法起到保护作用，太小可能会频繁熔断，更换不方便。
2.在家庭电路中能用铜丝或铁丝代替保险丝吗？为什么？
不能，因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。
（保险丝通常用铅锑合金丝）
断路器一般连接在相线上。
当流过断路器的电流超过额定电流时，断路器会自动断开，切断电路，从而起到保护电路的作用。
断路器能手动切断电路，也能手动复位。断路器因使用方便、安全而得到普及。
如图是一种断路器的工作原理图，你能否向同桌介绍其工作原理。
正常情况下，电路中有电流通过，双金属片保持平直状态，触点闭合，电路正常工作当电路中电流过大时，双金属片会因过度加热而发生变形，变形的双金属片会推开簧锁装置，在弹簧的拉力作用下，触点被断开，导致电流消失，从而保护电路。
家用电器是通过将插头插入插座而接入家庭电路中的。插座一般有两孔式和三孔式之分。
两孔式插座的一个孔连接在家庭电路的相线上，另一个孔连接在中性线上。使用两脚电源插头的用电器只要把两脚插头插入插孔，用电器就接入电路，可以工作了。
如果用电器火线的绝缘层被破坏，火线与用电器的金属壳相接触，金属壳上就有220伏的电压，带电的金属外壳会使人触电，那么如何避免漏电造成的事故呢？
可以将用电器的金属外壳与大地相连接。
三孔式插座除了相线插孔和中性线插孔以外，还有一个中间插孔，在建造房屋电路布线时已经将这个插孔与大地相连，因此称为接地保护孔。
使用三脚插头的用电器，外壳接在插头的中间脚上，当把三脚插头插入三孔式插座时，用电器的外壳就与大地相连了。
当相线与用电器的金属外壳接触，而外壳接地时，电流会直接经接地线进入大地。因此，接地线是用电器的安全线。
【典例1】图为测电笔的结构及使用方法。下列说法正确的是(　　)A．测电笔可以判断物体是带正电还是带负电B．若氖管发光，则此时人体中有电流通过C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
【解答】A.测电笔可以判断导线是火线还是零线，故A错误；B.若氖管发光，则此时人体中有电流通过，故B正确；C.笔尖、电阻和、氖管、弹簧和笔卡都是导体，而外壳是绝缘体，故C错误；D.使用测电笔时，人体必需与笔尾部的金属体接触，那么乙是正确的，甲是错误的，故D错误。
【典例2】家庭电路中接入的断路器，其作用是(　　)A．给家用电器提供电能B．提高家用电器效率C．保护电路以免发生火灾D．测量电路消耗的电能
【解析】A.给家用电器提供电能的是电源，A错误。B.断路器不能提高家用电器效率，B错误。C.断路器是一种电气安全装置，保护电路以免发生火灾，C正确。D.测量电路消耗的电能用电能表，D错误。
【典例3】下列说法错误的是（　　） A．有金属外壳的用电器应使用三孔插座B．磁场中某点的磁场方向是由放在该点的小磁针静止时N极指向决定的C．电磁继电器是远距离自动控制与操作，利用低电压、弱电流控制高电压、强电流D．家庭电路中保险丝断了不能用铜丝来代替是因为铜丝熔点高
【答案】A.有金属外壳的用电器应使用三孔插座，防止发生触电；B.磁场中某点的磁场方向是一定的，只是由放在该点的小磁针静止时N极指向来反映，并不由它来决定；C.电磁继电器是远距离自动控制与操作，利用低电压、弱电流控制高电压、强电流；D.家庭电路中保险丝断了不能用铜丝来代替是因为铜丝熔点高，发生事故时不会熔断保护电路安全。
