人教版 (2019)选择性必修 第一册实验：用双缝干涉测量光的波长教学ppt课件

这是一份人教版 (2019)选择性必修 第一册实验：用双缝干涉测量光的波长教学ppt课件，共10页。PPT课件主要包含了1实验原理，2实验器材，3实验步骤，4注意事项，5数据处理，观察思考，如何解释，中央为白色亮条纹等内容，欢迎下载使用。
r2-r1=dsinθ
相邻两个明(或暗)条纹之间的距离为
d--双缝间的距离l--双缝与屏间的距离
光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头，学生电源、导线、刻度尺

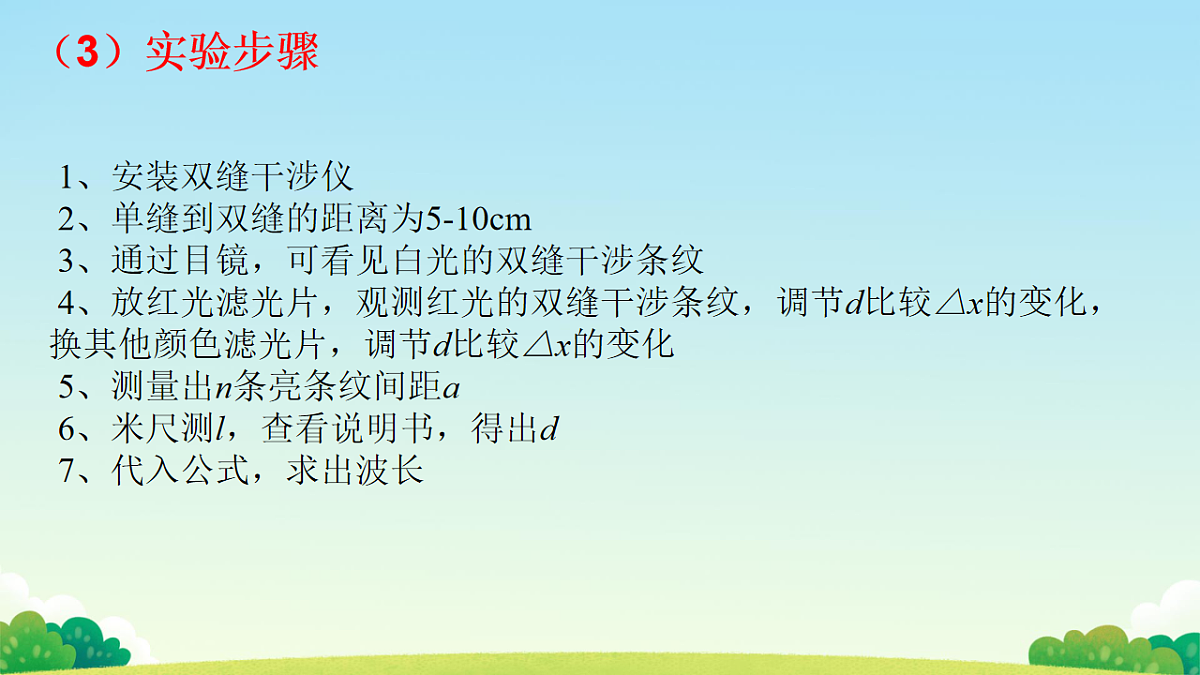

1、安装双缝干涉仪2、单缝到双缝的距离为5-10cm3、通过目镜，可看见白光的双缝干涉条纹4、放红光滤光片，观测红光的双缝干涉条纹，调节d比较△x的变化，换其他颜色滤光片，调节d比较△x的变化5、测量出n条亮条纹间距a6、米尺测l，查看说明书，得出d7、代入公式，求出波长

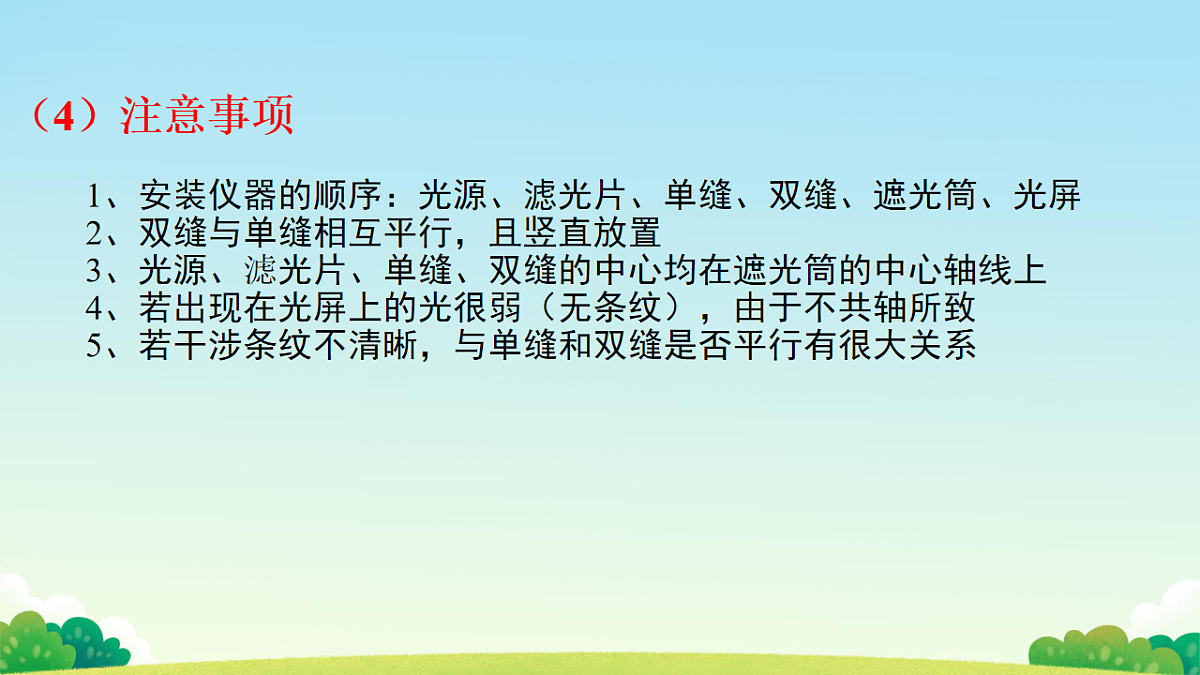

1、安装仪器的顺序：光源、滤光片、单缝、双缝、遮光筒、光屏2、双缝与单缝相互平行，且竖直放置3、光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上4、若出现在光屏上的光很弱（无条纹），由于不共轴所致5、若干涉条纹不清晰，与单缝和双缝是否平行有很大关系
测出n个亮条纹间的距离a，就可以求出相邻两个亮条纹的距离
从左边的干涉条纹你得到什么信息？
例题：在《用双缝干涉测光的波长》的实验中，装置如图，双缝间的距离d=3mm
（1）若测定红光的波长，应选用 色的滤光片，实验时需要测定的物理量有： 和 。
（2）若测得双缝与屏之间距离0.70m，通过测量头（与螺旋测微器原理相似，手轮转动一周，分划板前进或后退0.500mm）观察第1条亮纹的位置如图（a）所示，观察第5条亮纹的位置如图（b）所示，则可求出红光的波长= m.（保留一位有效数字）
观察：白光的干涉图样有何特点？
1、明暗相间的彩色条纹
3、在每条彩色亮纹中红光总是在外侧，紫光在内侧
