沪粤版（2024）八年级下册（2024）杠杆习题课件ppt

这是一份沪粤版（2024）八年级下册（2024）杠杆习题课件ppt，共28页。PPT课件主要包含了某一固定点，力的作用线，动力臂，阻力臂，静止或匀速转动，F1L1＝F2L2，寻找普遍规律，杠杆自身的重力，实验注意事项小结，杠杆自重等内容，欢迎下载使用。

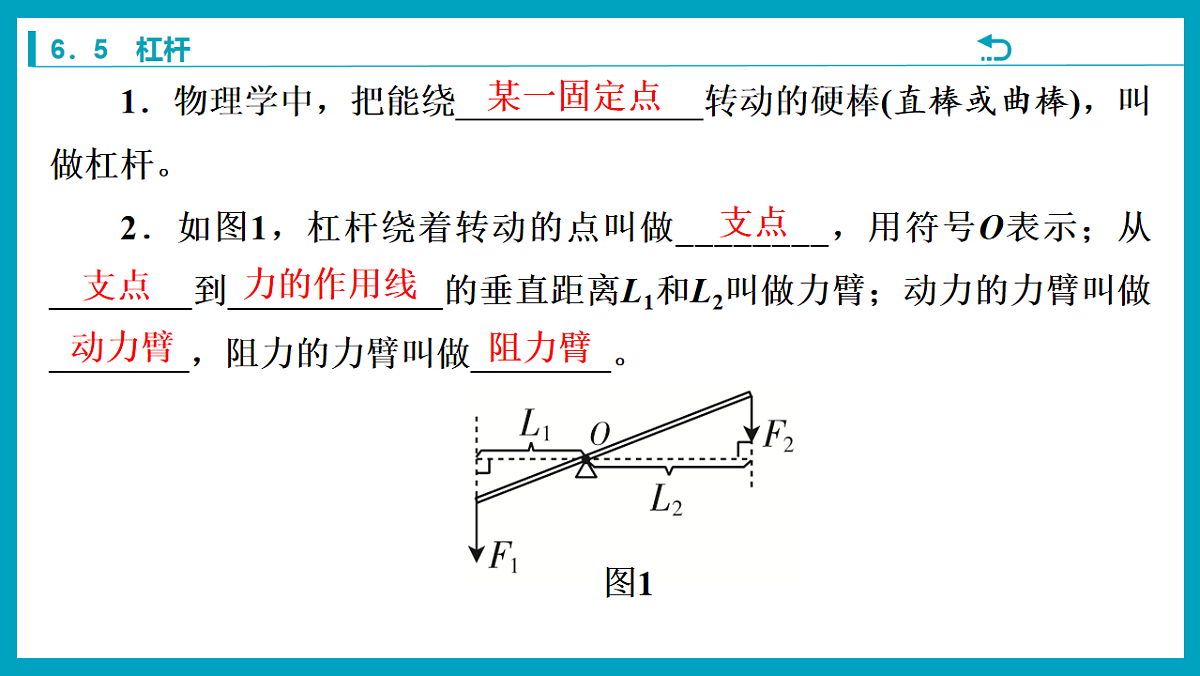

1．物理学中，把能绕______________转动的硬棒(直棒或曲棒)，叫做杠杆。2．如图1，杠杆绕着转动的点叫做________，用符号O表示；从________到____________的垂直距离L1和L2叫做力臂；动力的力臂叫做________，阻力的力臂叫做________。

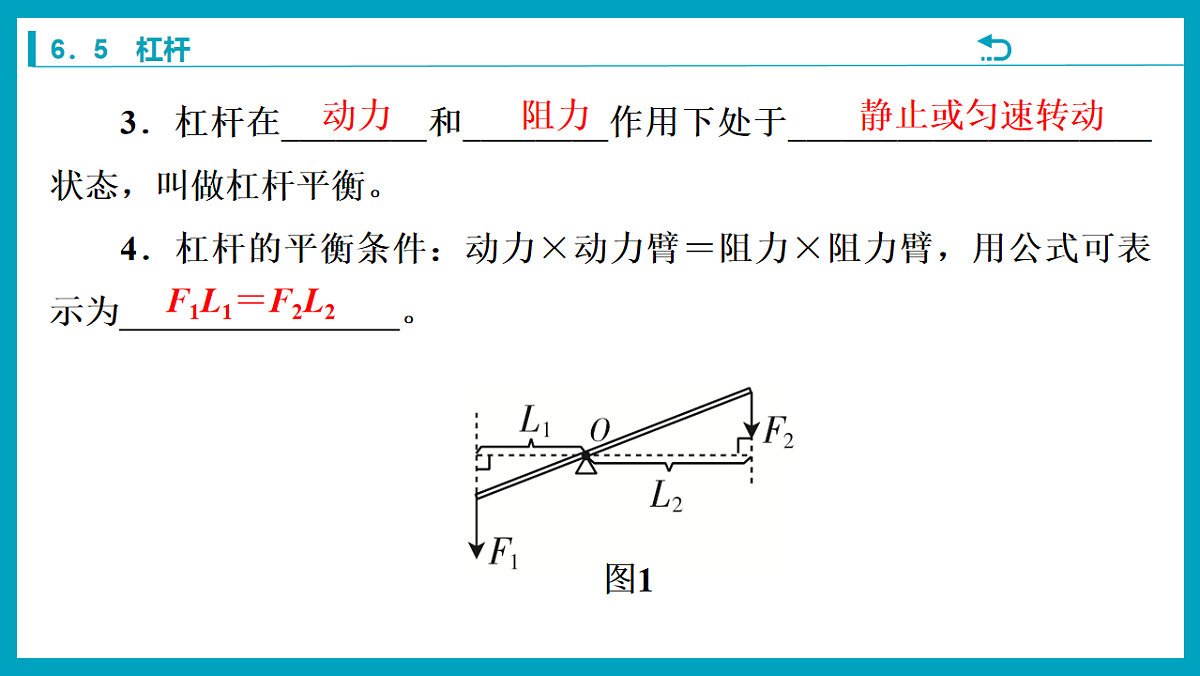

3．杠杆在________和________作用下处于____________________状态，叫做杠杆平衡。4．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂，用公式可表示为________________。

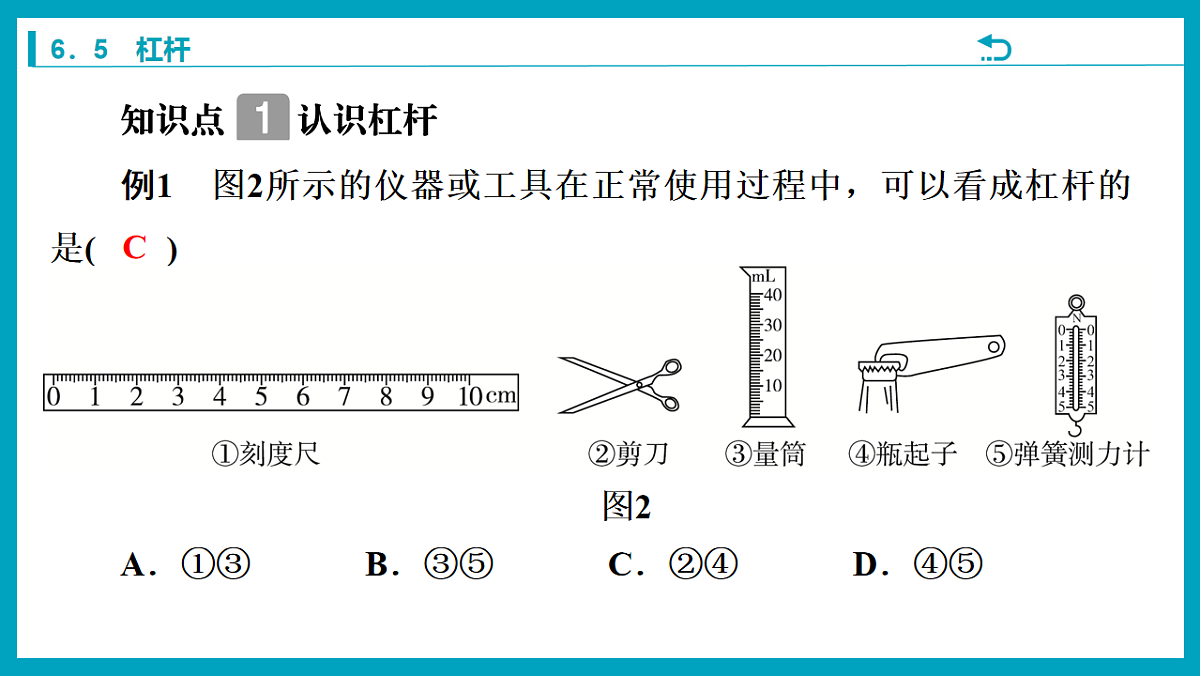

知识点 认识杠杆例1　图2所示的仪器或工具在正常使用过程中，可以看成杠杆的是(　　)A．①③ B．③⑤ C．②④ D．④⑤

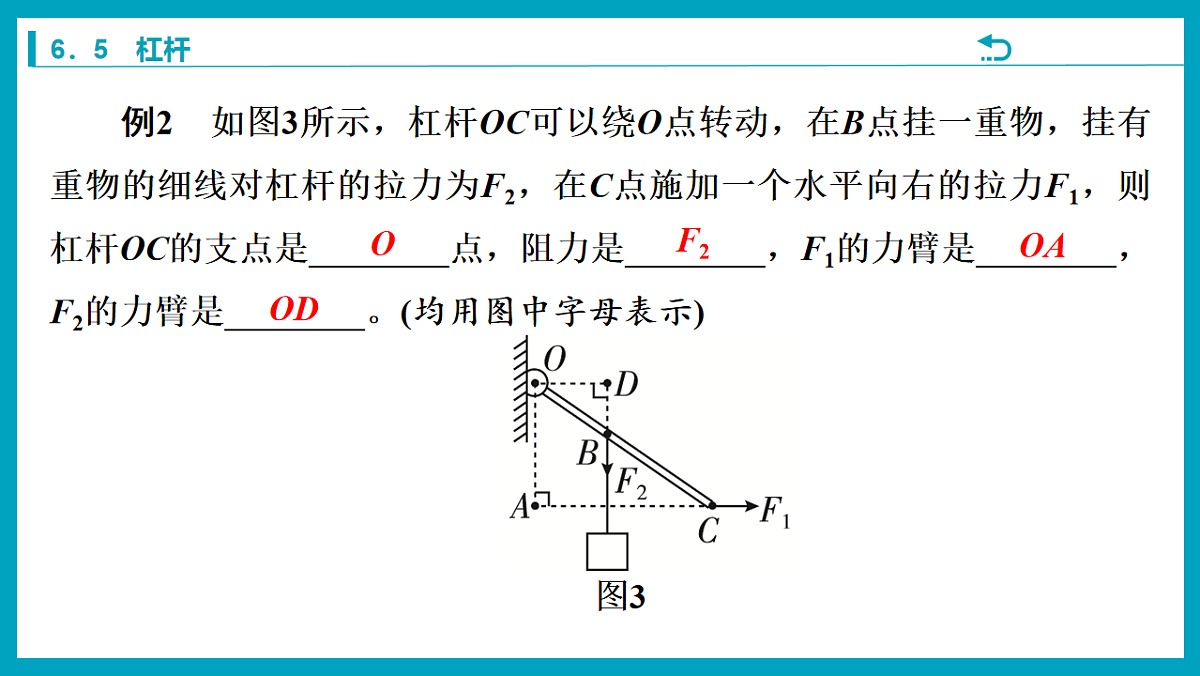

例2　如图3所示，杠杆OC可以绕O点转动，在B点挂一重物，挂有重物的细线对杠杆的拉力为F2，在C点施加一个水平向右的拉力F1，则杠杆OC的支点是________点，阻力是________，F1的力臂是________，F2的力臂是________。(均用图中字母表示)
1．力臂是从支点到力的作用线的距离，而不是从支点到力的作用点的距离。2．力臂不一定在杠杆上。
知识点 杠杆作图例3　(1)图4甲是一盏仿古路灯，该路灯的横杆AOB可以看成一个杠杆，该杠杆在灯笼和右侧斜杆的拉力作用下保持平衡状态。图乙是这个杠杆的简图，请在图乙中画出动力F1的力臂L1和阻力F2的示意图。
(2)请在图5中画出用钓鱼竿钓鱼时的动力臂L1和阻力F2的示意图。
画力臂的步骤：①确定支点；②确定力的作用线(不够长时用虚线延长)；③从支点向力的作用线作垂线，标直角符号，垂线段即是力臂(力臂可以用“带双箭头的线段”或“虚线加大括号”表示，如下图所示)。
知识点 探究杠杆的平衡条件例4　小范利用图6所示的实验装置探究杠杆的平衡条件。(1)实验前，小范发现杠杆静止在图6甲所示的位置，此时杠杆________(选填“平衡”或“不平衡”)。为了便于测量力臂，他应将杠杆两端的平衡螺母向________(选填“左”或“右”)调节，使杠杆在________位置平衡。
(2)调节好杠杆后，小范在杠杆两端挂上不同数量的钩码，如图乙所示，放手后杠杆的右端下沉，要使杠杆重新在水平位置平衡，需将左侧的钩码向________(选填“左”或“右”)调节。
(3)小范经过多次实验，记录的数据如下表所示，分析表中数据，可得出杠杆的平衡条件：________________________________________。
动力×动力臂＝阻力×阻力臂(或F1L1＝F2L2)
(4)实验中多次改变杠杆两端钩码的数量和悬挂位置，收集多组杠杆平衡时的动力、动力臂、阻力和阻力臂的数据，其目的是______________(选填“减小误差”或“寻找普遍规律”)。
(5)另一同学用图丙所示的装置进行探究，所测结果都与杠杆的平衡条件不相符，这是因为他忽略了________________对实验的影响。
1．(知识点1)下列关于杠杆的说法中，正确的是(　　)A．杠杆一定是直的 B．若作用在杠杆上的动力方向向上，则阻力方向一定向下 C．杠杆的支点一定在杠杆上，且在杠杆的中间位置 D．杠杆就是一根在力的作用下能绕某一固定点转动的硬棒
2．(知识点1)图7是用羊角锤拔铁钉的情景。羊角锤可看成一个杠杆，其动力F1和阻力F2的示意图正确的是(　　)
3．(知识点2)“低头族”长时间低头看手机，会引起颈部肌肉损伤。可以将低头时的头部视为如图8所示的杠杆模型，支点为O，A点为头部的重心，OB为肌肉拉力F的力臂。请在图中画出动力F和重力G的力臂L。
4．(知识点3)如图9所示，某实验小组在探究杠杆的平衡条件，实验中所用钩码的重力均为0.5 N。(1)将杠杆的中点作为支点，其目的是消除____________对实验的影响；实验前，为了使杠杆在水平位置平衡，同学们向左调节了平衡螺母，说明一开始杠杆的________(选填“左”或“右”)端翘起。
(2)实验中，当杠杆再次在水平位置平衡时，如图甲所示，根据本次的实验数据，直接得出杠杆的平衡条件：动力×动力臂＝阻力×阻力臂。这样得出的结论存在的不足之处是________________________________。(3)将图甲中杠杆两侧的钩码同时向靠近支点的方向移动一格，则杠杆的________(选填“左”或“右”)端将下沉。
实验次数太少，结论不具有普遍性
(4)如图乙所示，改用弹簧测力计在C点竖直拉杠杆，使杠杆在水平位置平衡，此时弹簧测力计的示数为________N。当弹簧测力计从图乙位置转到图丙位置时，杠杆仍在水平位置平衡，则弹簧测力计的示数会________(选填“变大”“变小”或“不变”)。
参考答案：新知概要1．某一固定点 2．支点　支点　力的作用线　动力臂　阻力臂3．动力　阻力　静止或匀速转动　4. F1L1＝F2L2知识精练例1　C例2　O　F2　OA　OD
例3　(1)如答图1所示　　 (2)如答图2所示例4　(1)平衡　左　水平　(2)左　(3)动力×动力臂＝阻力×阻力臂(或F1L1＝F2L2)(4)寻找普遍规律　(5)杠杆自身的重力
