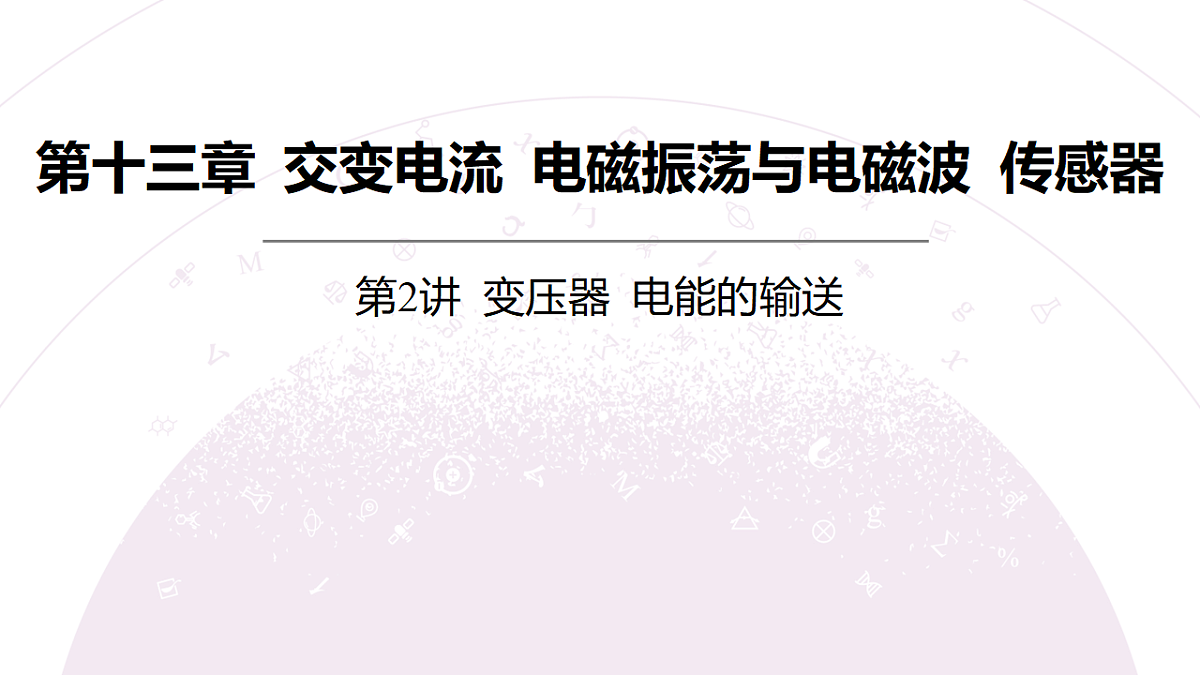

第十三章 交变电流 电磁振荡与电磁波 传感器
第2讲 变压器 电能的输送

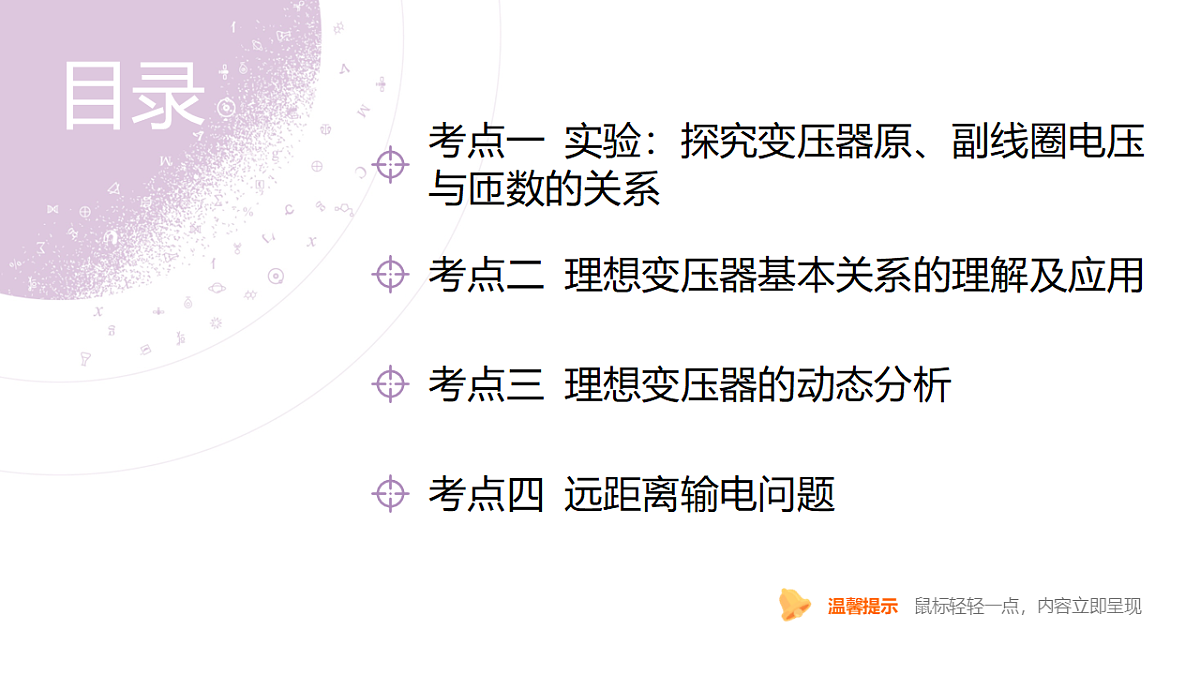

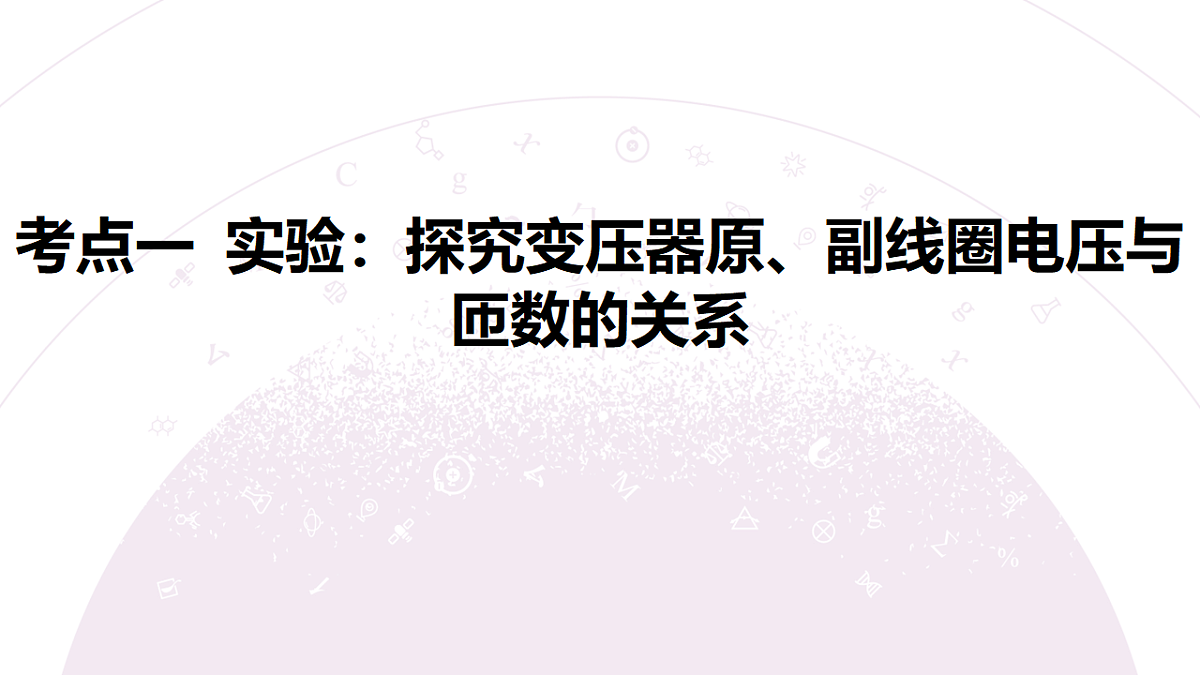

考点一 实验：探究变压器原、副线圈电压与匝数的关系
考点二 理想变压器基本关系的理解及应用
考点三 理想变压器的动态分析
考点四 远距离输电问题

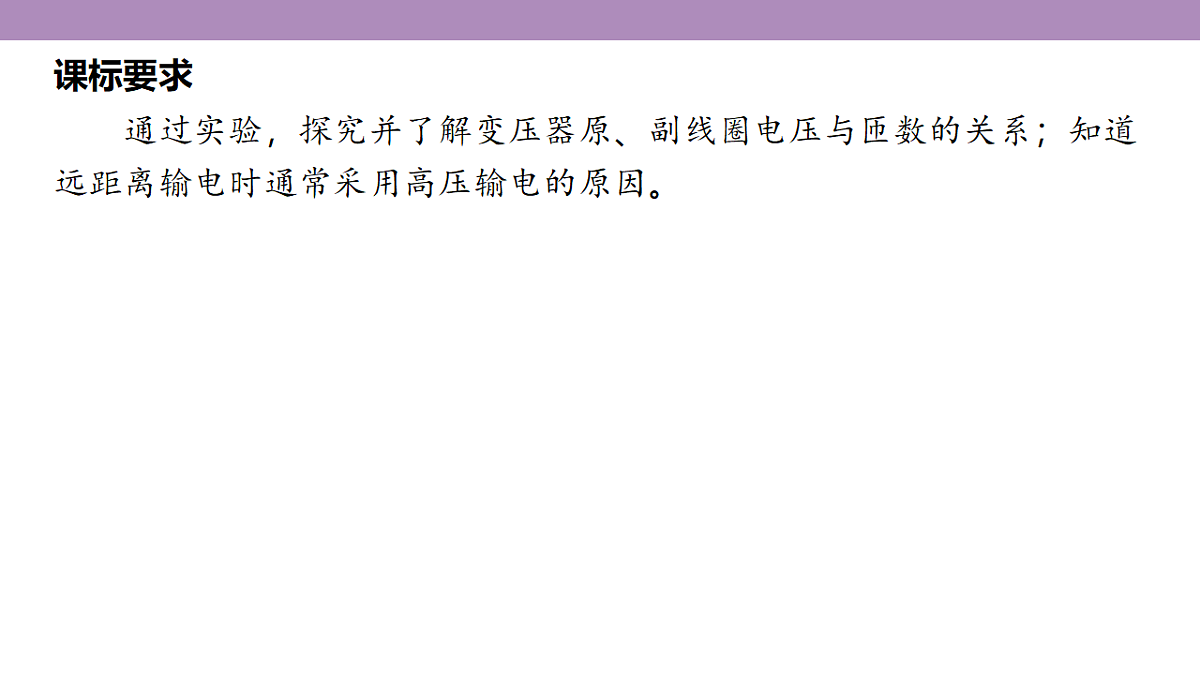

课标要求 通过实验，探究并了解变压器原、副线圈电压与匝数的关系；知道远距离输电时通常采用高压输电的原因。

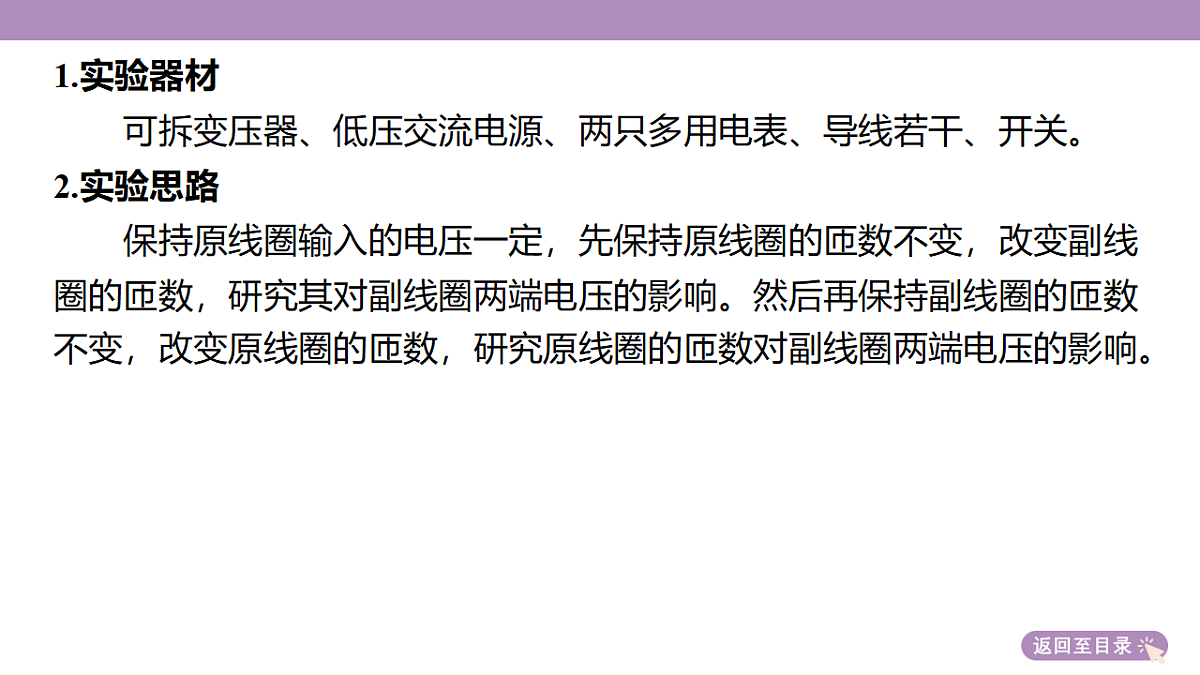

1.实验器材 可拆变压器、低压交流电源、两只多用电表、导线若干、开关。2.实验思路 保持原线圈输入的电压一定，先保持原线圈的匝数不变，改变副线圈的匝数，研究其对副线圈两端电压的影响。然后再保持副线圈的匝数不变，改变原线圈的匝数，研究原线圈的匝数对副线圈两端电压的影响。

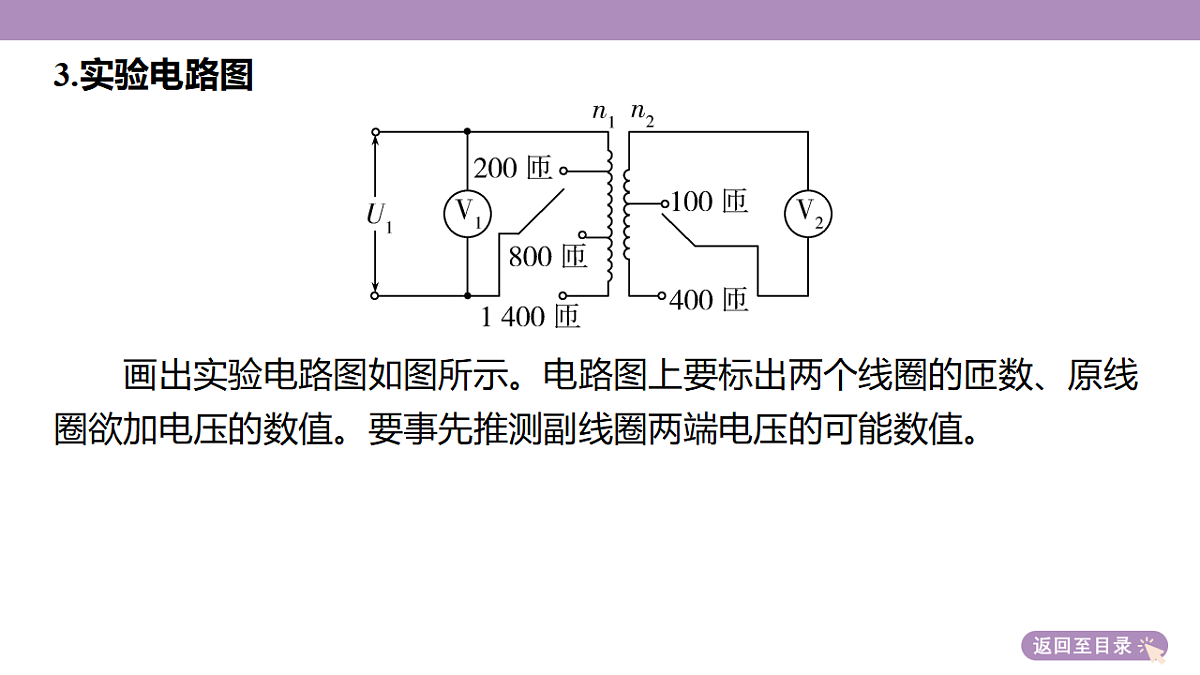

画出实验电路图如图所示。电路图上要标出两个线圈的匝数、原线圈欲加电压的数值。要事先推测副线圈两端电压的可能数值。#3.1.1
4.实验操作步骤（1）组装可拆变压器。（2）按电路图连接电路，注意原线圈一侧接低压交流电源。（3）原、副线圈各取一定的匝数，闭合开关，用多用电表测出原、副线圈两端的电压，将数据记入设计的表格。（4）保持原线圈的匝数不变，多次改变副线圈的匝数，用多用电表测出原、副线圈两端的电压，将一系列数据记入设计的表格。（5）保持副线圈的匝数不变，多次改变原线圈的匝数，用多用电表测出原、副线圈两端的电压，将一系列数据记入设计的表格。#4.5
例1 某学习小组欲探究变压器原、副线圈两端电压与匝数的关系，提供的实验器材有：学生电源、可拆变压器、交流电压表、若干导线。图甲为变压器实物图，在原线圈两端加上电压，用电压表分别测量原、副线圈两端的电压。请回答下列问题：
（1）观察甲图中变压器的横梁，它的结构和材料是___。
A. 硬塑料片叠成B. 绝缘的硅钢片叠成C. 质地坚硬的大理石D. 长方形铁块
[解析] 变压器的横梁是由绝缘的硅钢片叠成，故选B。
[解析] 不同意。这是因为可拆变压器不是理想变压器，线圈通过电流时会发热，铁芯中产生涡流也会发热，且交变电流产生的磁场不可能完全局限在铁芯内，所有这些，使得变压器工作时有能量损耗，但不能因实际实验误差否定原理。
1. 变压器构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的__________组成的。
两个线圈
（1）原线圈：与交流电源连接的线圈，也叫__________。（2）副线圈：与负载连接的线圈，也叫__________。
2. 变压器工作原理：电磁感应的______现象。
3.理想变压器：没有能量损耗的变压器。
4.理想变压器基本关系
1. 变压器只对交变电流起作用，对恒定电流不起作用。( )
2. 变压器不仅能改变交变电流的电压，还能改变交变电流的频率。( )
总结归纳用等效法处理变压器问题1.等效电阻的建立
2.常见的理想变压器的两种动态分析#2
溯源教材 （人教版选择性必修第二册第三章第3节“练习与应用”）
例8 多选 绿色环保、低碳出行已经成为一种时尚，新能源汽车越来越受人们的喜爱，正在加速“驶入”百姓家。某品牌电动汽车安装
