人教版（2019）物理选修一第四章第2节 全反射 (9)教学课件PPT

这是一份人教版 (2019)全反射教学ppt课件，共11页。PPT课件主要包含了什么是折射率，全反射，临界角C，光从介质射入空气时，光路偏折900，光路偏折1800，内窥镜，光纤通信等内容，欢迎下载使用。

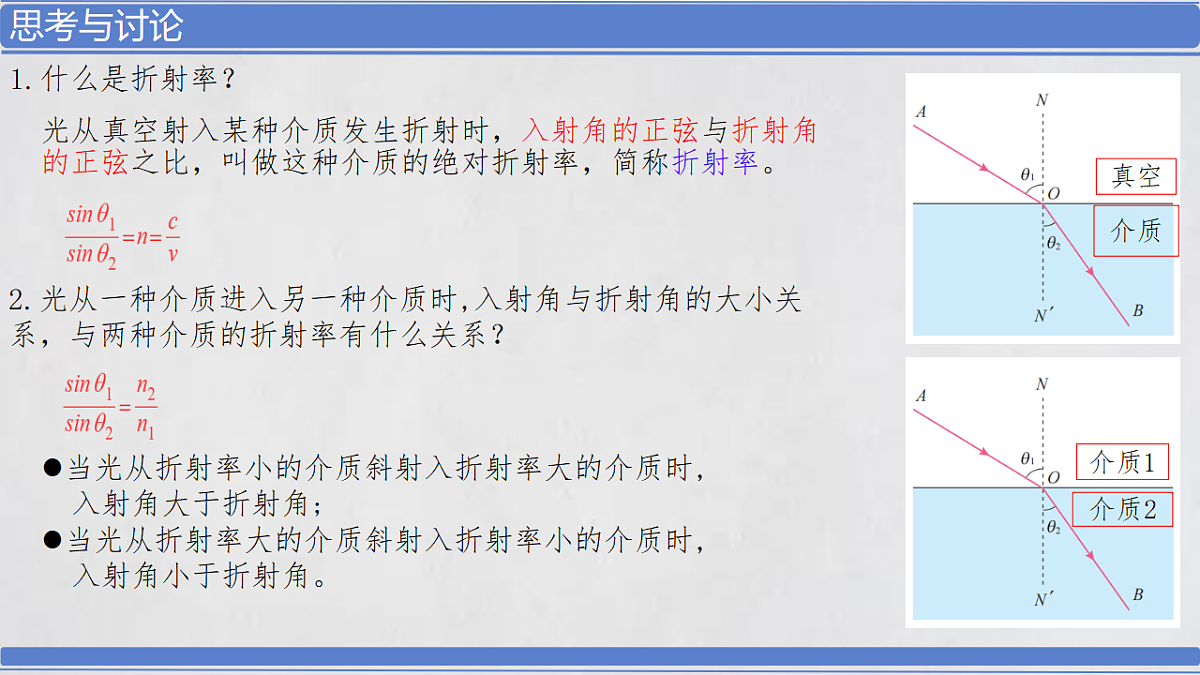

光从真空射入某种介质发生折射时，入射角的正弦与折射角的正弦之比，叫做这种介质的绝对折射率，简称折射率。
2.光从一种介质进入另一种介质时,入射角与折射角的大小关 系，与两种介质的折射率有什么关系？
当光从折射率小的介质斜射入折射率大的介质时, 入射角大于折射角;当光从折射率大的介质斜射入折射率小的介质时, 入射角小于折射角。

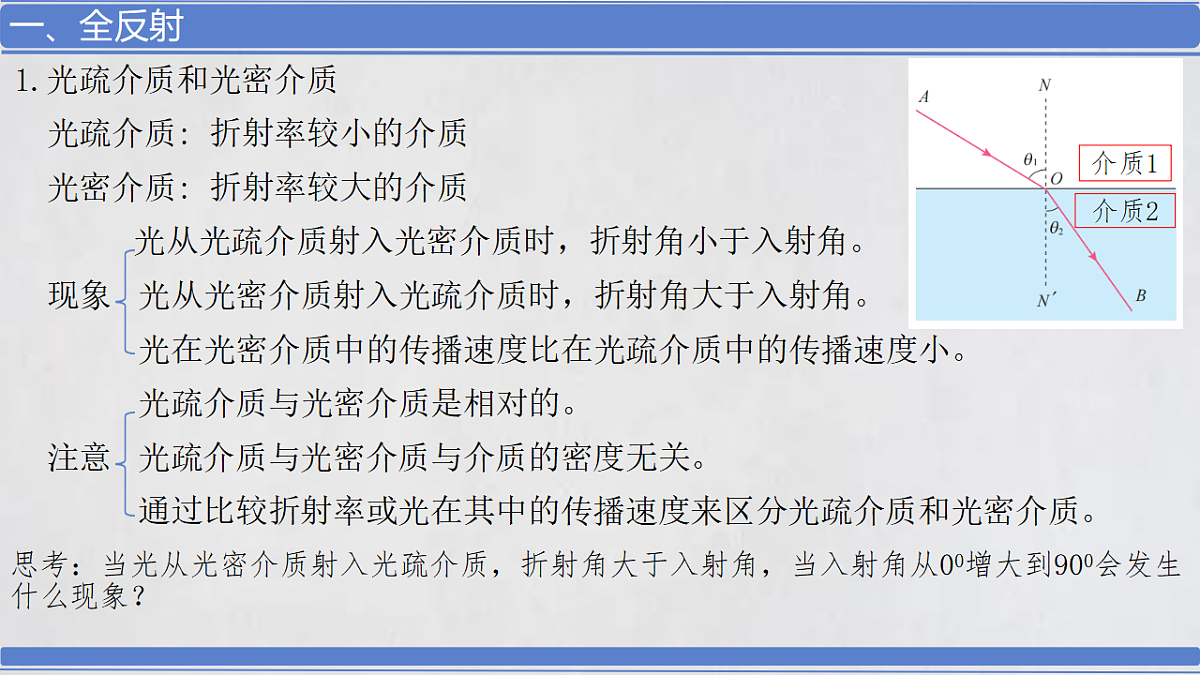

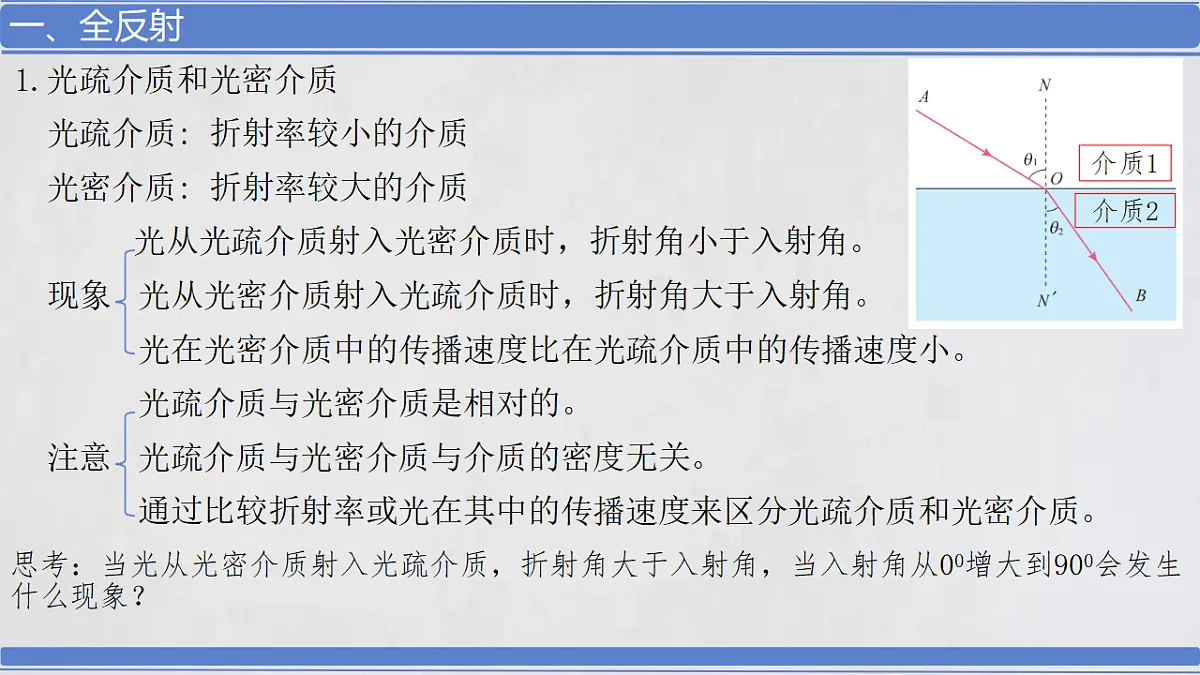

1.光疏介质和光密介质
光从光疏介质射入光密介质时，折射角小于入射角。
光在光密介质中的传播速度比在光疏介质中的传播速度小。
光从光密介质射入光疏介质时，折射角大于入射角。
光疏介质: 折射率较小的介质
光密介质: 折射率较大的介质
光疏介质与光密介质与介质的密度无关。
光疏介质与光密介质是相对的。
通过比较折射率或光在其中的传播速度来区分光疏介质和光密介质。
思考：当光从光密介质射入光疏介质，折射角大于入射角，当入射角从00增大到900会发生 什么现象？

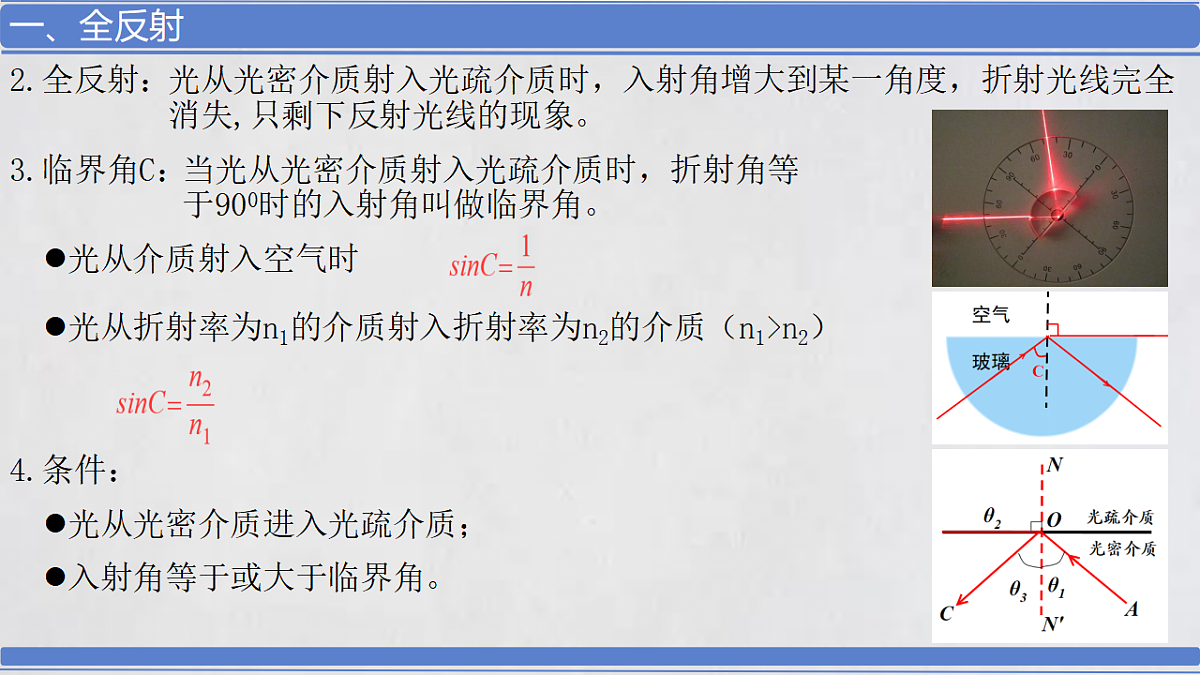

光从光密介质射入光疏介质时，入射角增大到某一角度，折射光线完全消失,只剩下反射光线的现象。
当光从光密介质射入光疏介质时，折射角等于900时的入射角叫做临界角。
光从光密介质进入光疏介质；
入射角等于或大于临界角。
光从折射率为n1的介质射入折射率为n2的介质（n1>n2）
例1.在水中的鱼看来，水面上和岸上的所有景物，都出现在顶角约为97.6°的倒立圆锥 里，为什么？（水的折射率为1.33）
例2.在天宫课堂第二课“光学水球”实验中，王亚平老师在水球中注入少量气体，在水球 内会形成一个气泡。在另一侧，我们可以观察到王老师一正一反两个像，如图（甲） 所示。这是因为有一部分光线会进入水球中的气泡，形成了正立的人像，而另一部分 无法进入气泡的光线，形成了倒立的人像。为了方便研究，我们简化为如图（乙）所 示。已知：水球半径为R1，气泡半径为R2，两球为同心球，有两束平行光射入水球， 其中a光沿半径方向射入，b光恰好在气泡表面发生全反射，水的折射率为n。求：ab 两束平行光之间的距离x为多少？
全反射棱镜：横截面是等腰直角三角形的棱镜叫全反射棱镜
全反射棱镜的反射率远高于平面镜，几乎可达100%。
在光学仪器里，常用全反射棱镜来代替平面镜，改变光的传播方向。
望远镜为了提高倍数，镜筒要很长，通过使用全反射棱镜能够缩短镜筒的长度。
由内芯与外套两层组成。
内芯的折射率比外套的大。
当光在有机玻璃内传播时，如果从有机玻璃射向空气的入射角大于临界角，光会发生全反射，光在有机玻璃内沿着锯齿形路线传播。
把光导纤维聚集成束，使其两端纤维列的相对位置相同，图像就可以从一段传到另一端了。
光纤通信的主要优点是容量大、衰减小、抗干扰性强。
